盘式永磁直流电机
Disc type Permanent Magnet Motor

盘式永磁电机的轴向尺寸较小,外形像圆盘一样。一般电机定子与转子间气隙磁场方向为经向,而盘式电机气隙磁场方向为轴向。除了磁场方向不同,工作原理与普通电机相同。

下面介绍一种盘式永磁直流电机的结构,这是四极直流电机,四个扇形永磁体磁极摆成平面,如下图

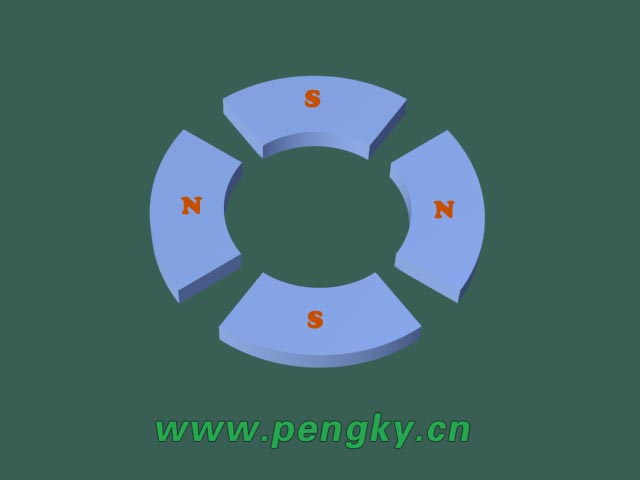

扇形永磁体磁极

扇形永磁体磁极

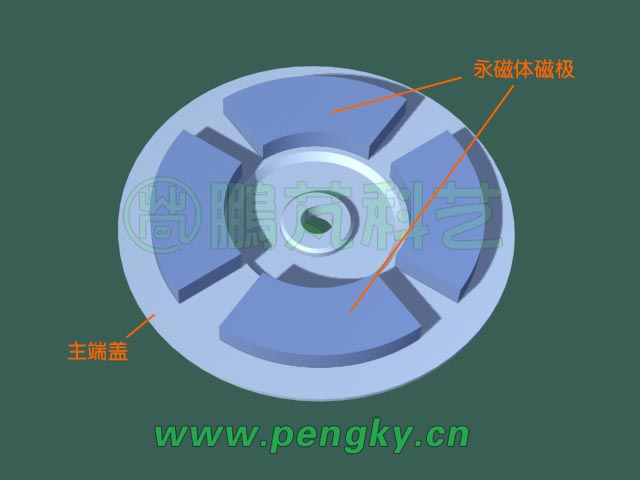

四个扇形永磁体磁极安装在主端盖上,主端盖为定子磁轭。

永磁体磁极盘式定子

永磁体磁极盘式定子

主端盖与上端盖为导磁良好的钢材制造,两端盖闭合后形成良好的磁路。

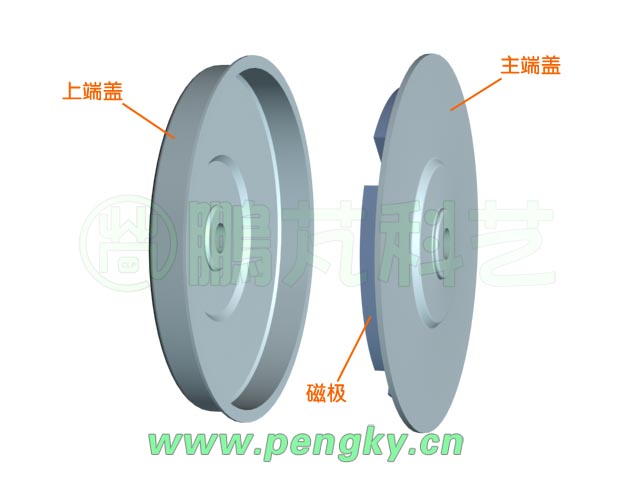

主端盖与上端盖

主端盖与上端盖

在磁极与上端盖间有工作气隙,磁场在气隙间的方向为轴向,在下图中蓝色的磁力线显示了磁路与磁场走向。

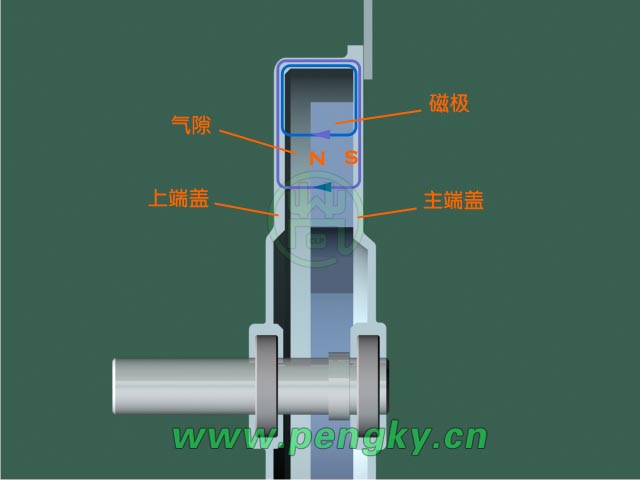

盘式永磁电机磁场走向

盘式永磁电机磁场走向

扁盘状转子在磁极与上端盖间的气隙间旋转,转子线圈为平面扇形绕组,下图是两个线圈与磁极的位置对应图。

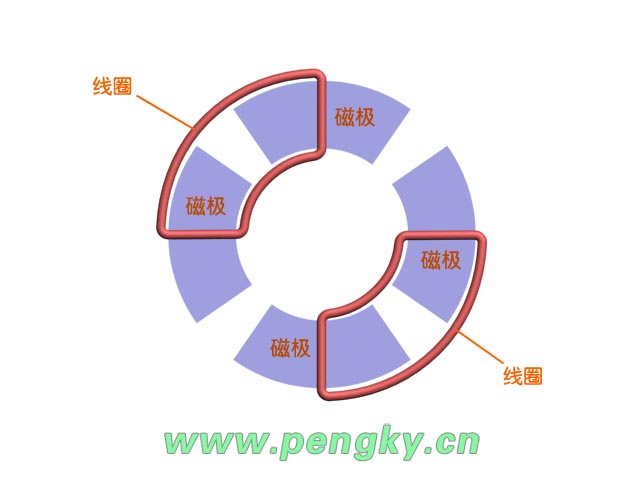

盘式永磁电机-平面扇形线圈

平面扇形线圈

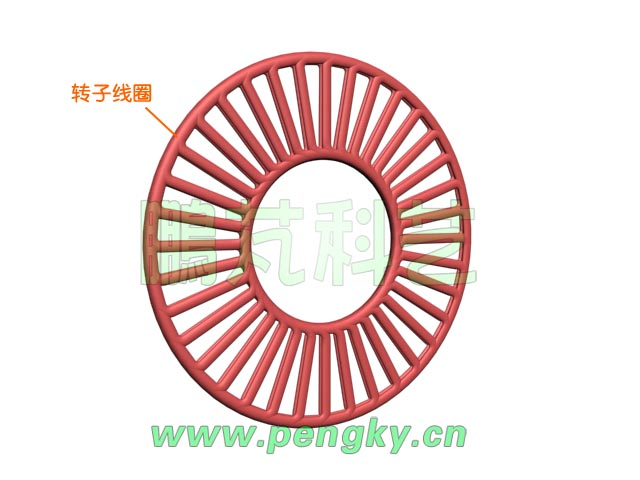

电机转子共有36个线圈排列成盘状

盘状转子绕组

盘状转子绕组

该电机转子采用无铁芯结构,把线圈封装在绝缘材料内,压成盘状,构成无铁芯盘状转子,绝缘材料可用含聚脂玻璃纤维塑料或酚醛塑料等。在盘状转子中部有换向器,见下图。

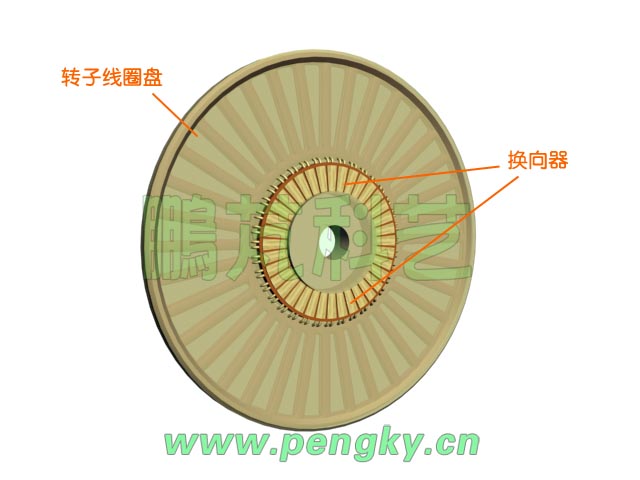

无铁芯盘状转子

无铁芯盘状转子

本机采用平面换向器,扇形换向片平铺在同一平面上,呈圆环状。电刷装在刷握内,刷握内有弹簧把电刷压向换向器,刷握安装在主端盖上。

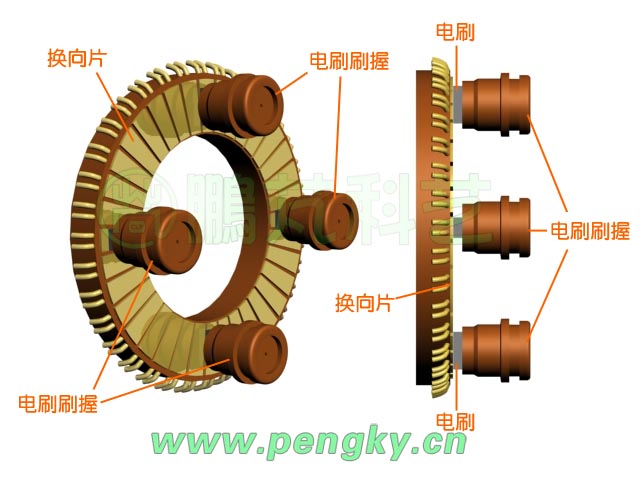

盘式永磁电机-平面换向器与电刷

平面换向器与电刷

把盘状转子安装在转轴上,再安装在机座的气隙内,让转子在气隙内自由转动,装好的电机平面剖面图如下。

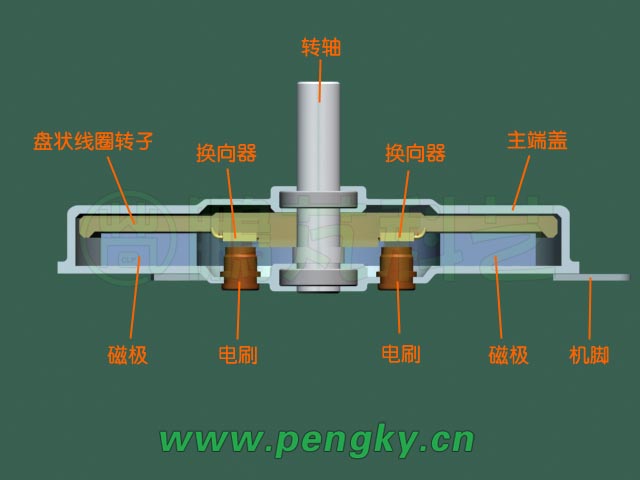

盘式永磁直流电机结构

盘式永磁直流电机结构

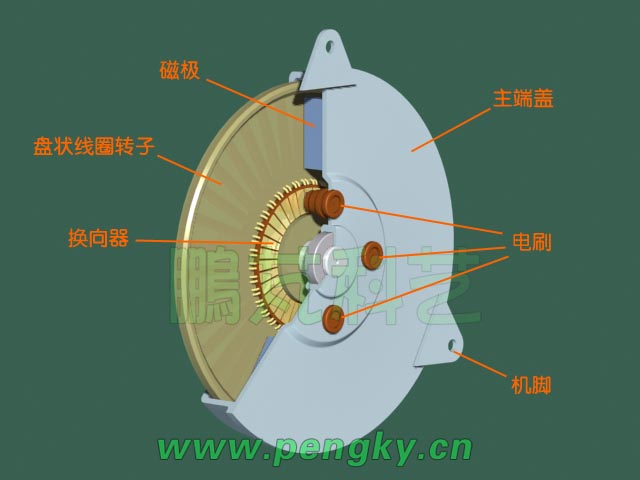

下图就是安装好的盘式永磁直流电机的立体剖面图。

盘式永磁直流电机的立体剖面图

盘式永磁直流电机的立体剖面图

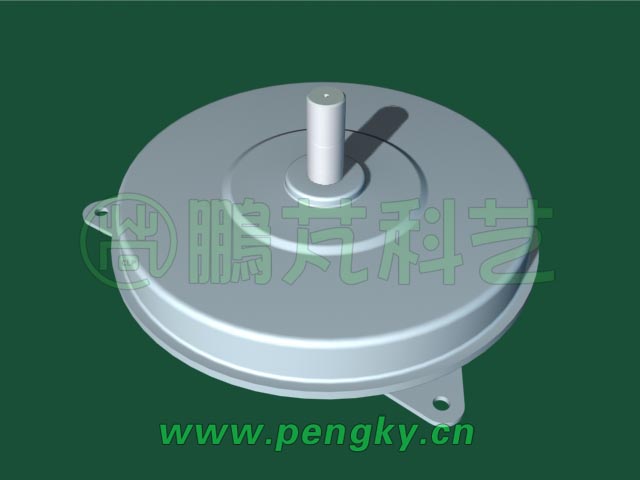

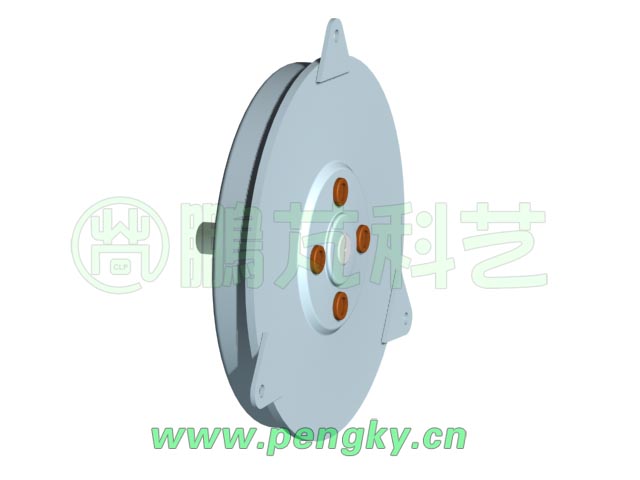

盘式永磁直流电机-1

盘式永磁直流电机-1

盘式永磁直流电机-2

盘式永磁直流电机-2

盘式无铁芯永磁电机由于转子无铁芯,电感小,换向火花小,关键是非常适合需要使用薄形电机的场合。

盘式永磁电机结构有多种,在本网“直驱式永磁风力发电机”栏目里有中间转子盘式发电机与中间定子盘式发电机的介绍。
