水平轴风力发电机组现场安装
On-Site Installation of Horizontal Axis Wind Turbines

水平轴风力发电机组的机舱、塔筒、轮毂变桨设备、叶片在工厂生产后运到现场安装。

1. 塔架底层设备安装

现场要挖好基坑,扎好钢筋,浇灌混凝土基础。在基础上安装塔筒基础法兰,然后安装底层平台,在平台上安装电气控制柜变流柜

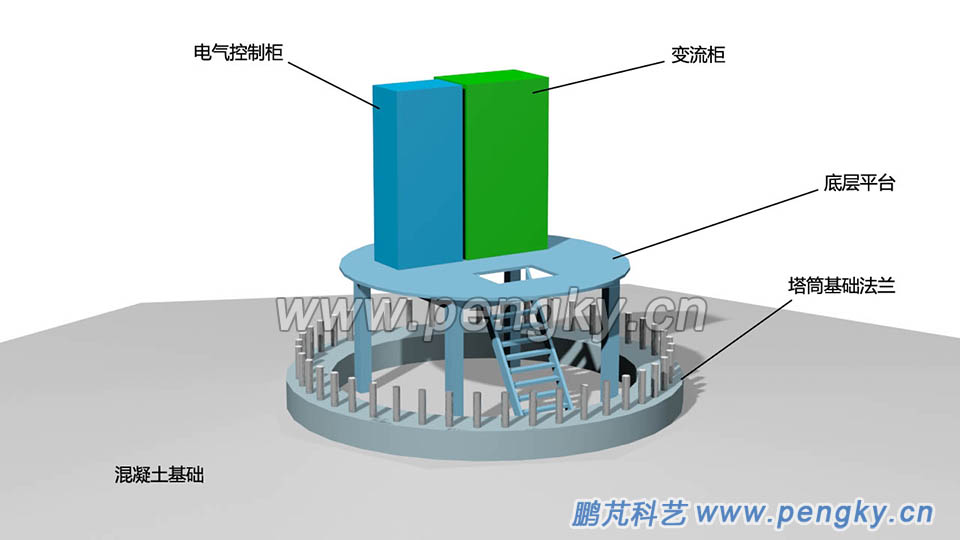

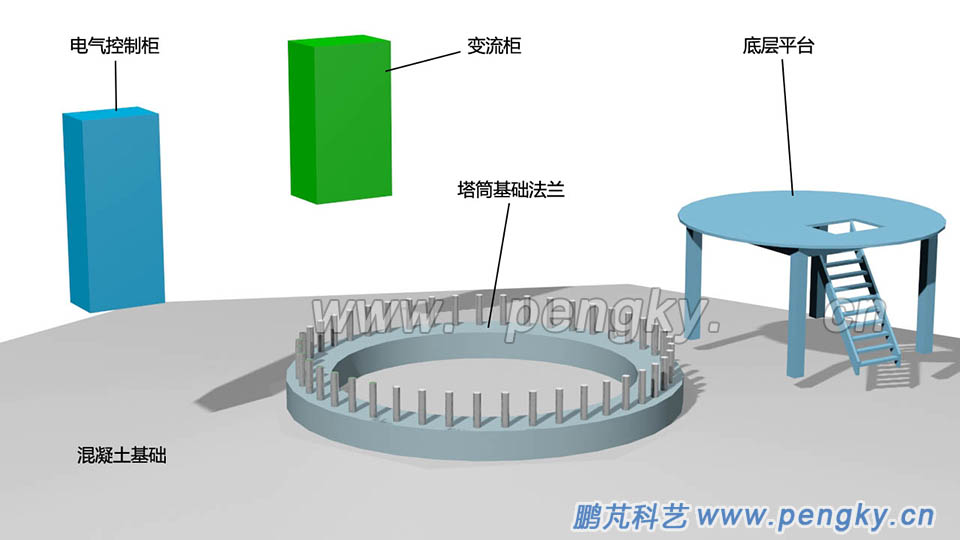

风力发电机塔架基础法兰与基础设备
图1  风力发电机塔架基础设备

风力发电机的塔架基础设备
图2  风力发电机塔架基础设备安装完成

2. 安装测风装置

在机舱上部安装测风装置风力机的测风装置参见“风的测量”课件。

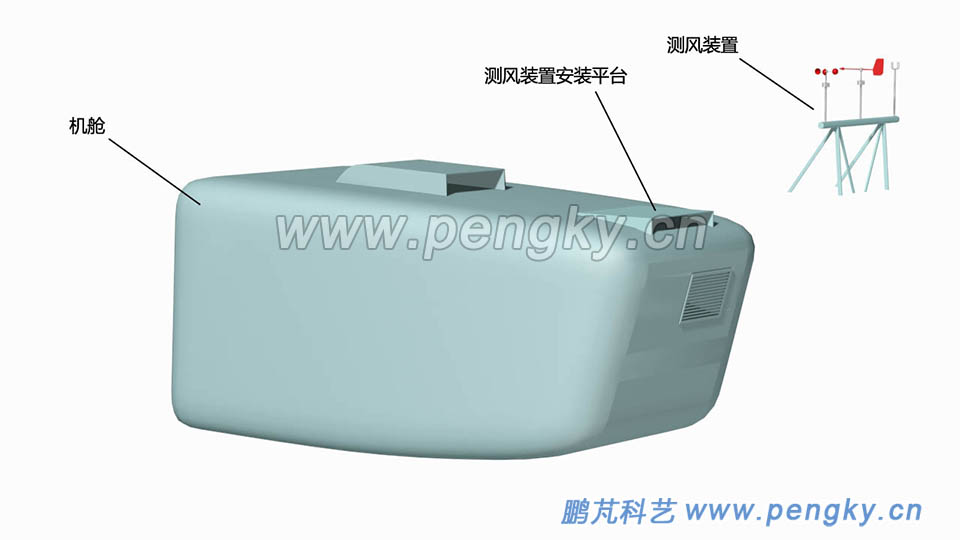

风力发电机机舱与测风装置
图3  在机舱上部安装测风装置

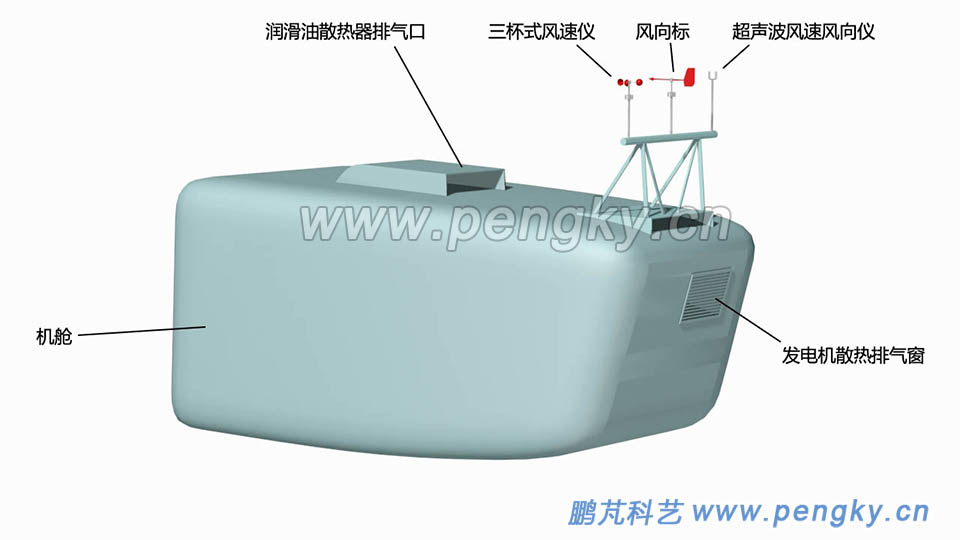

风力发电机有3种测风装置
图4  风力机的三种测风装置

3. 塔架与机舱吊装

风力发电机塔架一般由3节塔筒组成,塔筒多由钢板卷成。塔筒内部结构参见“机舱设备与塔架”课件。

一般塔架由3节塔筒组成,模型塔架为2节塔筒。把塔筒与机舱运抵风力机安装点附近。

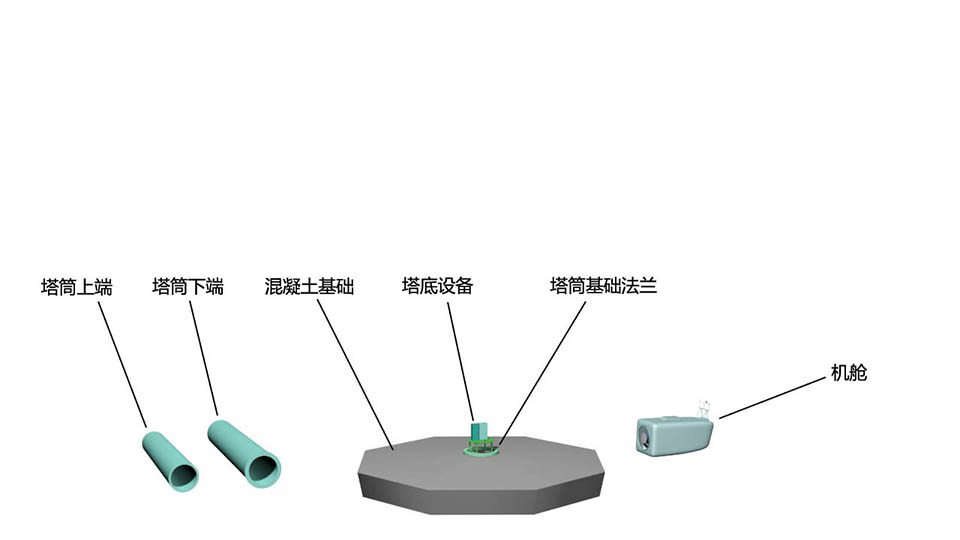

在风力发电机的安装现场的主要部件
图5  风力发电机的安装现场

使用两台吊车起吊,将下塔筒上端系上起吊的吊带,挂在主吊车上,将下塔筒下端系上起吊的吊带,挂在辅吊车上,将下塔筒吊起,然后直立起来,再吊到基础中心,座在基础法兰上。上紧法兰螺母,将下塔筒固定。

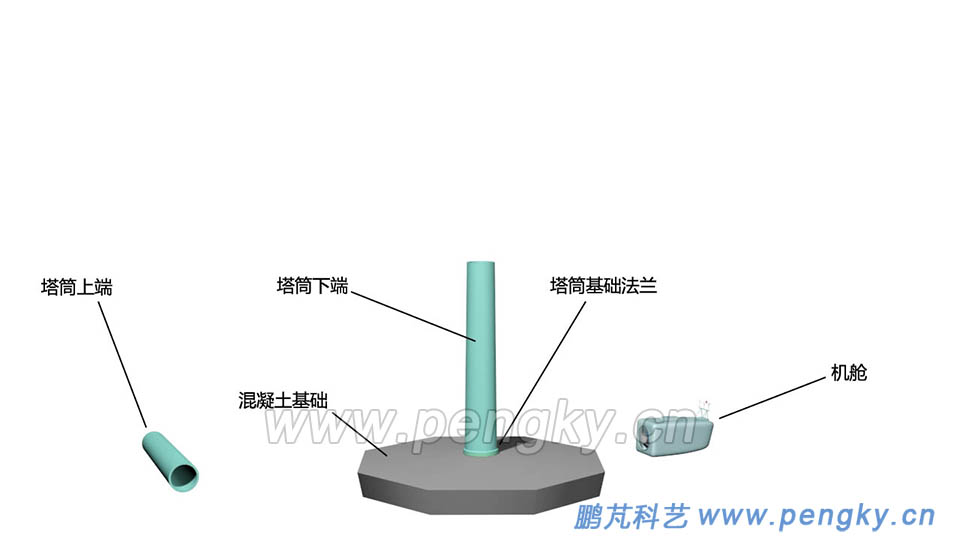

风力发电机的下塔筒
图6  风力机齿轮箱与主轴组对与底座的装配

同样将上塔筒吊到下塔筒上端,用螺栓将两节塔筒连接固定。

风力发电机的上塔筒

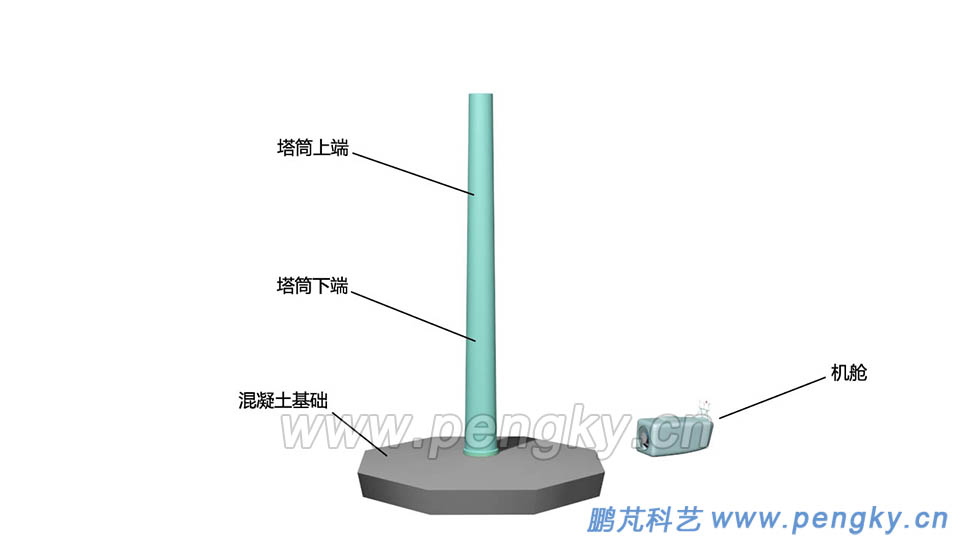

图7  吊装好风力机上端塔筒

机舱吊起,座在上塔筒上法兰上,上法兰上螺孔与机舱偏航刹车盘螺孔对齐,用螺栓将机舱安装在上塔筒顶端。

风力发电机机舱安装在塔架顶端
图8  吊装好风力机机舱

4. 风轮组装

用吊车吊起叶片,将叶根的螺栓对准轮毂上的变桨轴承内圈进行安装。依次把3个叶片装配到轮毂上。

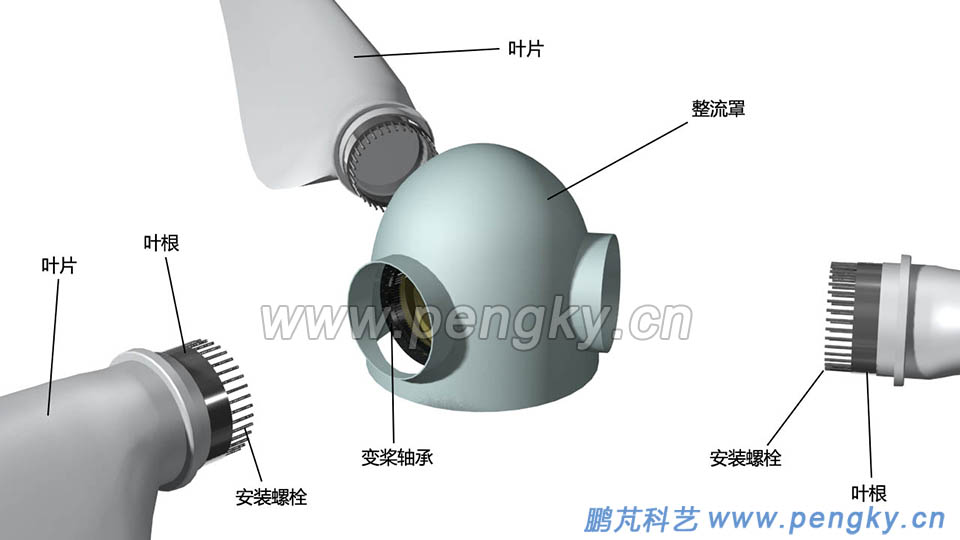

风力发电机的轮毂与叶片
图9  风力发电机的轮毂与叶片

风力发电机的风轮
图10  装配好的风力发电机的风轮

5. 风轮吊装

最后一个大工序是吊装风轮

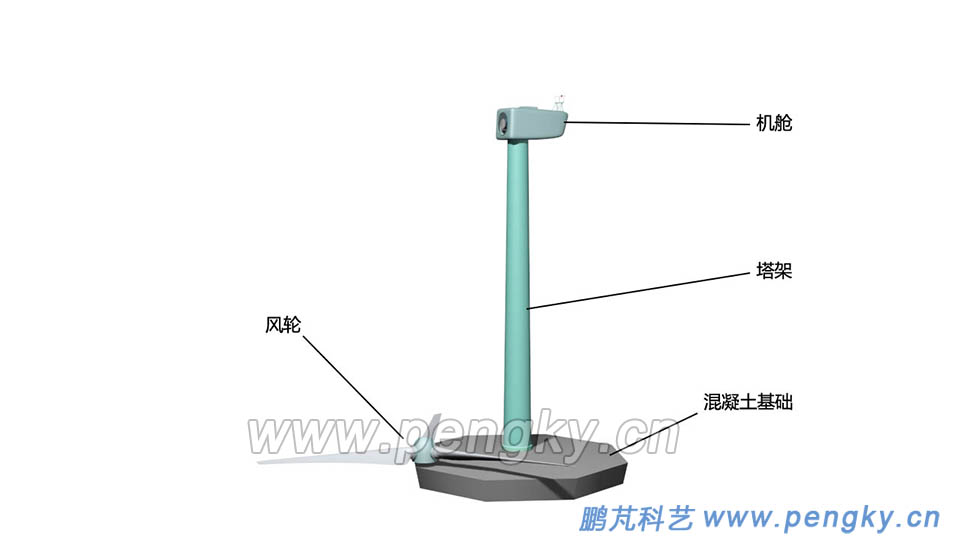

风力发电机组的塔架与待安装的风轮
图11  风力发电机组的风轮与塔架

使用两台吊车,将两个吊带分别挂在2个叶片的叶根处,挂在主吊车上,另一个叶片的叶端部位置用吊带挂在辅吊车上。先将风轮水平吊起一定高度,再将风轮立起,再提升至机舱高度。把风轮靠近机舱,轮毂法兰对准机舱主轴法兰,用螺栓把风轮固定在风机主轴上。

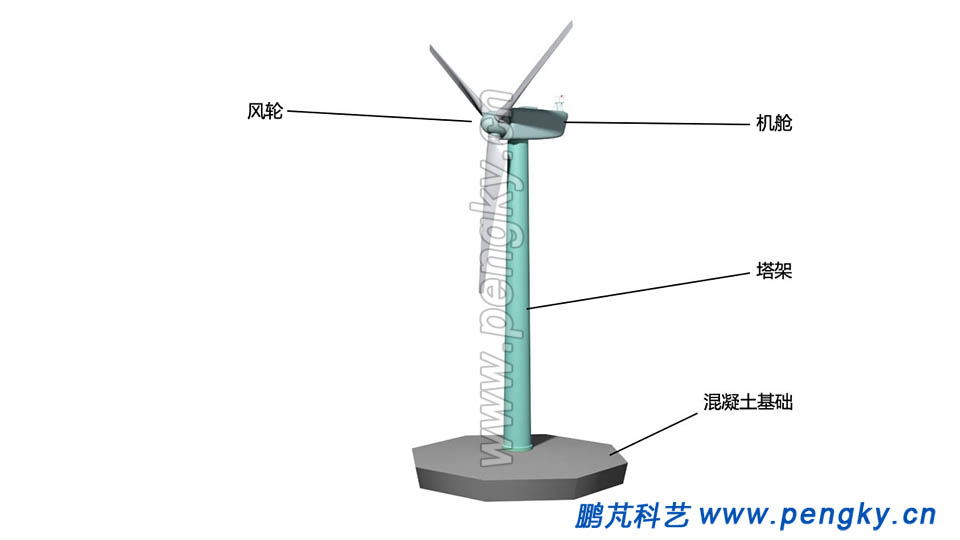

风轮安装在风力机塔架顶端的机舱上
图12  风力发电机组风轮安装完毕

下面是水平轴风力发电机组现场安装顺序动画


水平轴风力发电机组现场安装顺序动画

超大型风力发电机组的吊装顺序会有不同,叶片是最后吊装的。机舱是安装好轮毂(连整流罩)的,在塔架吊装完成后,把带轮毂的机舱吊装在塔架顶端。转动轮毂使一个变桨轴承的轴线为水平,水平吊起一个叶片,使叶根轴线对准变桨轴承的轴线,把叶片安装在轮毂上。轮毂旋转120°,吊装第二个叶片,轮毂再旋转120°,吊装第三个叶片。海上风力发电机组都是这样吊装的。

课件动画仅表示部件安装的起始与结束状态,不涉及具体装配路径与操作。为简洁清晰,动画中存在一物体穿越另一物体现象,请勿误解。
