斜击式水轮机
Turgo Turbine

      斜击式水轮机冲击式水轮机,同样是利用高压喷射水流的动能做功的水轮机,高水头水库的水通过压力管道引到水轮机,从水轮机喷管射出高速水流,冲向水轮机的轮叶,使水轮机旋转做功。

斜击式水轮机的工作原理

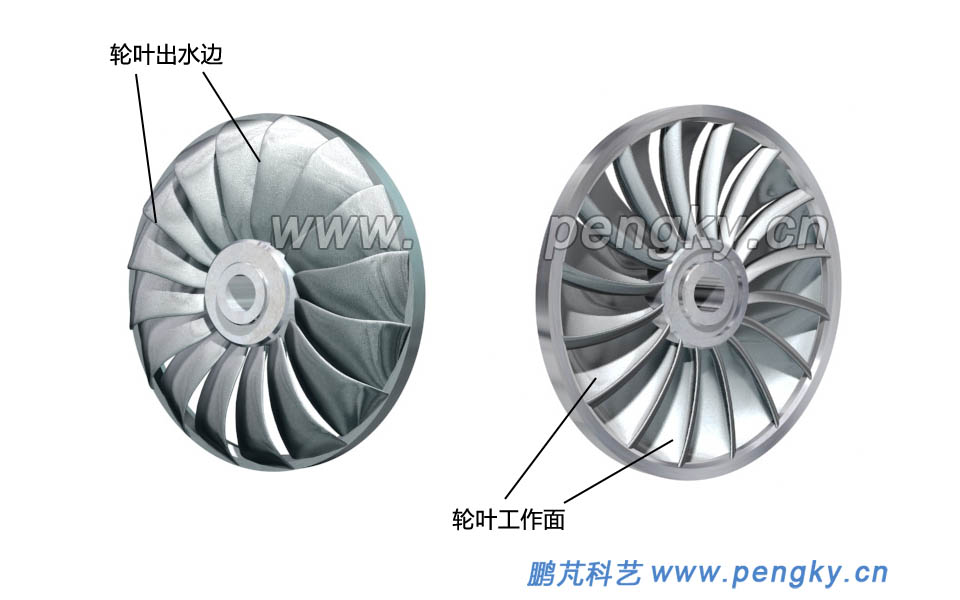

图1是斜击式水轮机的转轮,转轮上装有轮叶。右侧图是转轮的工作面,左侧图是转轮的出水面

斜击式水轮机的转轮

图1--斜击式水轮机的转轮

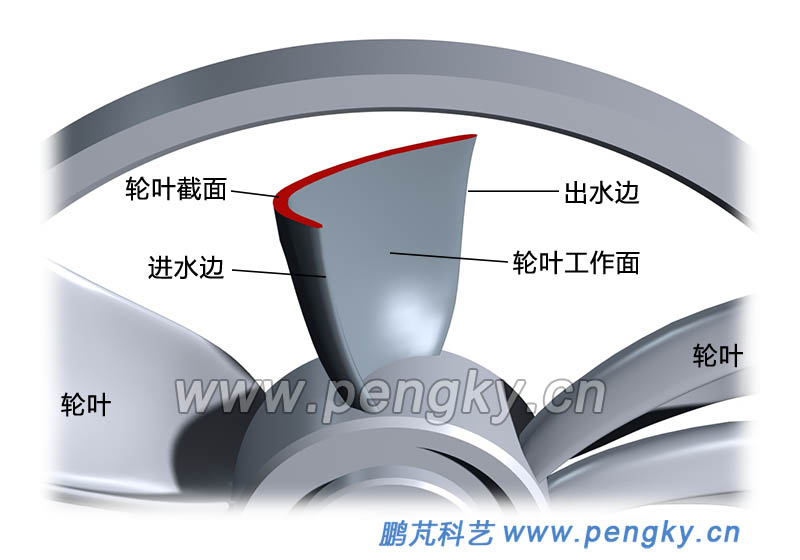

在图2中有一个截短的轮叶,可看出轮叶的截面图。

截短的轮叶

图2--截短的轮叶

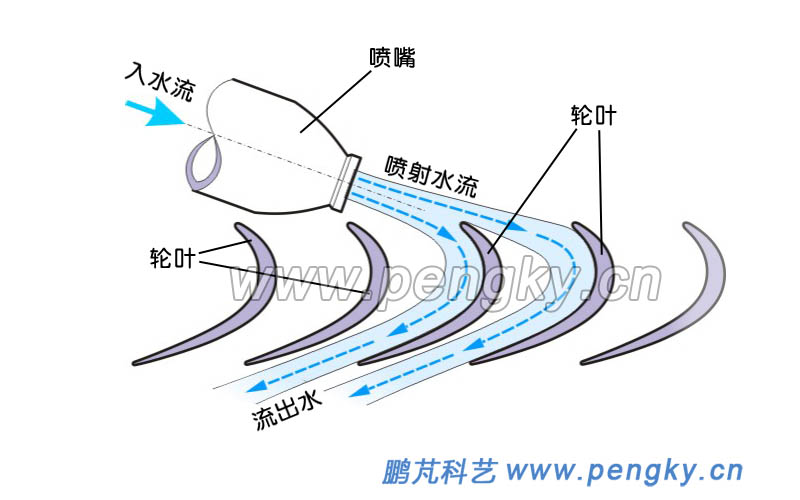

图2是斜击式水轮机工作时水流向图,高速的喷射水流喷到转轮的轮叶上,在工作面折返后从出水边流出,水流把动能传给轮叶,推动转轮旋转。喷射水流与转轮进口平面倾斜一个角度,水从转轮一面进去,从另一面流出,故称为斜击式水轮机 。

斜击式水轮机工作水流图

图3--斜击式水轮机工作水流图

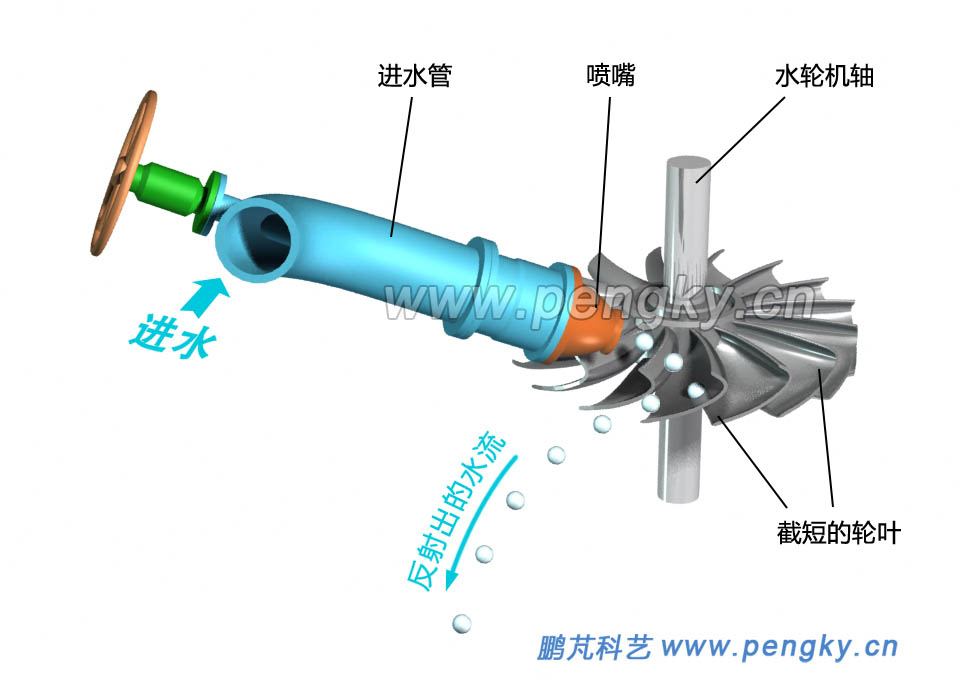

图4是斜击式水轮机工作水流动画截图,在动画中为了看清水流在叶片的运动流向把所有轮叶截短,用圆水珠表示水流。

斜击式水轮机水流动画截图

图4--斜击式水轮机水流动画截图
下面就是斜击式水轮机工作水流动画,网上在线观看若出现水珠倒流现象请下载后用本机播放器观看。
斜击式水轮机工作水流动画

斜击式水轮机的结构

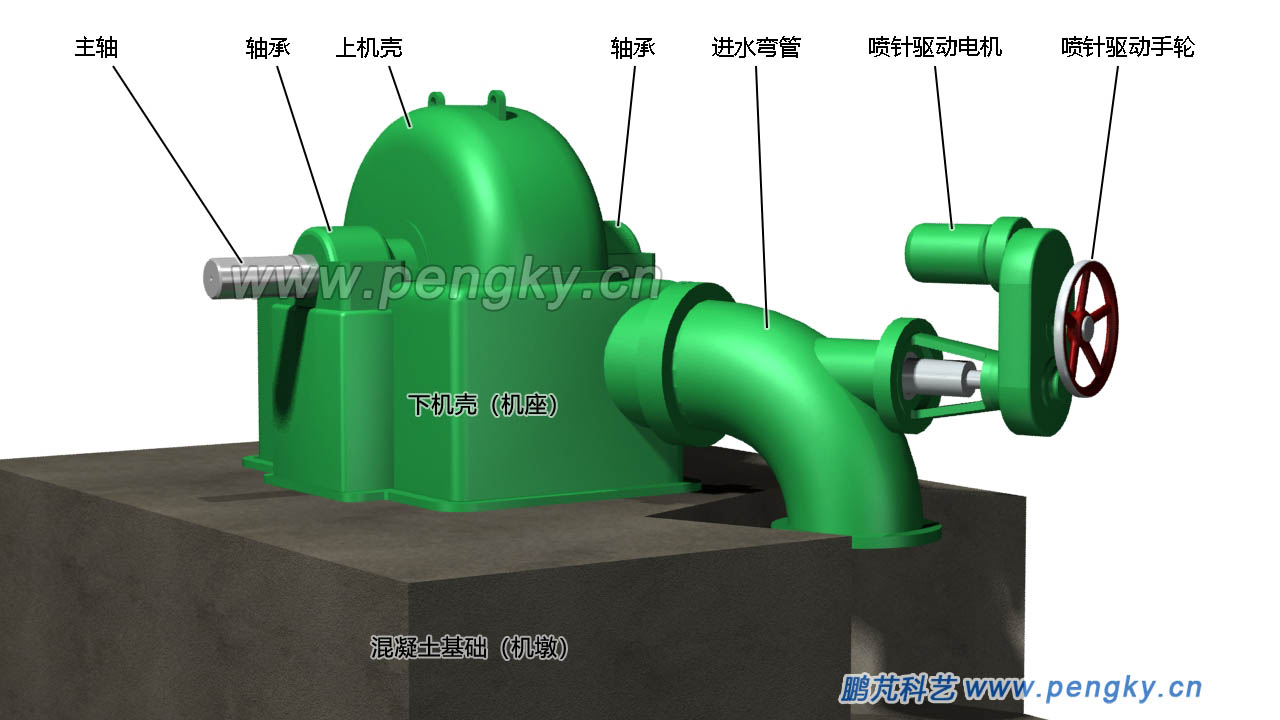

     斜击式水轮机的基本结构与切击水轮机相同,图5是一台斜击式水轮机的外观图,主要由机壳(机座)、转轮(在机壳内)、喷嘴(在机壳内)、喷射机构进水管混凝土基础(机墩)组成。

斜击式水轮机外观图1

图5--斜击式水轮机外观图1

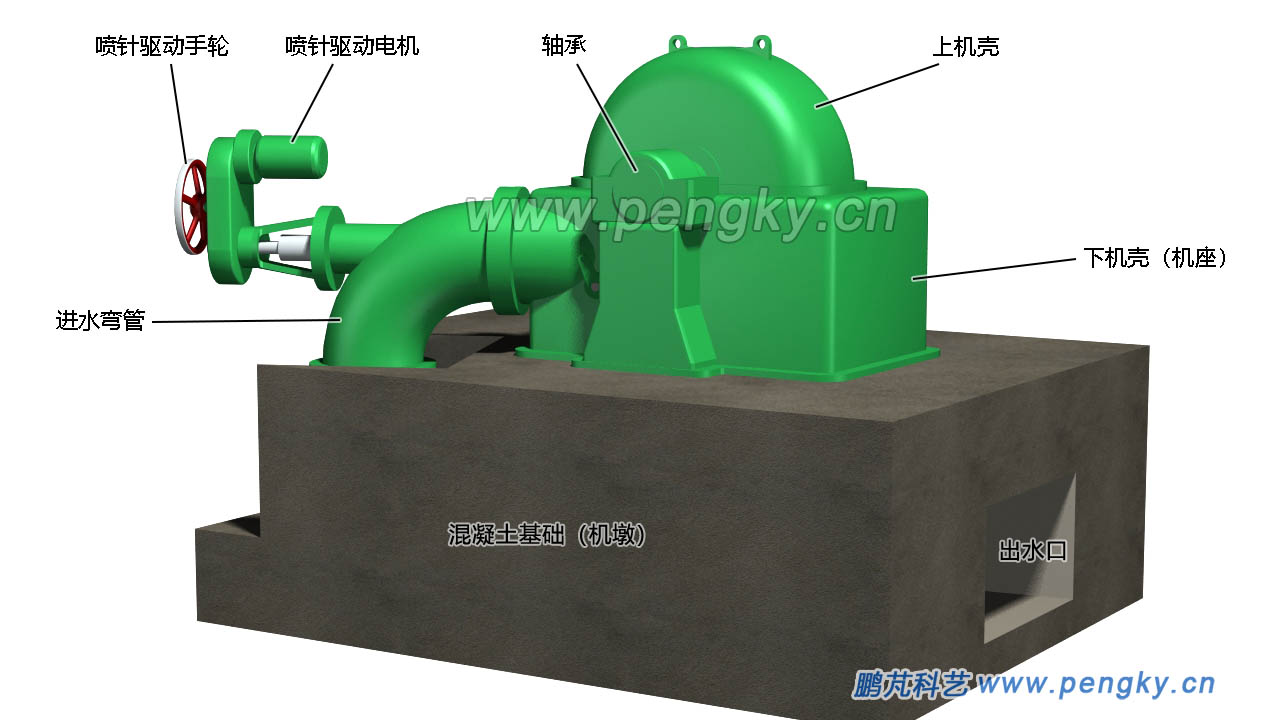

图6是这台斜击式水轮机的另一方向外观图。

斜击式水轮机外观图2

图6--斜击式水轮机外观图2

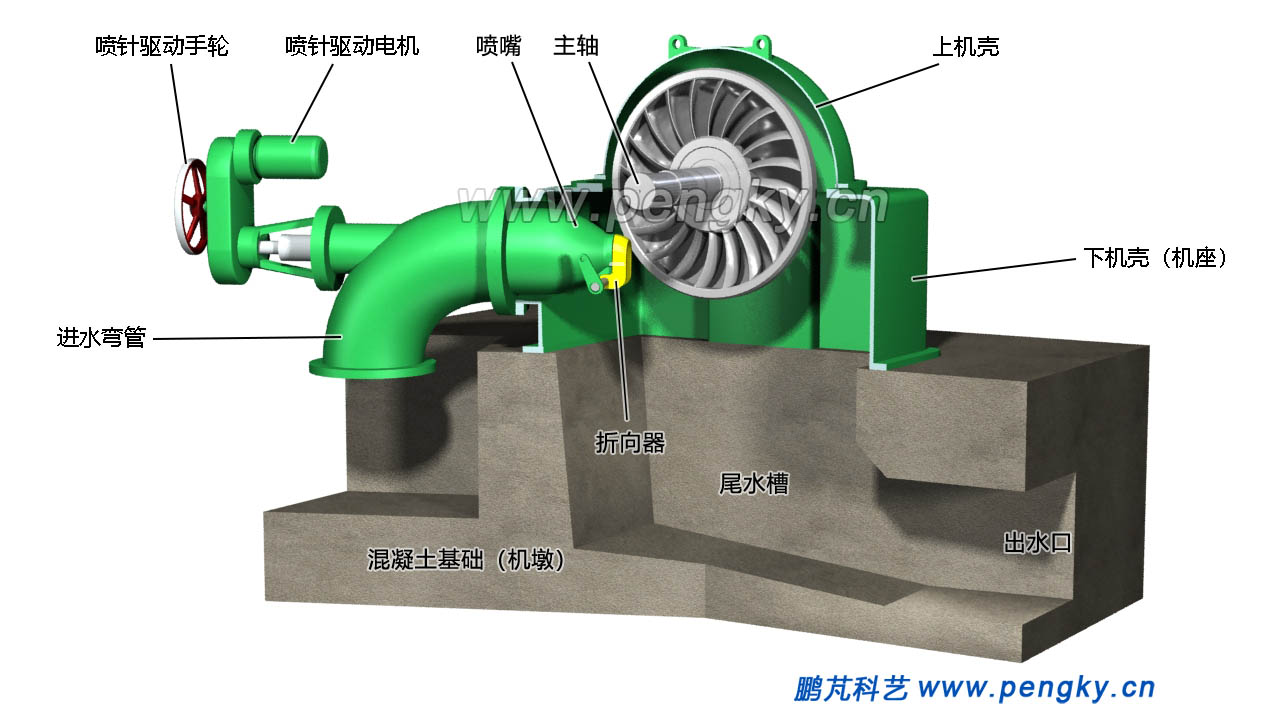

图7是这台斜击式水轮机的剖视图,剖开了机壳与混凝土基础(机墩)。在该图中可看到转轮喷嘴折向器。在混凝土基础中有尾水槽出水口。该模型的喷针驱动采用电动与手动方式。

斜击式水轮机剖视图

图7--斜击式水轮机剖视图

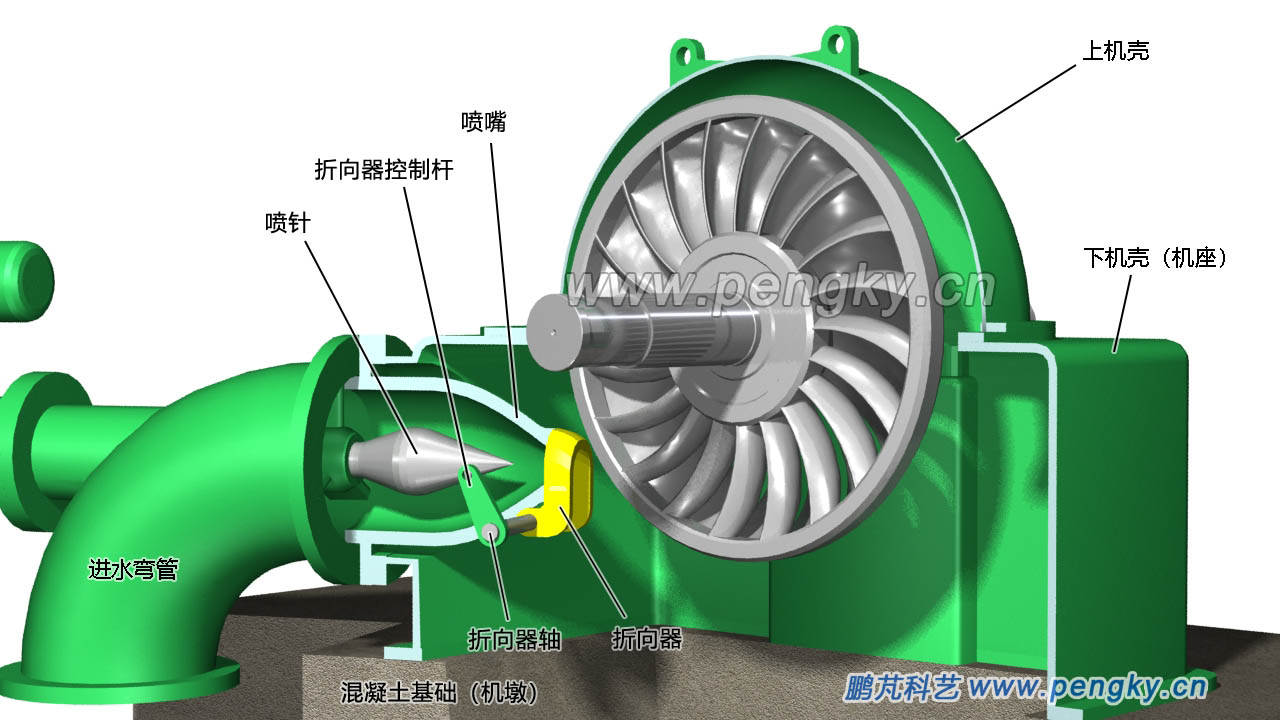

斜击式水轮机的喷射机构与切击式水轮机相同,喷针与折向器的功能参见切击式水轮机相关介绍。

斜击式水轮机喷射机构示意图

图8--斜击式水轮机喷射机构示意图
斜击式水轮机适用于水头范围20~300m,功率在500千瓦以下的小型水电站。
