切击式水轮机
Pelton Turbine
冲击式水轮机是利用高压喷射水流的动能做功的水轮机,高水头水库的水通过压力管道引到水轮机,高压水经过水轮机喷管成为高速射出的水流,冲向水轮机的水斗,使水轮机旋转做功。冲击式水轮机主要有三种形式,切击式水轮机斜击式水轮机双击式水轮机,本栏目介绍用得较多的切击式水轮机与斜击式水轮机。

转轮及工作原理

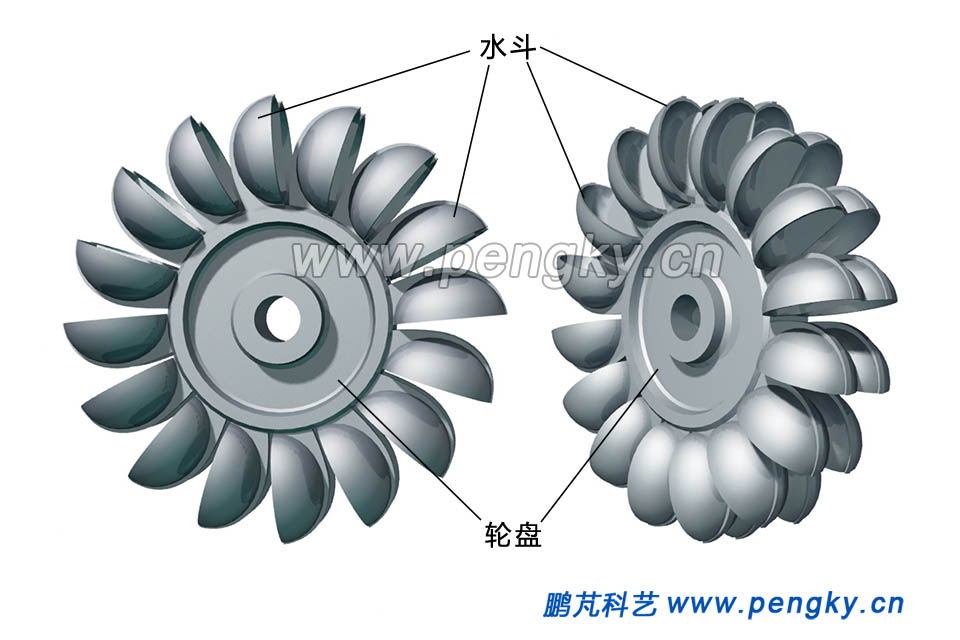

图1是切击式水轮机的转轮,左面是正视图,右面是侧视图。转轮由轮盘与多个水斗组成,故也叫水斗式水轮机

切击式水轮机的转轮

图1--切击式水轮机的转轮
图2是水斗截面图,从一个水斗的截面可看出水斗由两个勺形体并列组成,水流喷射到两个勺形体内,推动转轮旋转。

水斗截面图

图2--水斗截面图

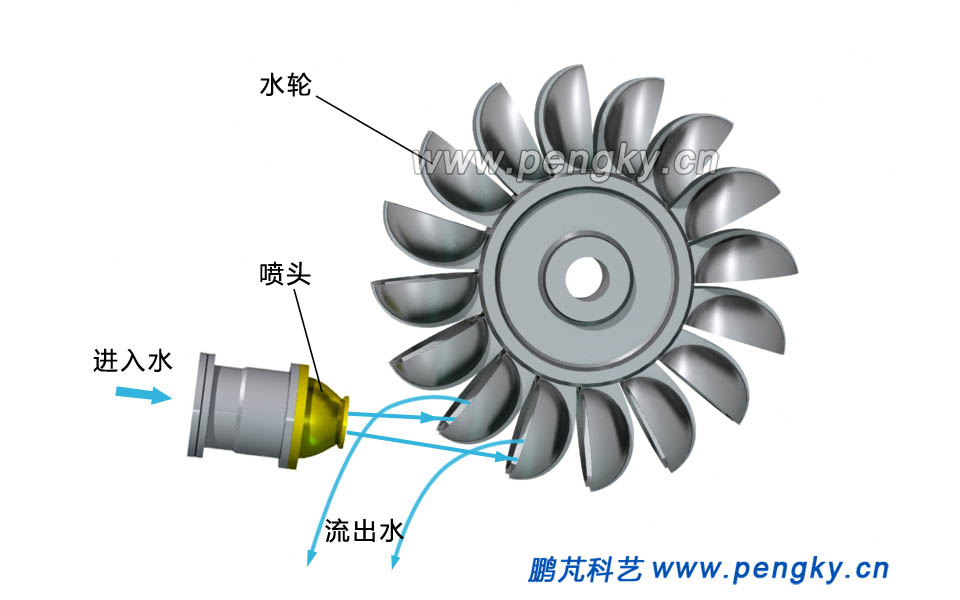

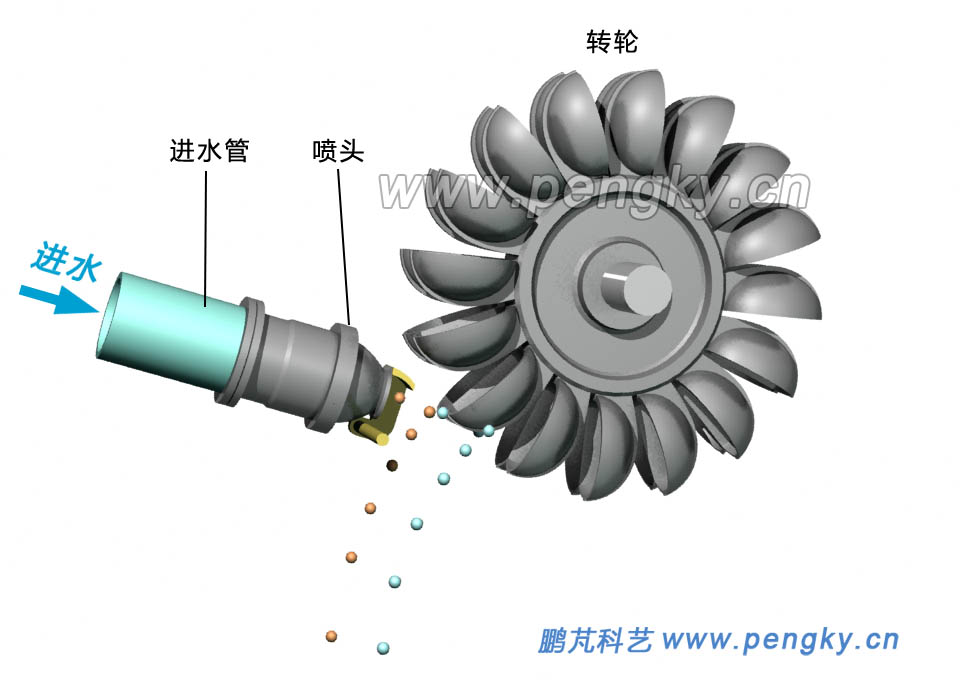

图3是切击式水轮机工作原理图,高速水流通过喷嘴喷射向水斗,被水斗反射流出,水的动能推动水斗,实现转轮旋转。蓝色线示意喷头喷射水流与转轮反射出的水流。

切击式水轮机工作原理

图3--切击式水轮机工作原理

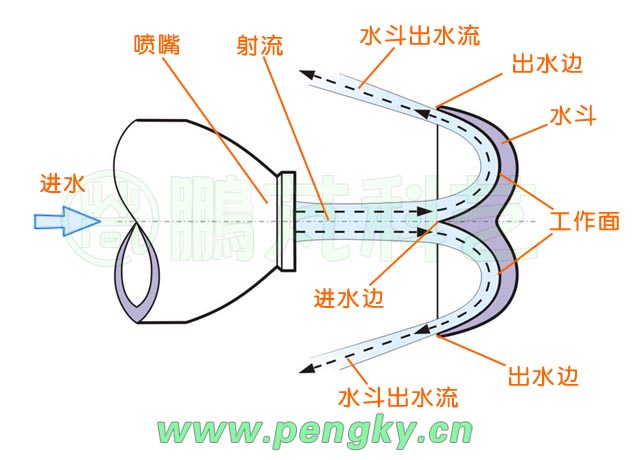

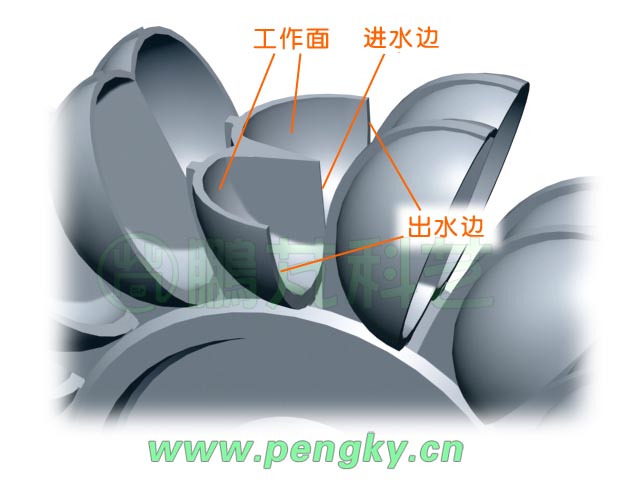

图4是水流喷射到水斗的流向图,从喷嘴喷射出的高速水流射向水斗,被进水边分向两侧的工作面,由工作面反射出水斗。高速喷射水流经水斗反射后把动能传给水斗,推动水斗前进。

水斗式水轮机水流喷射图

图4--水斗式水轮机水流喷射图

喷射机构

喷射机构简称喷管,主要由喷嘴、喷针、喷针移动机构组成。通过喷针在喷管内的移动改变喷嘴出口大小,从而改变喷管出水流量以达到改变水轮机的功率。图5是喷射机构结构示意图,图中喷针向管内退,喷嘴属开启状态。
进水管与喷头结构
图5--进水管与喷头结构

喷针的移动由喷针移动机构完成,图中是手动控制喷针移动,转动手轮即可移动喷针,改变喷嘴水流量;大型的水轮机则是用液压或电动伺服机构移动喷针,以上的移动机构装在管外,属外控式喷射机构。一种装在喷管内的喷射机构没有喷针杆通往管外,不需做弯管,给管路布置带来许多方便,这里就不介绍了。

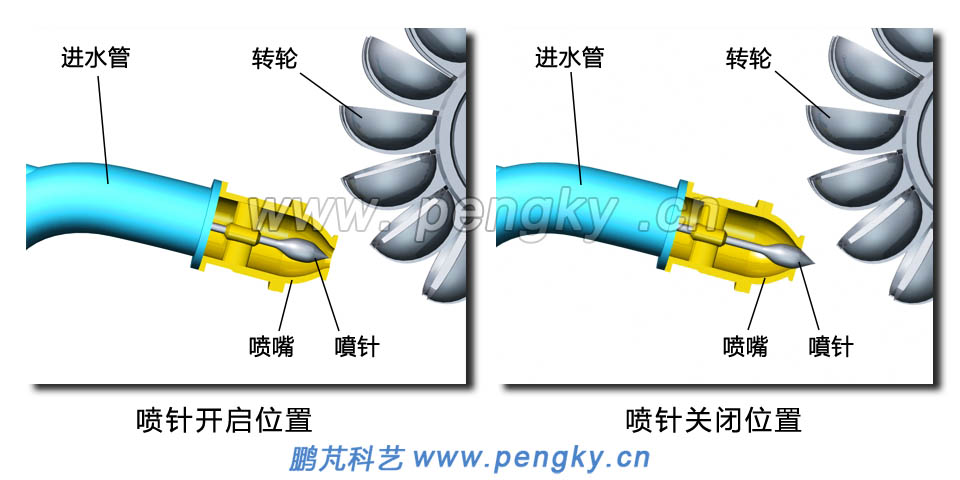

图6左喷针在正常工作位置,水流射向水斗,图6右是喷针向前移动顶住喷嘴口,喷嘴属关闭状态。

移动喷针控制水流量
图6—移动喷针控制水流量

下面介绍一下折向器,切击式水轮机是高水头水轮机,水头范围数百米至一千多米。从水库通往水轮机的管道长达千米至数千米,这些管道要承受很大的水压,特别是靠下方。如果发生电网故障跳闸,必须立即关闭水源停机,否则水轮机失去负荷导致转速迅速上升而损坏机组。由于管道长,管内大量运动的水不可能迅速停止流动,如果迅速关闭管道会产生极大的水压,严重危害压力管道的安全。唯一的办法是把喷向水轮的水转向,使水不喷向水轮,而不是关断水流。

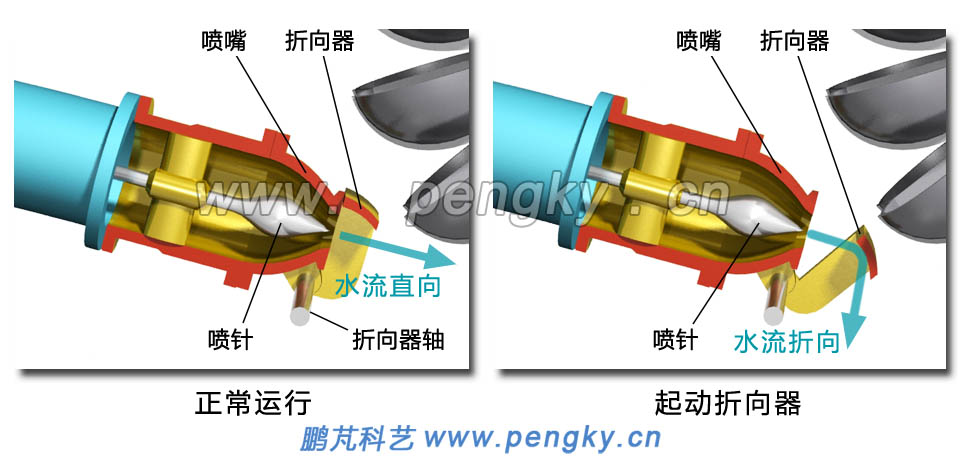

在喷嘴前设置折向器是最简单的办法,在正常工作时折向器抬起,不影响喷嘴喷出的水流,水轮机正常运转(图7左),当折向器打下时喷嘴喷出的水流被折向器阻挡折向下方出水处(图7右),水轮机停止运行。折向器可在1至2秒内转向阻挡位置。

折向器工作原理
图7--折向器工作原理
图8是切击式水轮机原理动画截图,绿色小圆珠示意转轮前侧反射出的水流,橙色小圆珠示意转轮背侧反射出的水流,喷管喷出的水流中心线与转轮节圆相切,节圆是经转轮上喷射水流点的圆,故称为切击式水轮机。
切击式水轮机原理动画截图

图8--切击式水轮机原理动画截图

下面是切击式水轮机原理动画,网上在线观看若出现水珠倒流现象请下载后用本机播放器观看。

切击式水轮机工作原理动画

切击式水轮机结构

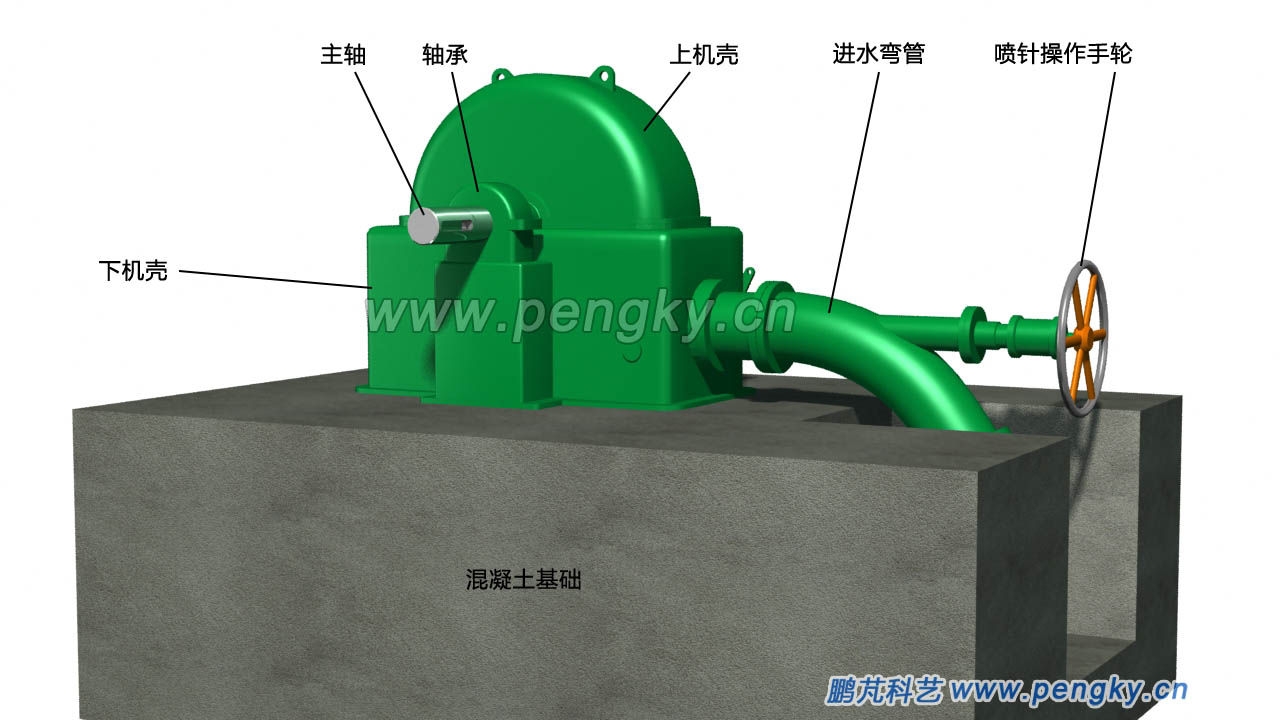

     图9是一个中小型切击式水轮机模型,主要由下机壳上机壳转轮(在机壳内)、进水管喷针驱动机构混凝土基础组成。

切击式水轮机外观

图9--切击式水轮机外观

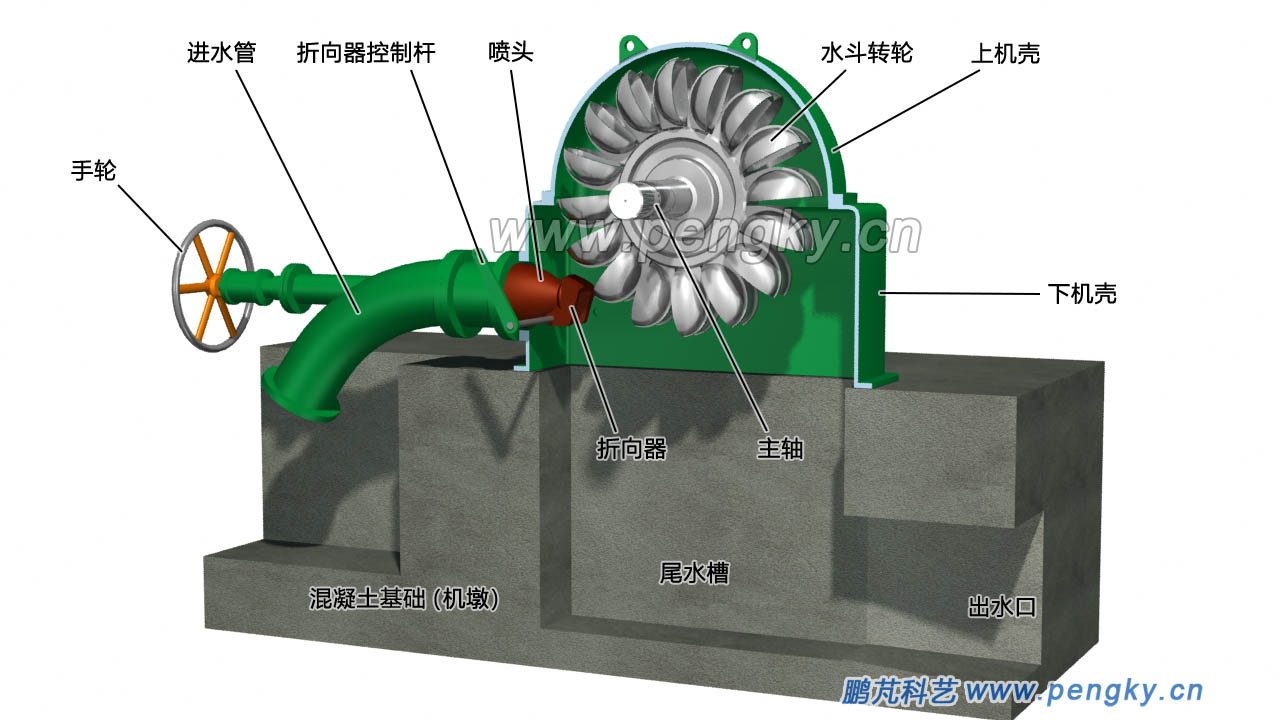

剖开下机壳与上机壳可看到转轮,喷头与折向器,见图10。剖开混凝土基础可看到尾水槽与出水口。

切击式水轮机剖视图

图10--切击式水轮机剖视图

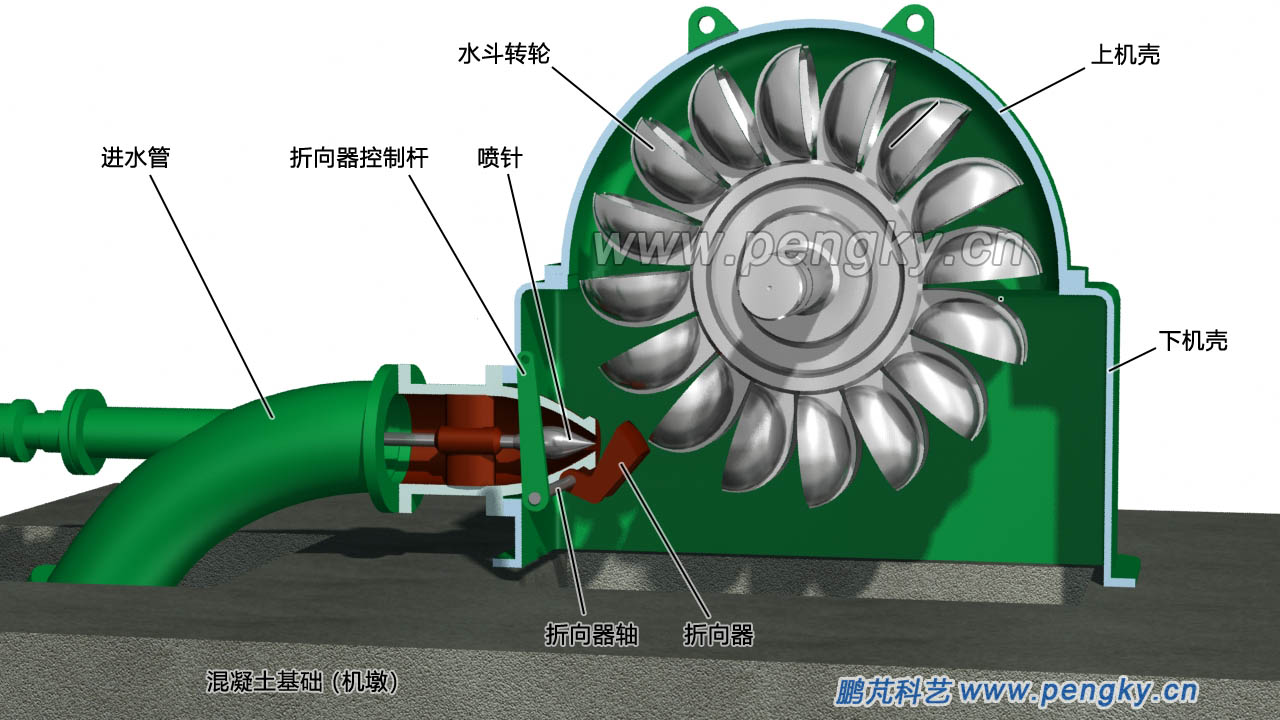

切击式水轮机剖视放大图

图11--切击式水轮机剖视放大图

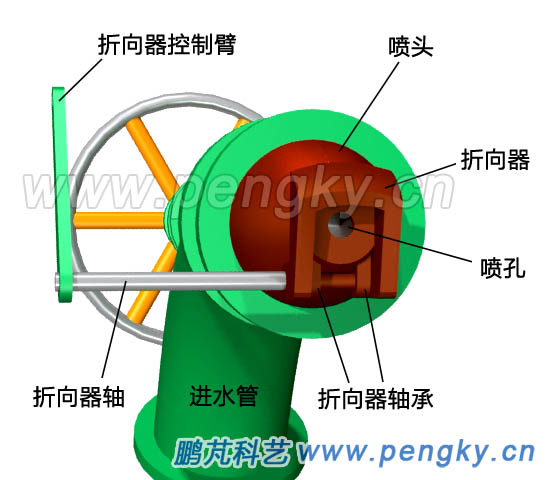

喷头与折向器

图12—喷头与折向器


图11是水轮机主要部分的结构图,在剖开的噴头中有喷针。折向器在喷嘴前,折向器的轴穿过喷头下方的轴承,折向器可绕轴转动,见图12

多喷嘴水斗式水轮机

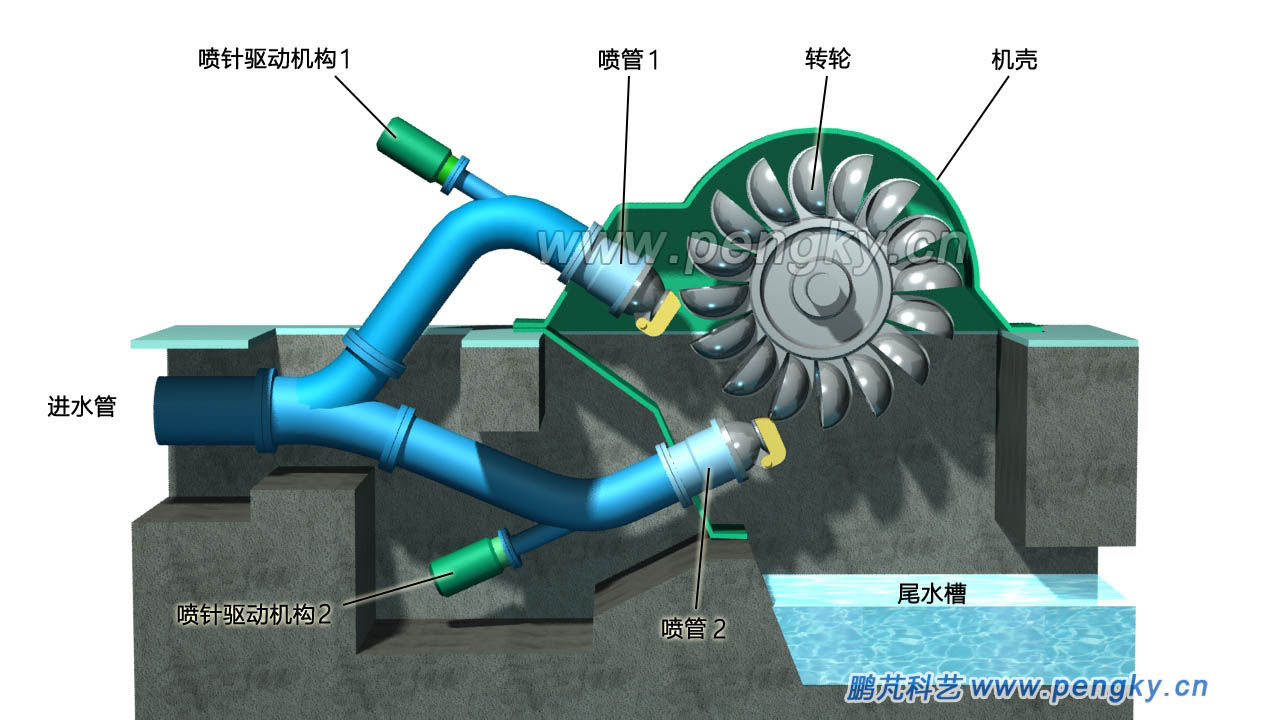

为了提高水轮机的性能,大的切击式水轮机往往有2至6个喷嘴,图5是有两个喷管的切击式水轮机结构示意图。

双喷管的切击式水轮机

图13--双喷管的切击式水轮机

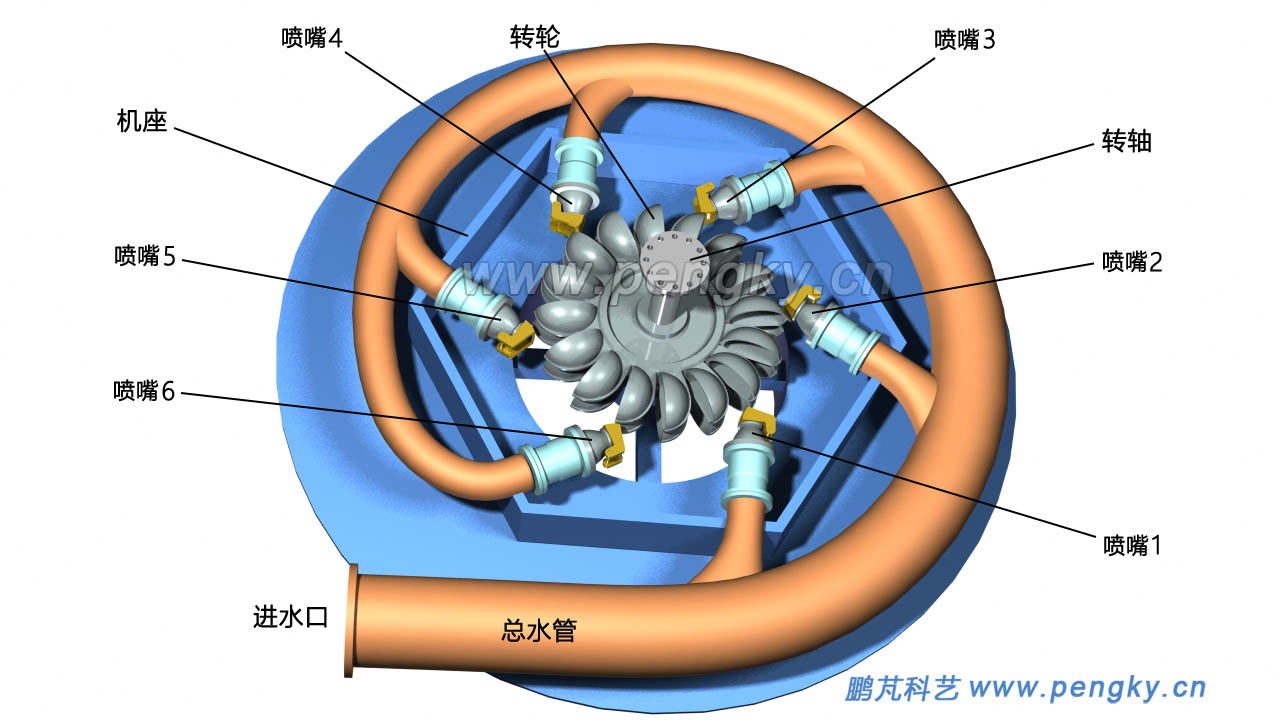

大型切击式水轮机采用立式安装,图6是有六个喷管的切击式水轮机结构示意图。

六喷管切击式水轮机

图14--六喷管切击式水轮机

切击式水轮机是目前冲击式水轮机中应用最广泛的一种机型,所以平常把切击式水轮机直接称为冲击式水轮机。

切击式水轮机适用于300m至1700m的高水头,目前单机功率已达31万千瓦。
