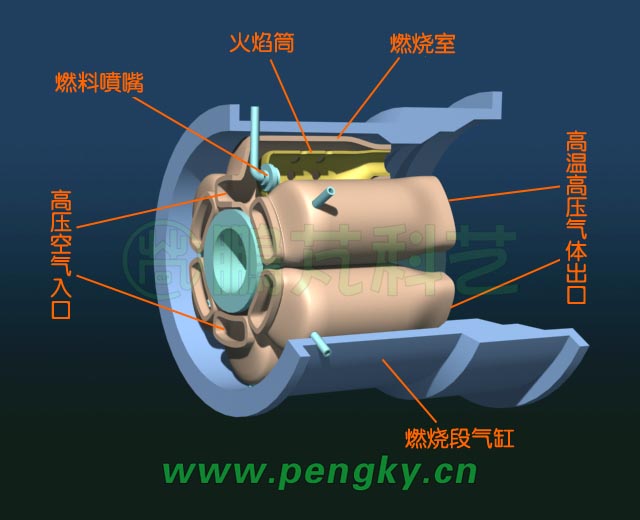

由若干个管式燃烧室组成一个整体的燃烧室称为分管形燃烧室。图2是由六个管式燃烧室组成的燃烧室，燃烧室入口对接压气机出口，燃烧室出口对向涡轮叶片。

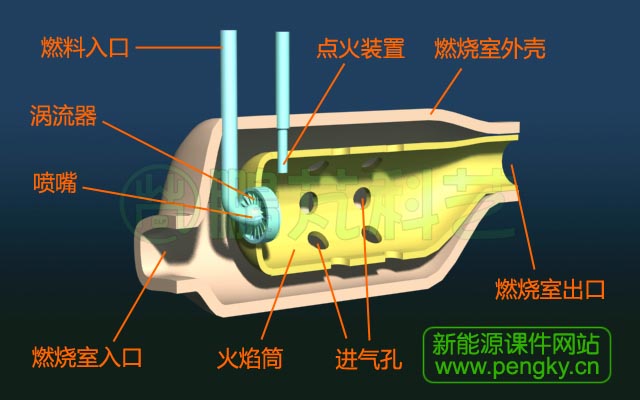

图2是单个燃烧室的剖视图，由燃烧室外壳、火焰筒、涡流器、喷嘴、点火装置构成。有关火焰筒具体冷却方式这里不做介绍。

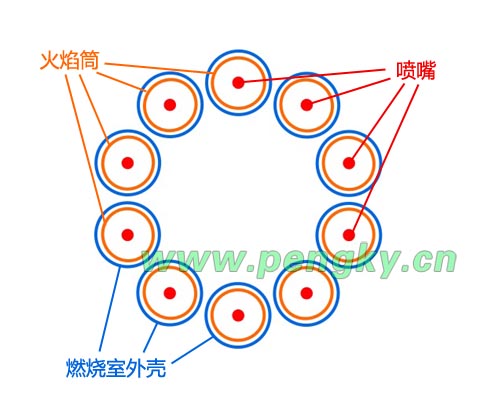

一般燃气轮机有六个至十几个燃烧室，由于各燃烧室相互独立，故称为分管形燃烧室。图3是有10个单独燃烧室的分管形燃烧室排列示意图。

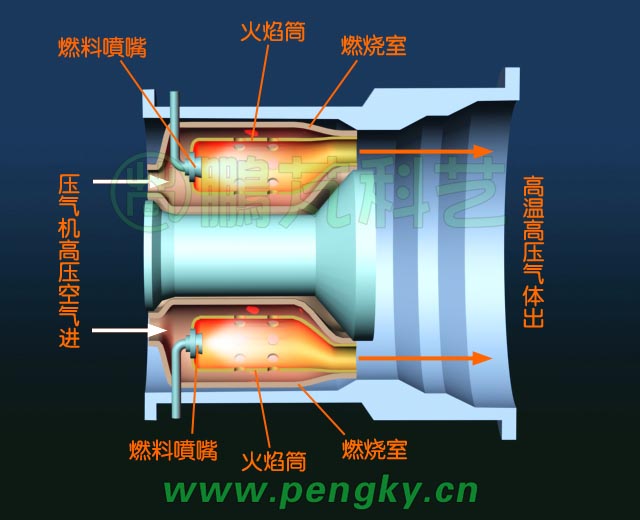

图4是分管形燃烧室的剖视图，图中表示了气体走向。
