| 高中压汽轮机 |
| High Pressure Turbine and Medium-Pressure Turbine |
蒸汽轮机简称为汽轮机，也称为蒸汽透平或蒸汽涡轮，蒸汽轮机的工作原理与燃机涡轮大体相同。大型燃机机组采用三压三缸双流式汽轮机，包含高压汽轮机、中压汽轮机、低压汽轮机。 下面是一个高中压汽轮机模型，采用高中压合缸结构，在一个外缸内有高压汽缸（内缸）与中压汽缸（内缸），左边是高压汽缸，内装有高压汽轮机；右边是中压汽缸，内装有中压汽轮机，高压汽轮机与中压汽轮机共用同一根转轴。 |

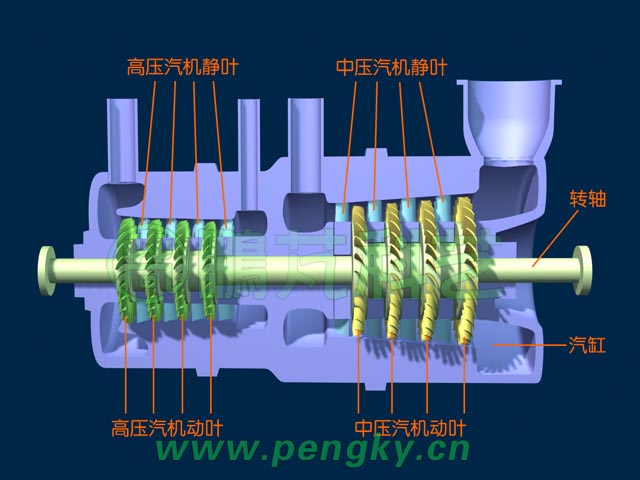

高中压汽轮机结构 |
被蒸汽推动旋转的叶片是动叶,动叶安装在转轴上，构成转子。安装在汽缸内的叶片是静叶，起喷嘴的作用。一级动叶与一级静叶构成汽轮机的一个级。高压汽轮机由多级动叶与静叶组成，（本模型仅4级），中压汽轮机也由多级动叶与静叶组成（模型仅4级）。 进入高压汽轮机的蒸汽压力约为每平方厘米100公斤，从高压蒸汽入口进入高压汽缸，推动动叶，使转子旋转，作功后的蒸气再从高压缸出口排出，通向再热器。 |

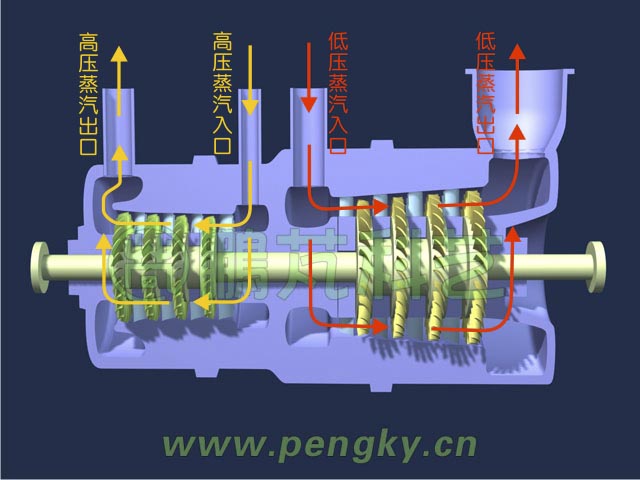

高中压汽轮机汽流走向图 |
进入中压汽轮机的蒸汽压力约为每平方厘米35公斤，从中压蒸汽入口进入中压汽缸，推动转子旋转，作功后的蒸气再从中压缸出口排出。 请点击观看高中压汽轮机3D动画 |
