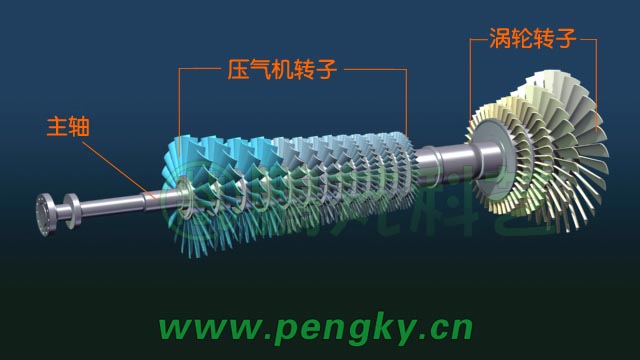

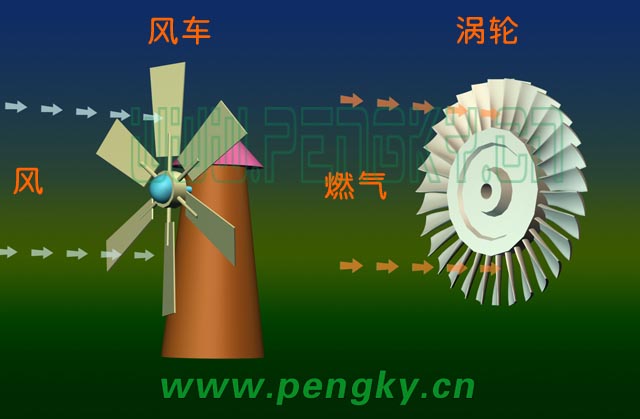

涡轮主要由涡轮叶片、涡轮盘(叶盘)、涡轮轴构成,涡轮上的叶片称为动叶,也就是带动涡轮轴旋转的叶片。涡轮机一般有一至四个涡轮,大多数燃气轮机的几个涡轮共一个转轴,一同组成涡轮转子;有些燃气轮机需要各个涡轮以不同的转速带动不同的负载,就有双转子或三转子结构,不同的涡轮有不同的轴,但这些涡轮的轴线是共同的。

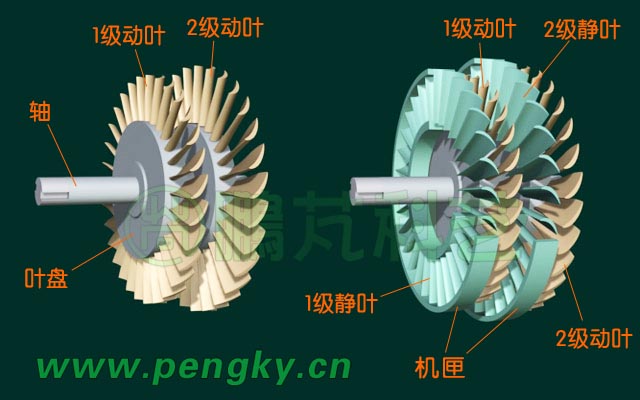

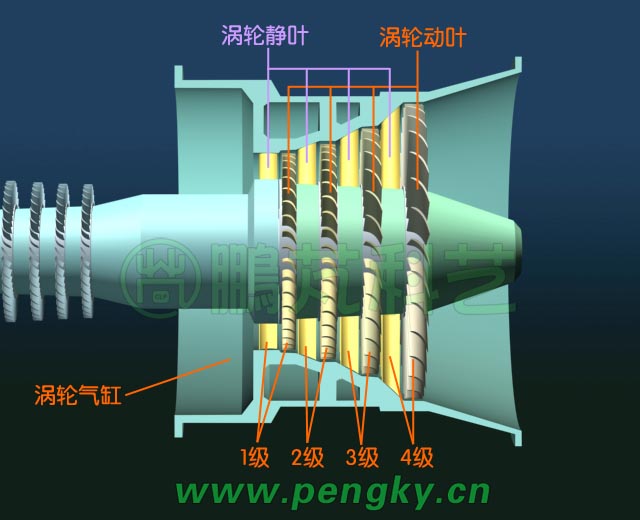

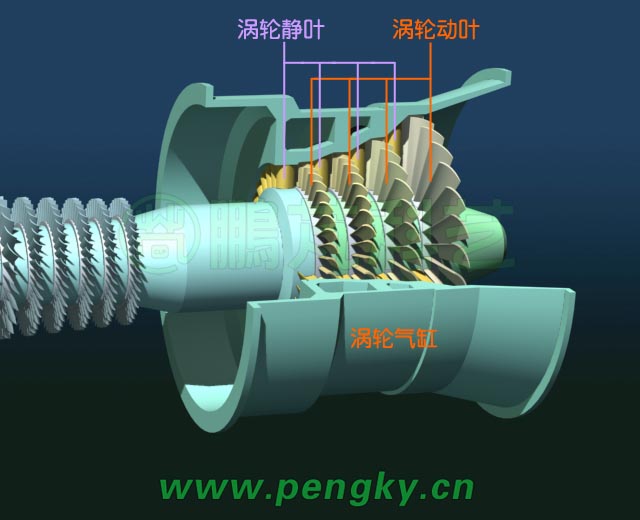

在涡轮每级动叶的前方还安装一组静止的叶片(静叶),静叶是燃气的导向器,起着喷嘴的作用,使气流以最佳方向喷向动叶。一组静叶加一组动叶为一级涡轮。图2是两级涡轮的示意图,左边是两级涡轮动叶,右图是加上两级静叶的涡轮机,静叶安装在机匣内。 |
