汽轮发电机结构
Turbine-Generator

发电机主要由转子与定子组成,由于汽轮机的转速很高,故汽轮发电机的转子只有一对磁极,在额定转速每分钟3000转时输出50赫兹的三相交流电。

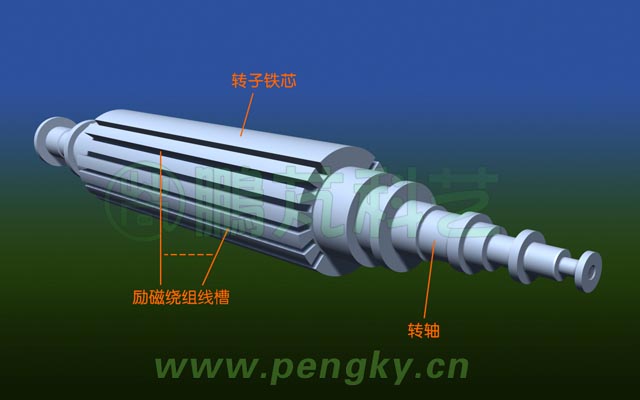

这是转子铁芯构造示意图,在铁芯圆周上开有一些槽,用来嵌放励磁绕组,在圆周两侧各有一段槽距大的面称为大齿,就是磁极。由于转子圆周上没有凸出的磁极,称之为隐极式转子。

隐极式转子

隐极式转子

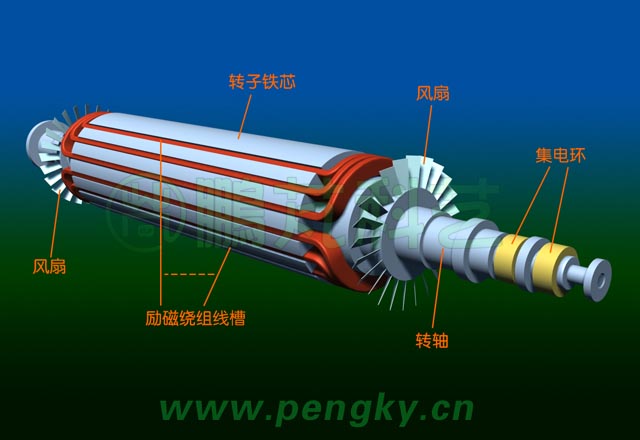

在转子槽中嵌入励磁绕组,励磁绕组两端通过集电环(滑环)接到励磁电源,在转子圆周两侧就形成北极与南极,旋转时就产生旋转磁场。为嵌有励磁绕组的转子模型,为降低发电机的温度,在转子两端还装有风扇。

汽轮发电机转子

汽轮发电机转子

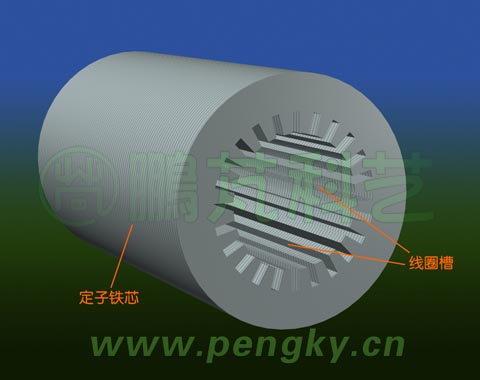

定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多槽,用来嵌放定子绕组。

汽轮发电机定子铁芯

汽轮发电机定子铁芯

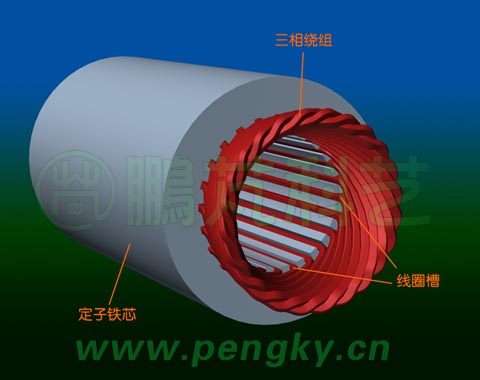

在槽内嵌放定子的三相绕组。每相绕组由多个线圈组成,按一定规律对称排列。

定子铁芯与三相绕组

定子铁芯与三相绕组

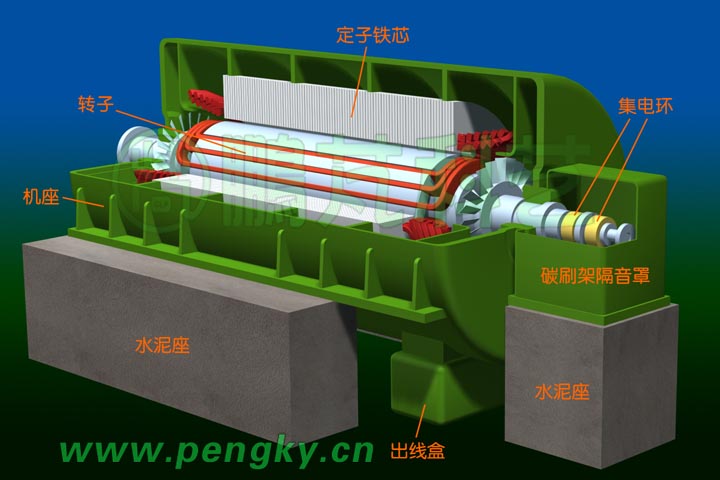

定子固定在发电机的机座(外壳)内,转子插在定子内部,转子由机座两端的轴承支撑,可在定子内自由旋转。集电环在机壳外侧,和碳刷架一同装在隔音罩内。在发电机外壳下方有发电机出线盒,发出的三相交流电从这里引出。

汽轮发电机

汽轮发电机

请点击观看或下载汽轮发电机3D动画

有关汽轮发电机原理介绍请浏览发电机栏目“三相发电机原理”课件。

有关汽轮发电机更详细的介绍请浏览发电机栏目“汽轮发电机构造”课件。
