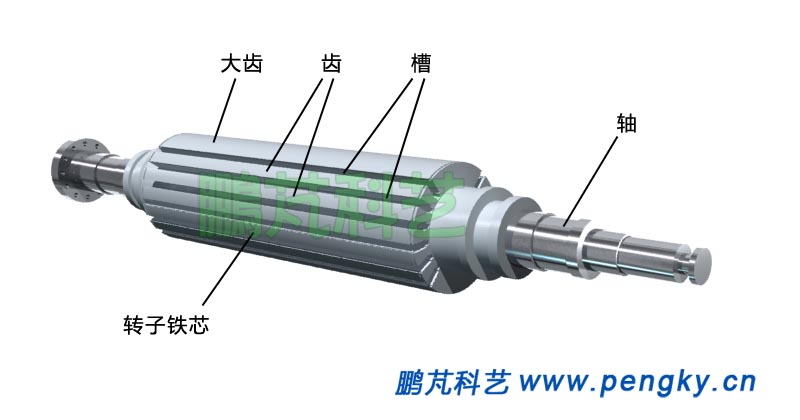

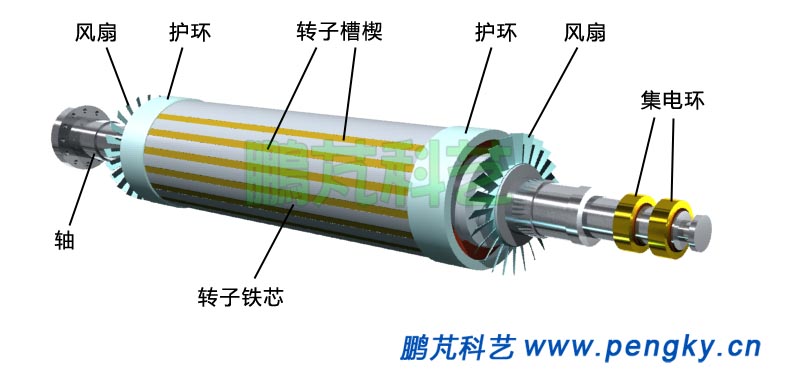

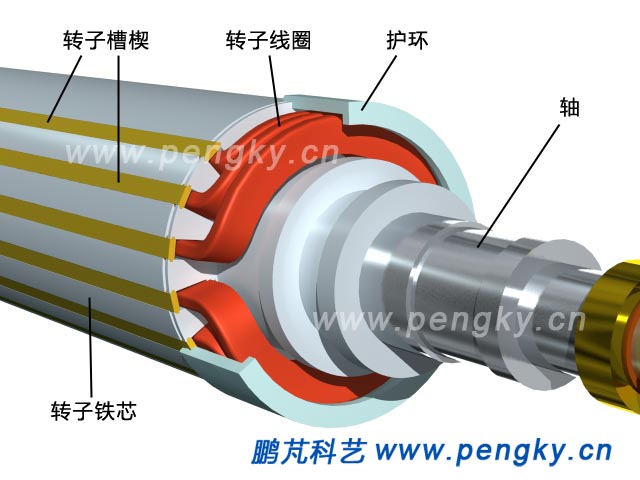

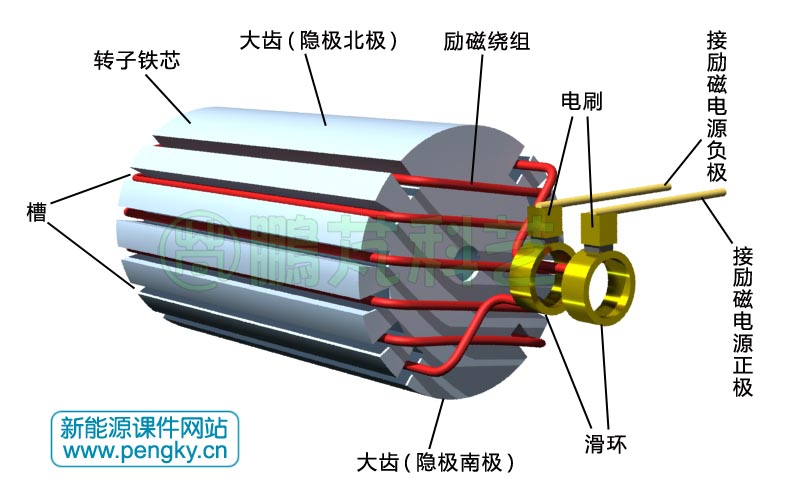

由于大型汽轮发电机转速高，转子磁极表面线速度达150m/s以上，离心力很大，故转子直径不能过大，大型发电机转子都为细长型。转子圆周上没有凸出的磁极（不像三相发电机模型中的转子），转子铁芯是一个在圆周上开有一些槽的圆柱，在圆周两侧各有一段槽距大的面称为大齿，就是磁极（图1所示），称之为隐极式转子。在槽中嵌有励磁绕组，隐极式转子将励磁绕组分成多个线圈，便于安装与加固。

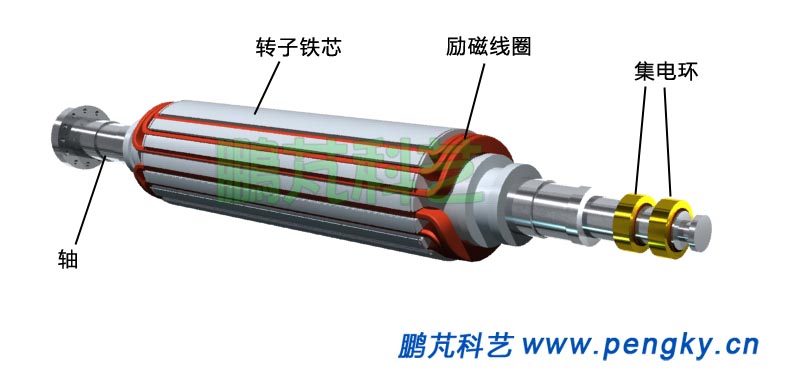

励磁绕组两端通过集电环（滑环）接到励磁电源，在转子圆周两侧就形成北极与南极，旋转时就产生旋转磁场。

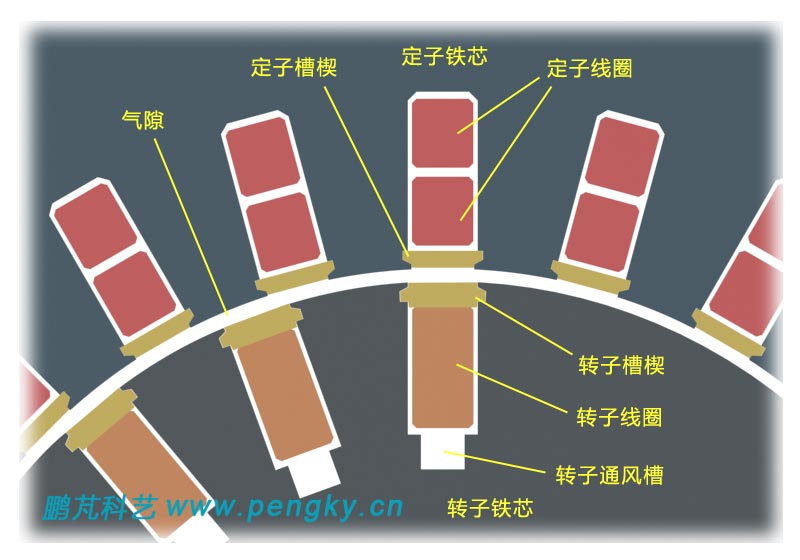

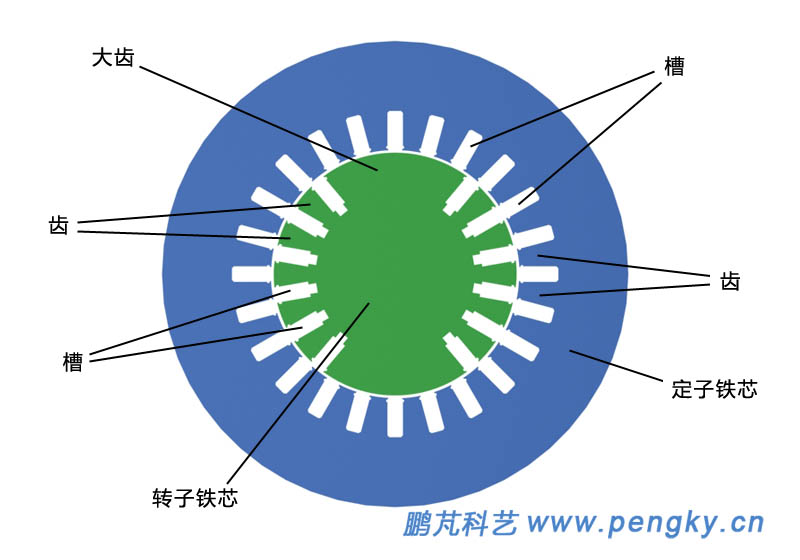

图2是汽轮发电机定子铁芯与转子铁芯截面图，中部是转子铁芯，外部是定子铁芯，转子铁芯采用隐极式结构。为了显示清晰，本模型定子铁芯与转子铁芯设为较少的槽数。

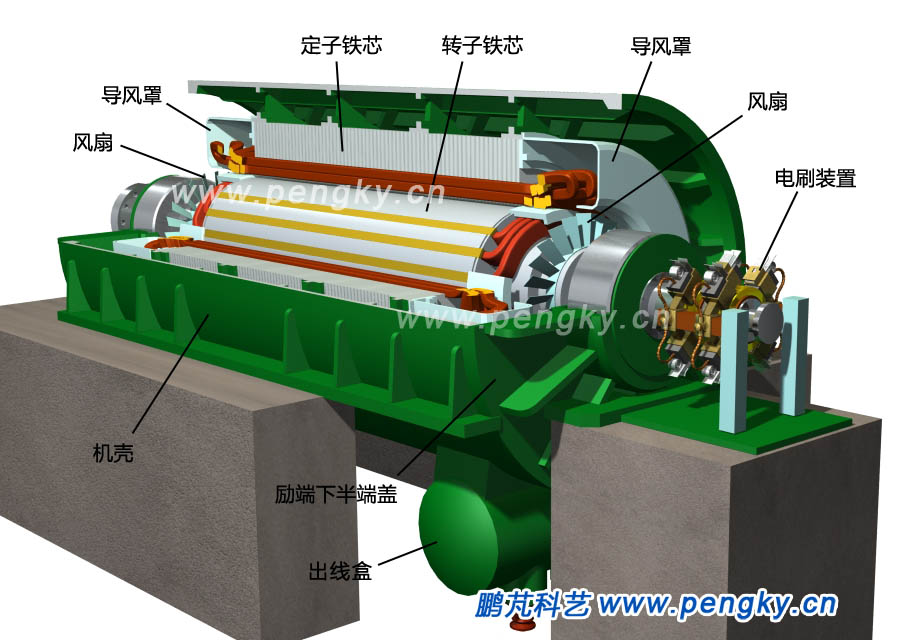

为降低发电机的温度，在转子两端还装有轴流风扇对机内气体进行强制循环。见图7，这是整个转子，是发电机中的旋转部件。

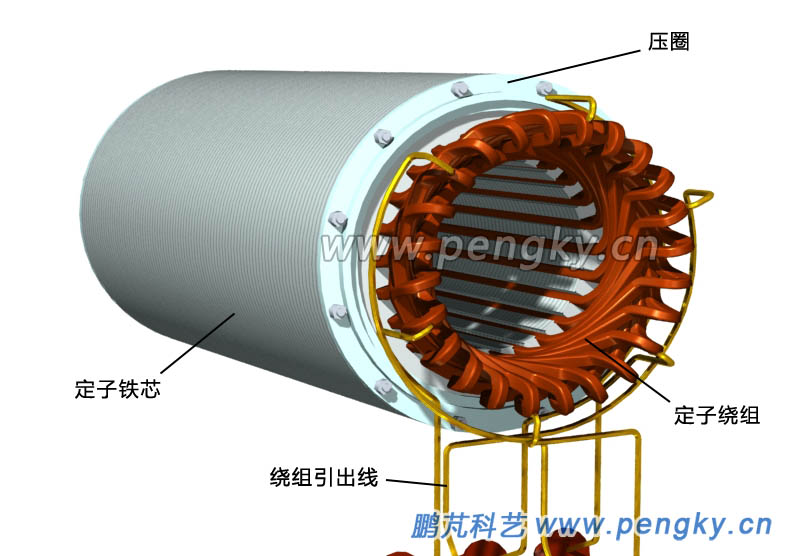

在定子铁芯槽内嵌放定子的三相绕组，绕组形式一般为双层叠绕。每相绕组由多个线圈组成，按一定规律对称排列，大型发电机的线圈只有几匝，是用一根根铜条或铜管弯成，在端部进行连接形成线圈。本模型简化处理，线圈是由表皮绝缘的导线绕成多匝的线圈。

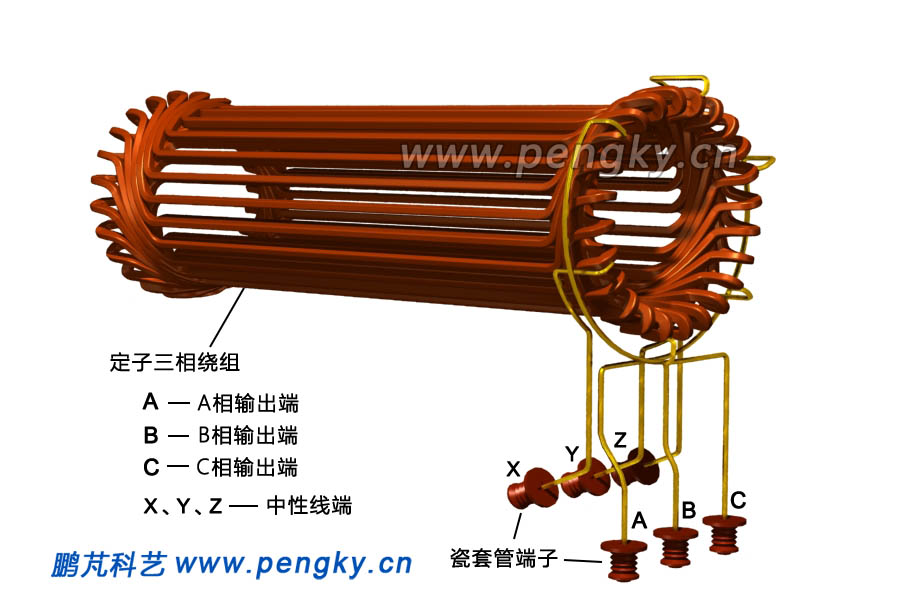

在24槽电机模型有24个线圈，分为3组，组成三相绕组，6个引出线中3个是A、B、C相输出端，3个为中性线端，一同连接到到电机下方的出线盒的瓷套管端子。

图9为排列在一起的24槽绕组示意图。

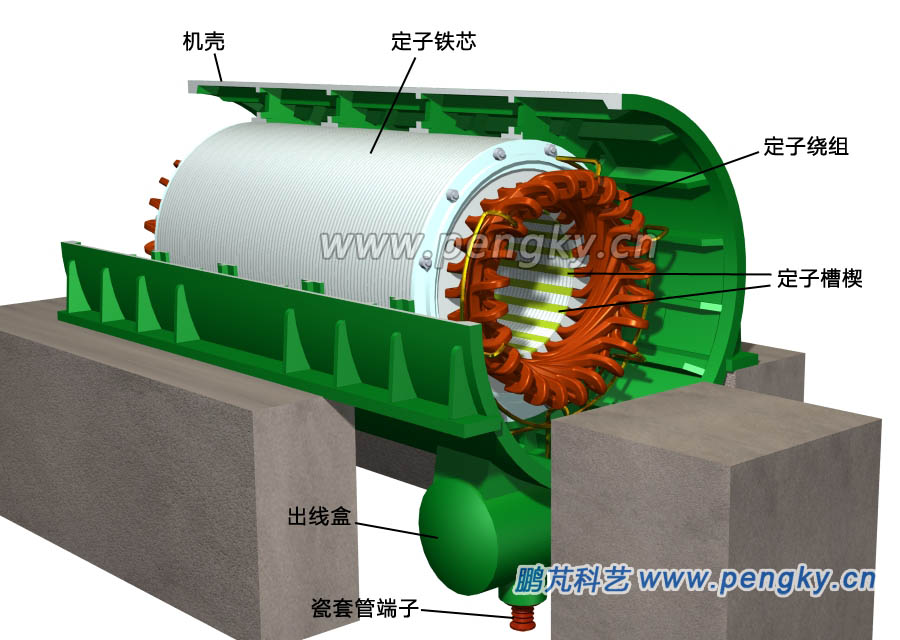

这些线圈是嵌装在汽轮发电机定子铁芯的槽内，见图10。

嵌装好线圈还要在槽口插入槽楔，把线圈压紧固定。图11是嵌装好线圈的定子铁芯剖视图。

发电机的实际组装过程是定子铁芯先安装进机座，然后才进行线圈的嵌装工作。

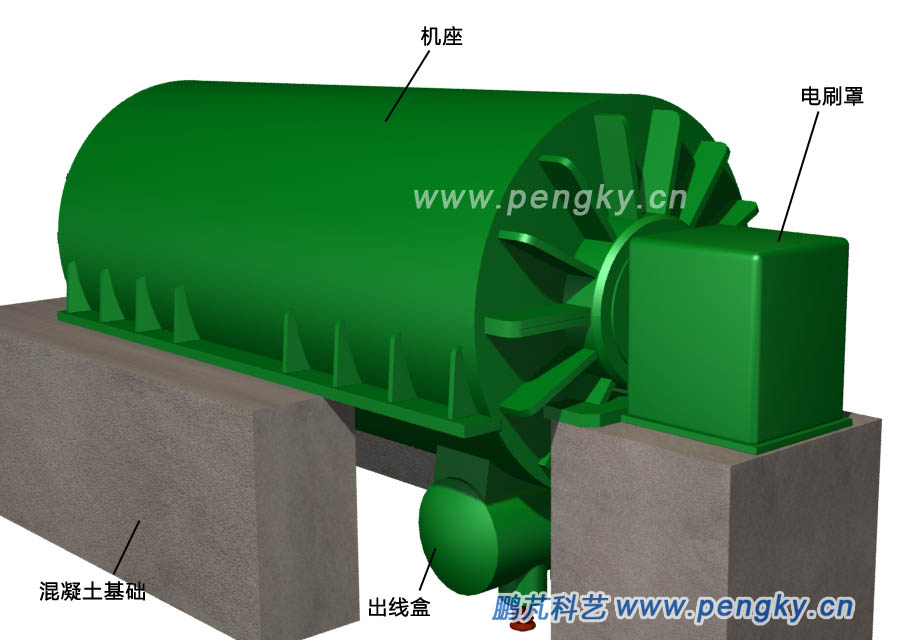

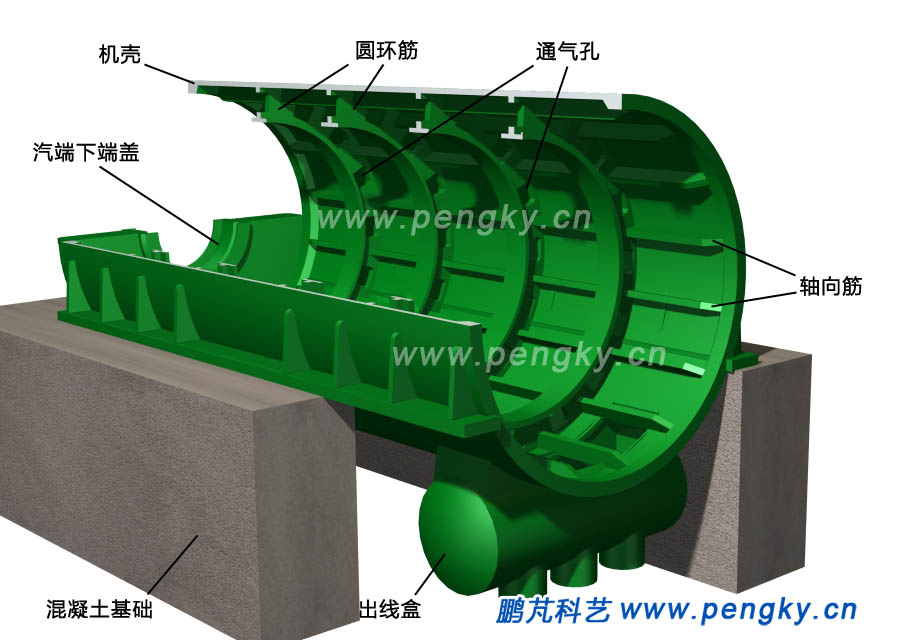

机座（机壳）由钢板卷制焊接而成，为确保刚度在壳内壁焊有多圈圆环筋与多条轴向筋。本模型圆环筋较宽，为便于冷却气体流动，开有多个通气孔。在机座下方有发电机出线盒，发出的三相交流电从这里引出，见图12。安装好的机壳加端盖应有很好的气密性，以防止冷却介质泄露。

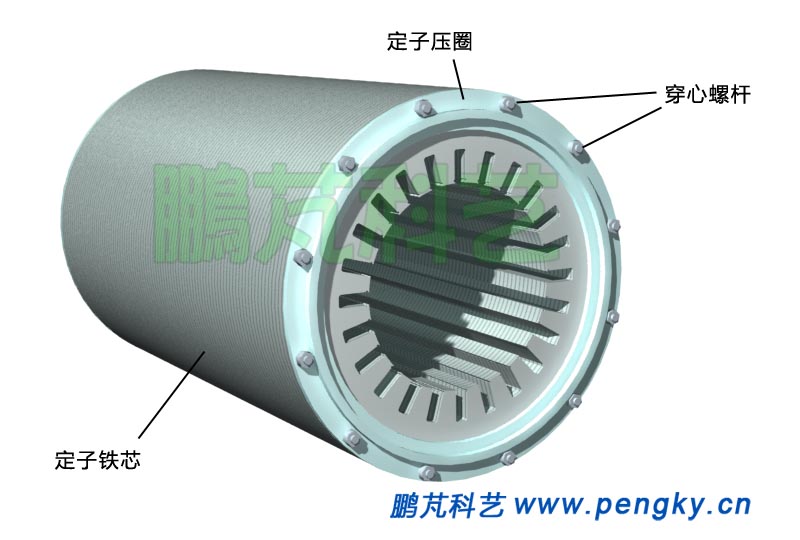

把定子铁芯安装在发电机机座内，再进行定子线圈嵌装，把各相线圈连接起来组成三相绕组。在定子铁芯的槽口插入定子槽楔，压紧槽内线圈，见图13。三相绕组的6个线端连接到出线盒的六个瓷套管端子，在出线盒外接成 Y 形连接，按三相四线输出。

把转子插入定子铁芯内是发电机安装的重要工序，要保证不损伤定子与转子的任何部分。图14是插入转子后的状态。

本模型的两个转子轴承安装在机壳两侧的端盖上，称为端盖式轴承。每块端盖由上下两块组成，在端盖上安装轴承部件，轴承部件由轴瓦与轴承油密封等组成，循环的密封油可以润滑轴瓦、防止氢气泄露、降低轴瓦温度。

安装好机壳两侧的下端盖，在端盖上安装轴承部件，轴承把转子支撑起来，转子磁极与定子铁芯间留有气隙，转子可自由旋转，见图15。

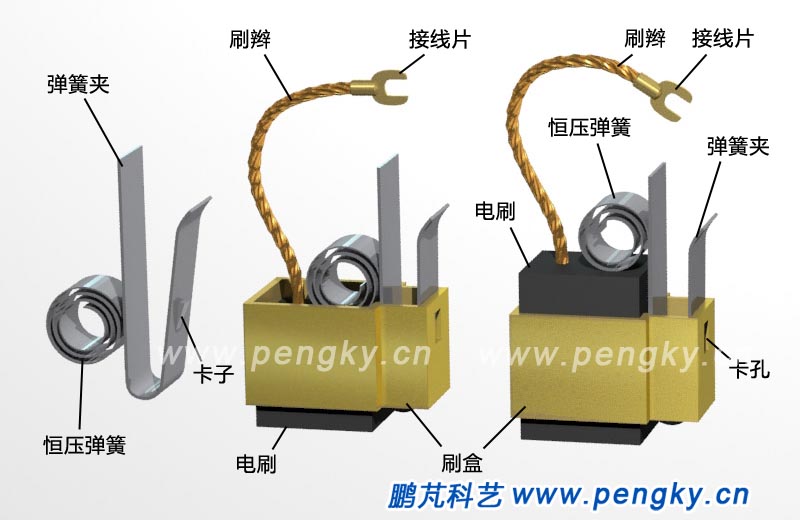

转子的励磁电源连接到电刷，电刷与集电环紧密接触，励磁电流先通过电刷，再通过集电环到转子励磁绕组。电刷由天然石墨制成，有很好的自润滑特性，导电良好，电刷通过刷辫接到励磁端子。电刷装在刷盒内，可自由上下移动，压簧把电刷压向集电环。压簧采用恒压弹簧，在电刷整个行程中压力基本不变，恒压弹簧固定在弹簧夹上，弹簧夹上有楔形卡子，弹簧夹插在刷盒内，卡子进入卡孔就卡住了。图16左图是压簧，右图是较新的电刷在刷盒的状态，中图是磨损较多的电刷（待换电刷）在刷盒的状态。

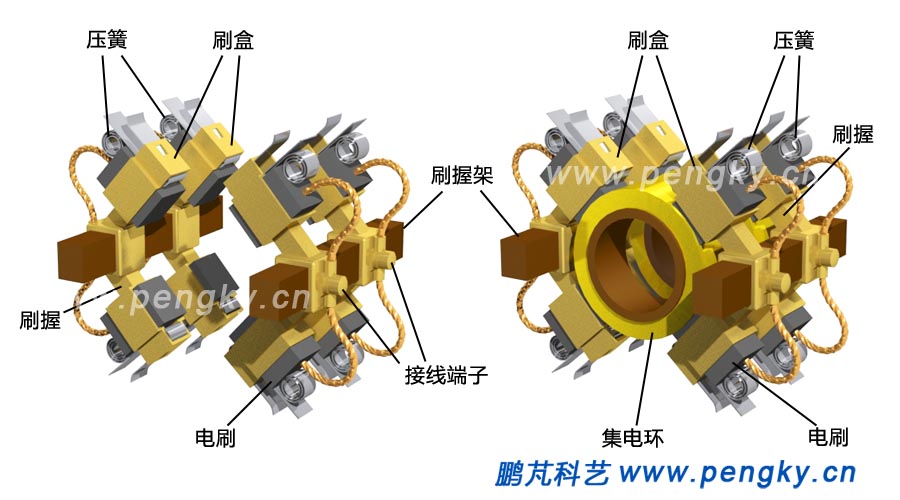

刷盒固定在刷握上，刷握固定在刷握架上，刷辫连接到励磁电源接线端子上，见图17左图，在图17右图中显示了电刷与集电环的相对位置（图中隐去了转子轴）。

图17仅为发电机电刷示意图，实际大型发电机的励磁电流很大，每个集电环由几段组成，电刷组相应增多，电刷数量达数十个。集电环采用耐磨的优质合金钢制成，为降低集电环温度，集电环有通风孔，在两集电环之间还装有离心风扇。

电刷装置安装在发电机的励端集电环的两侧。在转子两端还要安装转子上的风扇，为了使风扇的气流按照指定路径流动，必须安装上导风罩，见图18。

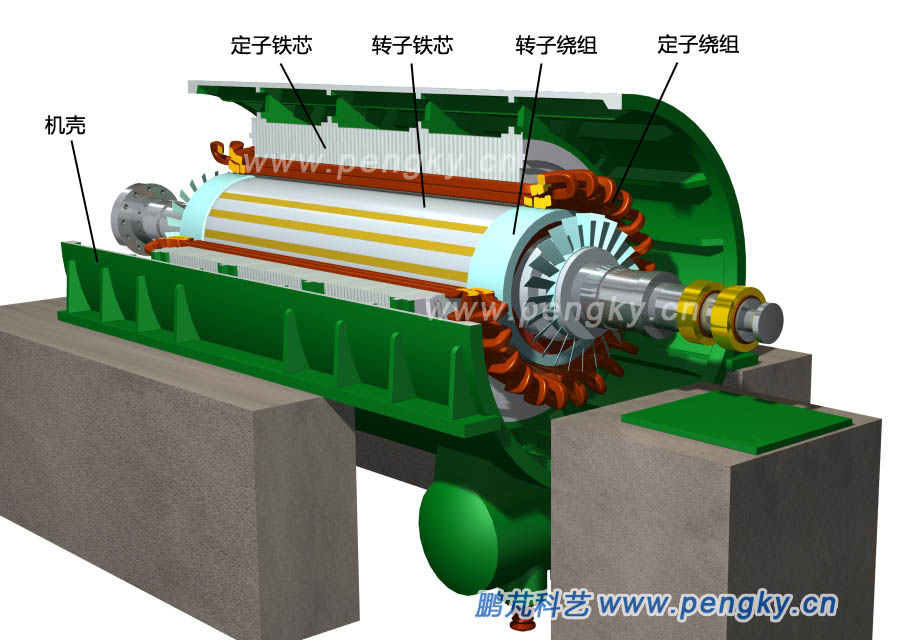

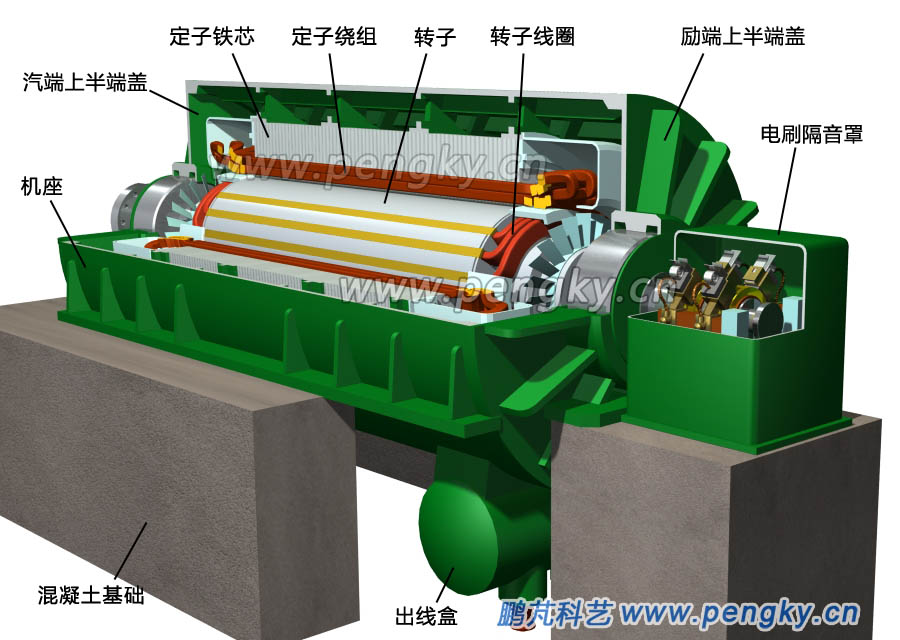

把机座两端的上半端盖安装好，发电机就组装好了，图19是汽轮发电机的剖视图。

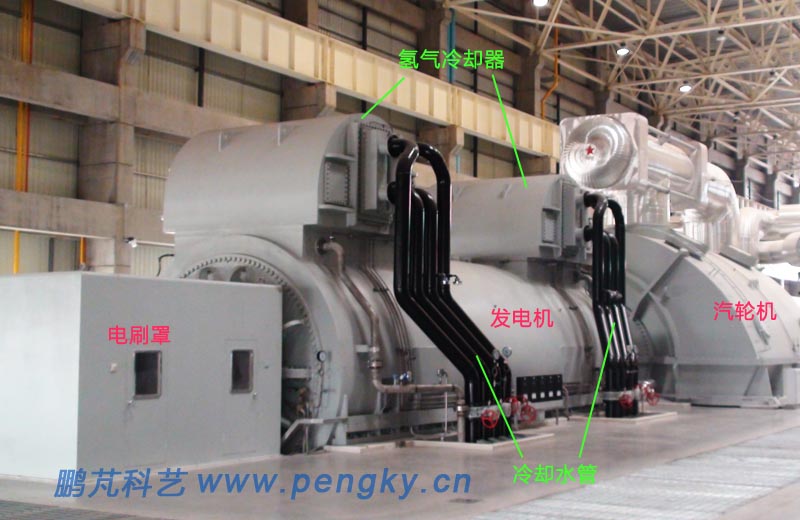

图20是汽轮发电机的励端（集电环与电刷端）外观图。

图21是汽轮发电机的汽端（接汽轮机端）外观图。

请观看发电机结构3D动画，动画仅演示与发电相关的主要组成部分与结构，演示汽轮发电机的运转，动画长度36MB，下传时间可能较长。动画格式 .mp4；分辨率800×600。
