动车组由牵引电机带动轮对旋转驱动列车运动,由于串励式直流电动机有很好的拖动特性,速度控制也方便,非常适合做车辆的牵引电机,长期来电力机车都是采用直流电机牵引,但直流电机的电刷与换向器磨损是致命的缺点,维护保养频繁又麻烦。自从有了大功率电力电子器件,各类变流器、逆变器得到普及应用,电力机车开始转用三相交流电机,相比直流电动机交流电动机没有电刷与换向器,没有直接磨损部件,故障率与维护大大减少;由于换向器限制了电压与电流,直流电机无法做到特大功率,而交流电机可以做到很大的功率;交流电机单位重量功率比直流电机高出2倍以上,造价也低很多,所以目前动车组牵引电机均采用三相交流电机。
交流电机主要是三相异步电机与三相永磁同步电机两种,目前动车主要使用三相异步电机,本课件通过一个模型介绍异步牵引电机的主要组成与结构,该模型参考CRH2动车组使用的MT205型三相鼠笼异步电机的结构绘制。 |
MT205三相鼠笼异步电机的主要参数:
电源相数: 3相 电机极数: 4极 输出功率: 300kW
电源频率:140Hz 转差率: 1.4%
转速: 4140 r/min 最高使用转速: 6120 r/min
定子铁芯槽数: 36 转子铁芯槽数: 46
冷却方式: 强制风冷方式 |
定子铁芯与绕组 |
图1是定子铁芯与转子铁芯,铁芯由导磁良好的硅钢片叠成,内圆周有36个嵌线槽,用来嵌装三相绕组。 |

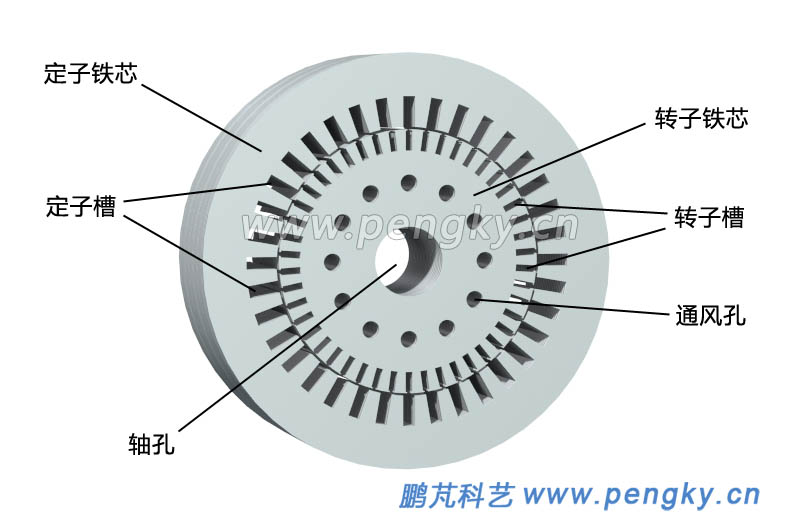

图1--定子铁芯与转子铁芯 |
定子绕组采用三相4极36槽双层叠绕组,图2是嵌有绕组的铁芯。 |

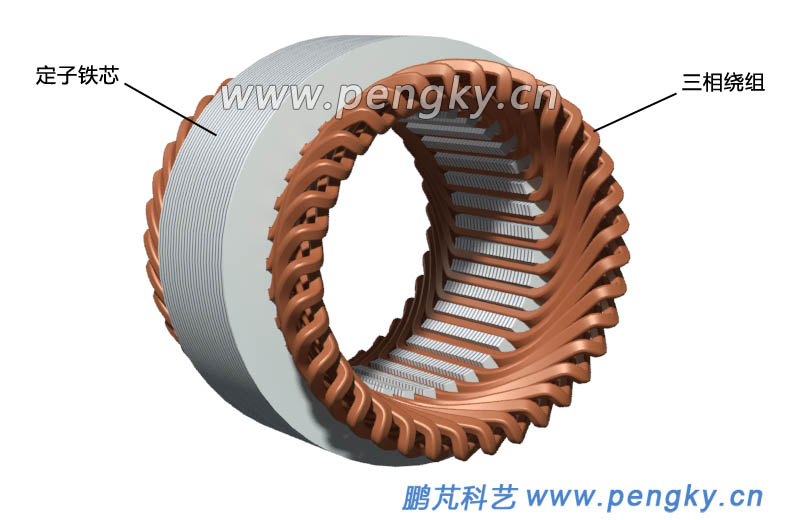

 图2--嵌有绕组的定子铁芯 |
定子安装在机座内,机座还要支撑转子,图3是机座的主要组成部件。 |

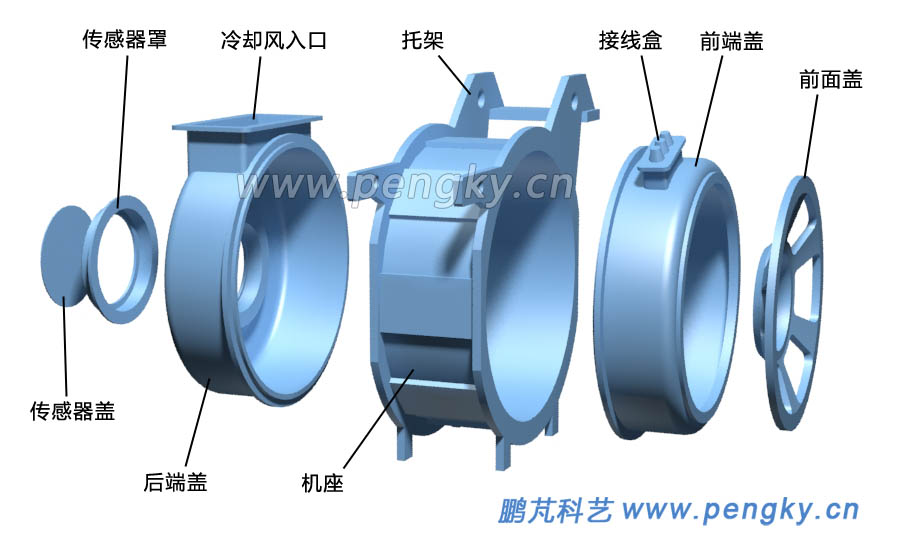

图3--机座与端盖等部件 |
机座是安装定子的地方,在机座上有托架,用来固定牵引电机在转向架上。端盖封闭电机并支撑转子,在非传动端的端盖(后端盖)上部有冷却空气进口,在传动端的端盖(前端盖)开有多个大孔作为空气出口。图4是剖开的机座与端盖图。 |

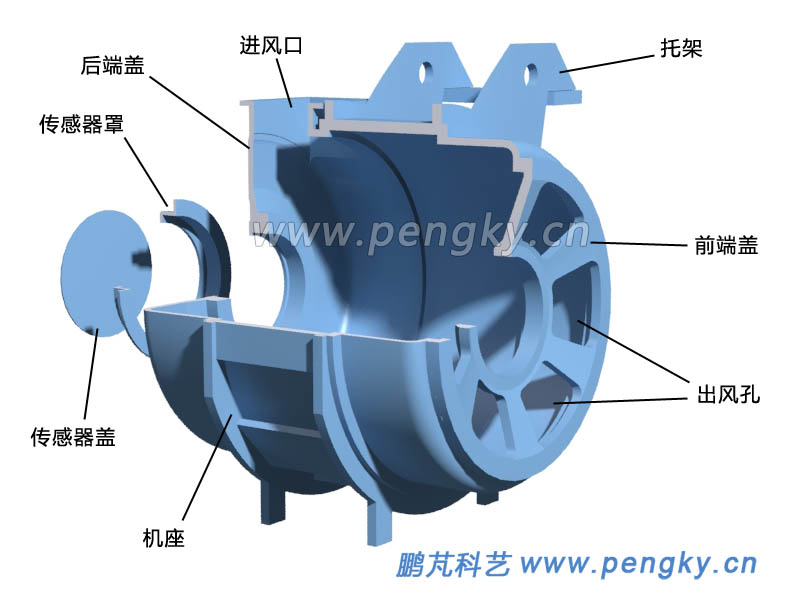

 图4--机座与端盖剖视图 |
图5是装入机座的定子与绕组的剖视图。 |

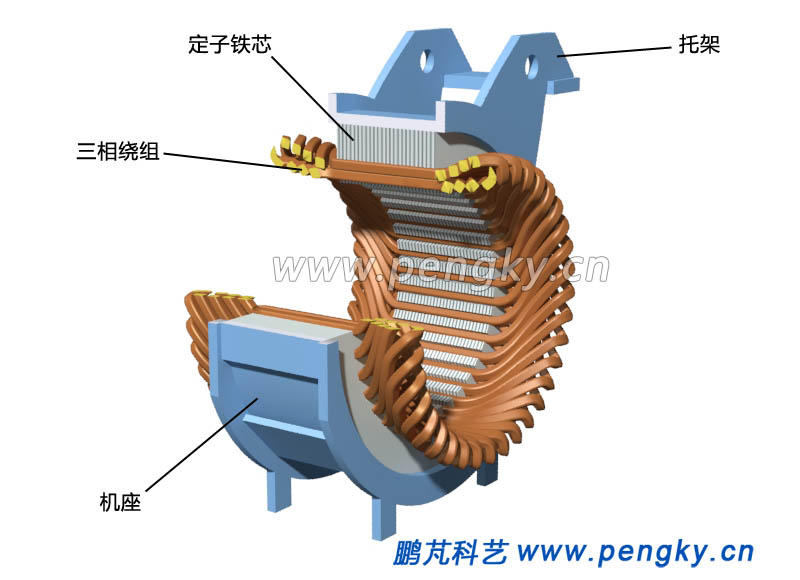

图5--装入机座的定子与绕组剖视图 |
转子结构 |
转子铁芯由导磁良好的硅钢片叠成,外圆周有46个线槽,在铁芯上有通风孔,用来散热并减轻质量,图6是压装上转轴的转子铁芯,在铁芯两端装上压圈。 |

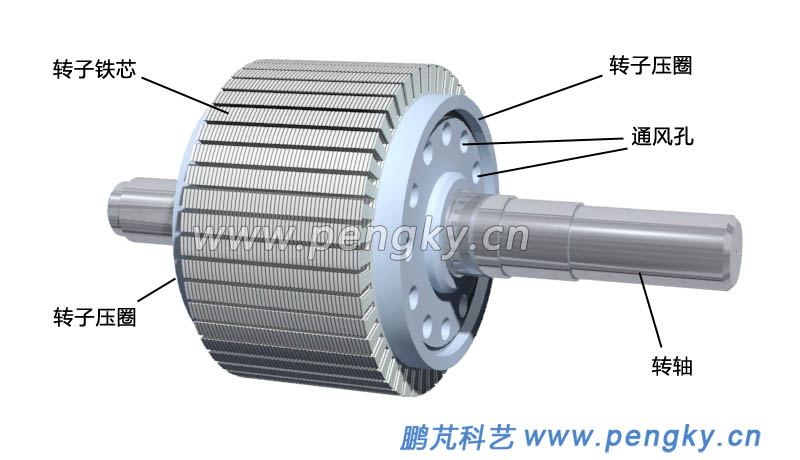

图6--转子铁芯与轴 |
在转子铁芯的槽内镶嵌转子导条,46根导条与两个短路端环组成鼠笼。导条采用黄铜制作,短路环采用纯铜制作,用银焊进行焊接,见图7。 |

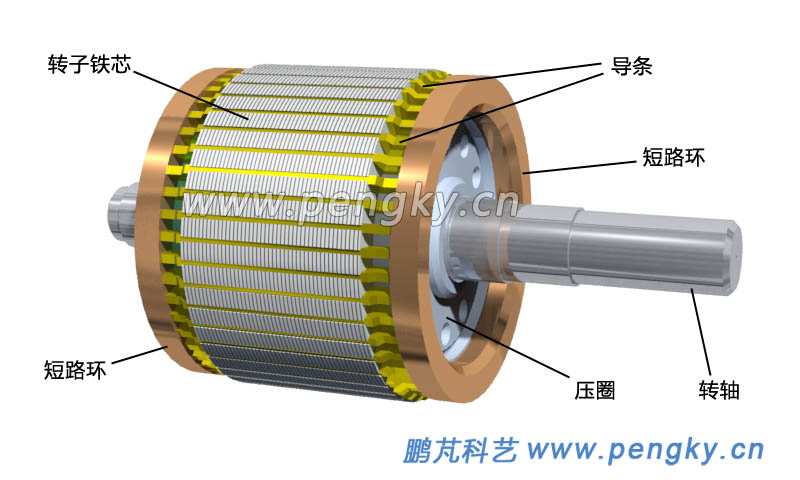

图7--鼠笼转子 |
隐去鼠笼以外的部分就可看到完整的鼠笼,见图8。 |

图8--转子鼠笼 |
在转子轴两端装上轴承,轴承安装在机座两端的端盖上,起到对转子的支撑作用,见图9。 |

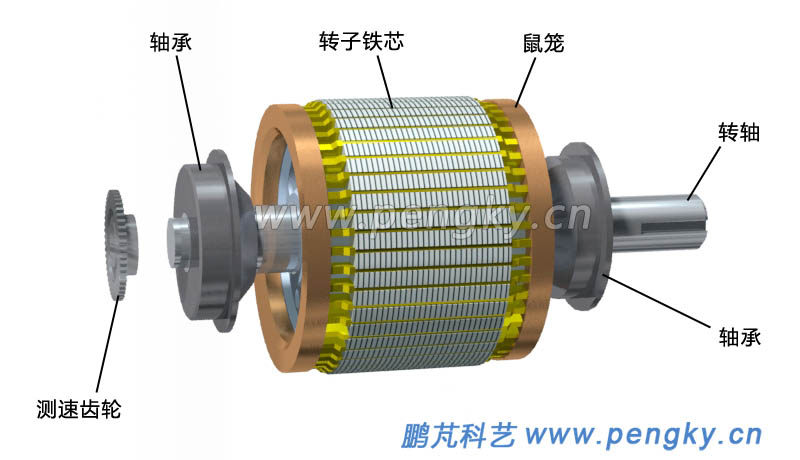

 图9--鼠笼转子与轴承 |
异步电机的控制需要准确检测转子的转速,通过转差率控制电机的转矩与效率。在电机非传动端的安装转速传感器,见图10,传感器安装在轴承外边,在转轴的轴端安装测速齿轮,齿轮随转轴同轴同步旋转。在齿轮的圆周安装磁敏传感器,齿轮转动时,会引起磁敏元件的磁通变化,从而输出脉冲信号,磁敏传感器测转速的原理在磁敏电阻转速传感器课件介绍。 |

图10--电机的速度传感器 |
整机 |
把转子、轴承、端盖安装在定子机座上,一个完整模型就完成了,见图11。 |

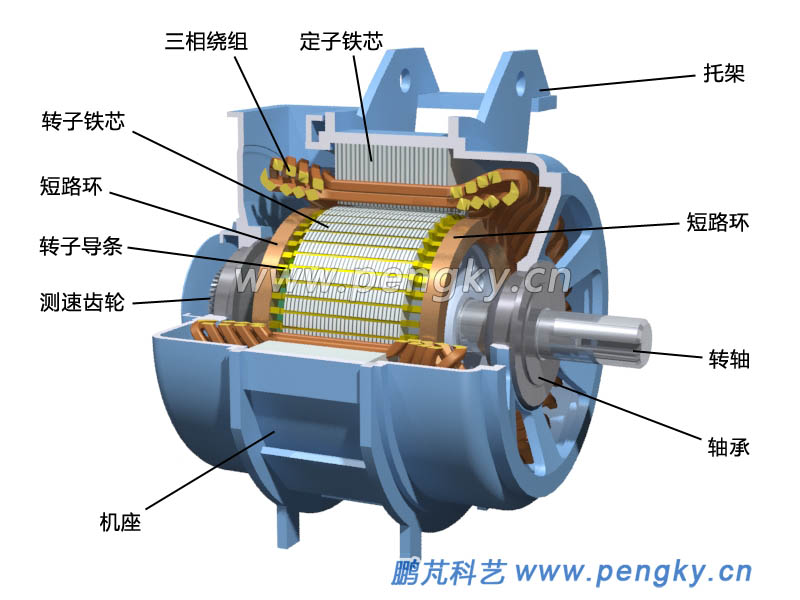

图11--三相异步牵引电机剖视图 |
图12是三相异步牵引电机模型的外观图。 |

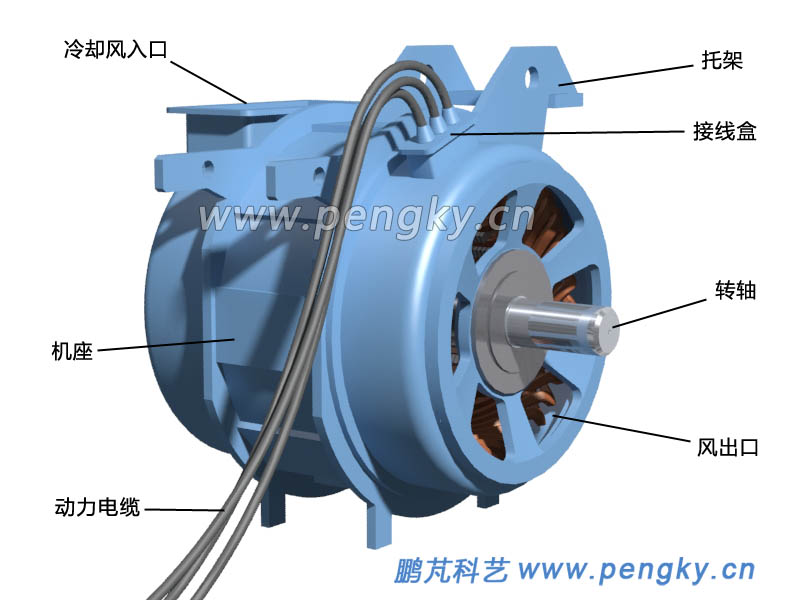

图12--三相异步牵引电机外观图 |
图13是三相异步牵引电机模型反方向的外观图。 |

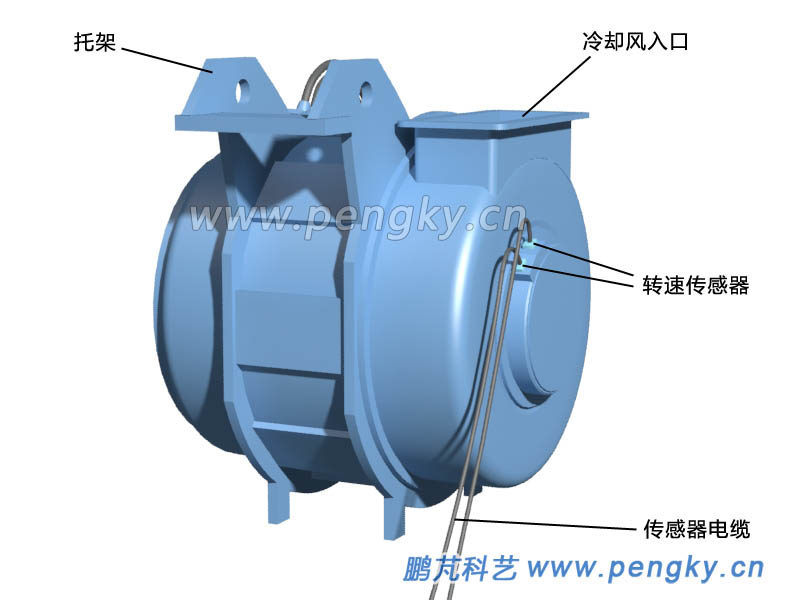

 图13--三相异步牵引电机外观图(二) |
三相异步牵引电机采用风冷,在牵引电机旁有一台离心送风机,从风机出来的冷空气进入牵引电机后,穿过定子与转子间的气隙与转子通风孔后从前端盖排出,在前端盖外装有风罩,把散出的热空气转向排出,在图14的照片上的电机就安装了风罩。 |

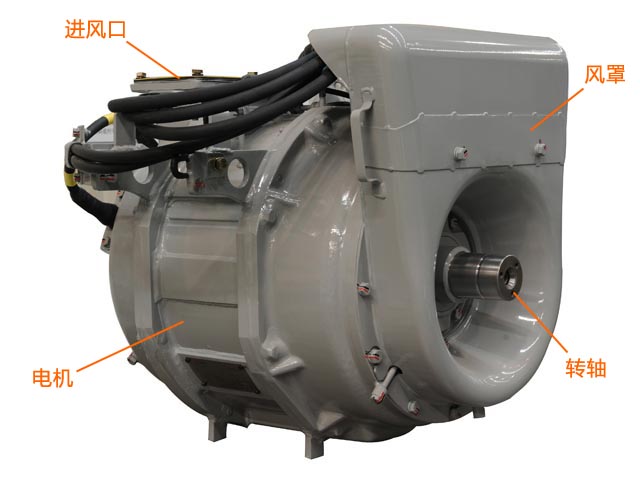

图14--三相异步牵引电机照片(照片来自网络) |
三相异步电机结构简单,维护量很小,在动车牵引电机中得到普遍应用。电机转轴与安装在轮对轴上的齿轮减速箱连接,齿轮箱的小齿轮齿数28,大齿轮齿数85,传动比为3.036。
下面有一段三相异步牵引电机模型的旋转动画 |
|
三相异步牵引电机模型的旋转动画 |
 |
|
