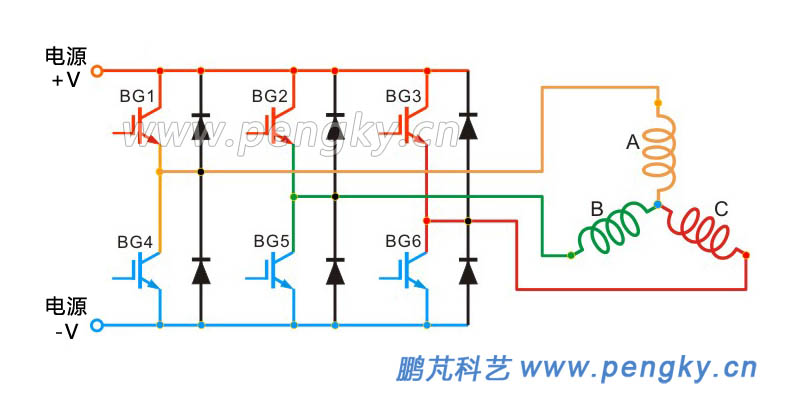

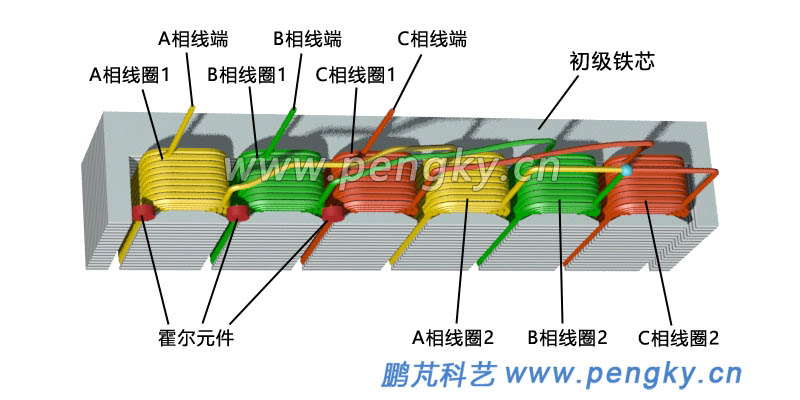

电机星形绕组的驱动电路是开关晶体管组成三相逆变器，图2是星形绕组与开关晶体管连接示意图。分数槽集中绕组永磁电机的工作原理完全不同于三相正弦波的永磁同步电动机，其三相逆变器输出波形为方波，而且每一时刻仅有两相线圈通电。开关晶体管的切换由位置检测装置控制，采用霍尔元件检测永磁体的极性与翻转，三个霍尔元件分别安装在三相线圈的三个前沿位置，见图5，装在每相第一个线圈前沿或第二个线圈前沿效果是相同的。

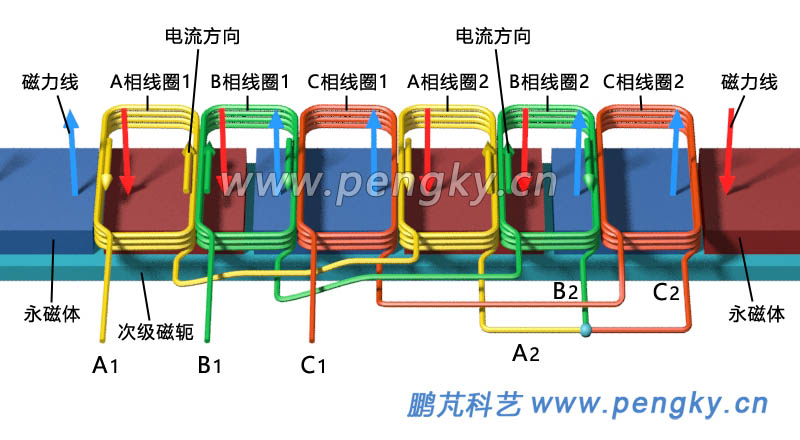

用一段动画来演示电机的工作过程，为显示方便采用初级静止次级运动的形式。图3是动画的截图，为方便观察初级没有显示铁芯，仅有空心线圈，有电流通过的线圈在线圈有效边上有箭头显示电流方向。

深蓝色的永磁体表示上表面是北极，有向上的蓝色箭头线表示磁场方向；深红色的永磁体表示上表面是南极，有向下的红色箭头线表示磁场方向。霍尔元件安装在两个线圈之间位置（见图5），每到两个永磁体之间位置运动到两个线圈相邻位置时，相应线圈电流就进行切换。

下面观看分数槽集中绕组永磁直线电机的工作原理动画，在动画上方用文字标注导通的开关晶体管与线圈通电状态。可以用左手定则来分析线圈边所受磁场力，注意由于相邻两个线圈边处于同一铁芯槽内，要把两个线圈边作为一根导线来分析受力状态。

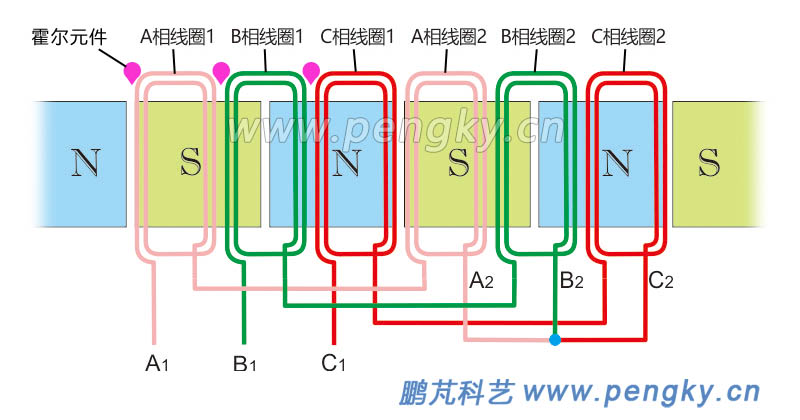

次级由若干个永磁体正反排列组成，4个永磁体的排列长度等于6个线圈，见图1。永磁体固定在次级磁轭上，磁轭由导磁良好的铁质材料制成。

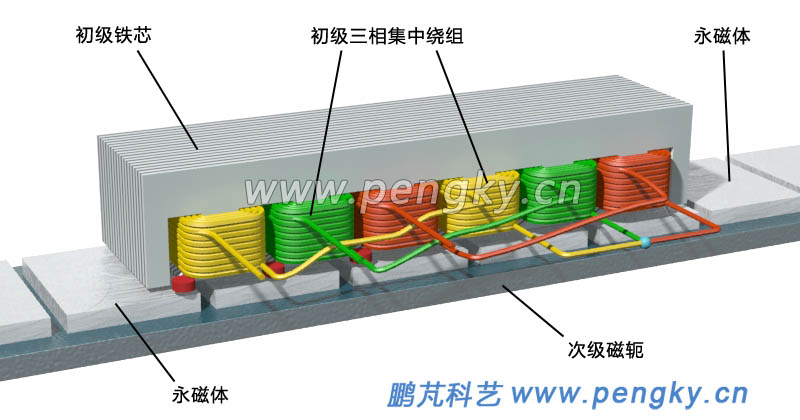

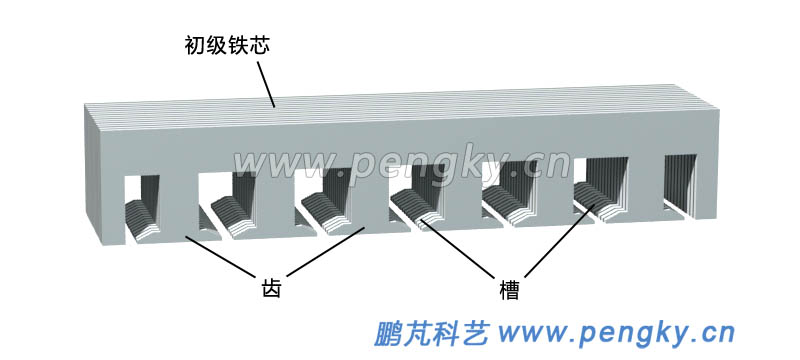

长次级固定在电机机座上，机座有导轨，初级铁芯通过滑动轴承安装在导轨上，初级铁芯与永磁体间有空隙，可在导轨上自由滑行，有关具体机械结构这里就不介绍了，图6是直线电机的结构示意图，仅显示初级与次级的状态。

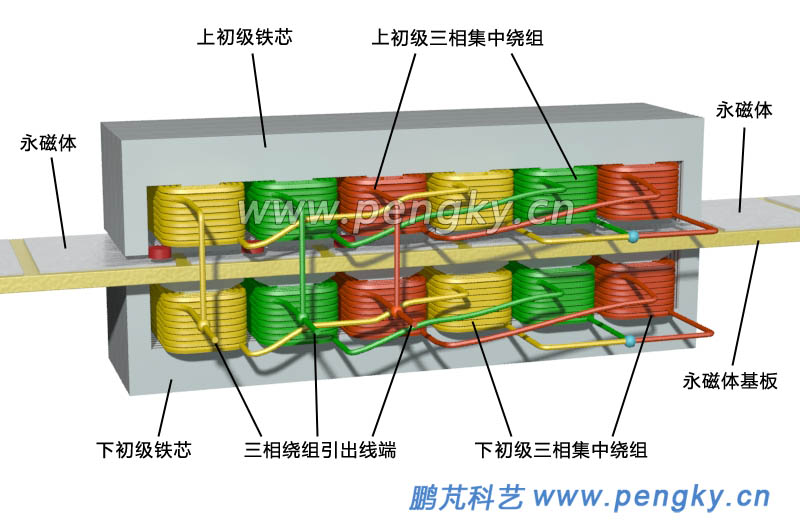

分数槽集中绕组永磁直线电机同样可以采用双边结构，图7是其结构示意图，仅显示初级与次级。上初级与下初级的铁芯与三相绕组相同，上下两个三相绕组并联。也可以把4个A相线圈串联，4个B相线圈串联，4个C相线圈串联，然后再连成星形接法。

长次级的永磁体固定在永磁体基板上，基板由不导磁的硬质材料做成。
