单库双向潮汐发电站
Single Basin Double-Way Tidal Power

本节介绍最多采用的潮汐电站形式——单库双向潮汐发电站,在上节中介绍了单库双向潮汐发电站的基本组成与布置。下面主要介绍电站部分。

由于潮汐电站水头很低,只有小型潮汐电站可能使用立轴水轮机,大部分都采用贯流式水轮机,贯流式水轮机有以下三种基本形式,都可以实现双向运行,可根据情况选用一种。

轴伸贯流式水轮发电机组的水轮机置于流道中,发电机置于陆地上,有检修方便、效率较高等优点,适用于潮差5m以下的中小型机组。国外某潮汐电站采用的轴伸贯流式机组功率达30MW。

竖井贯流式水轮发电机组是将发电机置于具有流线形断面的竖井中,具有运行方便、发电机通风冷却条件较好等优点,竖井贯流式水轮发电机组在中小型潮汐电站机组中应用较多。

对于大中型潮汐电站较多采用灯泡贯流式水轮发电机组。灯泡贯流式机组具有流道顺直、水头损失小、单位流量大、效率较高、体积较小及厂房空间较小等优点,图1是采用灯泡贯流式水轮发电机组的潮汐电站示意图。

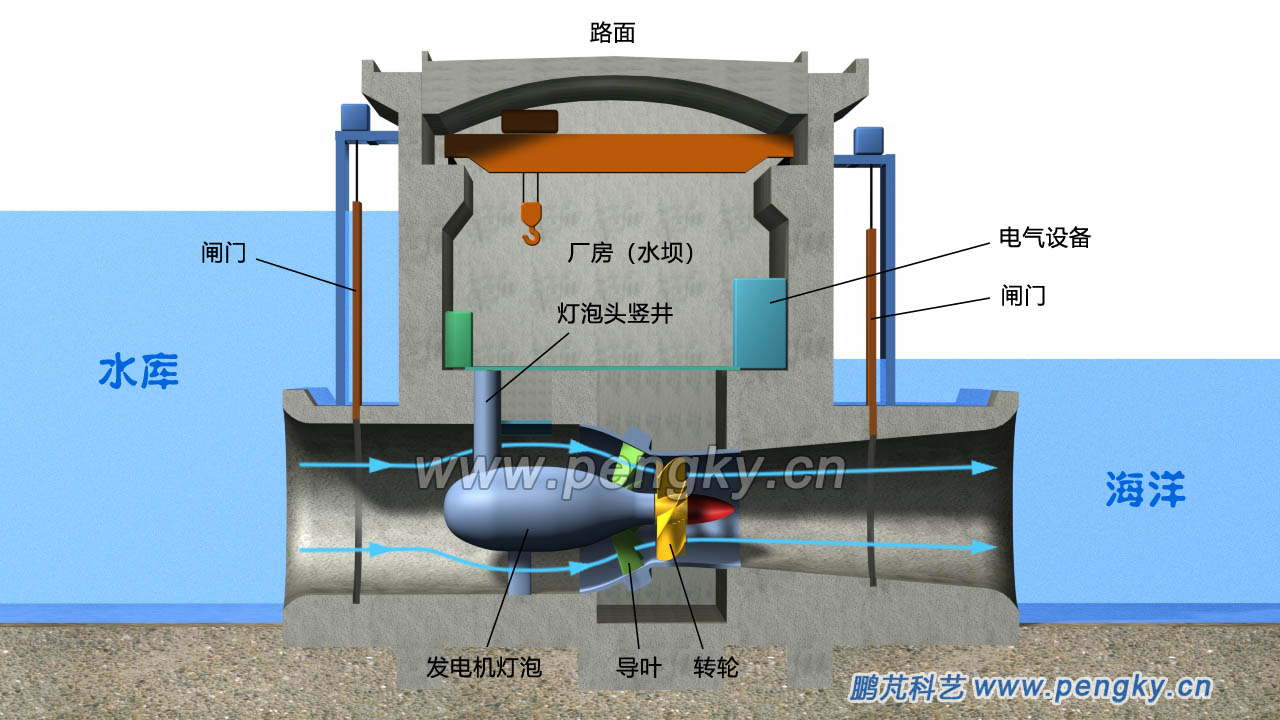

灯泡贯流式水轮发电机组的潮汐电站进水状态

图1--灯泡贯流式水轮发电机组的潮汐电站进水状态

电站厂房就在大坝内,坝顶又是公路。灯泡式水轮发电机组主要由发电机、导叶、转轮、灯泡组成:灯泡是发电机的流线型外壳,发电机安装在灯泡壳内;导叶既可控制水轮机运行时水流量的大小,也要在停机时切断水流;在灯泡式水轮机两侧有闸门在检修或特殊情况时关闭。

转轮与发电机为双向运行设计,两个方向的水流都可高效发电;根据需要也可选用可逆机组,在必要时做水泵使用。有关灯泡贯流式水轮机的结构与原理参考“水轮机”栏目“灯泡贯流式水轮发电机组”章节。

图1是潮汐电站的充水发电工况示意图,潮位高时水从海洋流向水库,推动发电机组发电,图中蓝色箭头线是进入灯泡贯流式水轮机的水流走向。

图2是潮汐电站的泄水发电工况示意图,潮位低时水从水库流向海洋,也推动发电机组发电,图中蓝色箭头线是进入灯泡贯流式水轮机的水流走向。

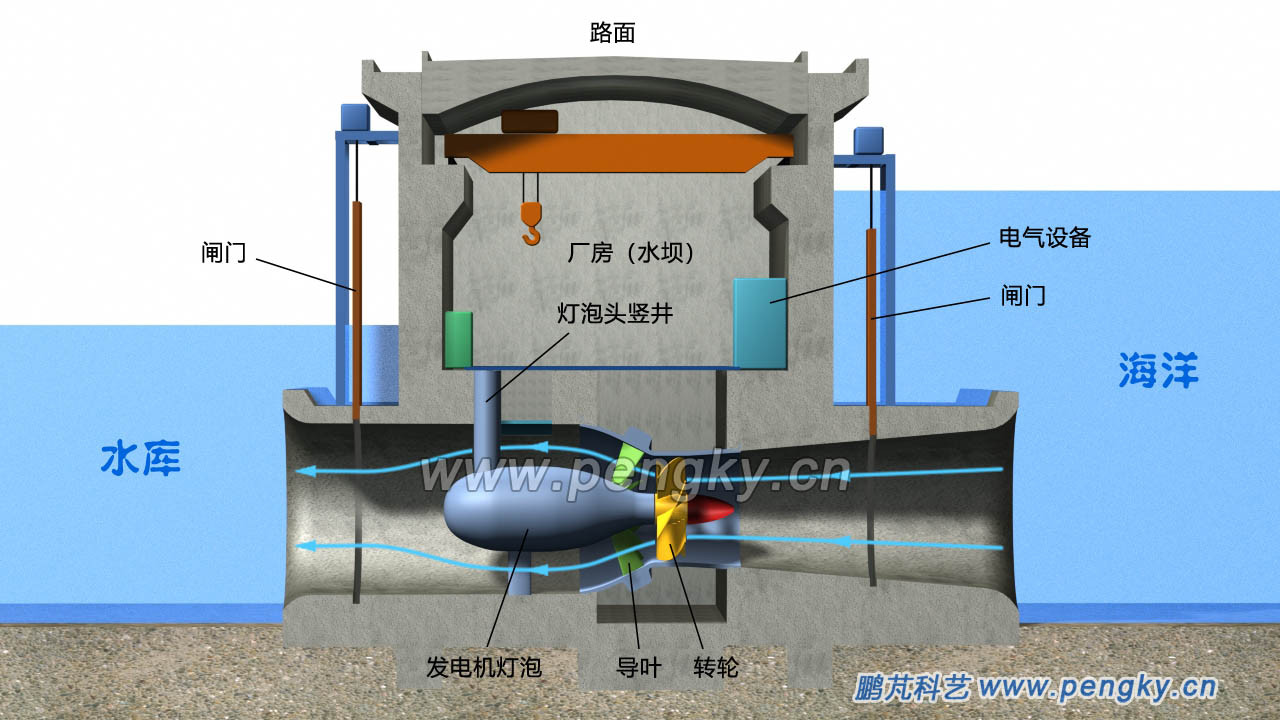

灯泡贯流式水轮发电机组的潮汐电站出水状态

图2--灯泡贯流式水轮发电机组的潮汐电站出水状态

下面是采用灯泡贯流式水轮发电机组的潮汐电站运行动画,动画前段是是潮汐电站的充水发电工况,动画后段是潮汐电站的泄水发电工况。动画中运动的蓝色小球代表水流。

灯泡贯流式水轮发电机组潮汐电站运行动画


目前世界上运行的大型潮汐电站均采用灯泡贯流式水轮发电机组。其中法国朗斯潮汐电站是最大的潮汐电站,采用单库双向发电方式。装机24台,单机功率10MW,1967年投运。朗斯电站机组为可逆式灯泡贯流发电机组,除正向发电、反向发电、正向泄水和反向泄水外,还能正向泵水和反向泵水,在必要时进行抽水蓄能。图3是该潮汐电站的照片。

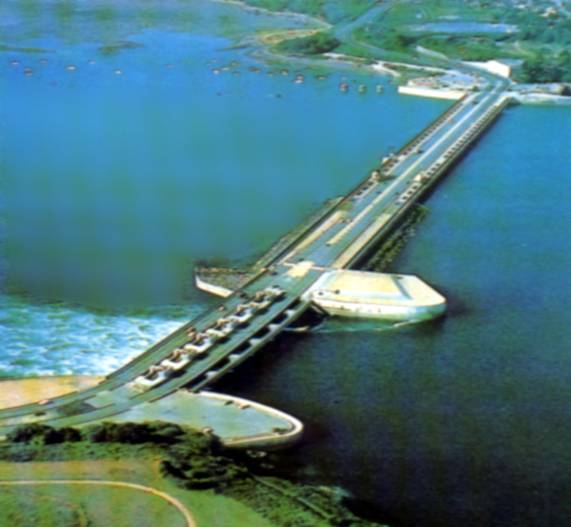

图3--法国朗斯潮汐电站(照片来自网络)

我国在运行的最大潮汐电站是浙江温岭江夏潮汐电站,采用单库双向发电方式。电站装机6 台,总装机容量为3200kW,1985年底投运,后来加装1台700kW 全贯流式机组,总装机容量达到3900kW。图4是该潮汐电站的厂房剖面图,图5是该潮汐电站的照片。

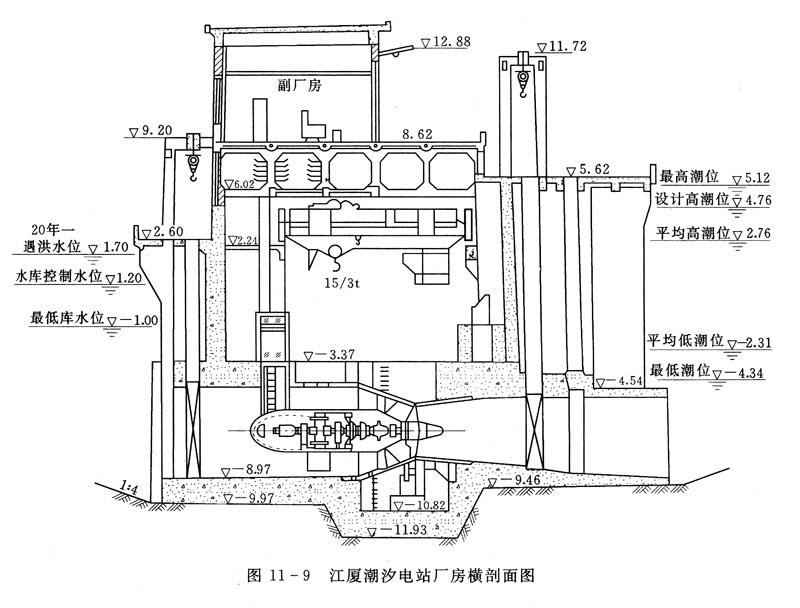

江厦潮汐电站厂房剖面图

图4--江厦潮汐电站厂房剖面图(图片来自教科书)

图5--江厦潮汐电站(照片来自网络)
