中间转子盘式发电机
Intermediate Rotor Disc Generator

由于盘式电机的轴向尺寸短,直径大,易制成多极结构,有较高的功率和质量比,盘式电机可以做得较薄,安装在垂直轴风力机的转轮上对风的阻力小,是直驱式垂直轴风力机的优选机型。盘式电机的定子与转子都呈平面圆盘结构,属轴向气隙磁通,定子与转子轴向交替排列,下面通过一个模型介绍直驱中间转子盘式风力发电机。

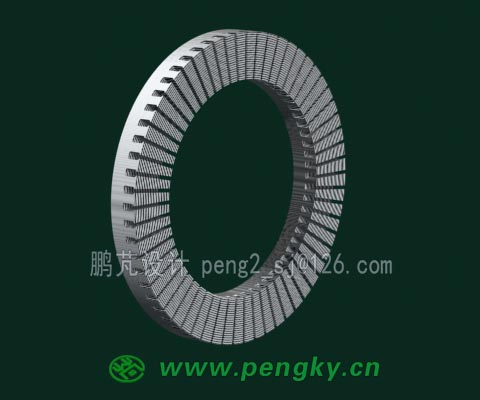

中间转子永磁盘式电机的定子铁芯有左右两个,图1是一个盘式定子,由于盘式发电机的通过定子绕组的磁力线是轴向走向,在电机旋转时是绕轴运行的,所以定子的硅钢片是绕制的,在一侧有绕组的嵌线槽。

盘式定子铁芯

图1--盘式定子铁芯

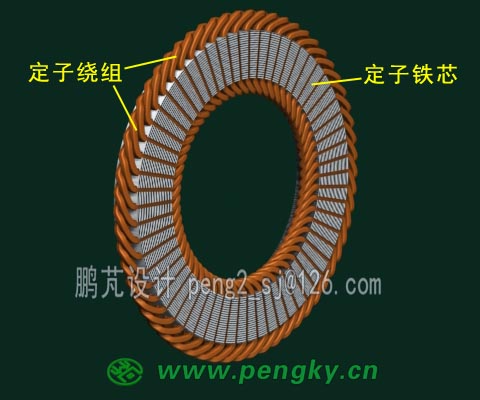

在定子线槽内分布着定子绕组,按三相布置,单个绕组呈扇形状,见图2。

盘式定子铁芯与绕组

图2--盘式定子铁芯与绕组

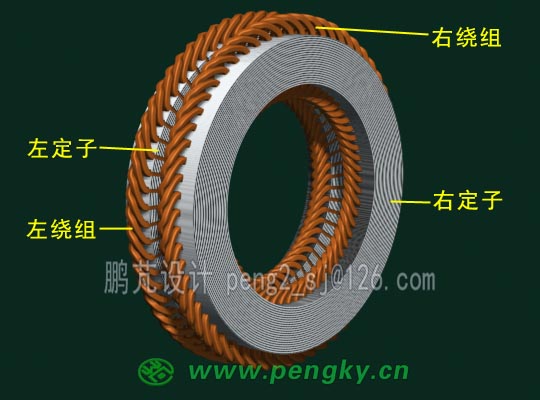

定子铁芯有两个,右定子铁芯与左定子铁芯结构一样,只是反个面而已,见图3。

左侧与右侧盘式定子铁芯

图3--左侧与右侧盘式定子铁芯

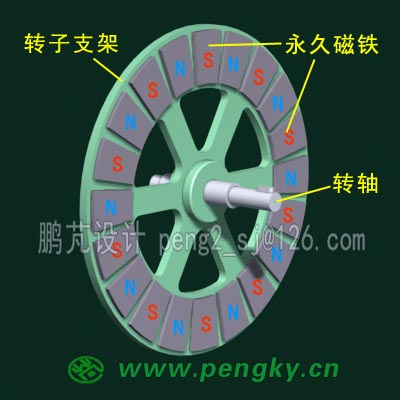

转子由永久磁铁制成的磁极组成,磁铁固定在非导磁材料制成的转子支架上,图4是转子的结构图。

盘式中间转子

图4--盘式中间转子

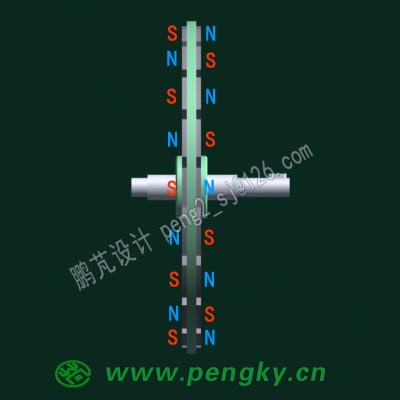

每块磁铁的磁极在转子支架的两面,见图5。

中间转子的磁极分布

图5--中间转子的磁极分布

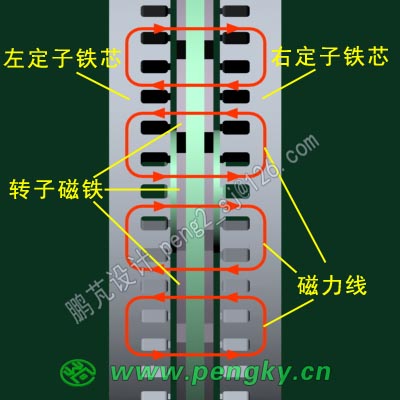

图6表示了磁力线在转子与定子间的走向,可看到在通过定子嵌线槽平面(或气隙平面)的磁力线方向是轴向的。

中间转子的磁力线走向

图6--中间转子的磁力线走向

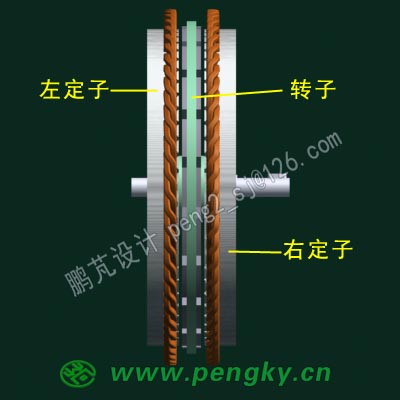

图7是转子与定子在轴向的布置图

中间转子与定子的布置图

图7--中间转子与定子的布置图

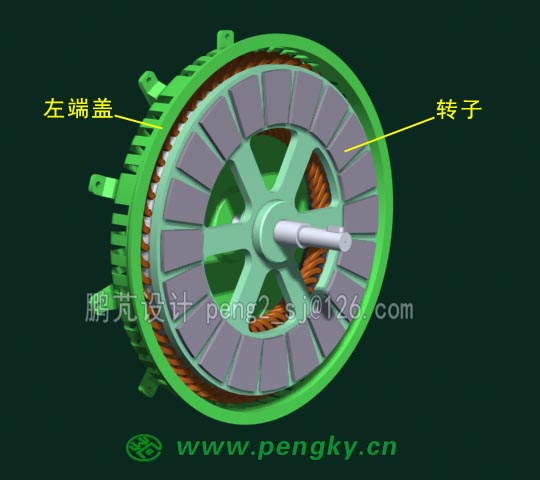

先把左定子固定在左端盖中,再装上转子,见图8。

左定子与转子

图8 左定子与转子

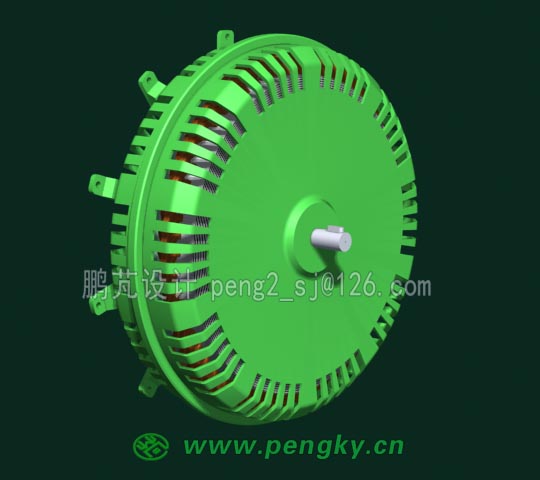

把右定子固定在右端盖中,左右端盖扣紧固定,发电机就组装好了,图9为发电机外观图。

中间转子盘式发电机

图9--中间转子盘式发电机

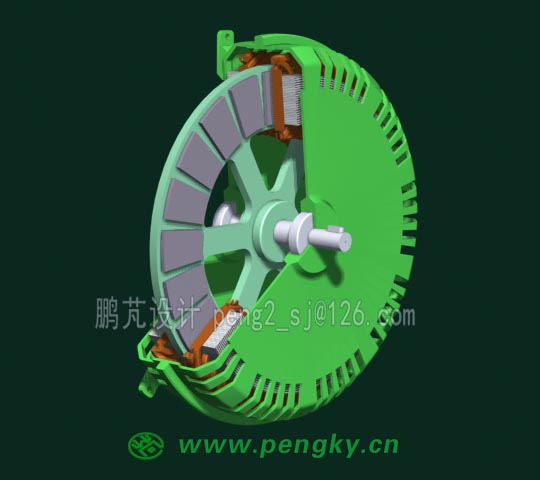

图10为中间转子盘式永磁发电机的剖面图

中间转子盘式发电机剖面-1

图10--中间转子盘式发电机剖面-1

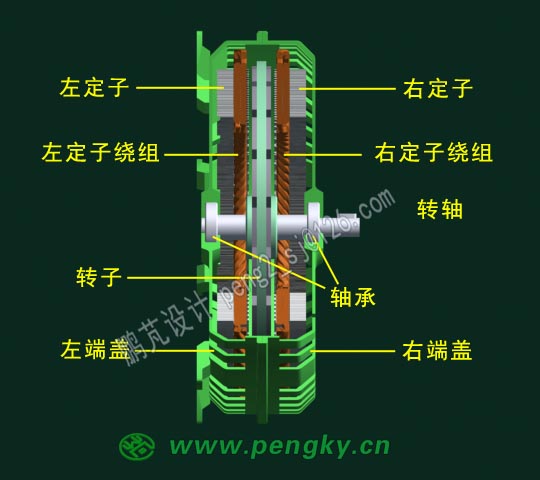

图11为侧视的剖面图

中间转子盘式发电机剖面-2

图11--中间转子盘式发电机剖面-2

请观看直驱中间转子盘式永磁发电机的3D动画

直驱中间转子盘式永磁发电机3D动画
