直流电动机模型 |
Direct Current Motor Model |
在直流电动机原理课件中已对直流电动机的基本原理作了介绍,但它距实际应用的直流电动机结构相差较大,下面介绍一台与真实直流电动机结构相近的原理模型。 |
定子与转子铁芯 |
电机的定子主要用来产生磁场,该模型定子有一对磁极,由导磁良好的钢铁制成,磁极的的磁力由一个U型永久磁铁产生,浅蓝色箭头线表示磁场方向。 |

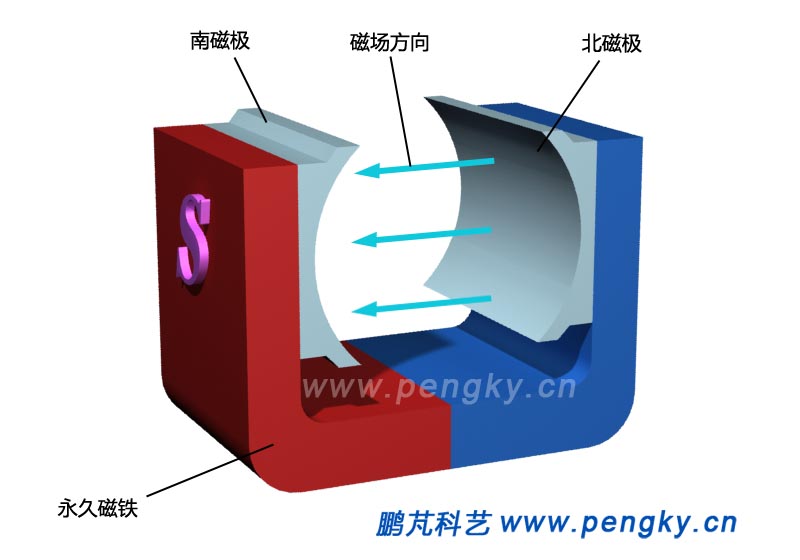

图1--永久磁铁的磁极 |
电动机旋转部分是转子,在电机中起着机械能与电能之间转换的部件称为电枢,直流电机的电枢就是转子。转子安装在两个磁极之间。为减小两磁极间的磁阻,增强两磁极间的磁通密度,转子铁芯(电枢铁芯)由导磁良好的材料制作,在转子的圆周有8个线槽,用来嵌放转子的线圈。由于转子在旋转中通过的磁通方向是不停变化的,为防止涡流损耗,转子由硅钢片叠成,每片表面涂有绝缘请漆。 |

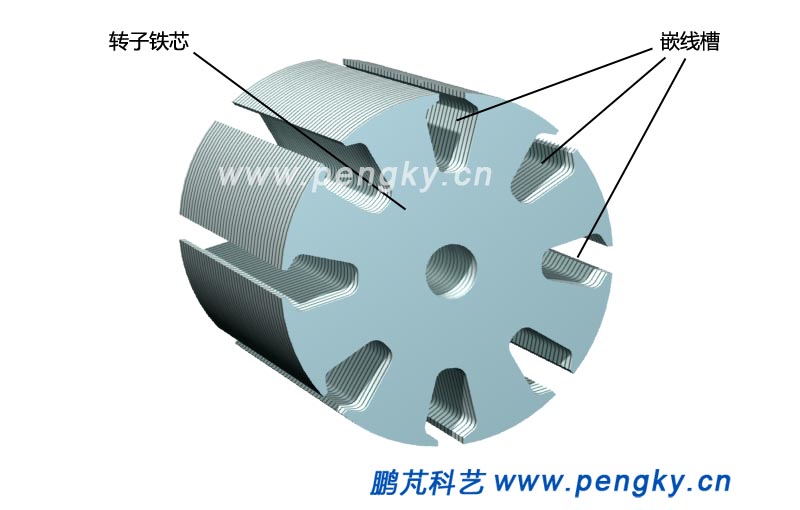

图2—转子铁芯 |
转子铁芯安装在定子两个磁极之间,与定子磁极间有很小的缝隙(气隙),可自由旋转。 |

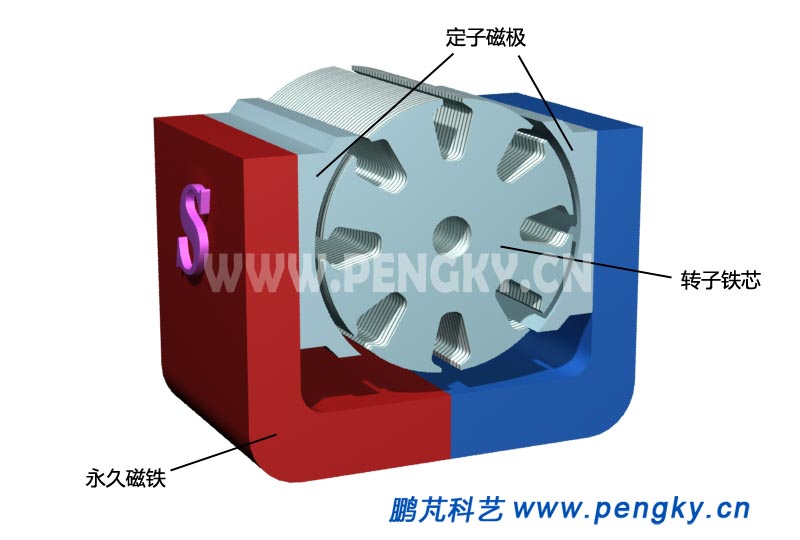

 图3--定子与转子铁芯 |
电枢 |
电枢铁芯的8个线槽里嵌有8个线圈,组成电枢绕组,为便于观察,采用一个单圈线框代表一个转子线圈,图4是一个线框。嵌在槽内的称为有效边,露在槽外的称为端部。 |

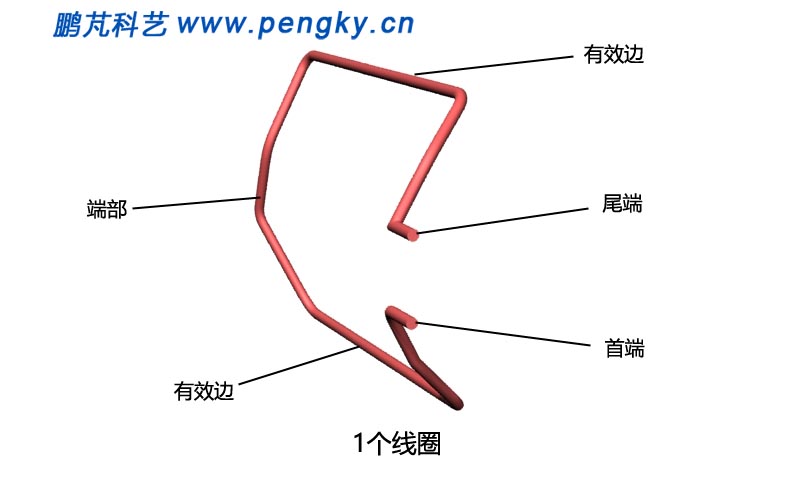

 图4--一个转子线圈 |
绕组采用叠绕法,每个线圈是一样的,在8个线槽顺序嵌放转子线圈(线框),为便于观察不显示转子铁芯,绕组的首尾端依次焊接,图5是嵌到第4个绕组时的状态。 |

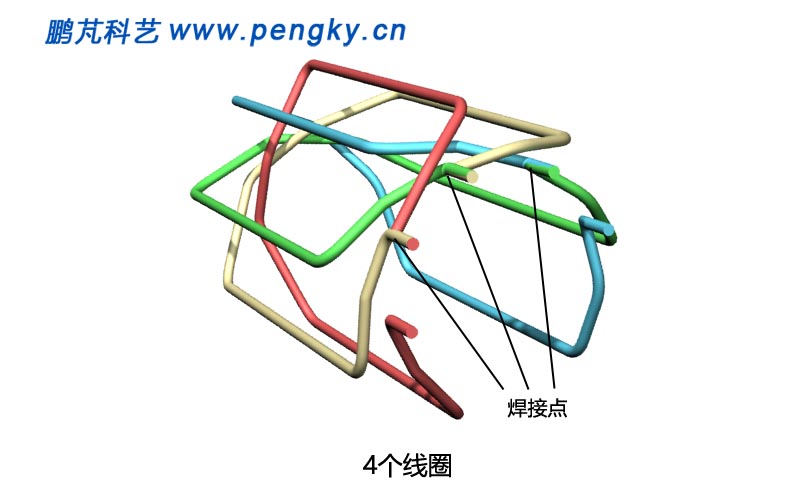

图5--四个转子线圈 |
图6是嵌好全部8个线圈的状态,在每个线槽内有两个线圈的有效边。 |

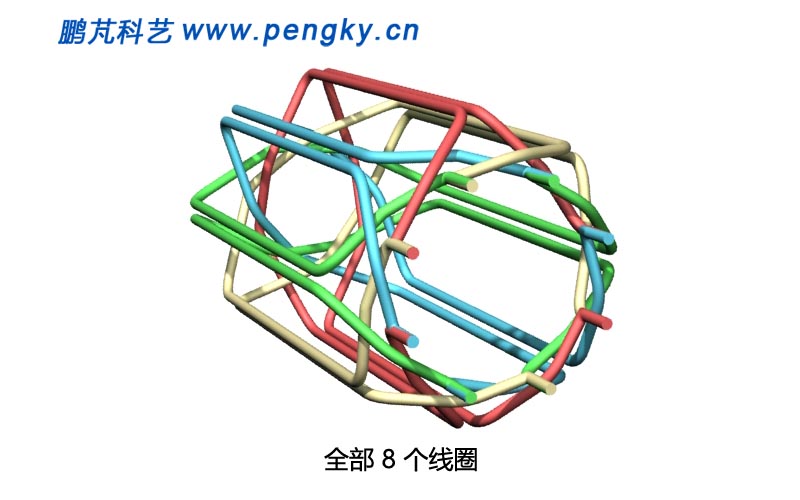

图6--全部八个转子线圈 |
再把转子铁芯显示出来。 |

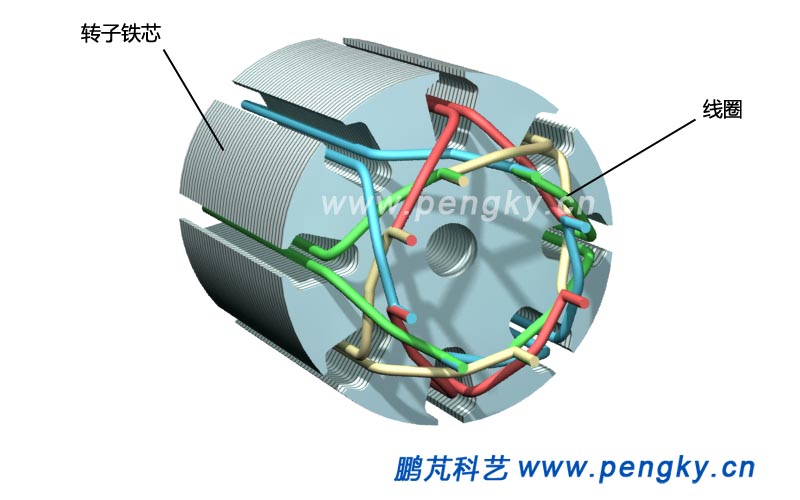

 图7--转子铁芯与转子线圈 |
换向器有8个铜制换向片,排成圆筒形,换向片间留有缝隙,相互绝缘。把转子线圈的引出线按规律焊接在换向片上,其连接见图11。 |

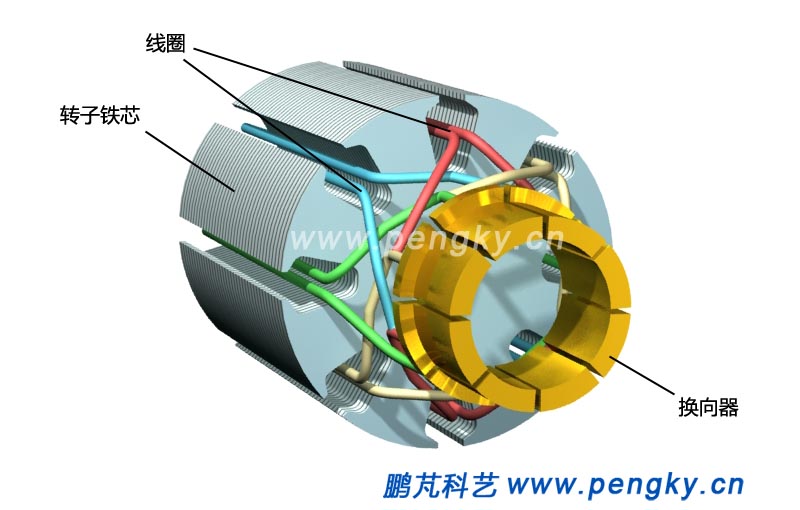

 图8--直流电机电枢 |
电机模型 |
把嵌有绕组的转子插入两磁极之间,两个嵌有石墨块的电刷靠在换向器两侧。 |

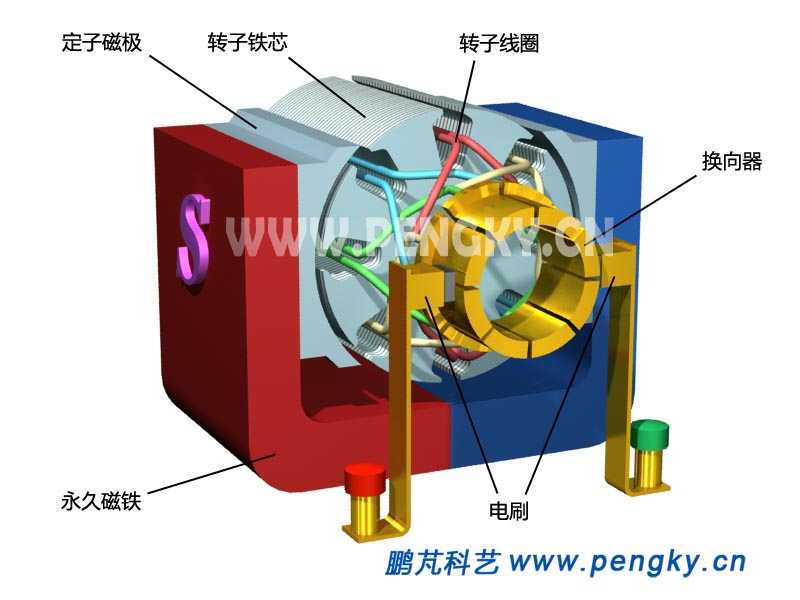

 图9--直流电机原理模型 |
用一个3D动画来演示电动机的工作状态,图10是动画的截图,为便于观察,不显示磁极与磁铁,仅显示磁极的磁力线;转子铁芯也以半透明显示。
在两电刷上接通电源,可在图上看到每个线槽中线框的电流方向,线框受磁场作用力,转子开始旋转,线框受力方向依左手定则判断。 |

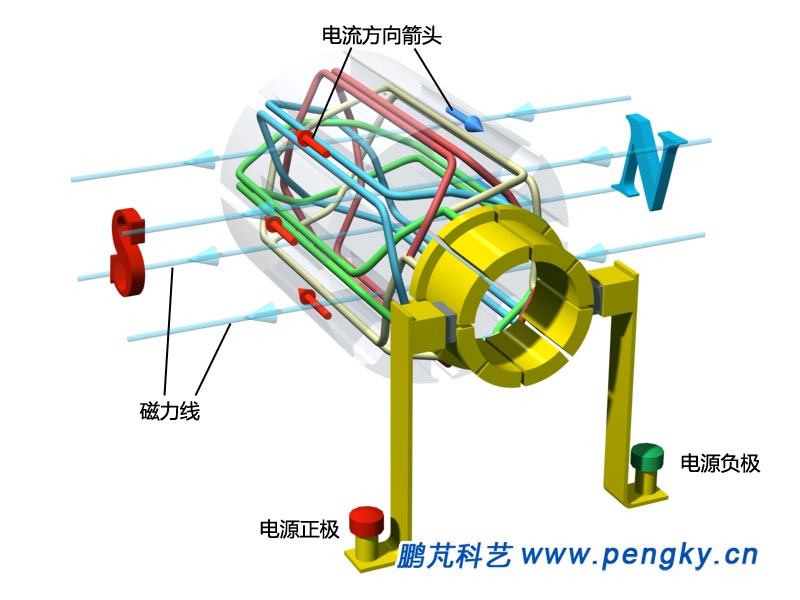

 图10--通电转子绕组在磁场中受力 |
请观看直流电机转子绕组通电旋转3D动画。动画格式:.mp4, 分辨率:800x600。 |
|
直流电机转子绕组通电旋转3D动画 |
 |
8槽电机电枢绕组展开图 |
本直流电动机模型是2极8槽直流电机,其电枢绕组通常采用展开图表示,见图11。
图中部是电枢的8个槽,每个槽中嵌有2个线圈的有效边;图中上部分是两个主磁极,磁极宽度与3个电枢槽对应;图中下部分是换向器与电刷。设定电刷正负极,在图中各个元件标有电流方向箭头。可见在同一磁极下对应的每一个元件有效边电流方向是相同的,保证受电磁力的方向是相同的。 |

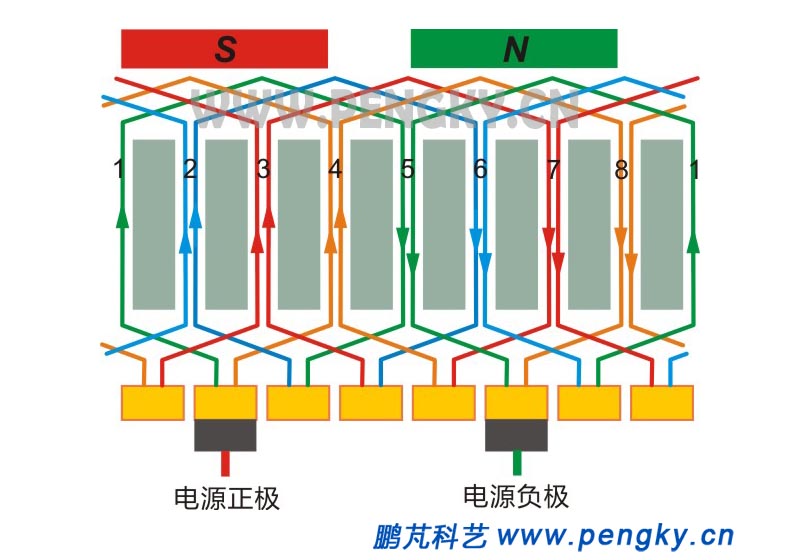

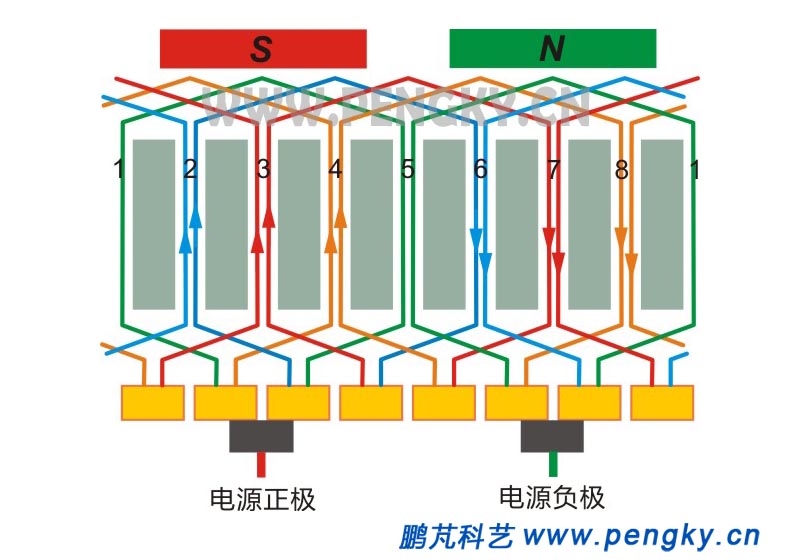

图11—电枢绕组展开图 |
图13是是电枢线圈进入换向时的状态,有效边进入两个主磁极间的线圈被短接无电流。 |

图12—电枢绕组展开图(换向位置) |
下面请观看电枢绕组展开图动画,动画演示了通电绕组在磁场中运动状态。动画格式:.mp4, 分辨率:800x600。 |
|
直流电机电枢绕组展开图动画 |
 |
实际的直流电动机模型 |
图13是这台直流电动机的实际模型,定子由磁轭、永磁体、磁极组成,永磁体采用銣铁硼材料制成,每个电枢线圈由多匝导线绕成。电动机各部件安装在底板上。 |

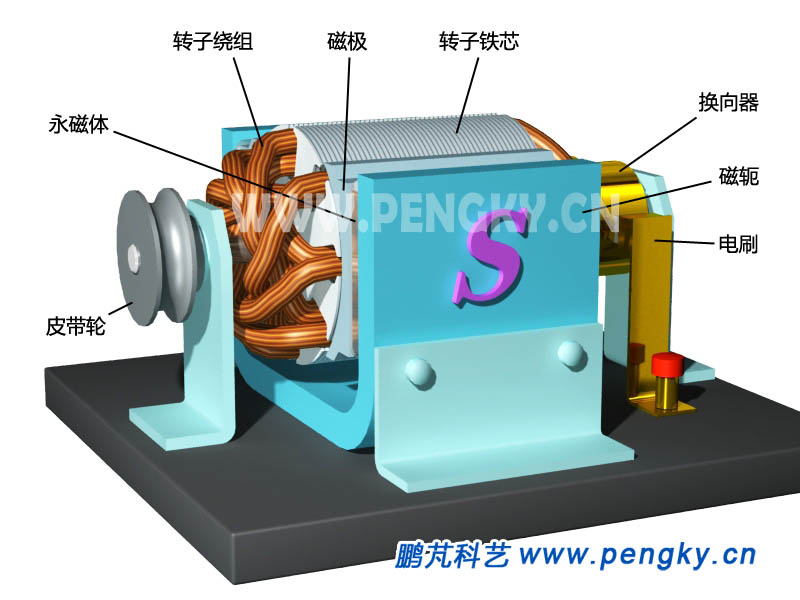

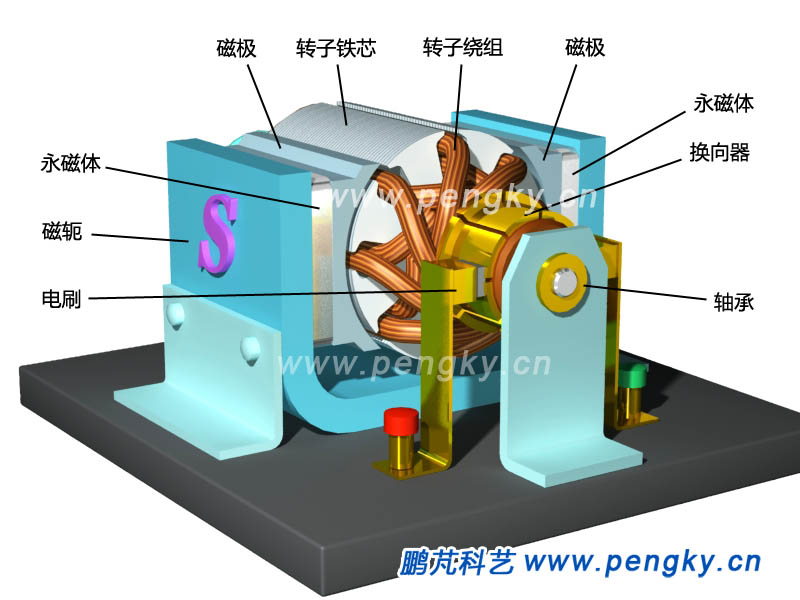

 图13—直流电动机模型 |
图14是从另一个角度看电动机模型。 |
 图14—直流电动机模型(2) |
请观看该电动机旋转动画。 动画格式:.mp4, 分辨率:800x600。 |
|
8槽直流电动机模型旋转动画 |
 |
|
