直流电动机原理

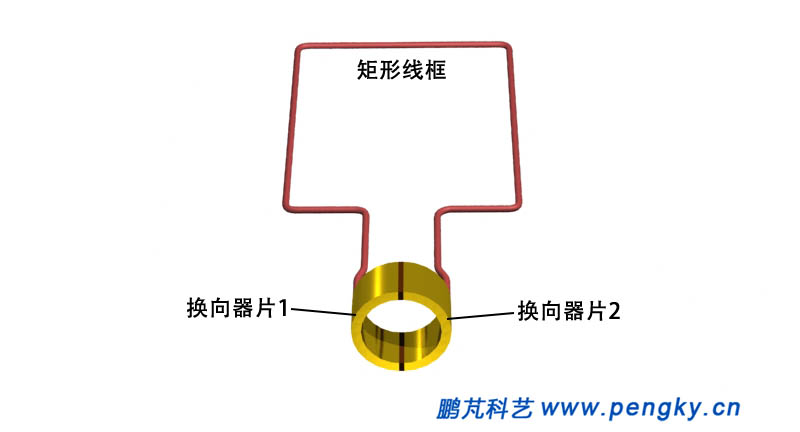

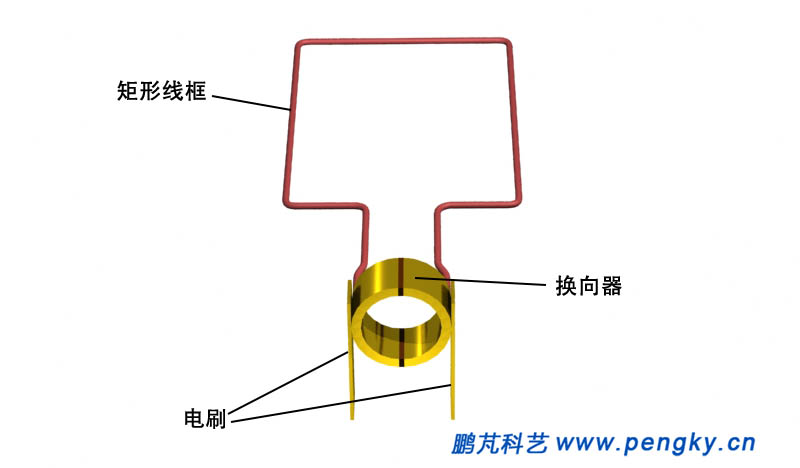

两片半圆周的铜片构成换向器，两个弹性铜片靠在换向器两侧是电刷，见图2。

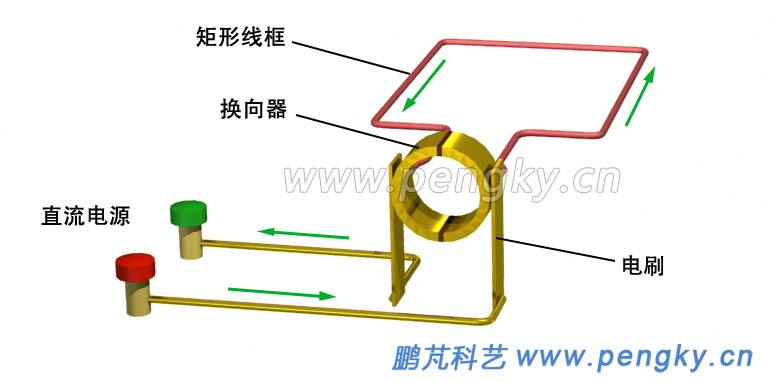

电源通过电刷向导线框供电，线框中就有电流通过，见图3。

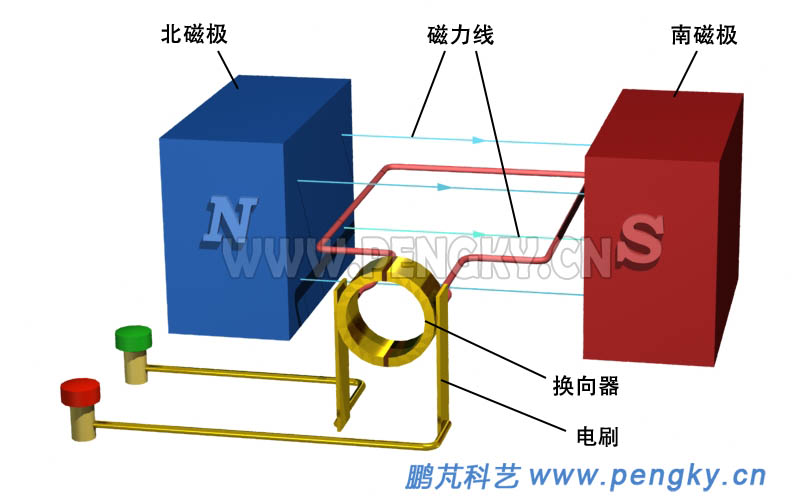

在线框两侧放一对磁极，形成磁场，线框处在磁场中，见图4。

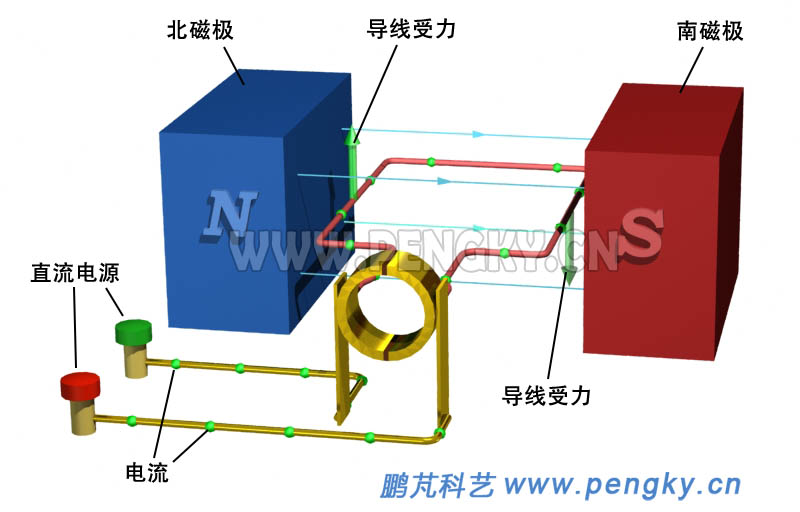

当线框通有电流时，两侧导线就会受到磁场的作用力，方向依左手定则判断，图中导线上绿色小球表示流动的电流、绿色半透明箭头是导线受力方向，见图5。

受到磁场的作用力的线框会旋转，当旋转90度后，换向器改变了线框电流的方向，于是导线框会连续旋转下去，这就是直流电动机的工作原理。

请观看直流电动机原理模型3D动画，在动画中有绿色半透明箭头表示作用力的方向，在线框中运动的绿色小球表示电流方向。
