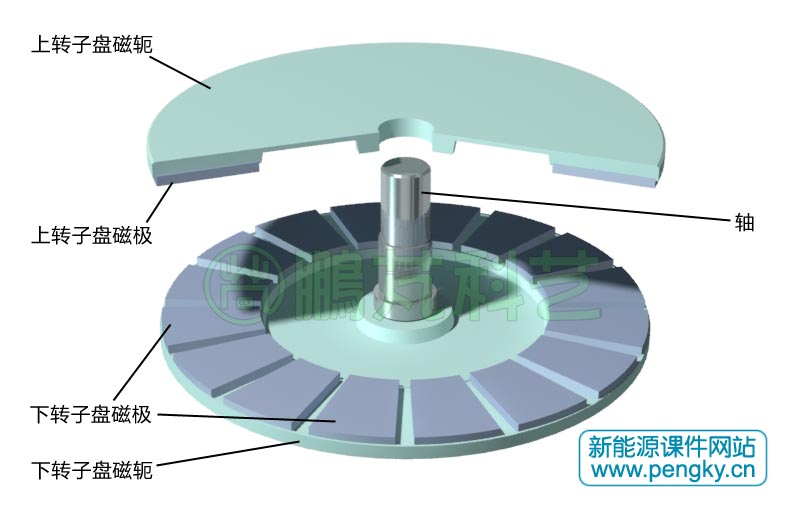

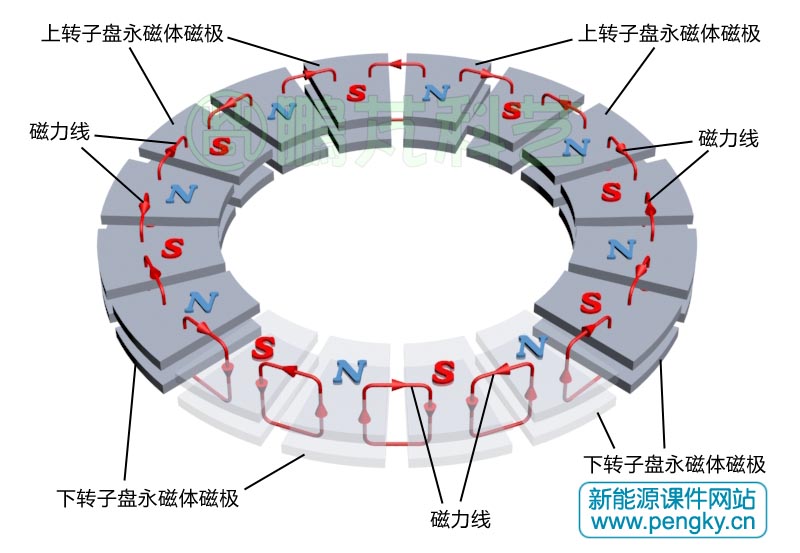

发电机转子结构与中间定子盘式永磁发电机相同，图1是转子结构图，图中下面的转子磁盘已固定在转轴上，上面的转子磁盘剖去部分，还未插入转轴固定。两个转子磁盘布置在定子的上下侧，转子磁盘由转子磁轭与贴在上面的永磁体磁极组成。永磁体磁极呈扇形，均匀的固定在转子磁轭上。

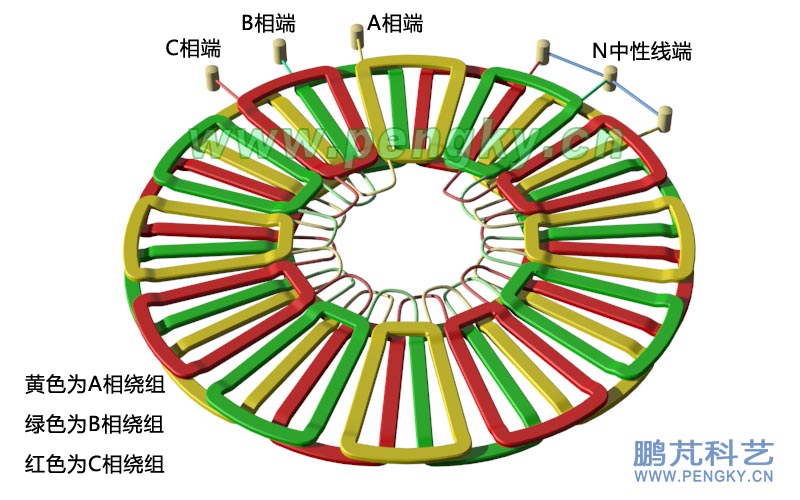

定子在上、下转子磁极之间的气隙中，定子只有绕组没有铁心，为了使气隙宽度尽量小，定子必须做得很薄，不能像有铁芯电机采用双层绕组，绕组必须采用单层绕法。每个线圈呈扇形，线圈由漆包线或其他绝缘导线绕若干圈制成，线圈截面都是扁形的。交叉排列，在磁极对应的部分只有单层线圈，每个线圈内外端部分要弯成如图3形状，保证两个线圈交叉放置时，线圈中部在同一平面上。

无铁芯盘式永磁发电机的线圈还有另一种绕法，适于业余手工制作的无铁芯盘式永磁发电机，有关内容在“平铺单层无铁芯盘式永磁发电机”课件介绍。

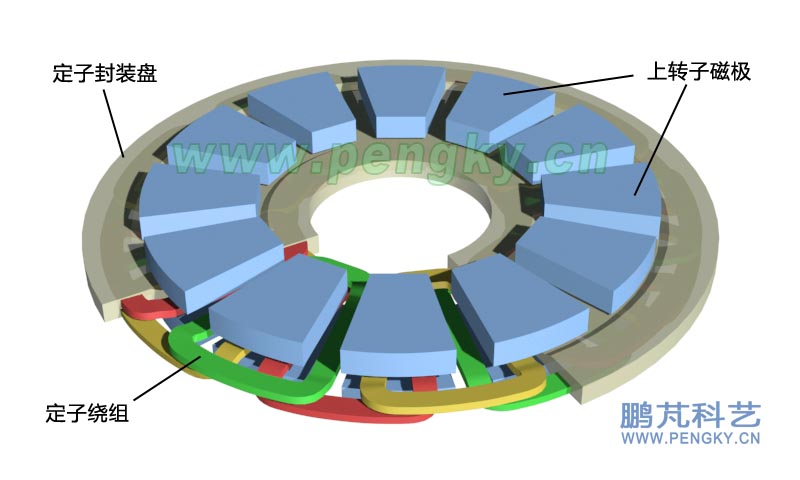

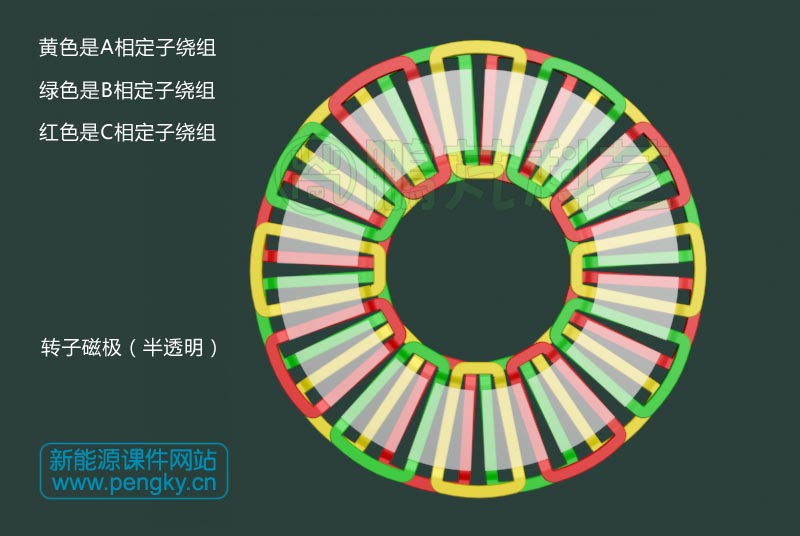

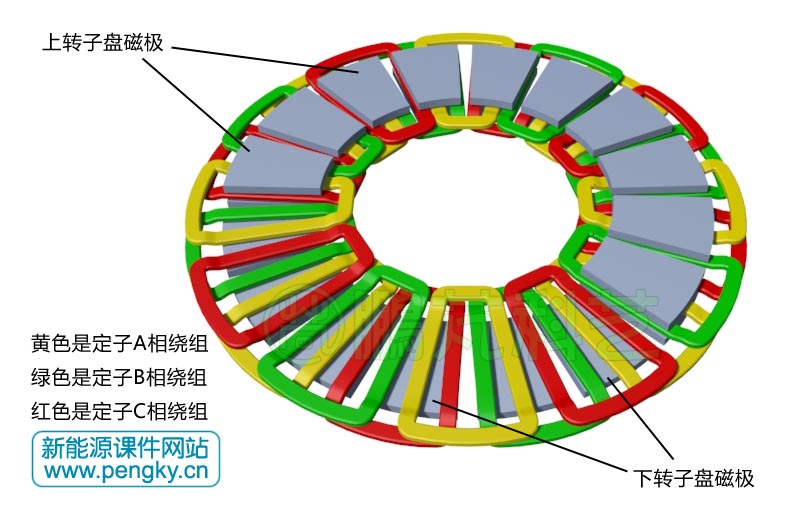

在图1中介绍了发电机转子结构，转子磁极在定子的上下方，图6显示了线圈与磁极的位置对应关系，下层转子有16个永磁体磁极，为清楚显示定子绕组的结构与分布，只显示了上层转子的10个永磁体磁极。

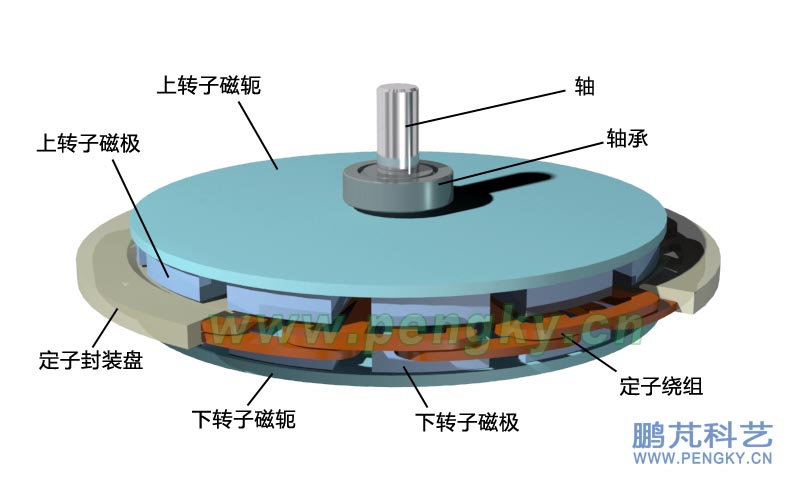

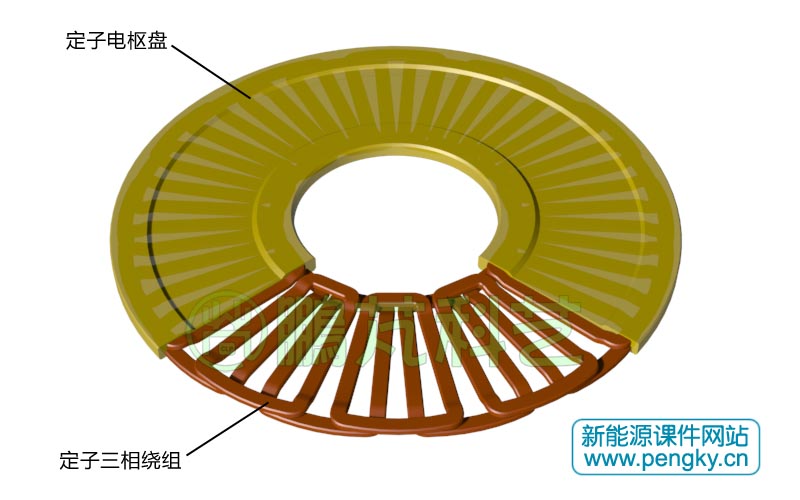

定子线圈全部封装在定子电枢盘内，封装材料多为环氧树脂等绝缘材料，封装好的定子电枢盘有足够的强度，图7是定子电枢盘结构图，图中的盘片剖开一个角度以便看清内部定子绕组。

定子电枢盘的制作较麻烦，目前有一些特殊的工艺通过印刷方式生产线圈，可使定子电枢盘的生产简单了许多，不过对于线圈匝数较多的制作还有些问题。3D打印技术的应用可使一些技术得以解决。

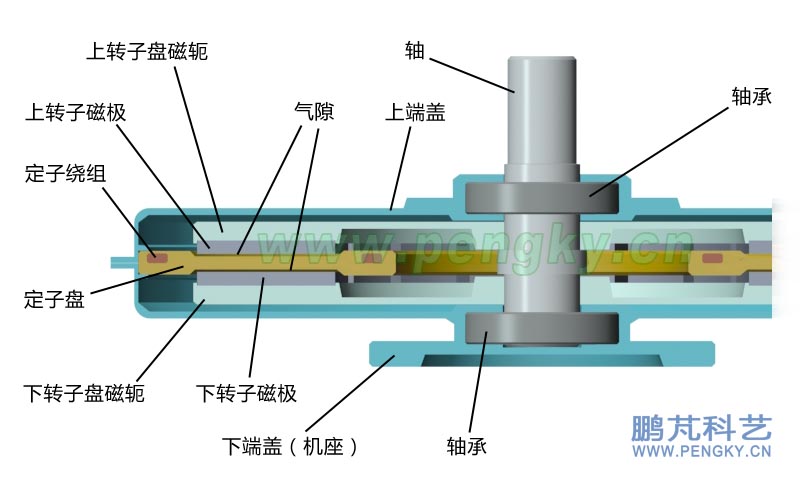

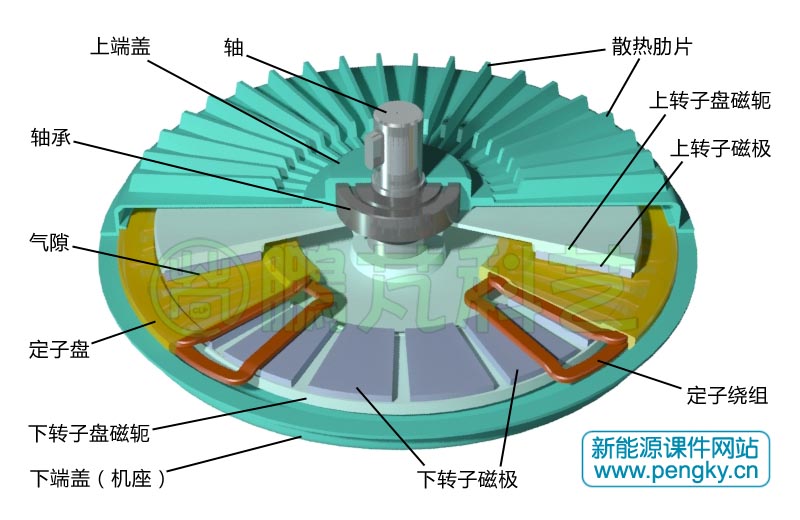

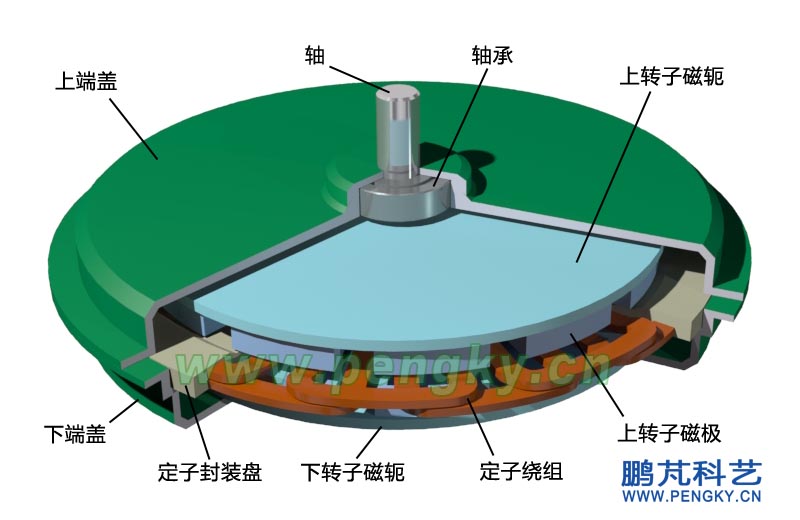

图8是盘式无铁心发电机的轴剖视图，可看清定子、转子、机座（外壳）间的对应关系，定子电枢盘固定在机座上（由上、下端盖夹紧），上、下转子盘固定在转轴上，转轴通过轴承安装在机座（上、下端盖）上，转子磁极与定子电枢盘面之间有很小的气隙，转子可以自由旋转。

盘式电机由于直径大，适合做多极电机（低速电机）或做力矩电机。由于转子或定子没有铁心，没有定子与转子之间的磁阻转矩，作为发电机时启动力矩很小，特别适用于微风直驱风力发电机。

无铁心电机磁路中有一个定子盘厚度与两个气隙，磁阻较大，需增大永磁体磁极的厚度来保证气隙的磁通，由于超强永磁体价格昂贵，这就增大了电机的成本，这是无铁心电机的主要缺点。
