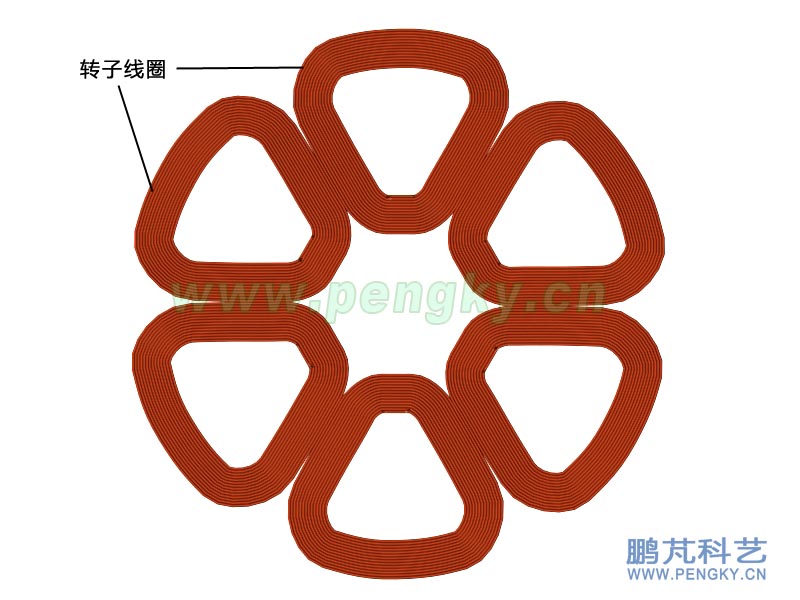

在“交叉单层线圈无铁心盘式永磁发电机”课件中介绍了交叉单层线圈定子结构，这种线圈制作较复杂，不适于DIY制作，本课件介绍一种平铺单层线圈结构，这种线圈是顺序铺放，不用交叉，制作简单，适合手工制作。 图1是一个6线圈定子的线圈排列图，6个线圈按60度排列在一个圆周上。

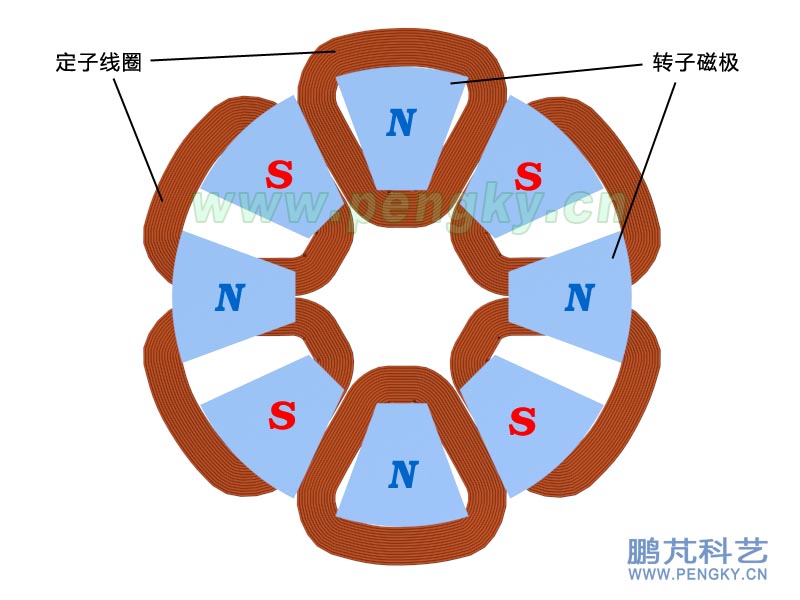

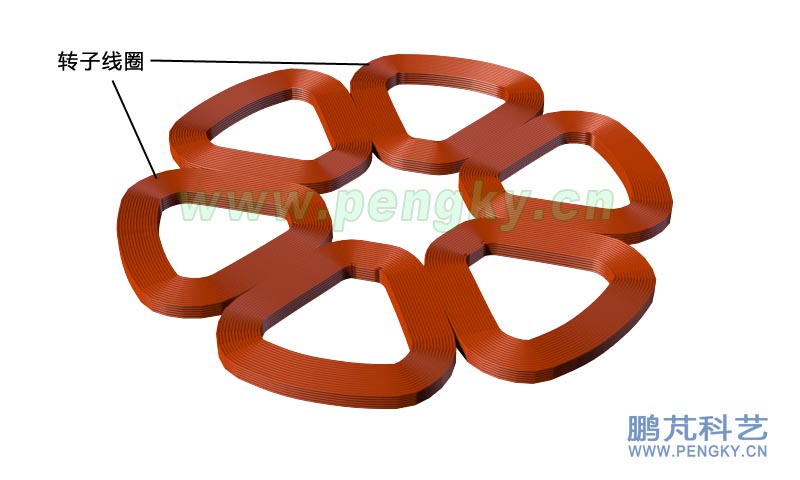

图2是这6个线圈排列的立体图。

6个线圈采用4对8个磁极，8个磁极按45度一个排列在一个圆周上，磁极极性交叉排列，见图3。

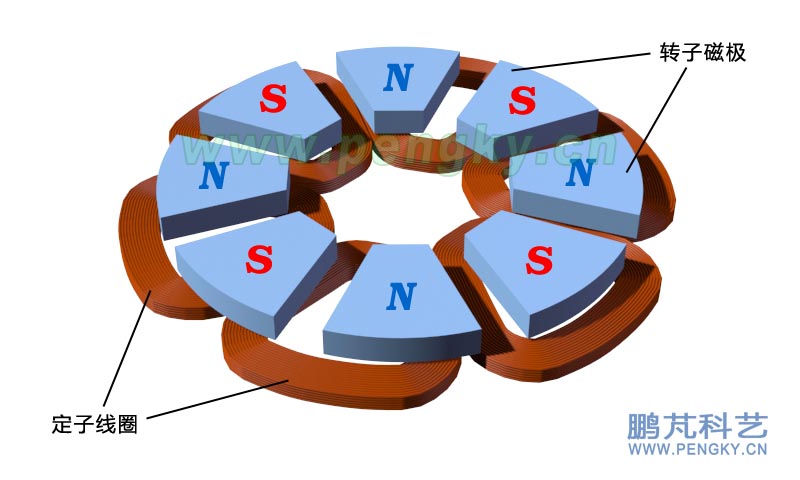

图4是6个定子线圈与8个磁极的对应位置透视图。

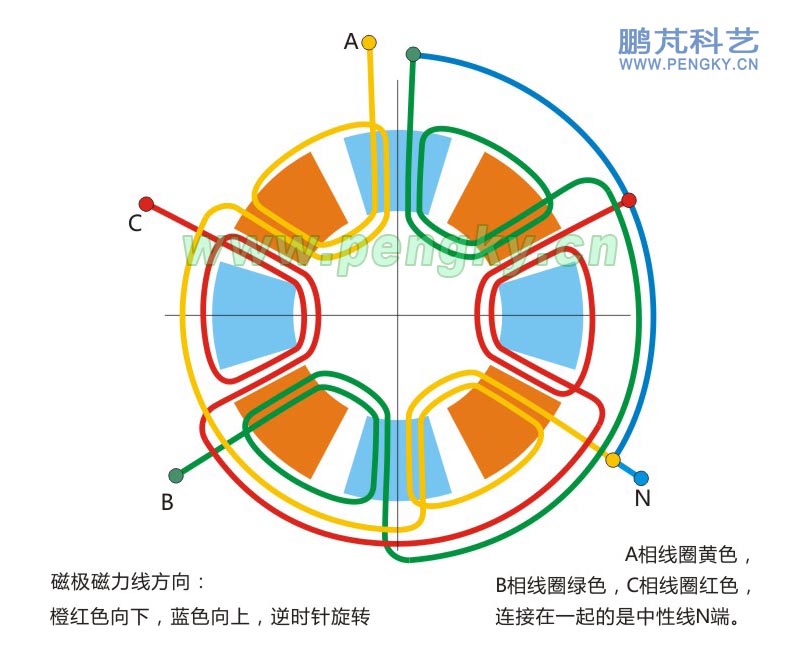

6个线圈组成2个三相绕组，6个线圈的连接见图5，2个绕组的A相串联、2个绕组的B相串联、2个绕组的C相串联，图中黄色线是A相线圈、绿色线是B相线圈、红色线是C相线圈，A端子是A相输出端、B端子是B相输出端、 C端子是C相输出端，N端子是中性线输出端。

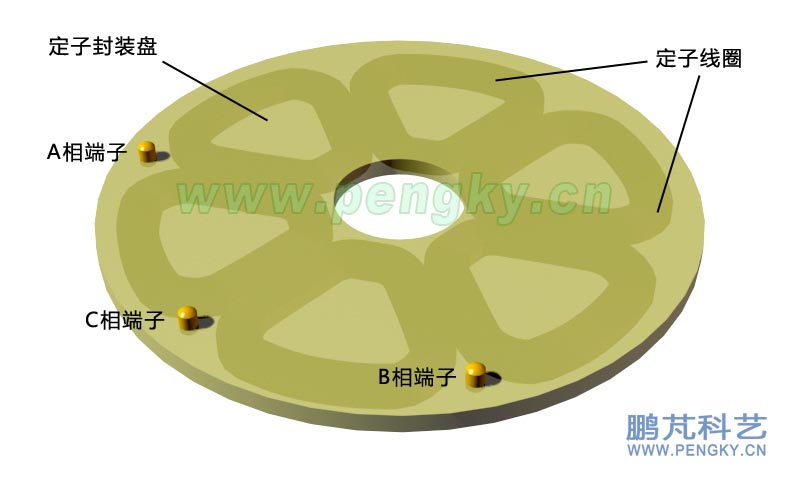

4对磁极旋转一周可产生4个周期的三相交流电。图6是定子线圈封装后组成的定子盘。

8个磁极固定在转子磁轭上，为加强磁场强度，保证磁通均匀，方向垂直于线圈，采用上下两个转子磁极盘，上下转子盘的对应磁极磁通方向相同，参见“交叉单层线圈无铁心盘式永磁发电机”的图2。

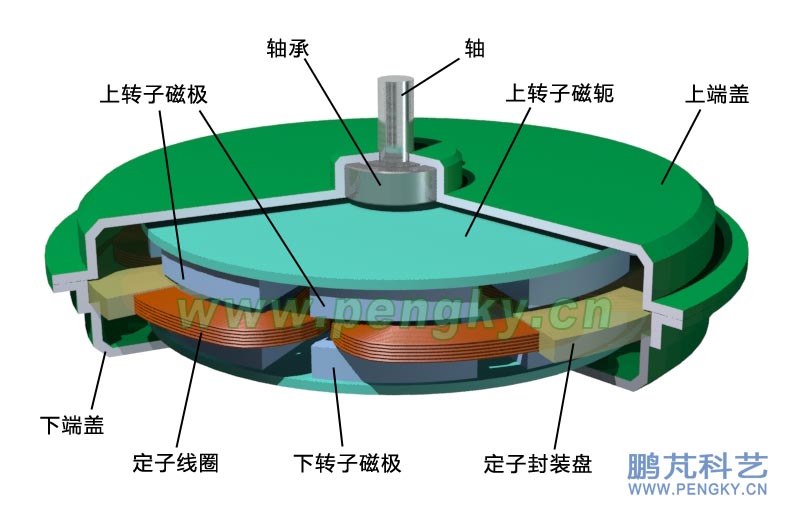

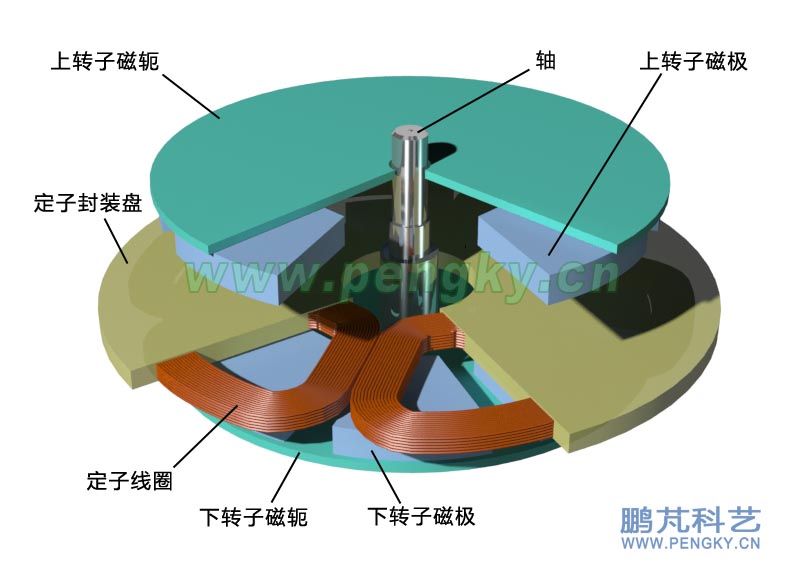

在图7中显示了下转子磁盘与剖开的定子盘，在上方是剖开的上转子磁盘。

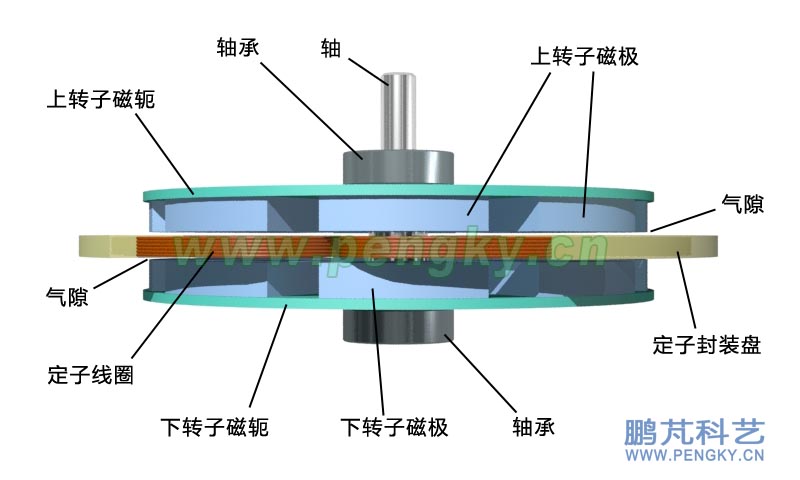

在图8显示了上下转子盘与定子盘之间有较薄的气隙。

图9是装上端盖的平铺单层线圈无铁芯盘式永磁发电机。

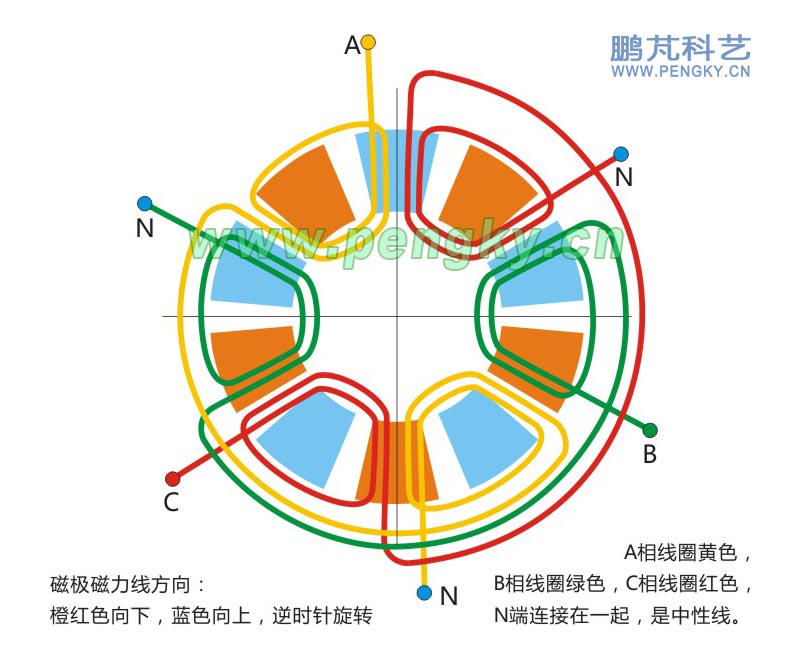

6个线圈也可以配10个磁极，10个磁极按36度分布在同一圆周上，其线圈连接见图10。5对磁极旋转一周可产生5个周期的三相交流电。

6个线圈配8个磁极与 6个线圈配10个磁极是常用组合，按此组合规律可组成9个线圈配12个磁极、12个线圈配16个磁极、12个线圈配20个磁极等。

12个线圈配20个磁极时发出三相交流电的频率是每秒转数的10倍。
