水泵水轮机顾名思义既可以作水泵使用又可以作水轮机使用,也称为可逆式水轮机，作水轮机运行时转轮顺时针旋转，逆时针旋转时作水泵运行，水泵水轮机主要用在抽水蓄能电站。

轴流式水轮机、贯流式水轮机、斜流式水轮机、混流式水轮机均可以实现可逆运转，当然只有经过设计变化后才能双向高效运行。可逆式轴流式水轮机应用水头范围大约在在3～40m，应用较少；可逆式贯流式水轮机应用水头范围大约在在2～20m，用在潮汐电站；可逆式斜流式水轮机应用水头范围大约在40～120m，由于结构复杂，造价高而应用不广；可逆式混流式水轮机根据不同型号应用水头范围在30～40m直到600～700m，是目前抽水蓄能电站应用最广的机型。本课件介绍可逆式混流式水轮机，即混流式水泵水轮机。

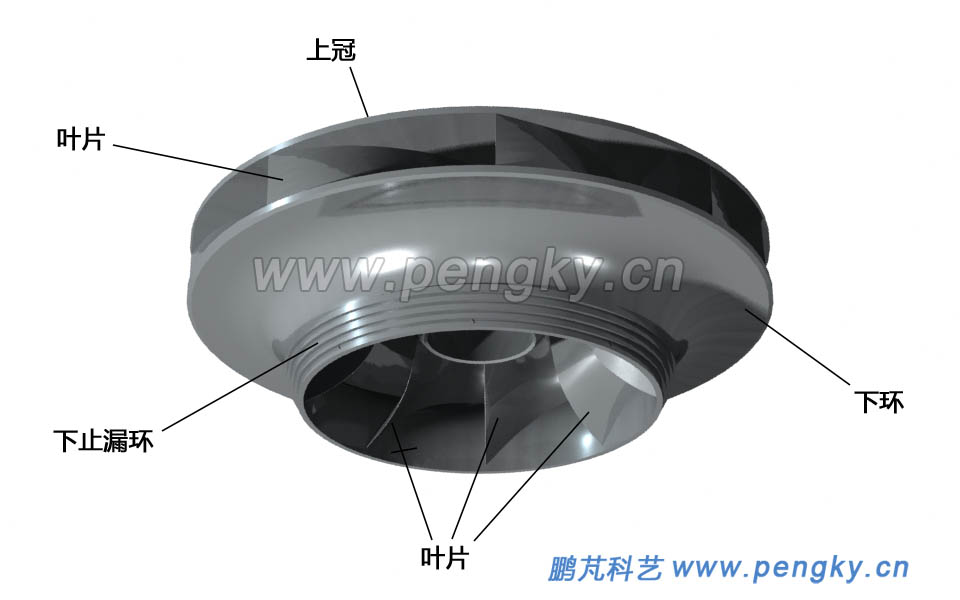

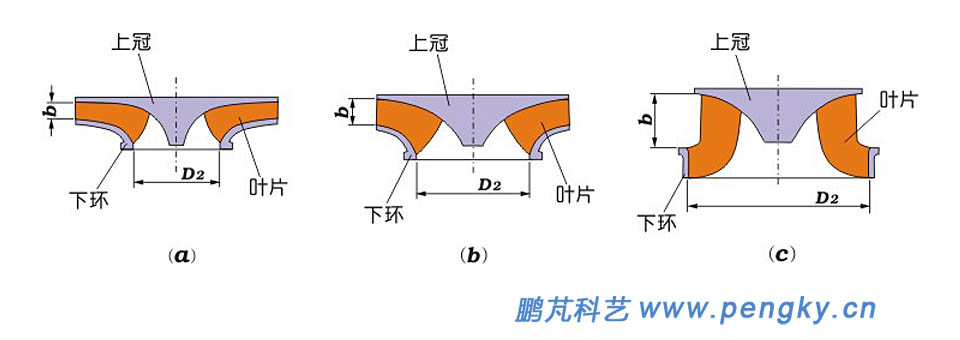

混流式水泵水轮机的转轮与混流式水轮机高水头转轮结构相同，由上冠、叶片、下环构成，外形更像离心泵的转轮。应用水头越高外形越扁平。在转轮上冠上有一圈上止漏环，在转轮下环底部也有一圈下止漏环。图1与图2是一个混流式水泵水轮机转轮模型的外观图。

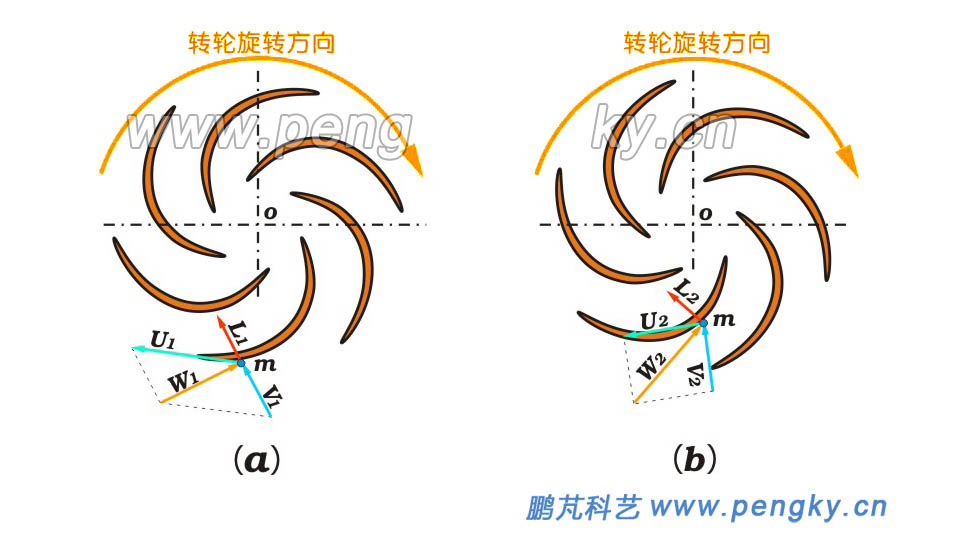

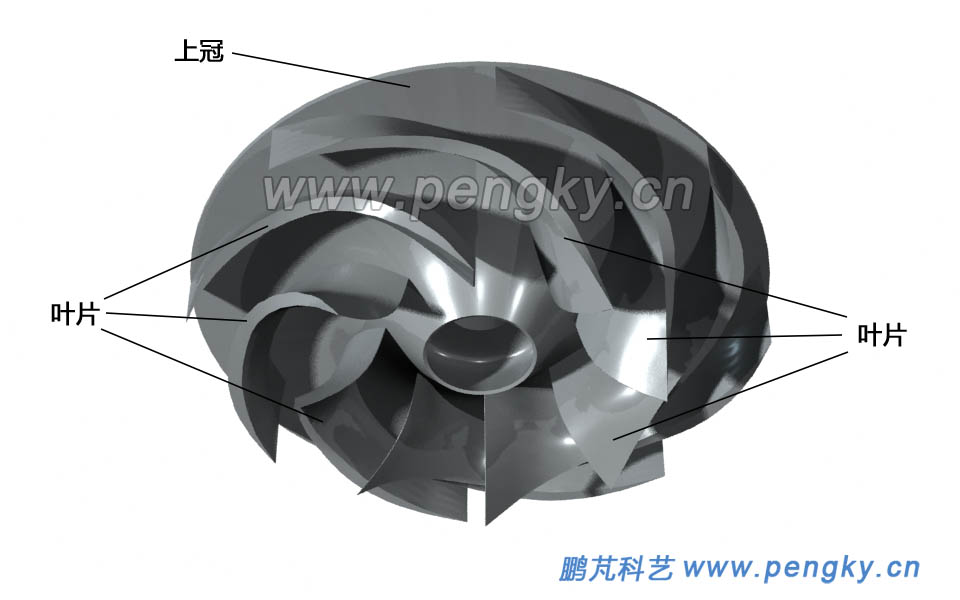

看到混流式水泵水轮机转轮叶片是长长的弧形，与所说的翼型相差甚远，这是因为叶片在圆周方向长，叶片相对轴心的包角往往超过90度，故曲率至少比圆周大，又因为叶片越向后越靠近轴心，水流越往中心处的速度越快，故叶片与圆周切线夹角越向后越大。

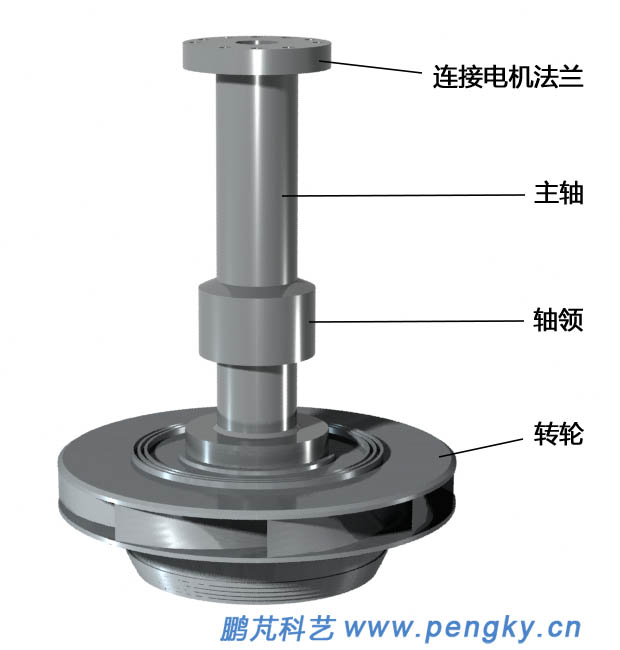

图6是装配上主轴的转轮，主轴上的轴领是安装导轴承的位置。

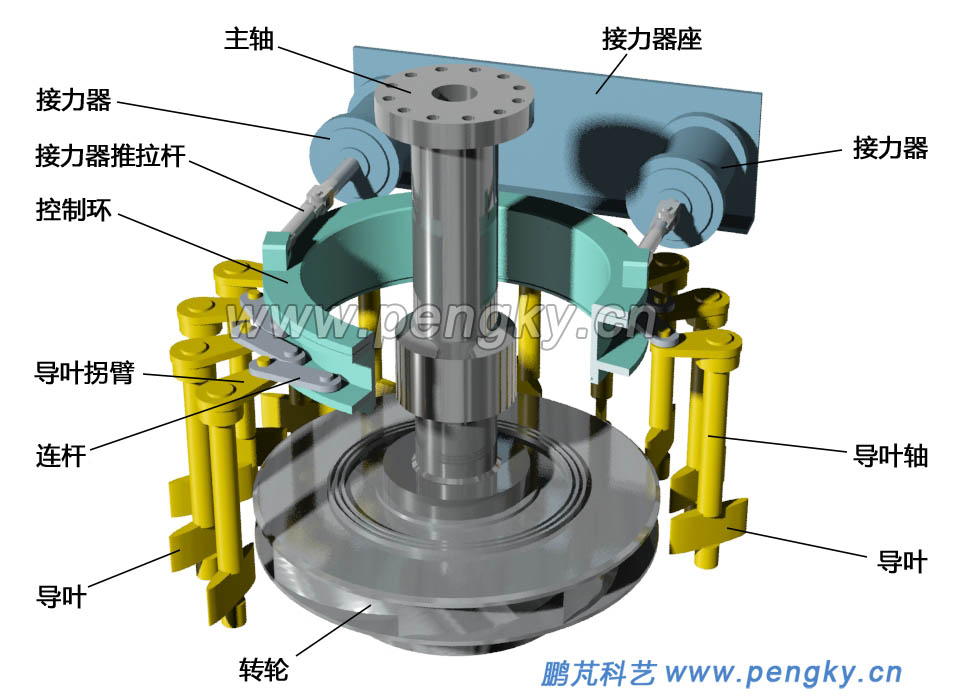

混流式水泵水轮机组成与一般混流式水轮机相似，主要由蜗壳、导叶组成引水与导水系统；转轮；顶盖、底环、尾水管组成。图8是水泵水轮机的导水系统，与混流式水轮机导水系统结构与原理相同，由接力器推动控制环，再由连杆带动导叶转动，参见水轮机的导水。

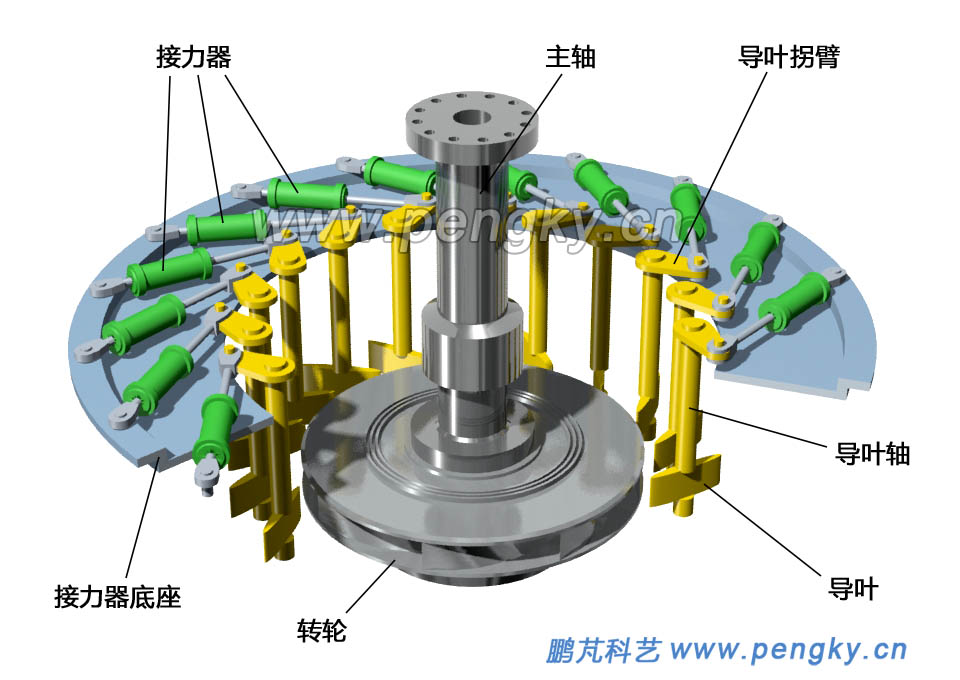

由于抽水蓄能电站的发电、抽水、停机切换频繁，水泵水轮机负荷变化大、水流振动大、对导叶冲击大，为使导叶能平稳的调节，水泵水轮机也有采用每个导叶有单独接力器的导水传动机构，见图9。

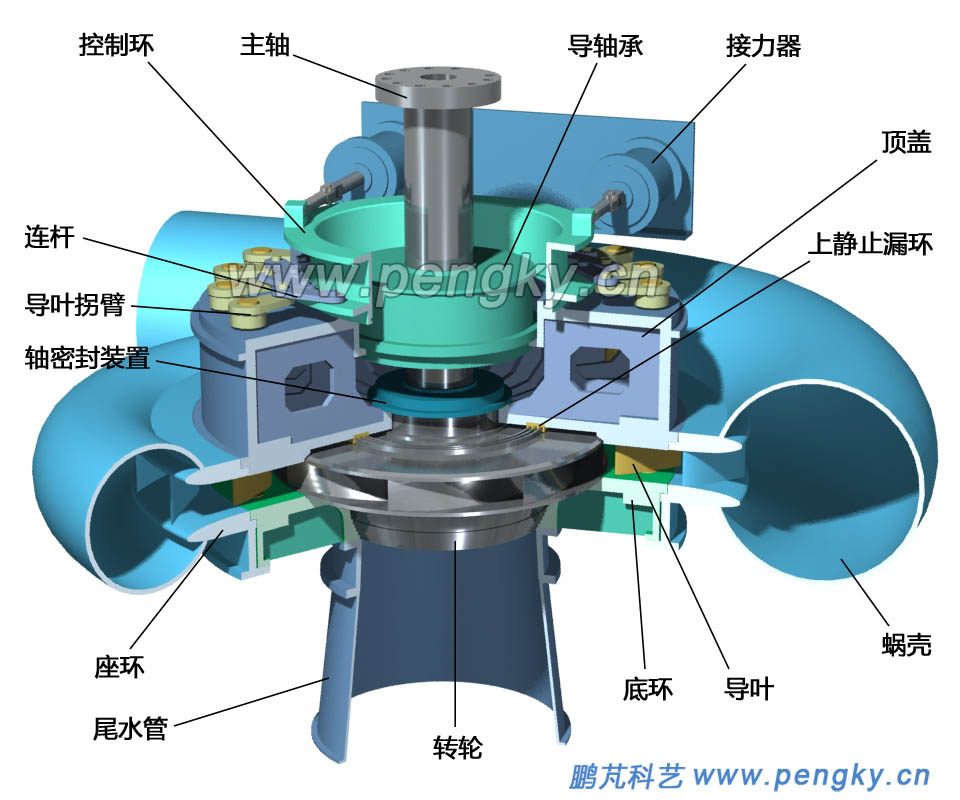

混流式水泵水轮机结构与混流式水轮机结构相同，主要由蜗壳、座环、转轮、顶盖、底环、导叶、控制环、接力器组成。当作水轮机运行时水流从蜗壳进水口进入，通过导叶进入转轮，从转轮下方经尾水管排出，作水泵运行时，水流方向相反。图10是混流式水泵水轮机结构示意图。

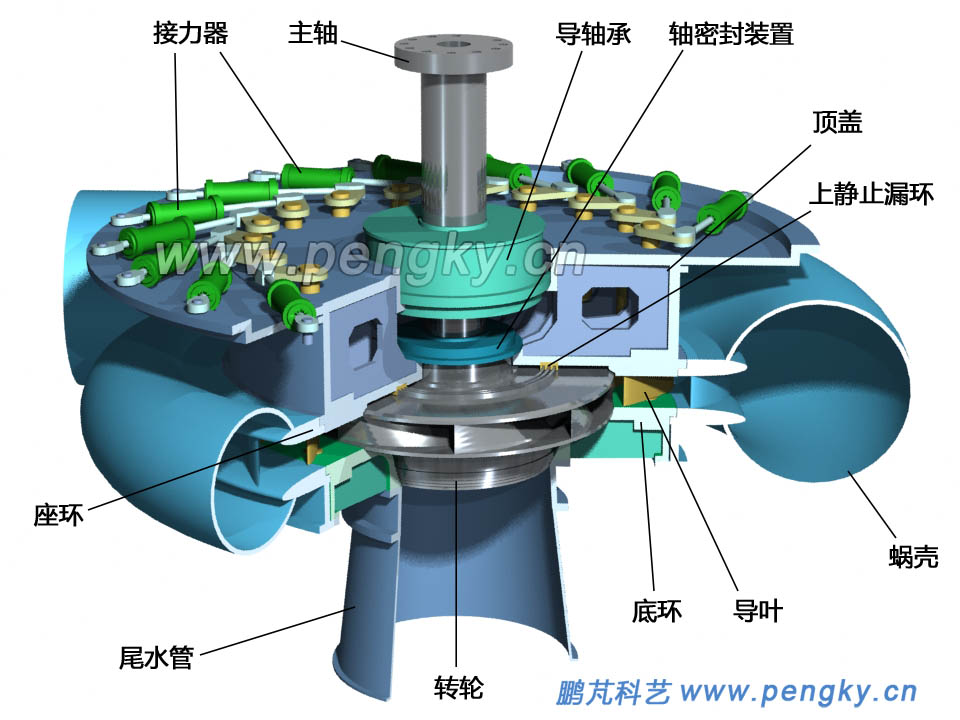

前面介绍有多个接力器的结构，图11就是每个导叶由一个接力器驱动的水泵水轮机。
