叶片可摆动的升力型垂直轴风力机模型部件制作 |

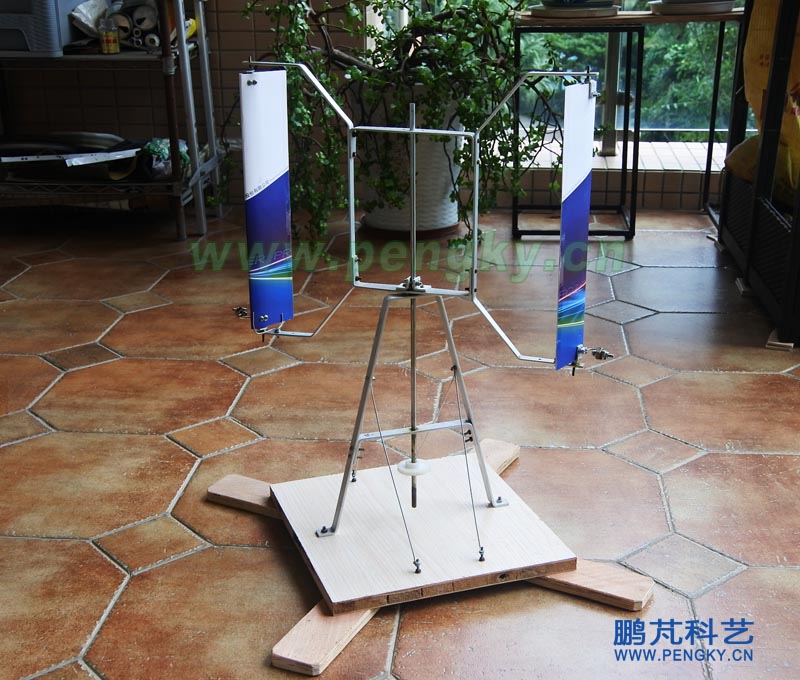

制作水平轴风力机模型的资料在网上有一些,也有书籍,但制作垂直轴风力机模型仅有阻力型风力机的资料,升力型垂直轴风力机方面没有。因制作能随风而转的升力型垂直轴风力机模型较麻烦,不但制作要求高,做好后也不一定能随风而转,特别是微型固定叶片的升力型垂直轴风力机模型根本不会旋转。本课件介绍一个微型叶片攻角可变动的升力型垂直轴风力机模型,只要有风就会转动,即使在一些转弯抹角的地方,风力风向变化频繁,湍流严重的条件下也可旋转。 图1是这台风力机模型的照片。 |
 图1--叶片可摆动的升力型垂直轴风力机模型 |
原材料 |

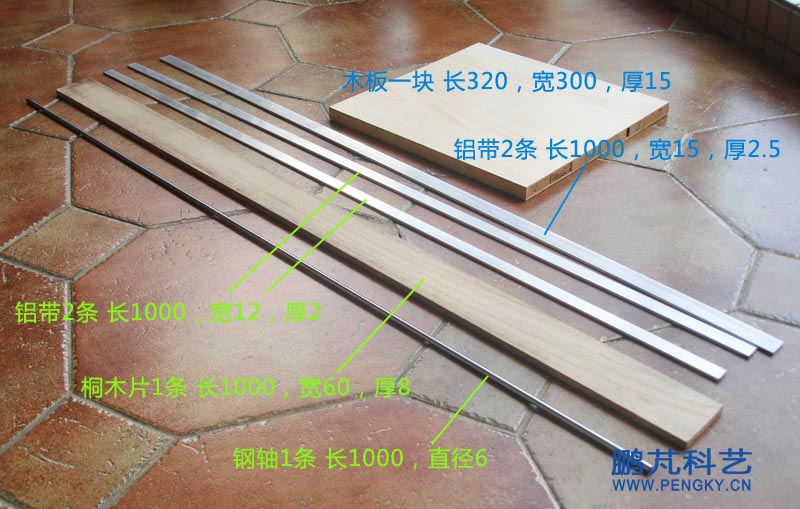

图2是制作这台风力机所需的主要材料,材料均可在淘宝网站购得,铝带、桐木板、钢轴一般是按米卖。 |

图2--制作风力机模型的主要材料 |
铝带4条,2条宽12mm,厚2mm,长1000mm,主要用来做风轮支架;另2条宽15mm,厚2.5mm,长1000mm,主要用来做塔架。网上卖的铝带多是厚3mm,厚2mm的铝带可能要到做铝合金门窗店去找一下,用厚2.5mm,宽12mm的也可。宽15mm,厚2.5mm也可以用宽15mm厚3mm的铝带。
桐木片宽60mm,厚8mm,长500或1000mm,用来制作叶片骨架。不可用轻木片,因轻木片太软,强度太差。
6mm直径的钢轴较硬,普通钢锯较难锯断,可直接买500mm长的。
长宽各300的夹板一块,厚15至20,面积可再大些,作底座用。
M3螺丝,长10mm、15mm、18mm、20mm、25mm、30mm各一些。
M3螺母、平垫圈一批,弹簧垫圈少许。。
M4 螺丝,长25mm、30mm各一些,M4螺母、垫圈一些。
M6、M8螺母几个、M6垫圈几个(选光滑一些的)。
木螺丝备用。
直径1.5mm铁丝2m。
大纸袋一个,做叶片蒙皮。
万能胶、机油少许。 |
塔架与风轮架制作 |
塔架用宽15mm,厚2.5mm的铝带制作,按图3尺寸弯制塔架,尺寸可以变动,可以高些,但不能过低,关键是要两边对称。在规定位置钻好孔,直径6.2的孔是主轴孔。 |

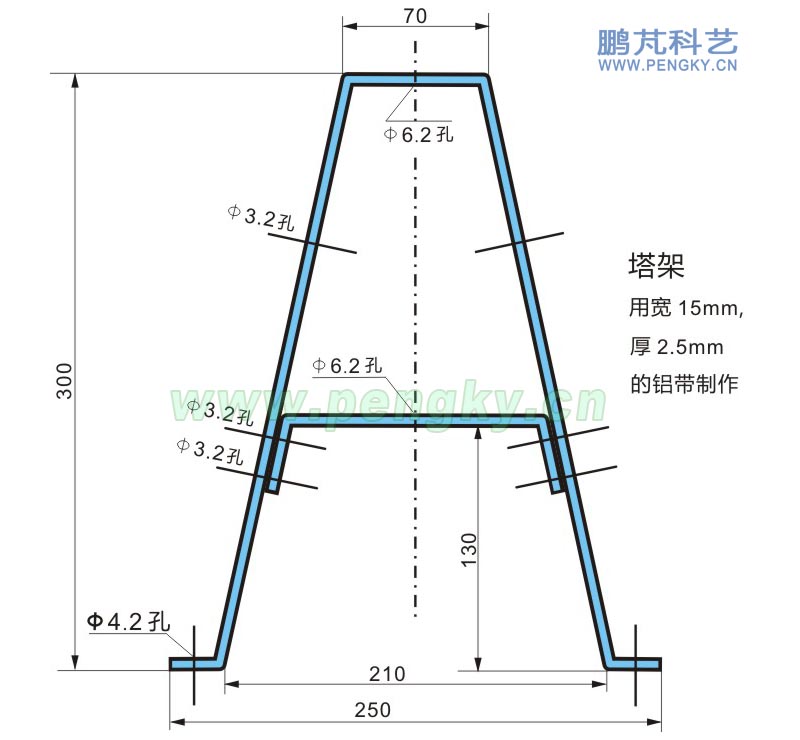

图3--风力机模型塔架尺寸图 |

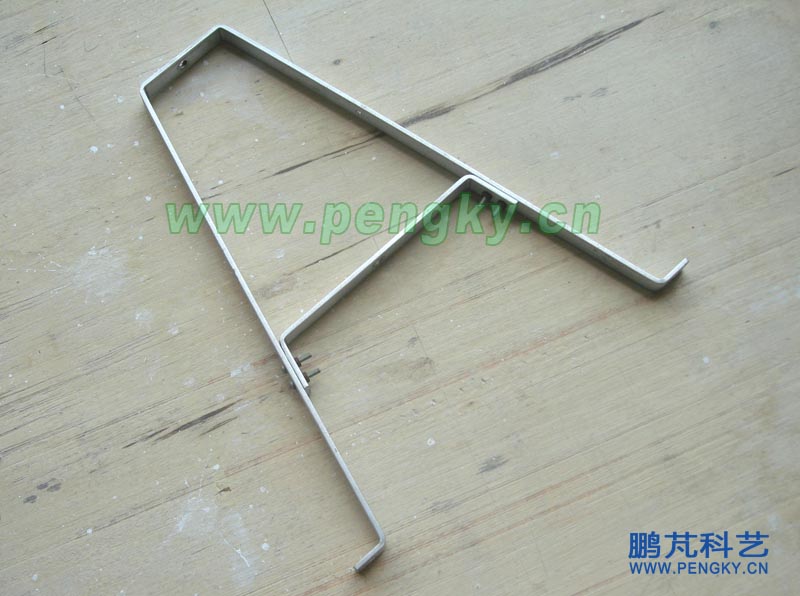

把弯制好的两个铝件用M3的螺丝固定起来,见图4。 |

图4--制作好的风力机模型塔架 |

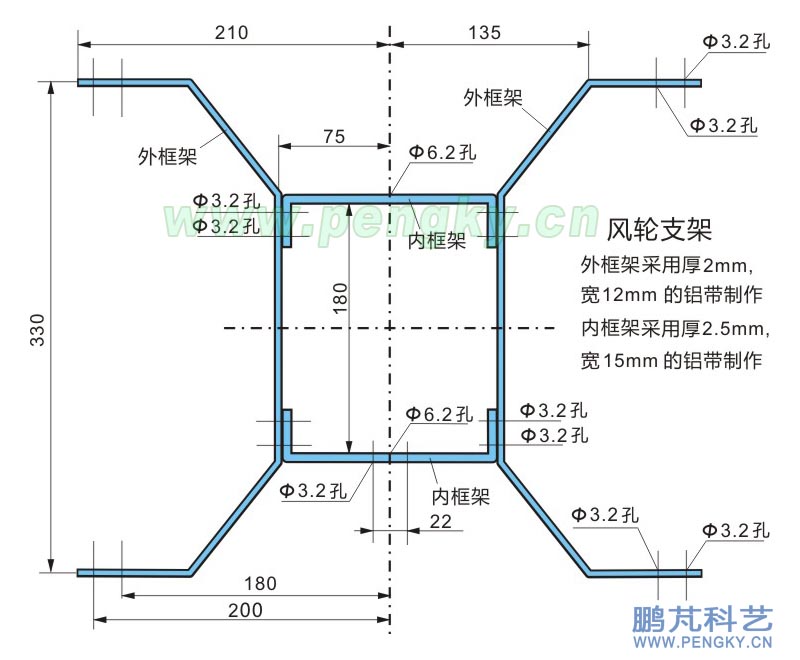

风轮支架的外框架用宽12mm,厚2mm的铝带制作,按图5尺寸弯制。风轮支架的内框架用宽15mm,厚2.5mm的铝带制作,按图5尺寸弯制。在规定位置钻好孔,直径6.2的孔是主轴孔。 |

图5--风力机模型风轮支架尺寸图 |

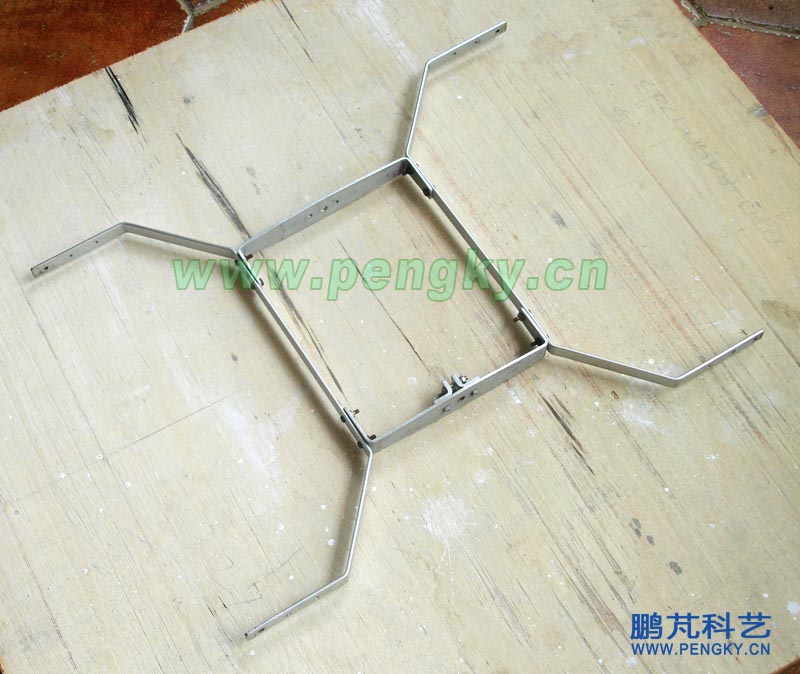

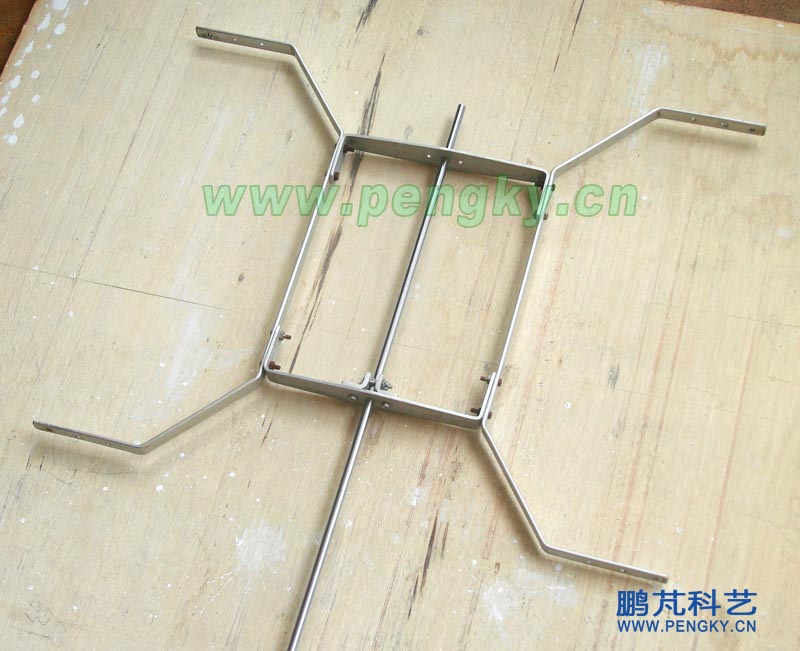

用M3的螺丝把内框架与外框架固定起来,做好见图6。 |

图6--组装好的模型风轮支架 |

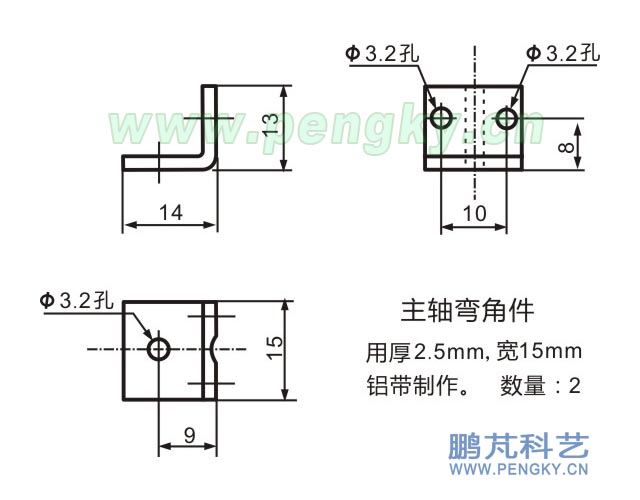

在图6中有2个弯角件,作用是夹紧主轴,把风轮支架与风轮轴固定在一起。2个弯角件采用宽15mm,厚2.5mm的铝带制作,尺寸见图7。 |

图7--主轴夹紧弯角件尺寸图 |

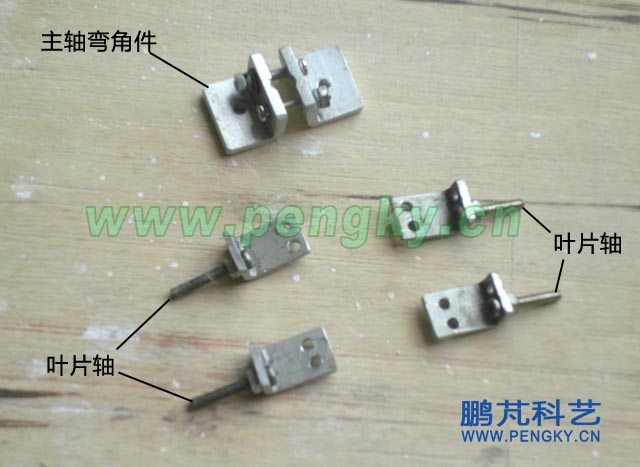

图8上部是2个弯角件的照片。 |

图8--主轴弯角件与叶片轴弯角件 |

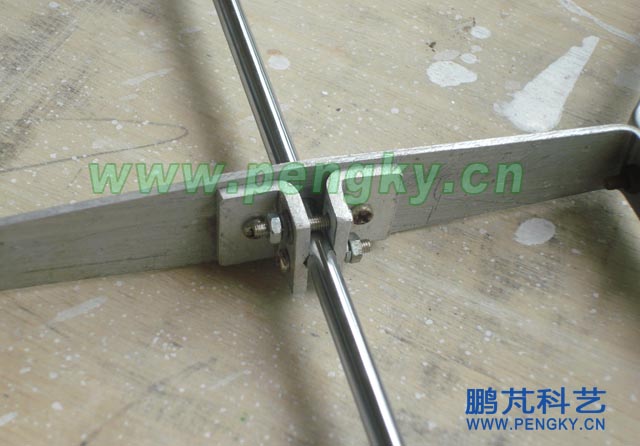

图9是通过2个弯角件夹紧主轴的照片。 |

图9--弯角件夹紧风力机主轴的照片 |
图10是风轮支架与主轴。 |

图10--模型风轮支架与主轴 |
叶片制作 |
叶片的截面基本参照NACA0012翼型,采用厚8mm的桐木片制作骨架然后在外面蒙皮制成。

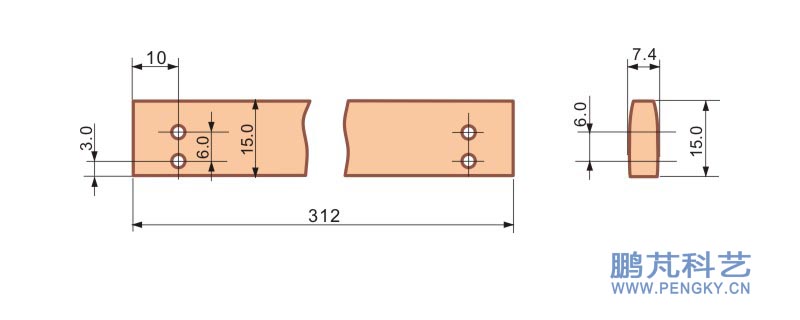

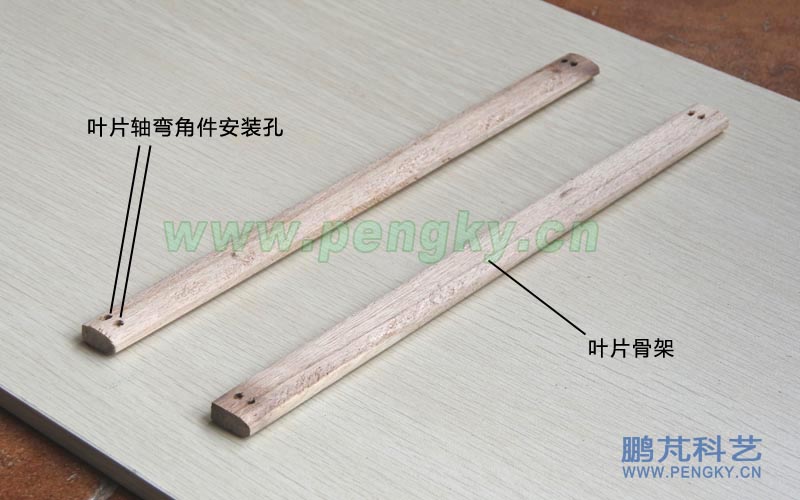

图11是骨架照片,尺寸见图12。把桐木片裁成大一些的尺寸,再用木工锉与粗砂纸修整成型,再用较细砂纸打磨。 |

图11-风力机模型叶片骨架 |

图12-叶片骨架尺寸 |

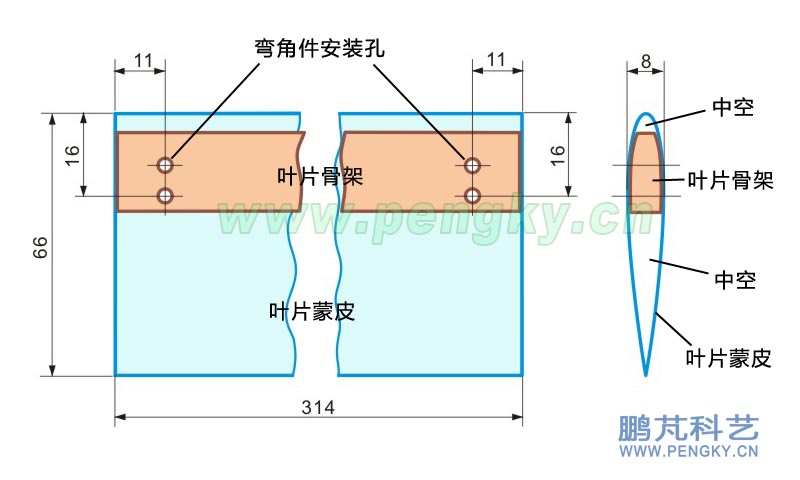

蒙皮用纸提袋做成,纸皮厚0.35至0.45mm,薄了强度不够,厚了会增加叶片重量。纸皮一定要平整,表面光滑,包在骨架上,形成叶片,内部为空心,无填充物,图13是叶片结构与尺寸图。 |

图13--叶片尺寸图 |

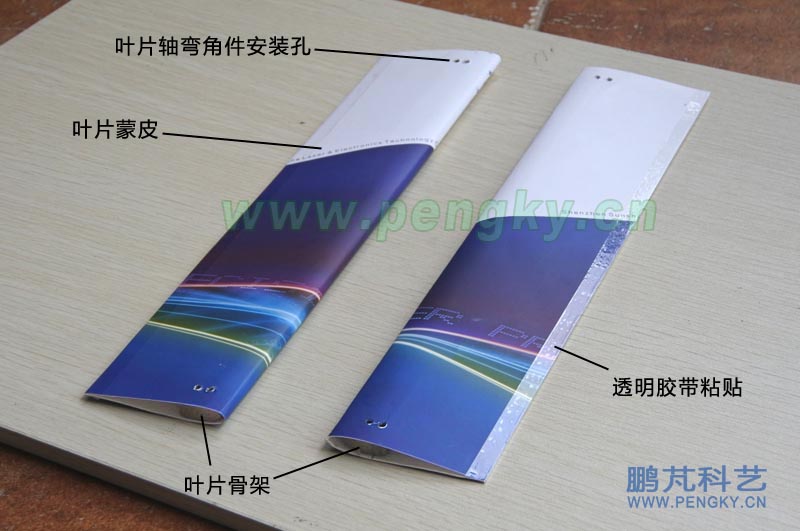

纸皮先弯成大致形状,叶片前端不可有折痕,可用一直的8号铁丝夹在中间进行弯曲。在骨架两面涂上胶水(不要太多),粘木头的胶就可以。把纸皮弯曲粘在骨架两面,骨架与叶片前端还空有距离,尺寸见图13。叶片后端对齐用胶纸带粘牢,叶片内没有骨架的地方是空的,尽量减轻重量。钻通叶片轴弯角件的安装孔,做成的叶片见图14。注意蒙皮纸要结实还要轻。 |

图14--风力机模型叶片 |

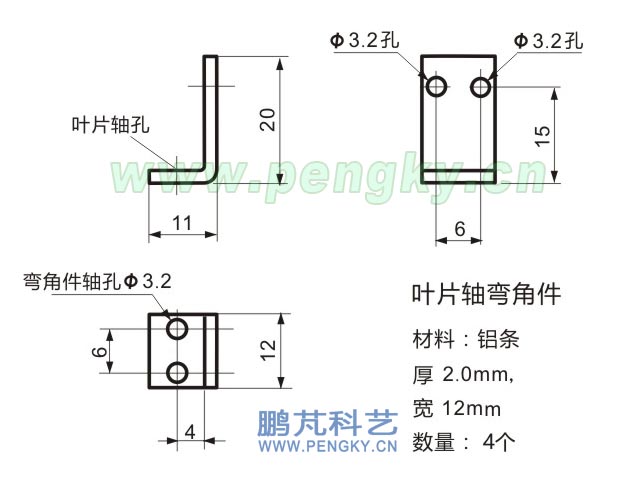

叶片轴通过弯角件固定在叶片上,弯角件采用宽12mm,厚2mm的铝带弯成,尺寸见图15,弯角件共有4个。在弯角件一端轴孔中装上长15mm的M3螺丝,用螺母拧紧作为叶片轴,2个弯角件的螺丝在一侧,另2个弯角件的螺丝在另一侧。见图8下部分的4个弯角件。 |

图15-叶片轴弯角件 |

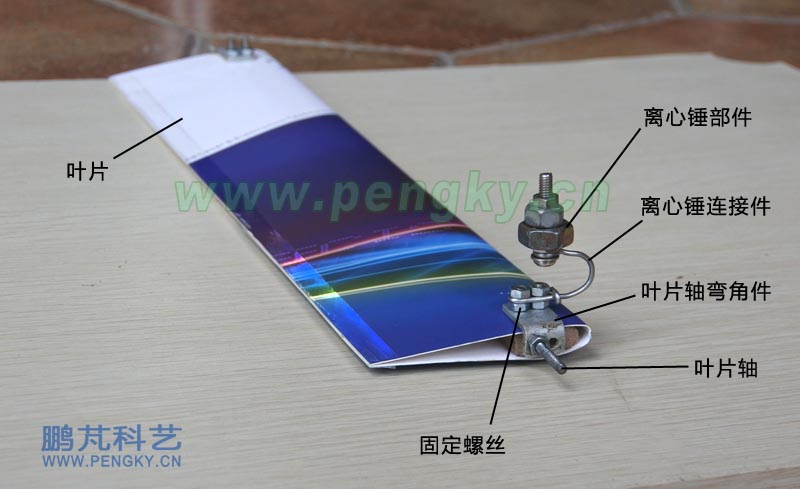

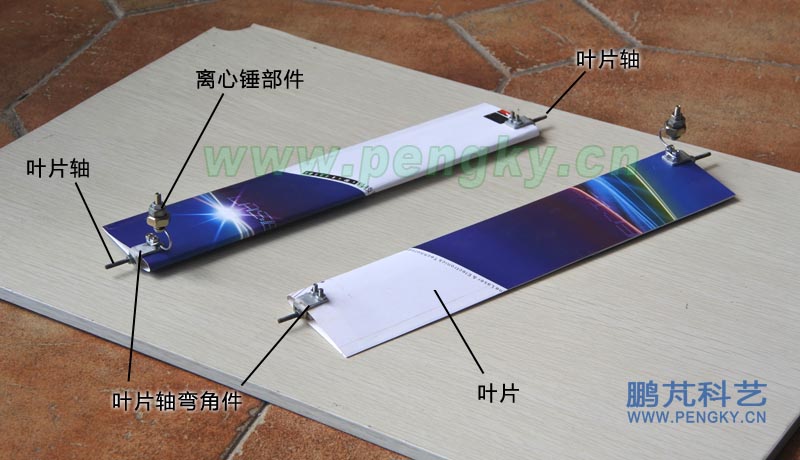

把叶片轴弯角件用长18mm螺丝安装在叶片的上端与下端,叶片轴应该在叶片的弦线上,叶片轴要与叶片长度方向平行,见图16。 |

图16-安装有叶片轴与离心部件的叶片 |
本风力机的叶片摆动由风轮转动产生的离心力控制,其工作原理请参阅“离心力调节叶片攻角的垂直轴风力机”课件,采用方案见该课件图9与相关介绍。

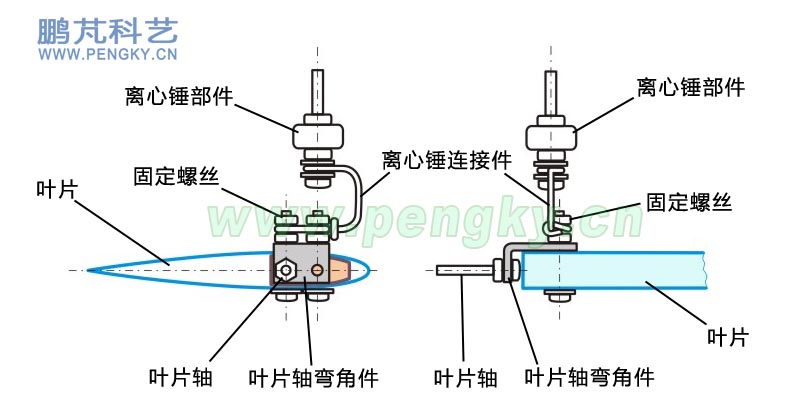

在叶片下端的弯角件螺丝上安装离心锤部件,图17是安装图。 |

图17--风力机模型的离心锤部件安装图 |
图18是离心锤安装好的照片,每个离心锤由一根长25mm的M4螺丝与3个螺帽组成,可选装合适的大螺母夹在中间做离心锤。在图17中是一个大螺母,在图18照片中是一个M8与一个M6的螺母。用直径1.5mm的铁丝做离心锤的连接件,可方便调节离心锤与叶片的相对位置。 |

图18--风力机模型的离心锤部件安装照片 |

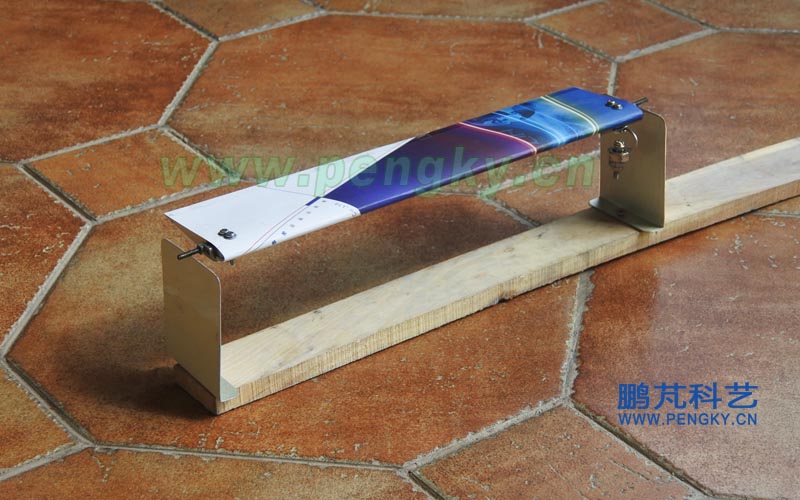

离心部件安装好后还要调整其位置,把叶片放在两个水平面之间,如图19所示,放在两个立起的金属片之间,金属片上面是水平的。调整离心锤部件与叶片的相对位置,使叶片弦线呈水平状态,这样保证在无风时风轮旋转时叶片弦线与到风轮轴的连线垂直。
注意: 两个叶片的离心部件要一样重,相对叶片的位置要一致,以减小风轮高速旋转时的振动。 |

图19--调整叶片离心部件的位置 |
风力机底座制作 |

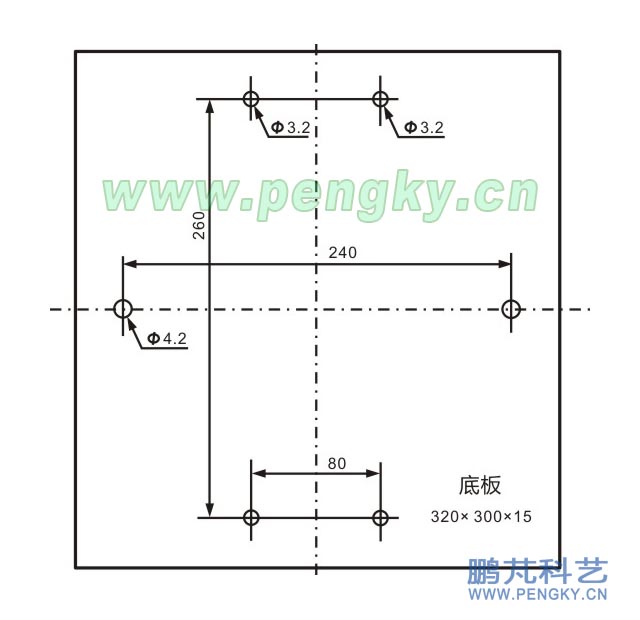

用长宽大于300的夹板一块,厚15至20,用来制作风力机底座,也是塔架底板,按图19钻孔。 |

图20--风力机模型底板钻孔尺寸图 |

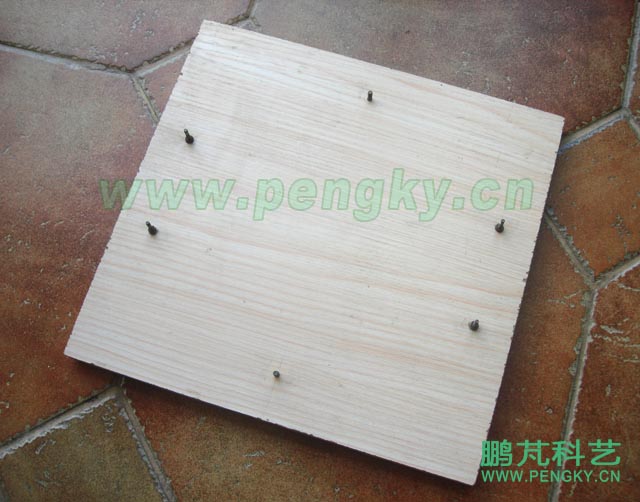

装上螺丝,2个M4的螺丝固定塔架,4个M3的螺丝固定塔架的的拉丝,螺丝应高出板面10mm左右,以方便安装,见图21。 |

图21--风力机模型塔架底板 |

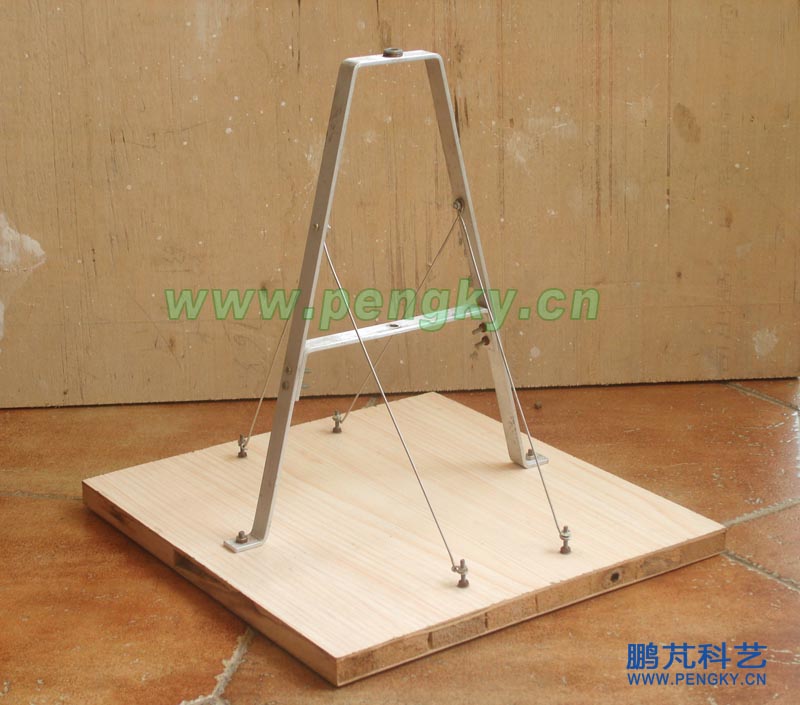

把塔架安装在底板上,在两侧增加用直径1.5mm铁丝做斜拉绳稳定塔架, 见图19。 |

图22--把模型塔架安装在底板上 |
在塔架上方主轴孔上放置几个M6平垫圈(选光滑平整无毛刺)作为风轮架与塔架间的滑动件。

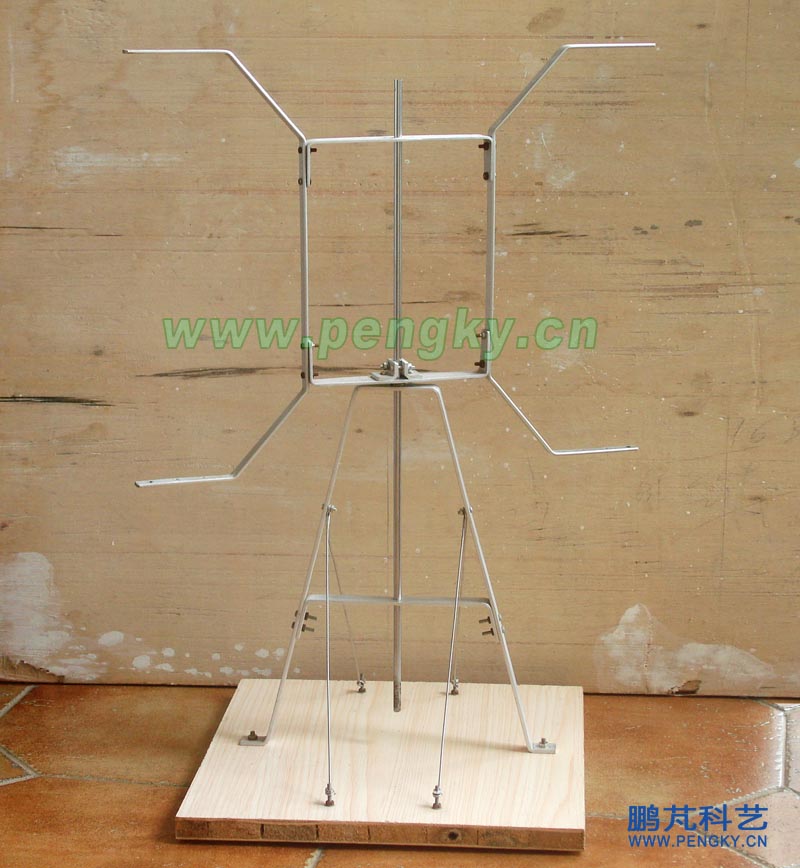

把风轮架转轴插入塔架,见图23。 |

图23--风力机模型塔架与风轮支架 |
叶片可摆动的升力型垂直轴风力机模型的组装、调整与试验请见“叶片可摆动的升力型垂直轴风力机模型组装与试验”。 |
|
