叶片可摆动的升力型垂直轴风力机的组装与试验

在上节“叶片可摆动的升力型垂直轴风力机模型部件制作”已经介绍了风轮架、叶片、塔架、底座的制作方法,本节介绍该风力机的组装与试验。

   风力机模型的组装

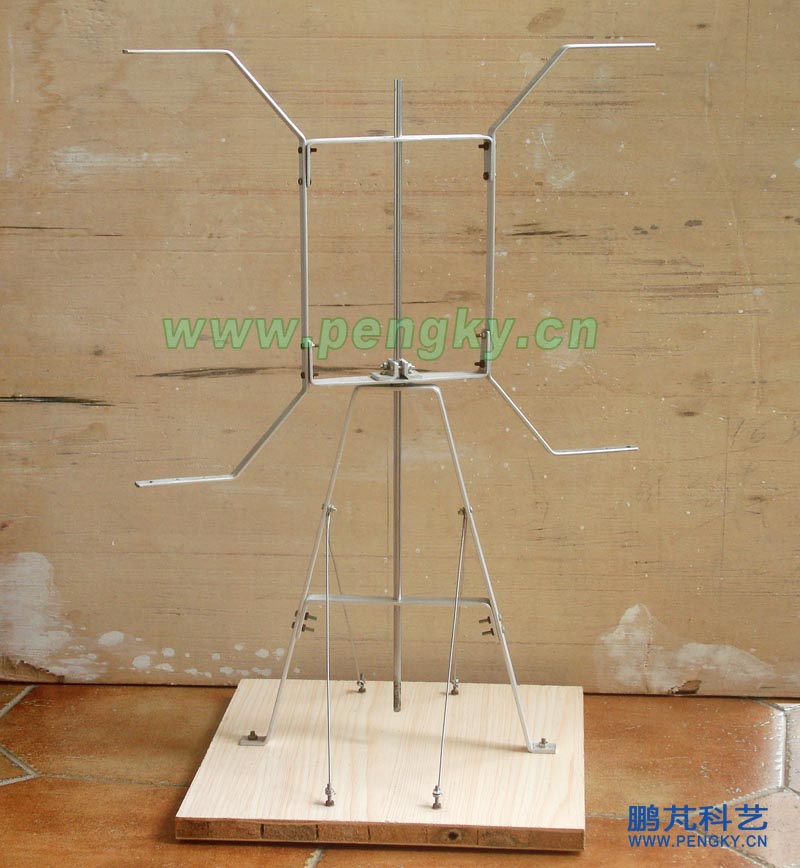

图1是风轮架插入塔架的状态。

垂直轴风力机模型的塔架与风轮架

图1--垂直轴风力机模型的塔架与风轮架

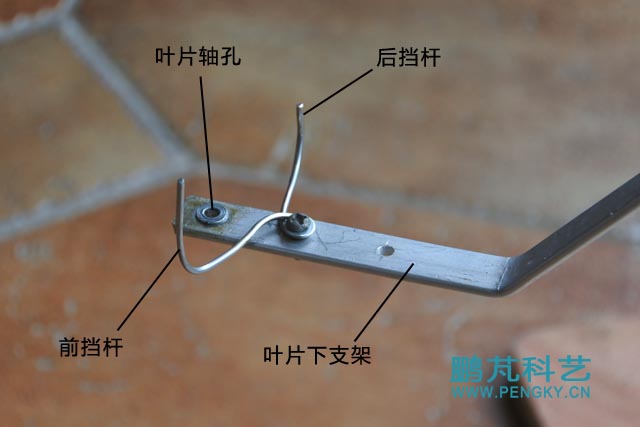

为了限制叶片摆动的角度,在风轮支架上还要安装挡杆。在这个小模型上我们用直径1.5mm铁丝弯成挡杆,见图2。

可变攻角风力机叶片的挡杆

图2--摆动叶片的挡杆

在风轮支架下方的叶片轴孔放置1或2个M3平垫圈(见图2),选光滑无毛刺的。把叶片插入风轮支架的轴孔中,见图3。注意:风轮支架不能夹住叶片,要与2mm左右的间隙,保证叶片的自由摆动。

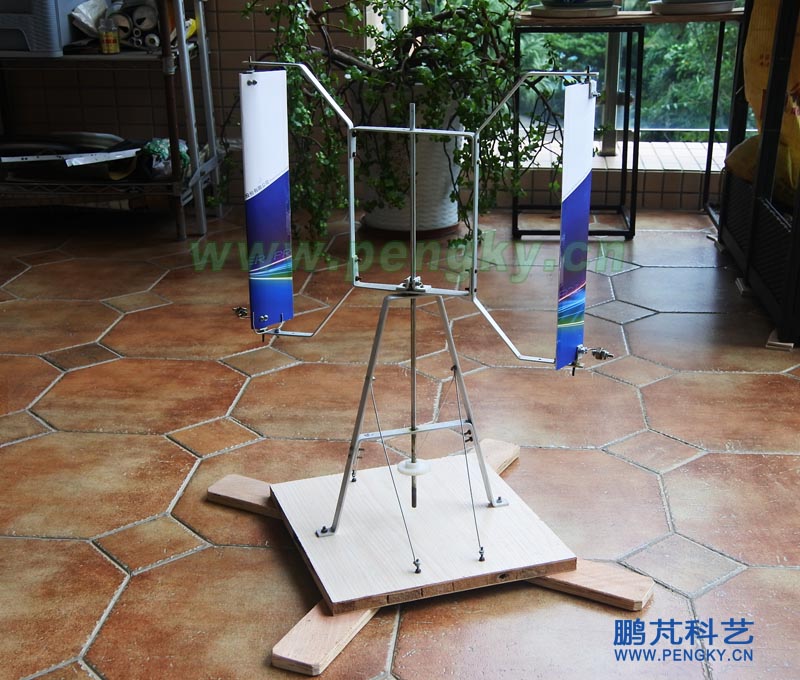

装好叶片的垂直轴风力机模型

图3--装好叶片的垂直轴风力机模型

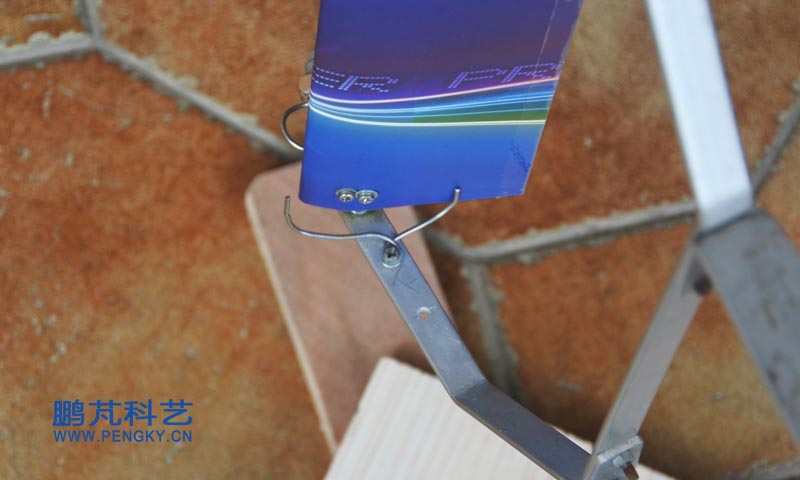

调整挡杆位置,使风力机叶片双向摆动范围在25度左右(不超过30度)。图4是叶片后部向风轮内侧摆动,挡杆直接挡住叶片,限制了叶片的摆角。

叶片向风轮内侧摆动

图4--叶片向风轮内侧摆动

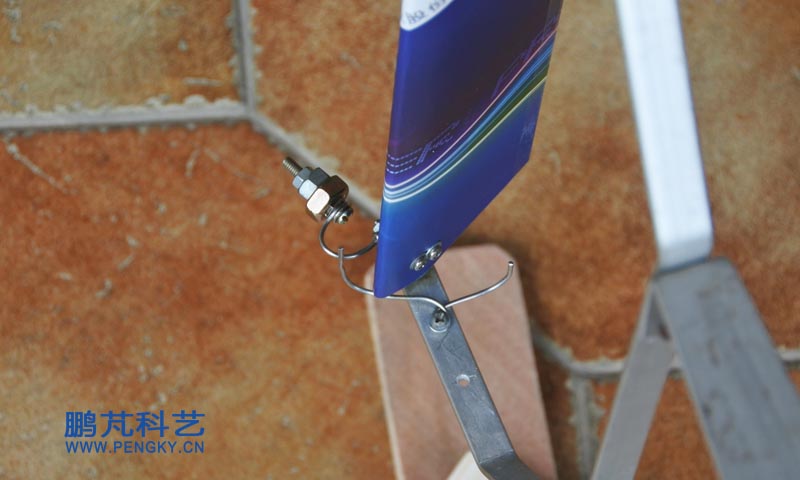

图5是叶片后部向风轮外侧摆动,挡杆挡住离心锤连接件,限制了叶片的摆角。

叶片向风轮外侧摆动

图5-叶片向风轮外侧摆动

   风力机模型的试验

给风力机模型加上负载,把三相微型发电机安装在塔架上,风轮轴上安装0.5模,80齿,孔径6mm塑料齿轮,发电机上安装0.5模20齿,孔径3mm塑料齿轮,两个齿轮相啮合。齿轮传动增速比为4。

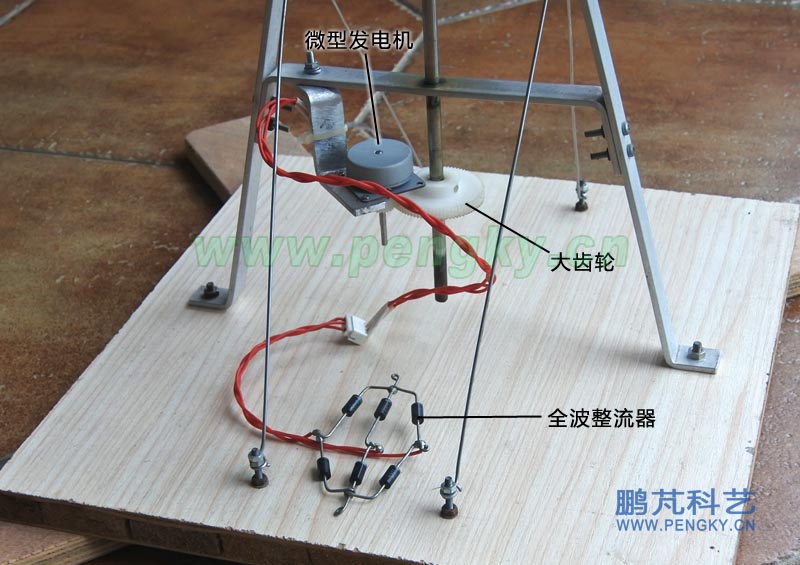

用6个整流二极管焊接成三相整流电路,连接到发电机输出端,见图6。

微型发电机与全波整流器-风力机模型制作

图6-微型发电机与全波整流器

一台叶片可摆动的升力型垂直轴风力机模型组装完成。

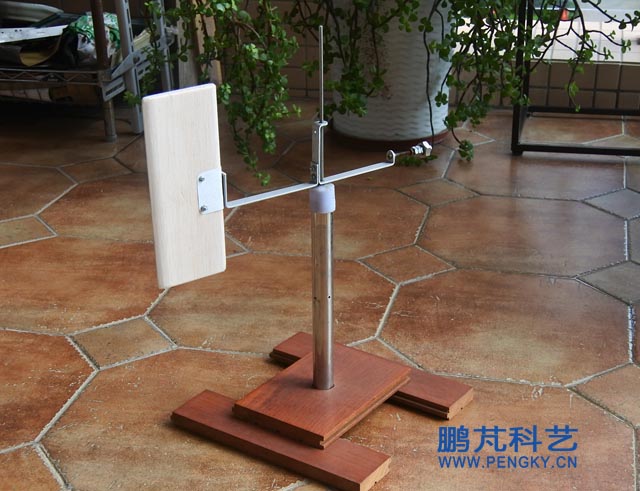

为了对风力机模型进行试验,做一个风向标,见图7。风速测量采用华谊仪表的MS6252数字风速仪。

风向标-风力机模型制作

图7-风向标

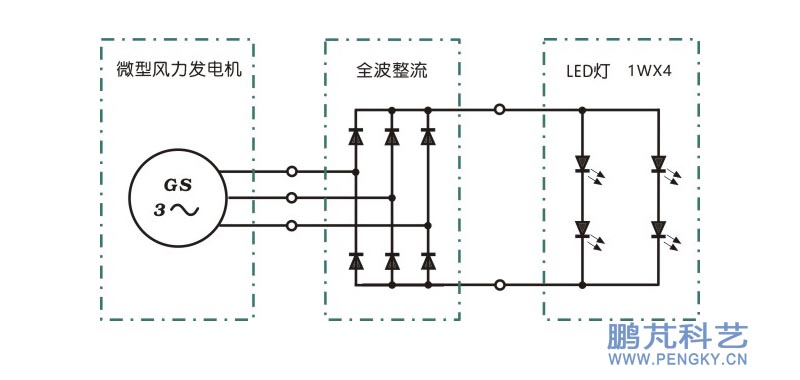

在全波整流器的输出接了4个1W的LED灯珠,整个电路图见图8。

风力发电机模型输出电路图

图8-风力发电机模型输出电路图

在所有转轴与孔之间加入润滑脂或润滑油。

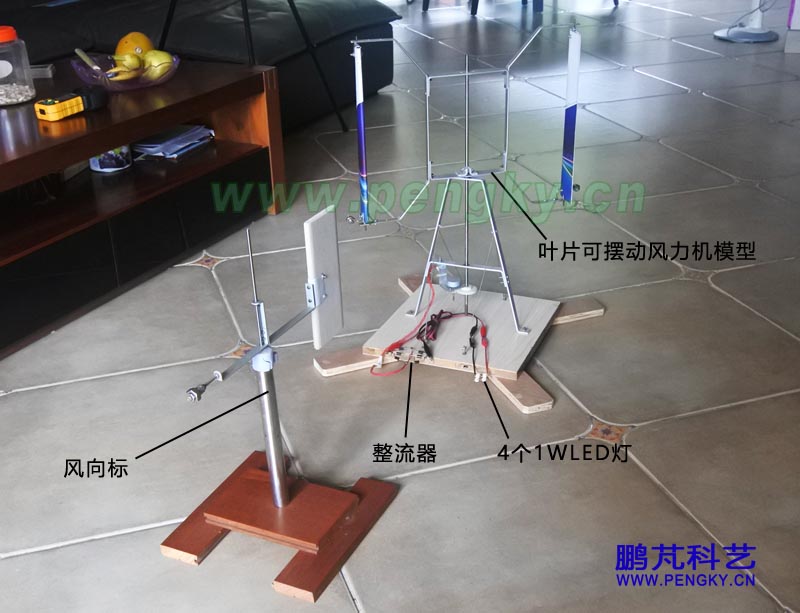

试验在室内进行,风力机与风向标均放在地上,风从一边打开的门吹进来,风向标摆在风力机前面,见图9。

垂直轴风力机模型与风向标

图9-垂直轴风力机模型与风向标

这是一个风况非常恶劣的环境,从门吹进来的风速不稳定,在门后两边有漩涡,风向也很不稳定,波动很大,固定叶片的升力型垂直轴风力机在这样的风况下根本不能运行。

塔架底座太小,加了木条增大面积,并用一个台钳压住,以减小振动。

通过摄像机记录了风力机工作状况,下面是其中一段录像,请观看。

此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

叶片可摆动的升力型垂直轴风力机模型转动录像

从录像中听到风力机模型旋转时噪声很大,主要是是齿轮噪声,是齿轮质量不好引起的。

叶片可摆动的升力型垂直轴风力机模型在风速1.5m/s可启动运转,在风速2.5m/s进入升力运行,可发电。在风速4m/s至5m/s 时,风轮转速约6周/秒,微型发电机整流输出电压约6伏,4个1W的LED灯珠能够发出亮光。

看到风向标不停摆动,有时幅度还很大,说明风力机模型能在风向风速极不稳定的情况下正常运行。

把摄像机置于风力机模型上侧进行高速拍摄,从慢放的摄像中可以看到叶片在上风侧向风轮内侧偏摆,在下风侧向风轮外侧偏摆。由于叶片两侧是透空的,可能不是太清晰,请仔细观看,下面就是相关摄像。

此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

高速摄像下的风力机叶片摆动

注意:风速不要超过6m/s,不能让转速升得太高,在转速为6周/秒时风轮叶片处的离心加速度是重力加速度的25倍,转速再升高时离心力可能损坏风力机。

该模型仅为简单的实验模型,各转轴均无轴承,切勿长时间运行。
