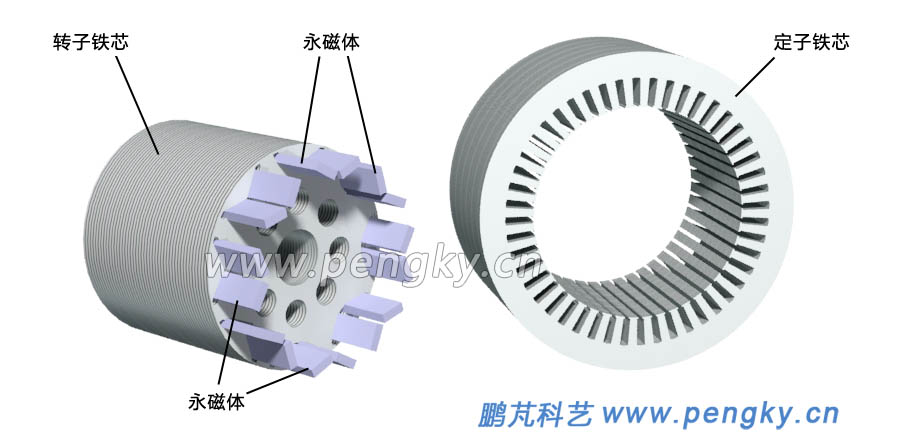

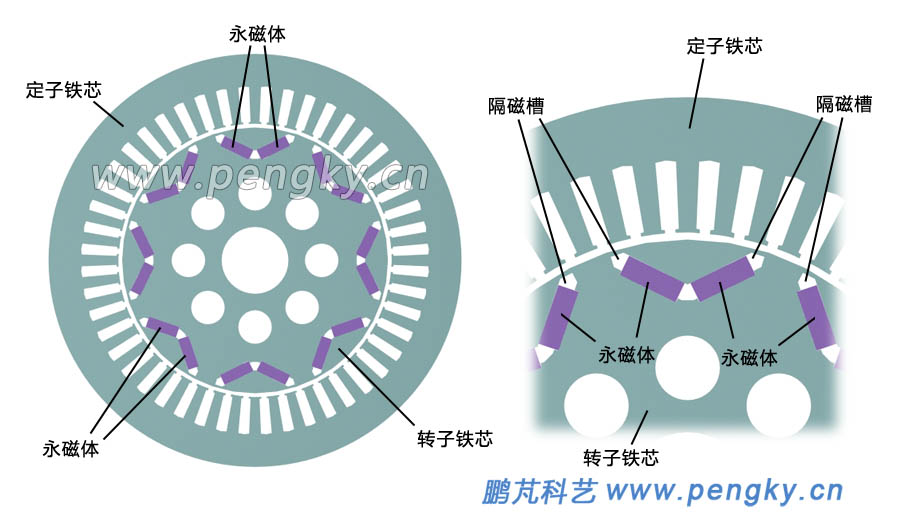

图2是定子铁芯与转子铁芯的立体图，在左图中显示了尚未完全插入永磁体的转子铁芯。

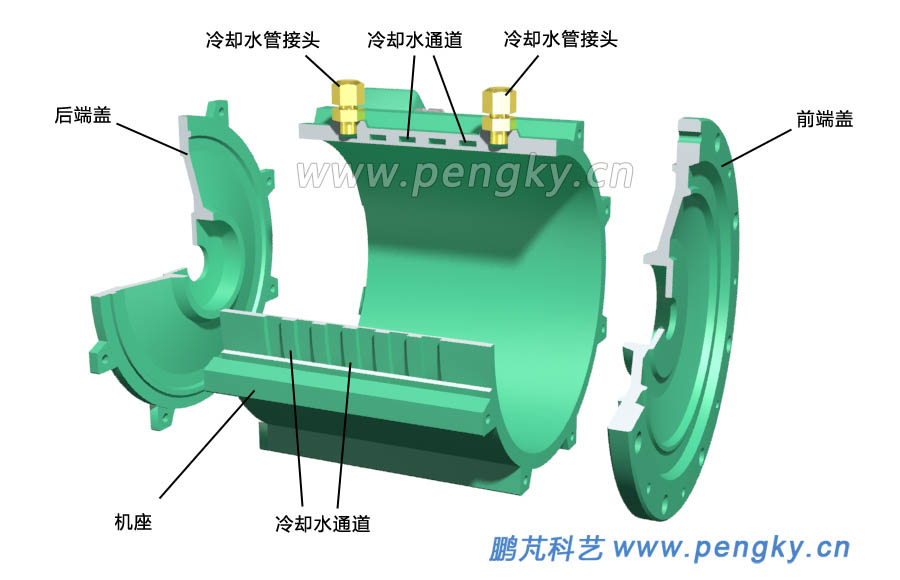

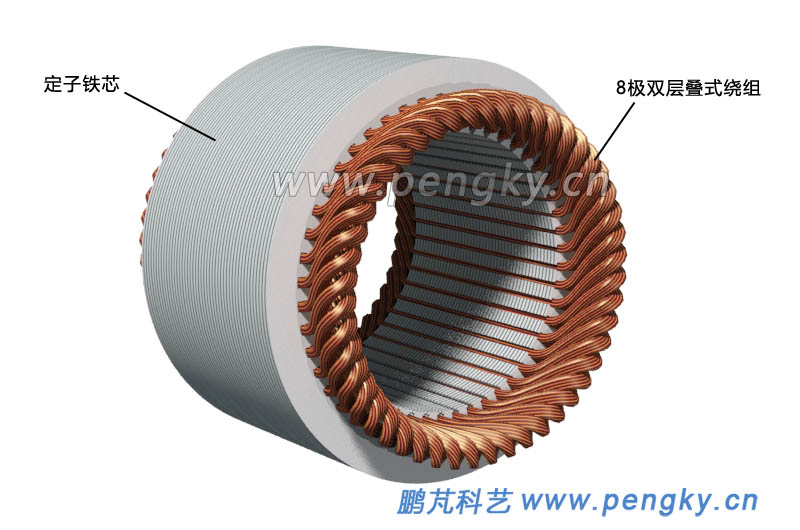

定子安装在机座内，机座是整个电机安装的基础，机座壁内有冷却水通道，通道是螺旋状环绕机座，分两层制作，两个冷却水管接头是冷却水的进出口，见图4。

在机座两端有端盖，端盖封闭电机并支撑转子，前端盖是传动端的端盖，后端盖是非传动端的端盖，见图4。

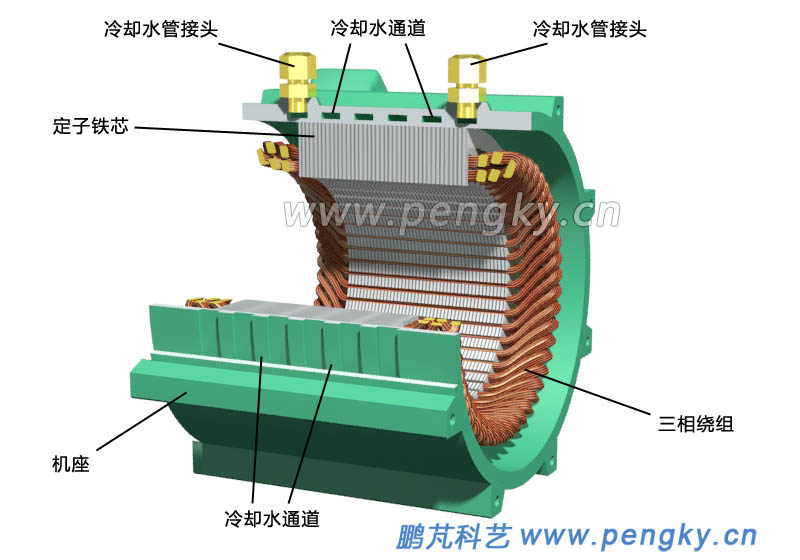

图5是机座装入定子与绕组的剖视图。

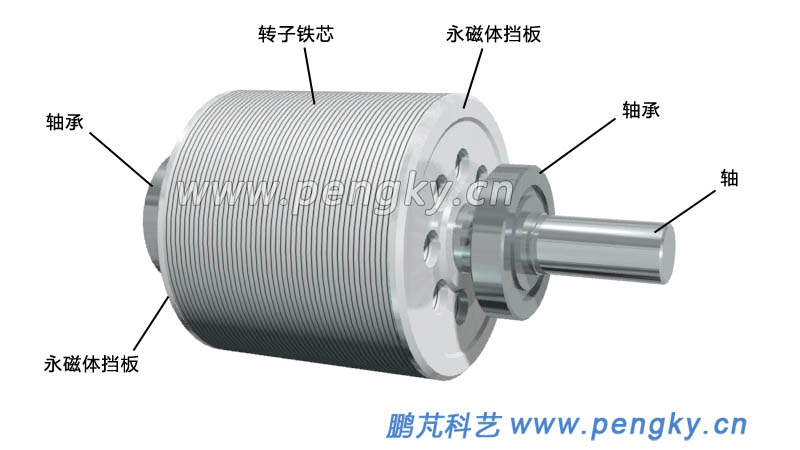

转子铁芯插入永磁体后用挡板压紧，压入转轴与轴承，见图6。汽车电机功率一般在100kW以下，转子发热量很小，定子通过水冷可很好散热，无需用风扇散热。

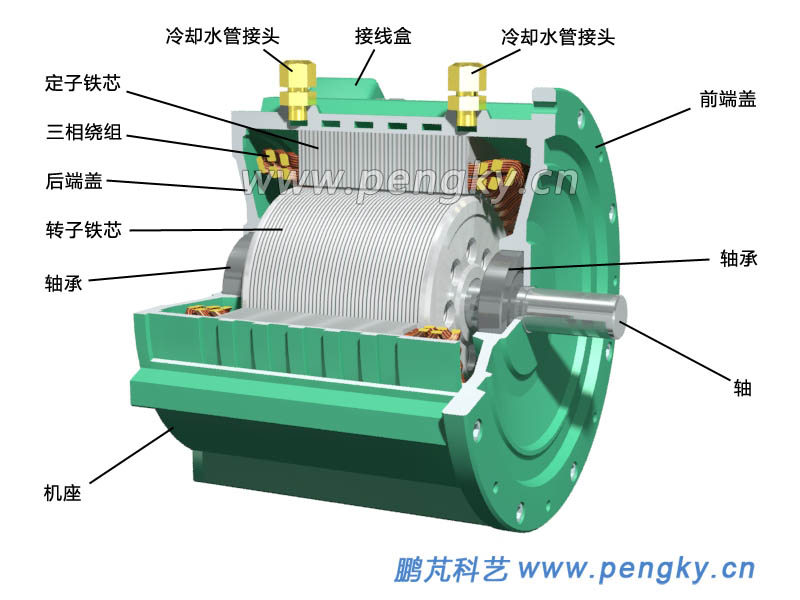

把转子插入定子铁芯，封好端盖，电机就组装完成，图7是永磁同步电机的剖视图。

为提高电机效率，提高调速精度，在电机非传动端轴端安装位置与速度检测装置 ，主要采用光电编码器或旋转变压器来实现，本模型没有相关装置，有兴趣者请另找参考资料。

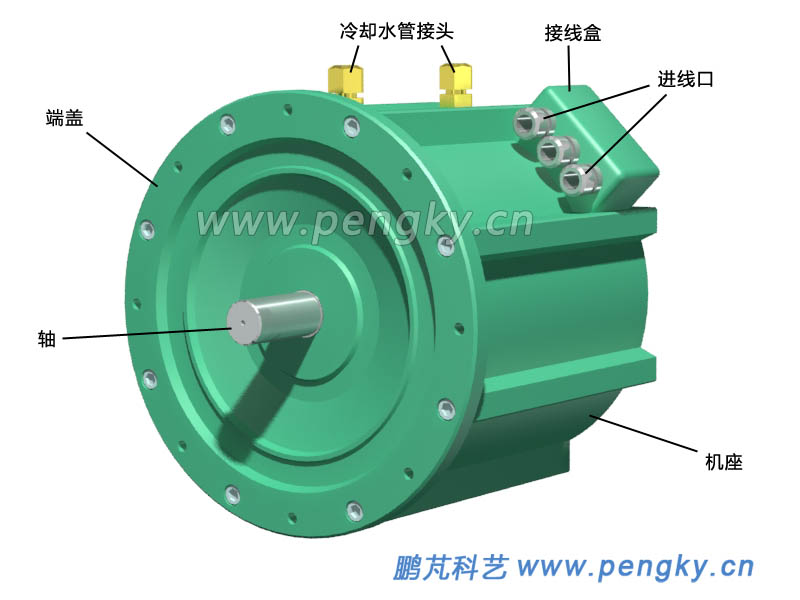

图8是永磁同步电机外观图。
