在发电机中绕组是产生电动势的部件，在电动机中绕组是产生机械力的部件，电机绕组是能量转换的主要部件，绕组是电机中最重要的部件，定子铁心与转子铁芯只是为了减少磁阻，增大磁通的磁路。

在直流电机中有定子绕组与转子绕组，在交流电机中同样有定子绕组与转子绕组，本课件介绍交流电机绕组的基础知识。

交流电机主要有单相电机与多相电机，多相电机主要是三相电机。

在本栏目“三相交流发电机原理模型”课件中介绍了三相交流发电机的原理，在电动机栏目中“三相交流电产生的旋转磁场”课件中介绍了三相交流电的特点。那里的模型用的是单圈导线代表绕组，距实际应用有点距离，在本课件中我们介绍实际交流电机绕组的基本结构。

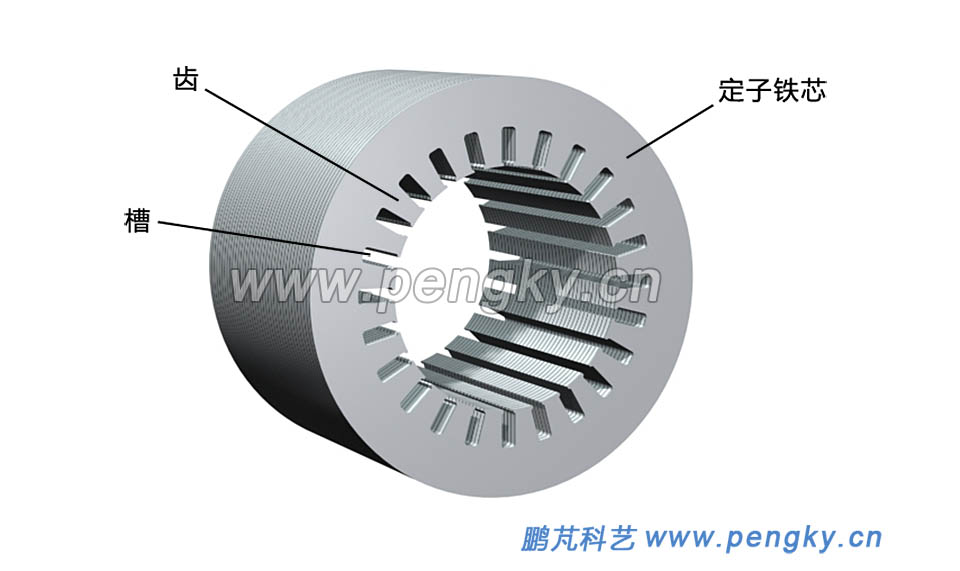

图1是一个交流电机的定子铁芯，由多片冲压成形的硅钢片叠成，在铁芯内圆周均匀分布着齿与槽，定子线圈嵌放在槽内。

圆周排列的线圈不易观看与分析，在描述一个电机绕组的布置与连接时，通常采用展开图来表示，也就是把在圆柱面的铁芯展开成平面，铁芯槽中分布的绕组也展开成平面，就直观多了。

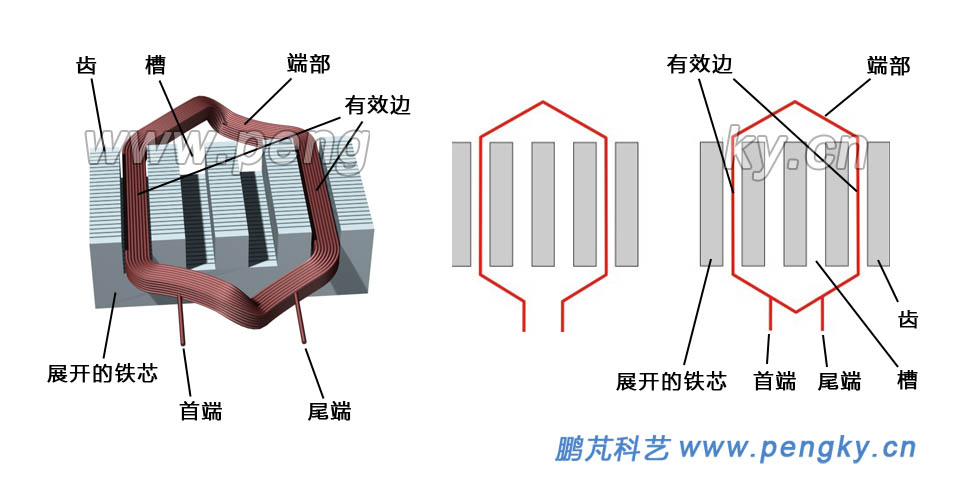

一个电机的绕组由多个线圈组成，在图2中介绍了在展开图中线圈的表示方法。

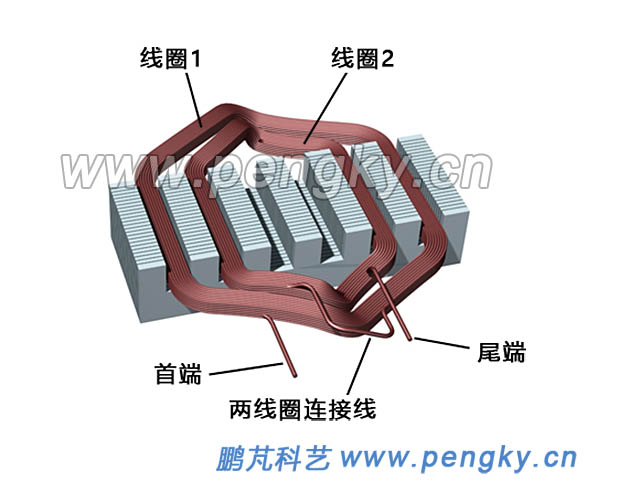

图2左图是一截铁芯上的一个线圈，一个线圈是由多圈导线绕制而成，是多匝线圈，嵌在铁芯槽内的部分称为有效边，在铁芯两边的称为端部，可以理解为线圈的有效边是参与切割主磁场，是有效部分，而线圈在槽外部分仅起连接有效边的作用。线圈的两个线端称为首端与尾端，本课件中按绕制方向定义首端与尾端。

为简单清晰的表示，在展开图中用线框来表示线圈，图2中图是用开口线框表示只有一匝的线圈（在复杂的图中也用来表示多匝线圈），图2右图是用闭合线框表示多匝线圈。一个线圈的两个有效边间隔的槽数称为节距 y，图2中线圈的节距为3。

按槽内线圈的层数分为单层绕组、双层绕组、多层绕组。 在单层绕组中有链式绕组、同心式绕组、交叉式绕组，在双层绕组中有叠绕组与波绕组，这仅是常见的分类。

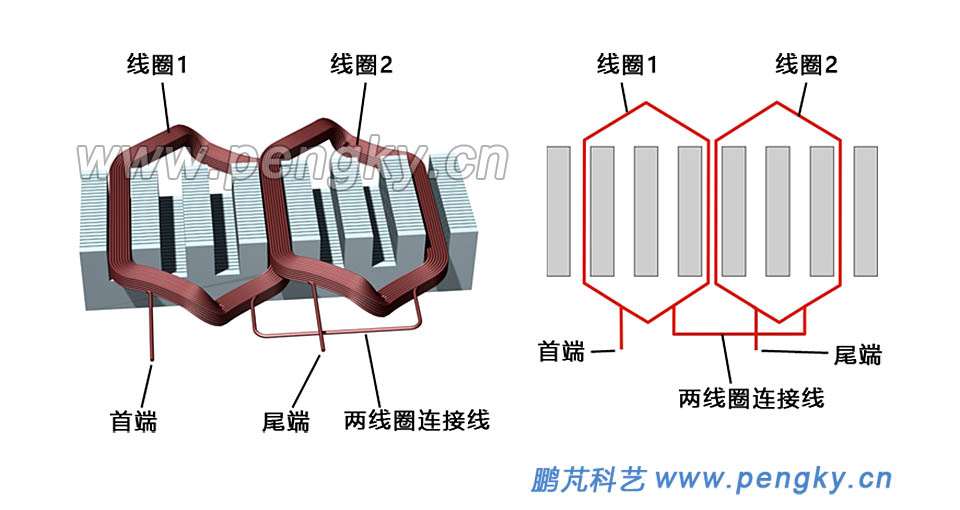

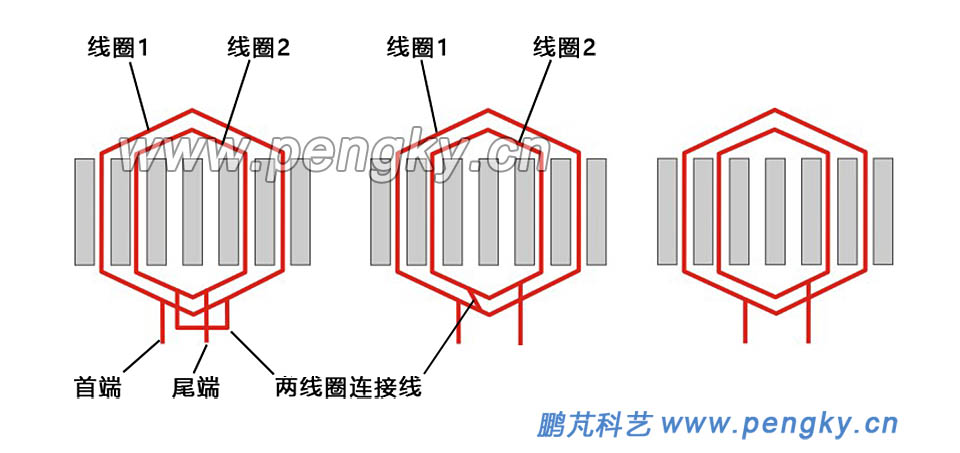

单层叠式绕组 同一相的几个线圈叠在一起，后一个线圈叠在前一个线圈后面。图3右图是绕组的展开图，左图是展开的立体图。

交流电机中具体的绕组构成主要依据以下几个数据：

磁极对数p，磁极对数p的电机的磁极个数为2p。例如1对磁极的电机在每秒50周的三相交流电产生的旋转磁场为每分钟3000转，2对磁极的电机在每秒50周的三相交流电产生的旋转磁场为每分钟1500转。

极距τ，每个极所占的宽度（用槽数计量），τ=Z/2p   Z为定子的总槽数

相带q，每个极下每相所占的宽度（用槽数计量）， q=Z/2pm   m为相数

例如：对于一台总槽数为24，有2对磁极的三相电机，其极距为6，相带为2。

二相交流绕组由两个相互垂直的绕组组成，对于2极电机有2相绕组，最简单是一个绕组仅一个线圈，整个电机只需2个线圈4个槽。只有4个槽的铁芯利用率太低，实际电机至少是8个槽，对于8槽定子极距为4，相带宽度为2。

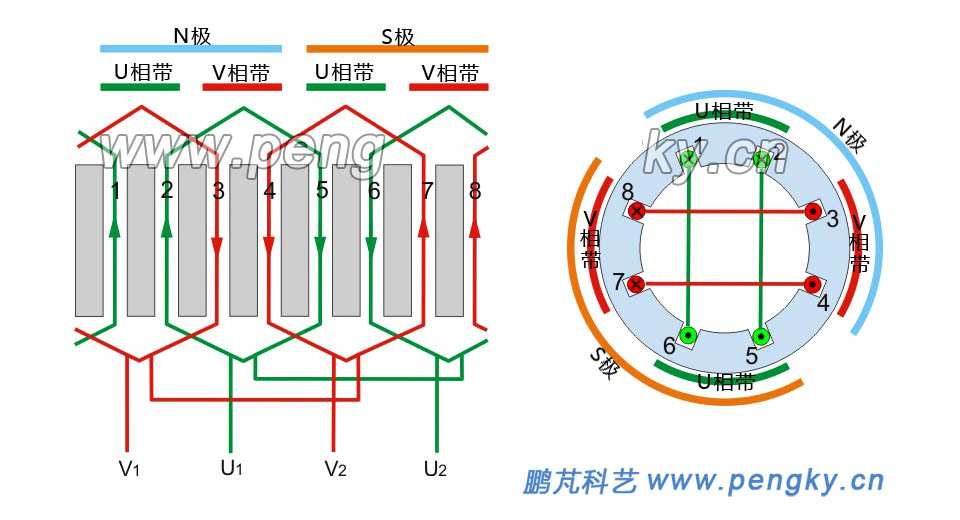

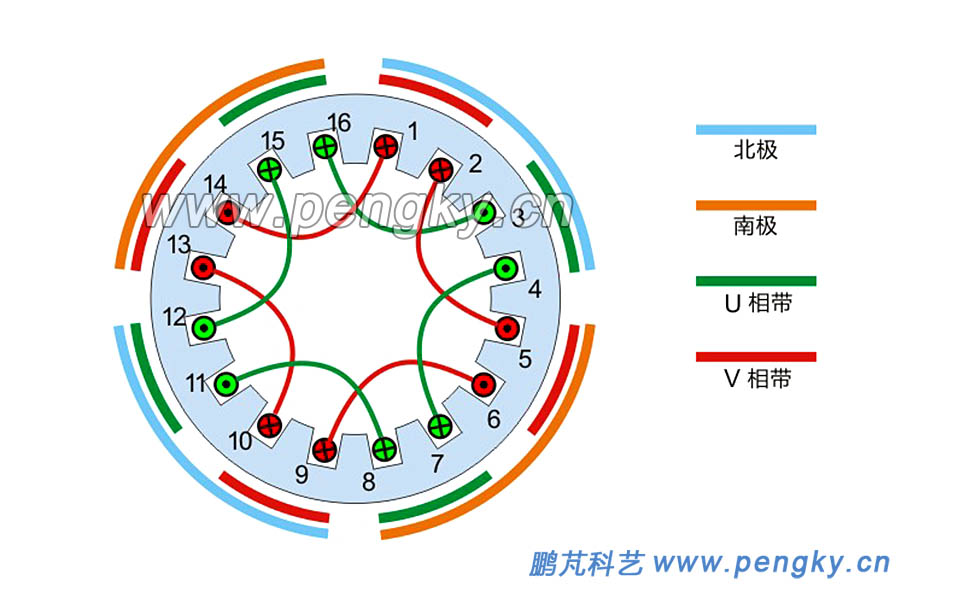

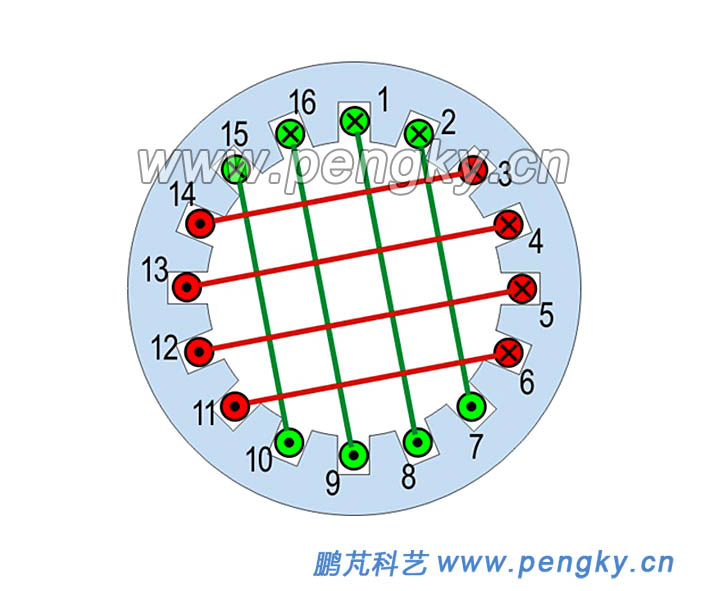

在图8右图中右图是圆形图，圆形图较直观。先分配1号槽至4号槽为北极，分配5号槽至8号槽为南极。在N极（北极）下分配1号槽与2号槽为U相带，分配3号槽与4号槽为V相带。在S极（南极）下分配5号槽与6号槽为U相带，分配7号槽与8号槽为V相带，见图中彩色标记。

在图上的槽内有效边标上导线的绕制方向（首端到尾端），在同一极下相邻的相带方向相反。

在U相带建立线圈，1号槽与6号槽为一个线圈，定1号槽为首端；2号槽与5号槽为另一个线圈，定2号槽为首端，2个线圈首尾相连组成U相绕组，定2号槽为U1端，6号槽为U2端。

在V相带建立线圈，3号槽与8号槽为一个线圈，4号槽与7号槽为另一个线圈，2个线圈首尾相连组成V相绕组，定8号槽为V1端，4号槽为V2端。

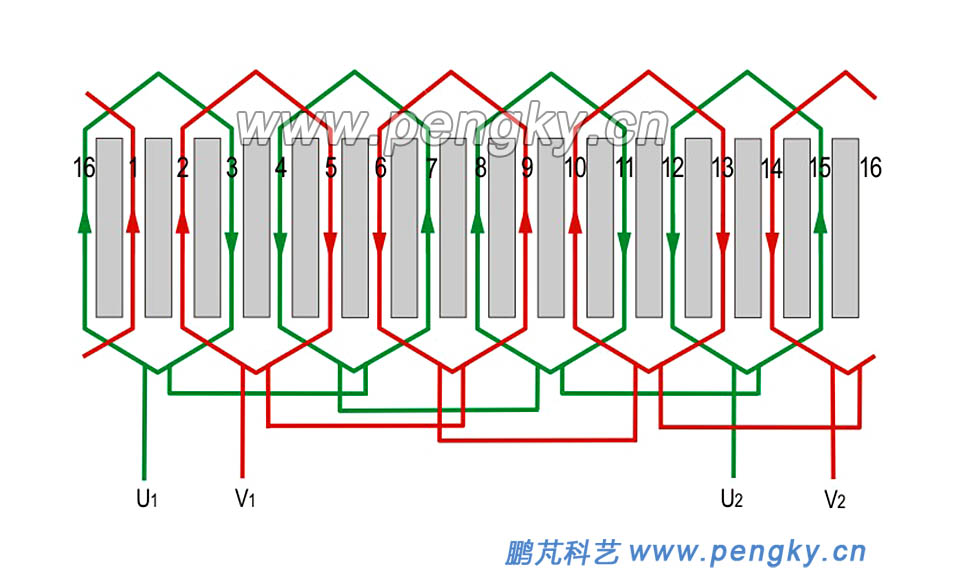

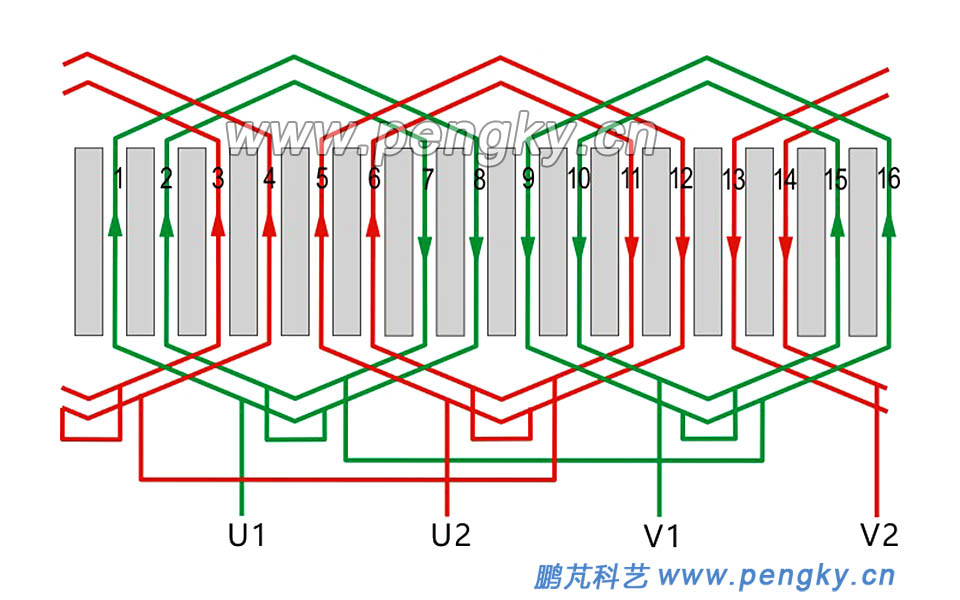

U相绕组与V相绕组成90度角。图8左图是按此规则排列的展开图。
