三相交流发电机原理模型
Principle of Three-phase Generator

实际应用的主要是三相交流发电机,其定子铁芯的内圆均匀分布着6个槽,嵌装着三个相互间隔120度的同样线圈,分别称之为A相线圈、B相线圈、C相线圈

画面中的三相交流发电机采用星形接法,三个线圈的公共点引出线是中性线,每个线圈的引出线是相线

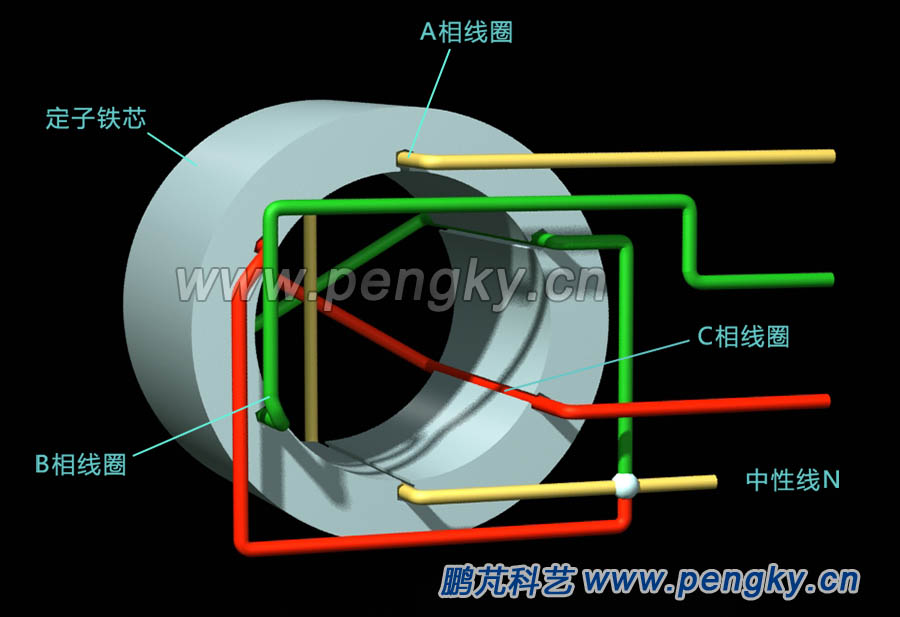

二极三相交流发电机模型定子铁芯与线圈

图1--三相交流发电机定子

目前发电厂主要使用蒸汽轮机或燃气轮机带动发电机,高转速。发电机转子有2个磁极。发电机转子的结构有凸极式(图2左图)与隐极式(图2右图)。

2个磁极的发电机转子多数采用隐极式结构,大型高速三相交流发电机均采用隐极式转子。

 二极凸极式转子与隐极式转子

图2--凸极式转子与隐极式转子

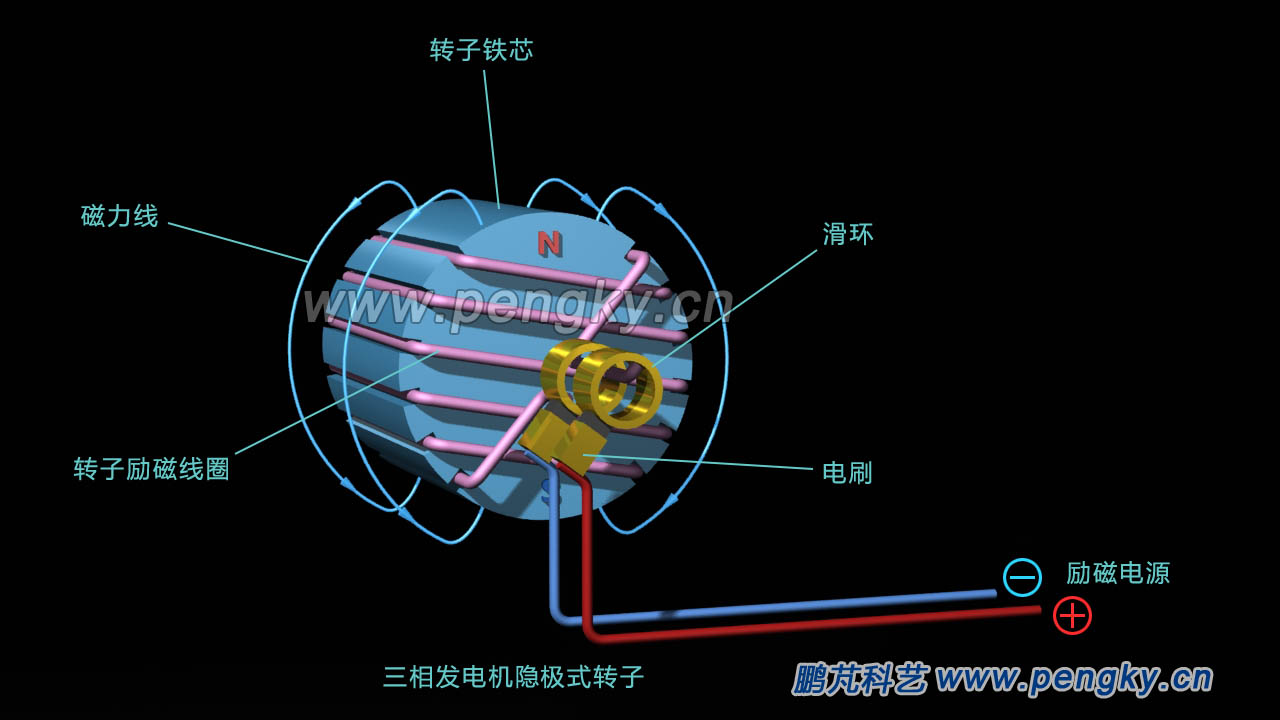

                          图3显示了隐极式转子接通励磁电源后的磁场状态。

隐极式转子的磁场走向

图3--隐极式转子的磁场

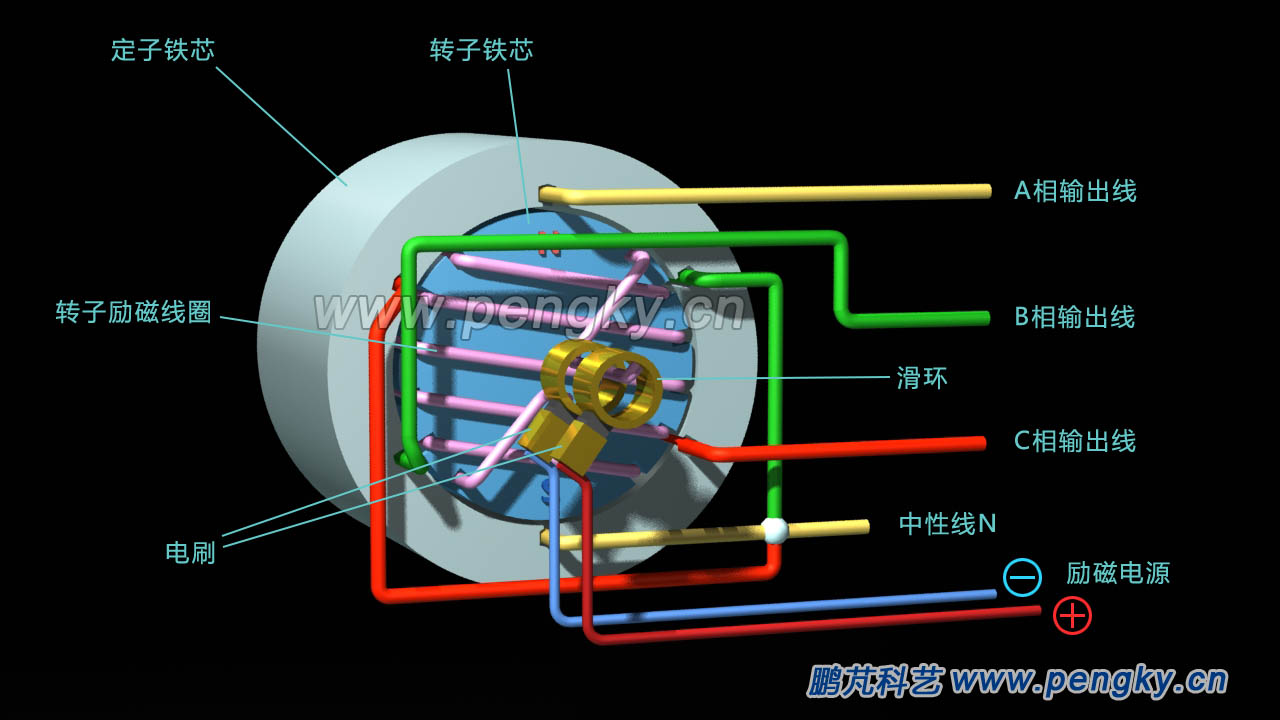

                               装上转子就组成了一台三相交流发电机原理模型。

三相交流发电机原理模型

图4--隐极式转子三相交流发电机原理模型

当转子匀速旋转时三个线圈顺序切割磁力线,都会感生交流电动势,其幅度变化周期与频率相同。由于三个线圈相互间隔120度,它们感应电势的相位也相差120度。

这个模型的转子只有两个极,所以感生的电压频率与转子每秒转速相同,是同步交流发电机,当转速为每分钟3000转(3000r/min)时,发出的三相交流电频率为50赫兹(Hz),这种两极的同步发电机广泛应用在燃煤电厂、燃气轮机电厂与核电厂,这些电厂使用转速为3000r/min的蒸汽轮机燃气轮机带动同步发电机发电。

以上的原理模型电机的转子有2个磁极,定子有6个槽,实际的三相交流发电机定子铁芯上有多个槽,其槽数为极数的3n倍(n=1,2,3, ……),称为整数槽,还有不成整数关系的称为分数槽。多个线圈按规律均匀嵌装在槽中,组成三相绕组

下面请观看三相交流发电机工作原理3D动画课件,在动画中有每根相线的输出电势波形。

三相交流发电机工作原理3D动画课件
