低压汽轮机与凝汽器
Low Pressure Turbine and Condenser
低压汽轮机与凝汽器组成一个整体,上方是低压汽轮机下方是凝汽器。
   低压汽轮机

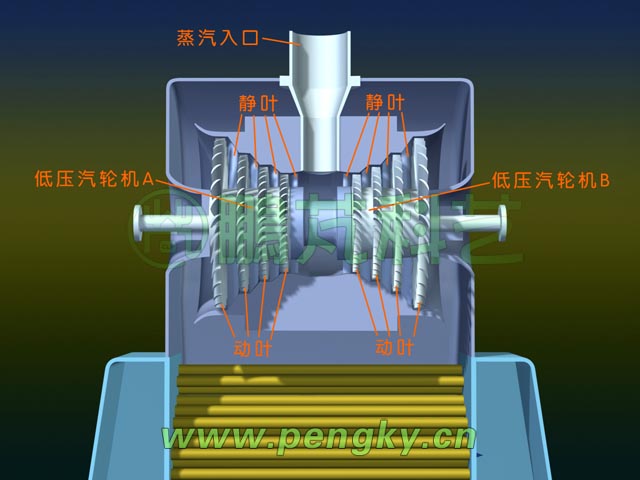

低压汽轮机采用双分流结构,在一个外壳(汽缸)内装有对称的两个低压汽轮机。每个汽轮机的转子有多级叶片(动叶加静叶),本模型仅4级。低压汽轮机工作原理与高中压汽轮机一样。

低压汽轮机

低压汽轮机

进入低压汽轮机的蒸汽压力为每平方厘米4.6公斤,从低压蒸汽入口进入后,分向两边汽缸,推动两个汽轮机的叶片轮旋转,作功后的蒸汽排到下方的凝汽器。

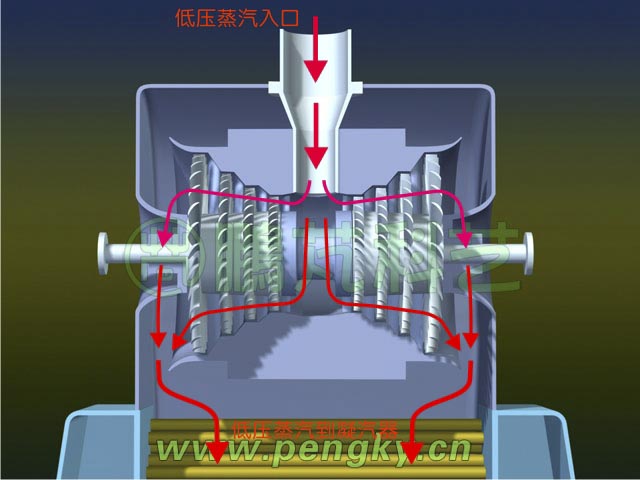

低压汽轮机汽流走向

低压汽轮机汽流走向

   凝汽器

低压汽轮机排出的蒸汽已释放了绝大部分能量,但它来自高纯度的除盐水,不能排放浪费,在凝汽器把这些蒸汽冷却成凝结水,通过凝结水泵送往锅炉再利用。凝汽器就在蒸汽轮机下方,外壳与低压汽轮机汽缸连为一体。

凝汽器

凝汽器

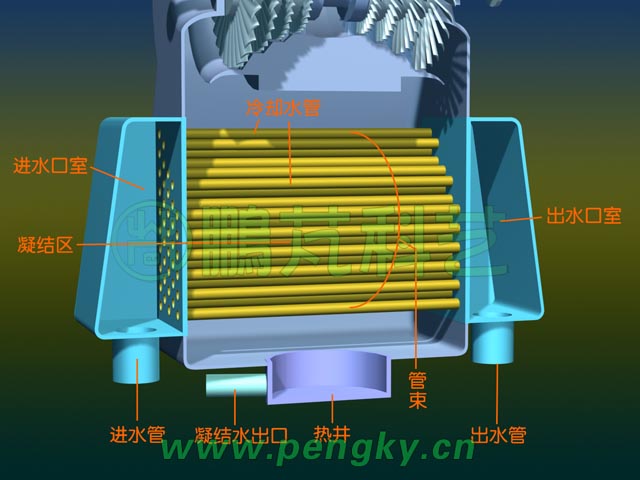

在凝汽器中排列着冷却水管,从一端到另一端,密集的冷却水管称为管束。管束的左端连通进口水室,右端连通出口水室。冷却水从进水管到进口水室,再进入管束,从管束中出来后通过出口水室的出水管流出。按一定规律排列的管束构成凝结区,低压汽轮机排出的蒸汽碰到管束凝结成水,流到下方热井,由凝结水泵送往锅炉。

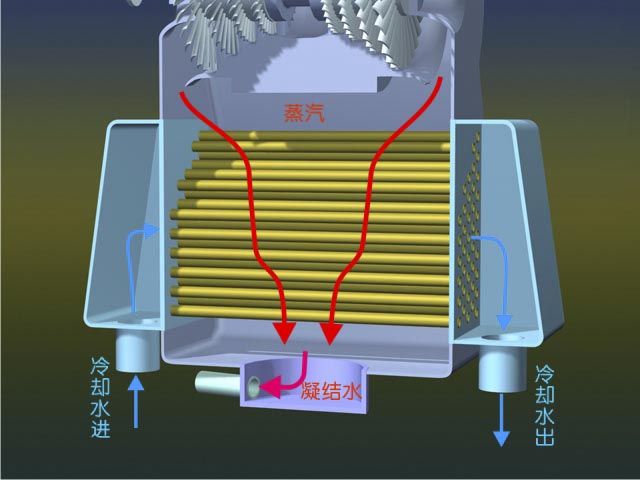

凝汽器水流走向

凝汽器水流走向

实际凝汽器的水室分布与管束排列并不都一样,管束非常密集,结构要复杂得多,管束要有良好的导热性能又要耐腐蚀。
