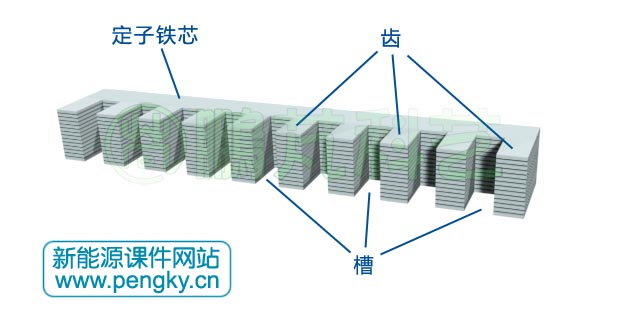

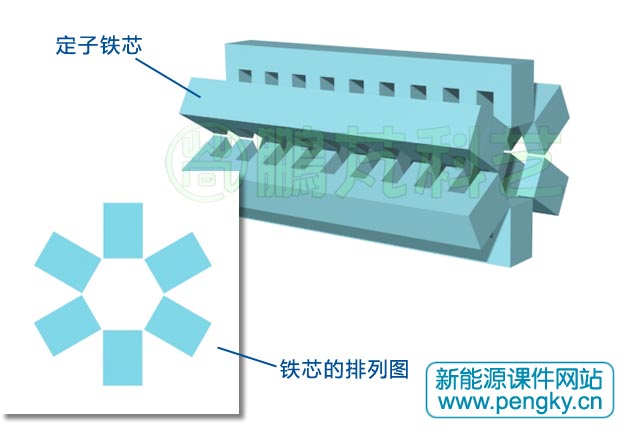

图2是整个定子铁芯，由六块叠片铁芯组成，六块叠片铁芯围绕成一周，槽口向着轴心。，构成筒形。图2左下角是轴向视图，可看清整个铁芯的排列。

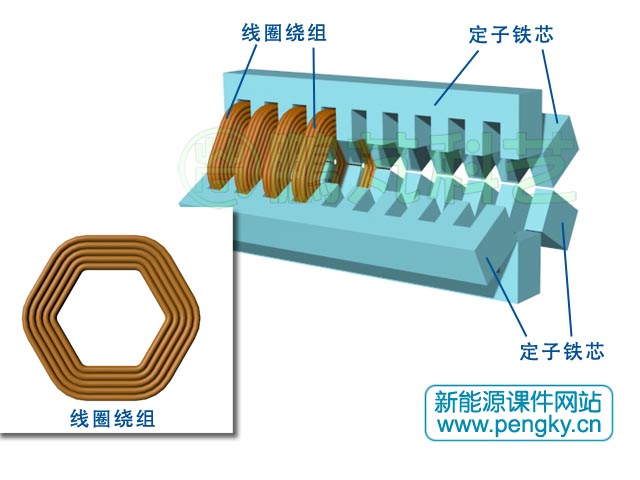

定子线圈绕组呈六边形，见图3左下图，把定子绕组嵌放在定子槽中，图3中显示已嵌装的4个定子绕组，为看清结构，隐去一个铁芯叠片。

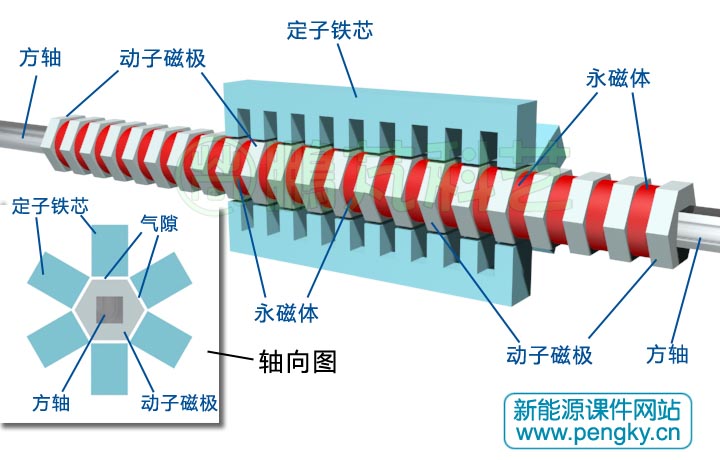

电机的动子是六面柱形，与定子内面配合，留有气隙，见图4。动子磁极与定子齿一一对应，磁极间夹着永磁体（图中红色部分）。

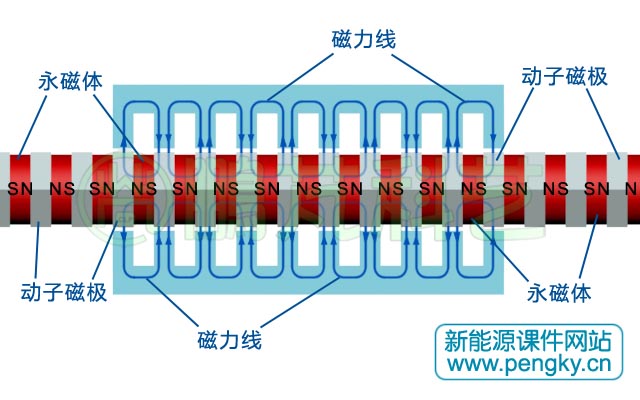

磁力线环绕着线圈绕组，动子每移动一个齿距，磁力线的环绕方向翻转一次，当动子连续运动时，环绕着线圈的磁通就连续翻转，在绕组中感生出交流电势。线圈连接方法是把所有线圈头尾相连，留出两个输出端。

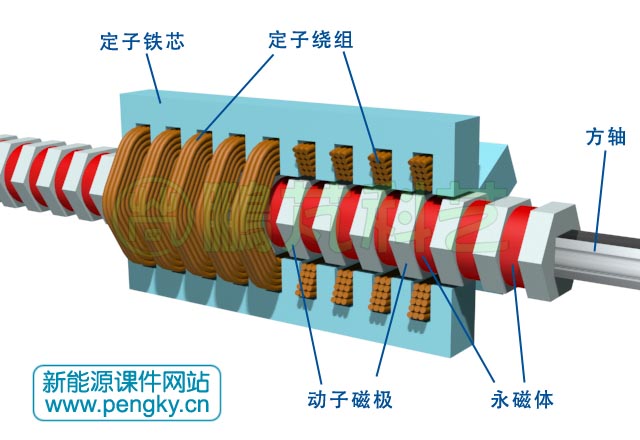

图6是六面筒型永磁直线发电机剖面图（没有显示机座与外壳），工作原理与圆筒型永磁直线发电机相同。这种多面筒形的直线电机状也可以是八面柱形或四面柱形。
