前面5个课件介绍了水平轴风力发电机组的生产装配主要过程,在本课件将总装好的风力发电机组模型展示一下。

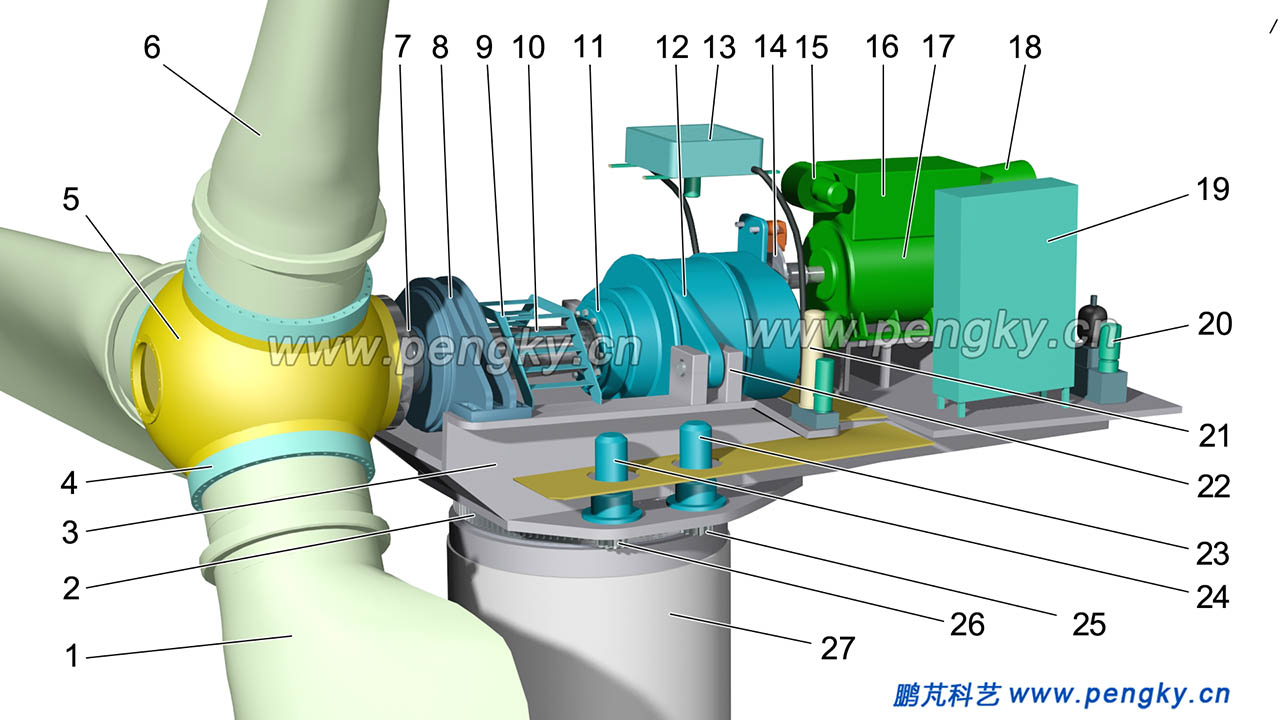

图1是没有安装机壳的风力发电机组模型(侧前视) |
1-6-叶片 |
2-偏航齿轮 |
3-机座 |
4-变桨轴承(齿轮) |
5-轮毂 |
7-主轴法兰 |
8-主轴轴承 |
9-跨梯 |
10-主轴 |
11-胀紧连接套 |
12-齿轮箱 |
13-润滑油散热器 |
14-制动盘 |
15-发电机冷却风机 |
16-空冷交换器 |
17-发电机 |
18-冷却空气排除口 |
19-控制柜 |
20-液压站 |
21- 润滑油站 |
22-齿轮箱支撑座 |
23,24-偏航电机 |
25,26-偏航小齿轮 |
27-塔架 |
图1 无机壳的机舱部件前侧面图 |
|

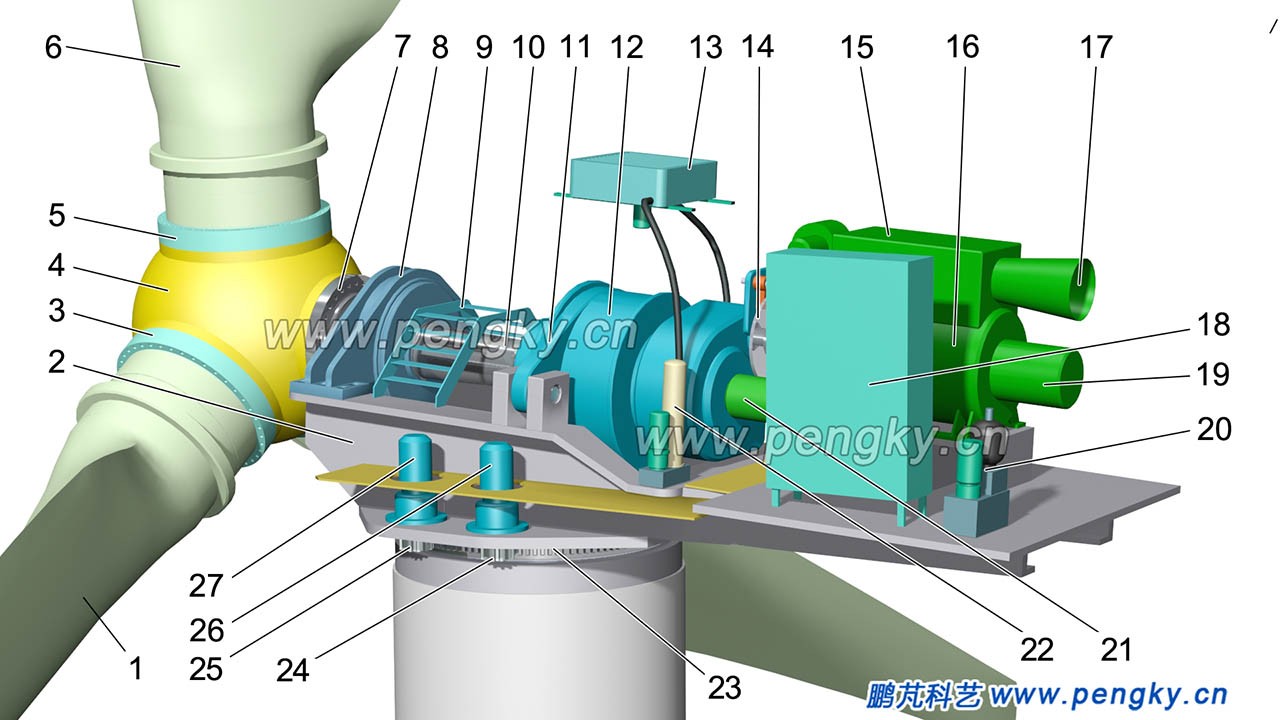

图2是没有安装机壳的风力发电机组模型(侧后视图) |
1-6-叶片 |
2-机座 |
3、5-变桨轴承(齿轮) |
4-轮毂 |
7-主轴法兰 |
8-主轴轴承 |
9-跨梯 |
10-主轴 |
11-齿轮箱扭力臂 |
12-齿轮箱 |
13-润滑油散热器 |
14-制动盘 |
15-空冷交换器 |
16-发电机 |
17-电机空气排除口 |
18-控制柜 |
19-电刷罩 |
20-液压站 |
21-变桨驱动装置 |
22- 润滑油站 |
23-偏航齿轮 |
24、25-偏航小齿轮 |
26-27-偏航驱动电机 |

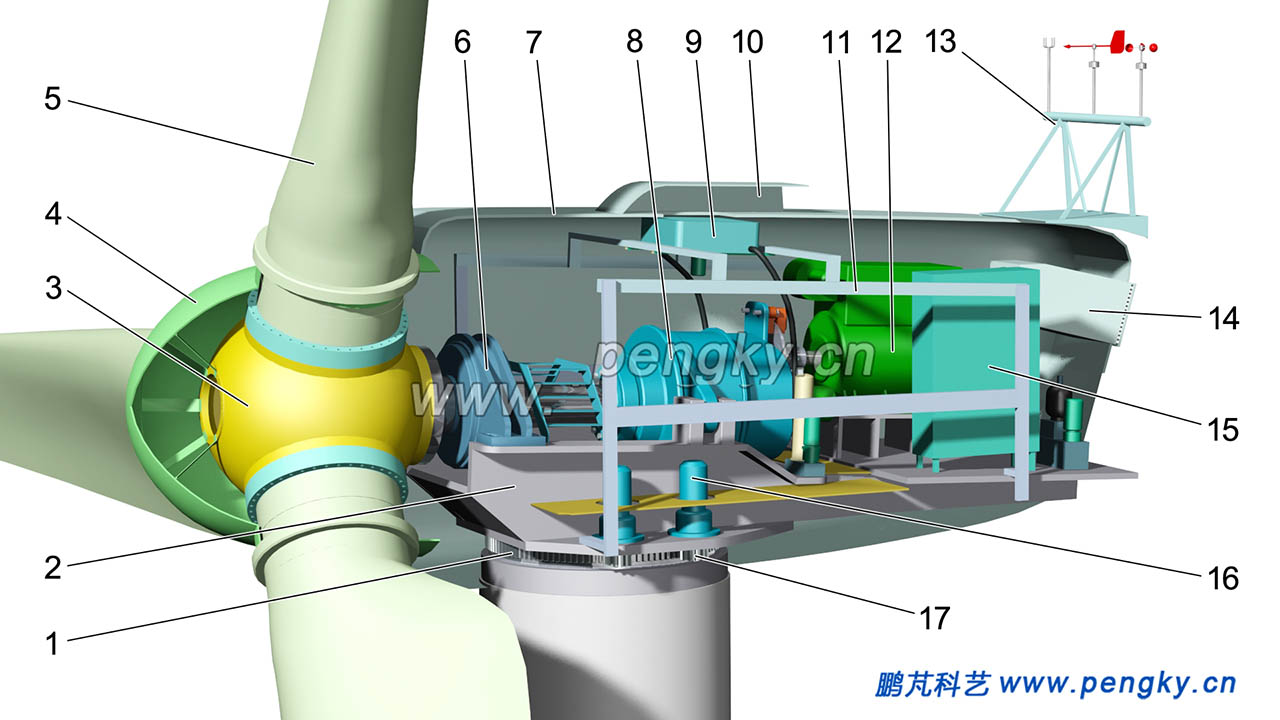

1-偏航齿轮 |
2-机座 |
3-轮毂 |
4-导流罩 |
5-叶片 |
6-主轴轴承 |
7-机舱壳 |
8-齿轮箱 |
9-润滑油散热器 |
10-散热器空气出口 |
11-机壳框架 |
12-发电机 |
13-测风装置 |
14-发电机排气通道 |
15-控制柜 |
16-偏航驱动电机 |
17-偏航小齿轮 |
图3-有机壳的风力发电机组前侧视图 |
|

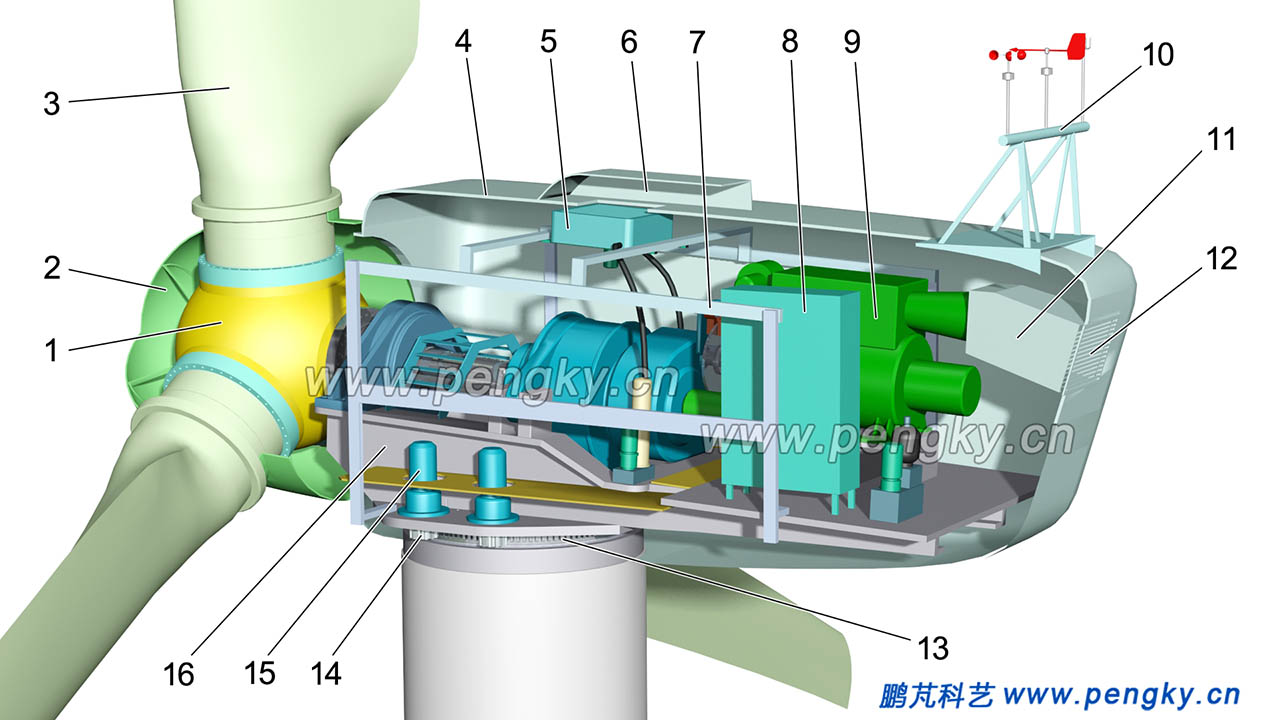

图4是安装机壳的风力发电机组模型(侧后视) |
1-轮毂 |
2-导流罩 |
3-叶片 |
4-机舱壳 |
5-润滑油散热器 |
6-散热器空气出口 |
7-机壳框架 |
8-控制柜 |
9-发电机 |
10-测风装置 |
11-发电机排气通道 |
12-发电机热空气出口 |
13-偏航齿轮 |
14-偏航小齿轮 |
15-偏航驱动电机 |
16-机座 |

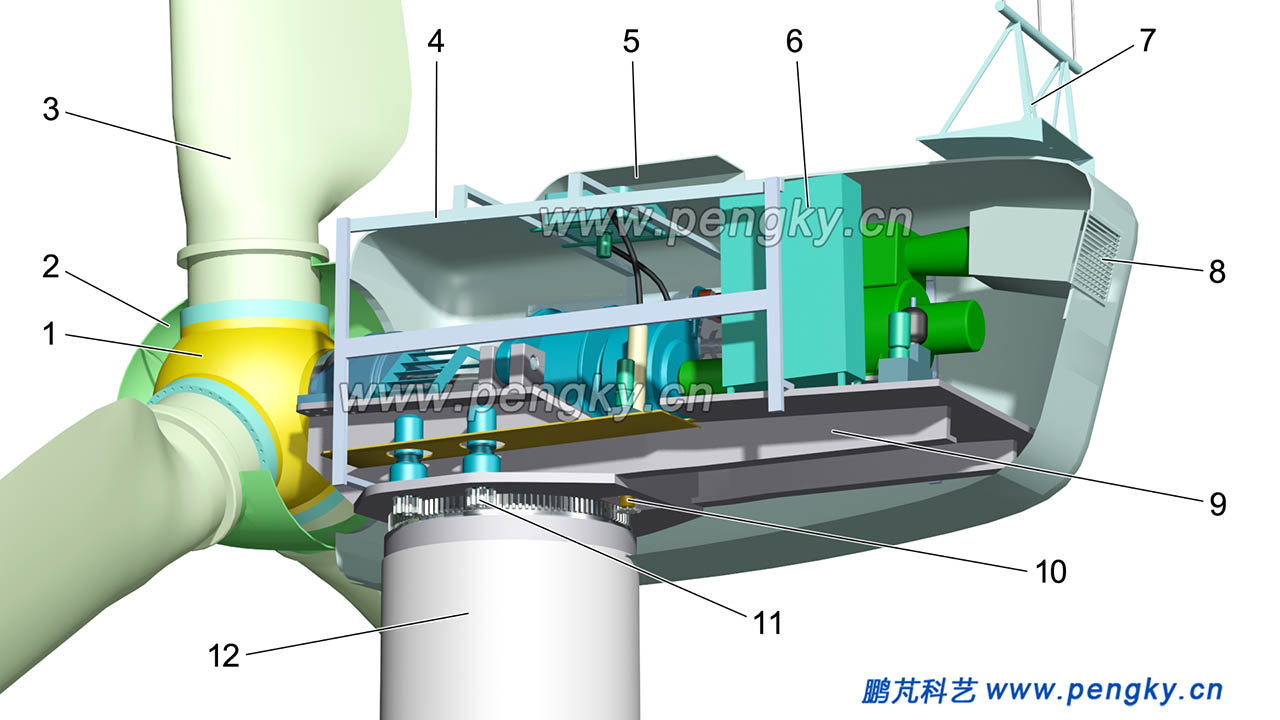

1-轮毂 |
2-导流罩 |
3-叶片 |
4-机壳框架 |
5-散热器空气出口 |
6-控制柜 |
|
7-测风装置 |
8-发电机热空气出口 |
9-机座 |
10-偏航编码器 |
11-偏航小齿轮 |
12-塔架 |
