水平轴风力发电机组附件安装
Installation of Accessories for
Horizontal Axis Wind Turbines

水平轴风力发电机组主要附件有:润滑油站,液压站,机舱控制柜,地板,跨梯,机壳框架,油冷器。

1. 安装润滑油站,液压站与控制柜

水平轴风力发电机组有许多部件需要润滑,主轴轴承,变桨系统、偏航系统、发电机等都有各自的自动油润滑装置。润滑用油大户是齿轮箱润滑油站对齿轮箱供油进行润滑,流动的油润滑齿轮同时还带走齿轮运转产生的热量。从齿轮箱流出的油通过散热器降温回到润滑油站,再注入齿轮箱循环使用。

液压站向整个机组的液压设备提供驱动力。

风力发电机安装液压站与润滑油站与控制柜

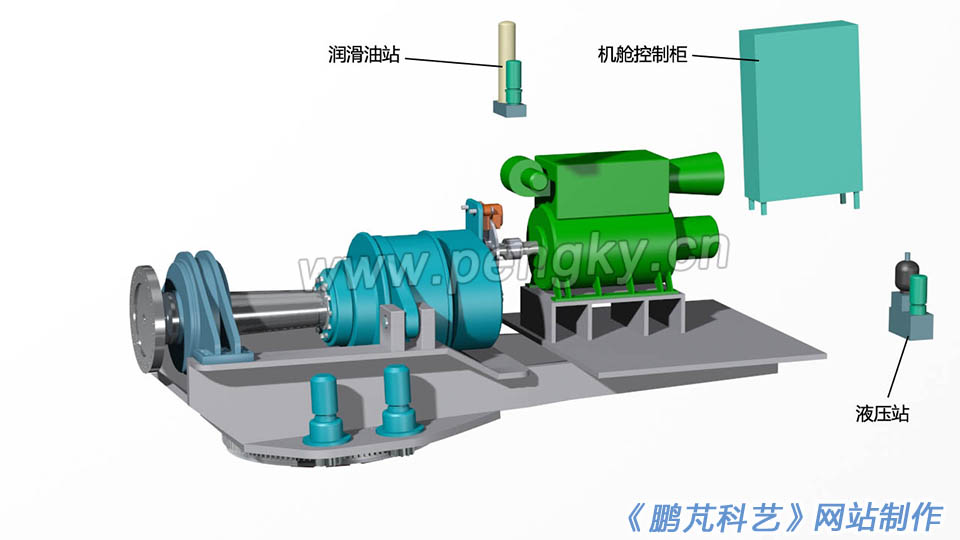

图1  风力发电机组待安装的附件

润滑油站安装在齿轮箱旁。液压站一般安装在机舱后部。机舱控制柜安装在发电机侧面

风力机的润滑油站与液压站与控制柜完成安装

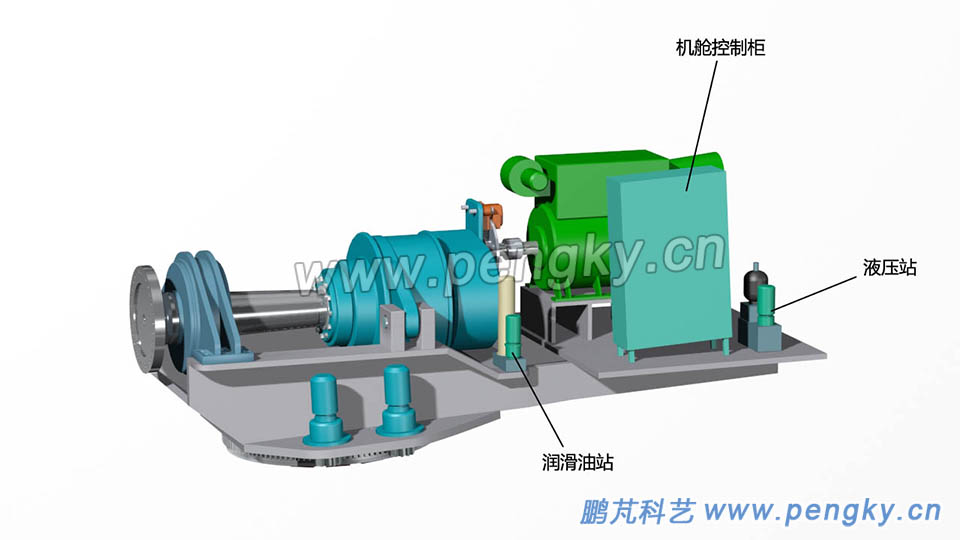

图2  风力机的润滑油站与液压站与控制柜完成安装

2. 安装平台地板与跨梯

在机舱内安装水平的工作平台,平台由3块地板组成。为方便机舱两侧通行,在主轴上方架设跨梯

风力机机舱地板与跨梯

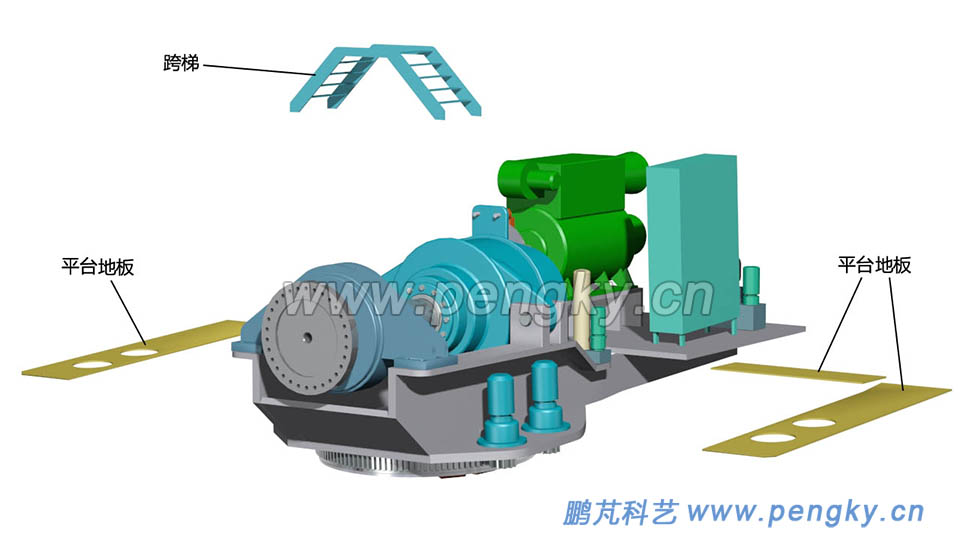

图3  风力机机舱备安装的地板与跨梯

风力机机座安装好地板与跨梯

风力机机舱安装好地板与跨梯

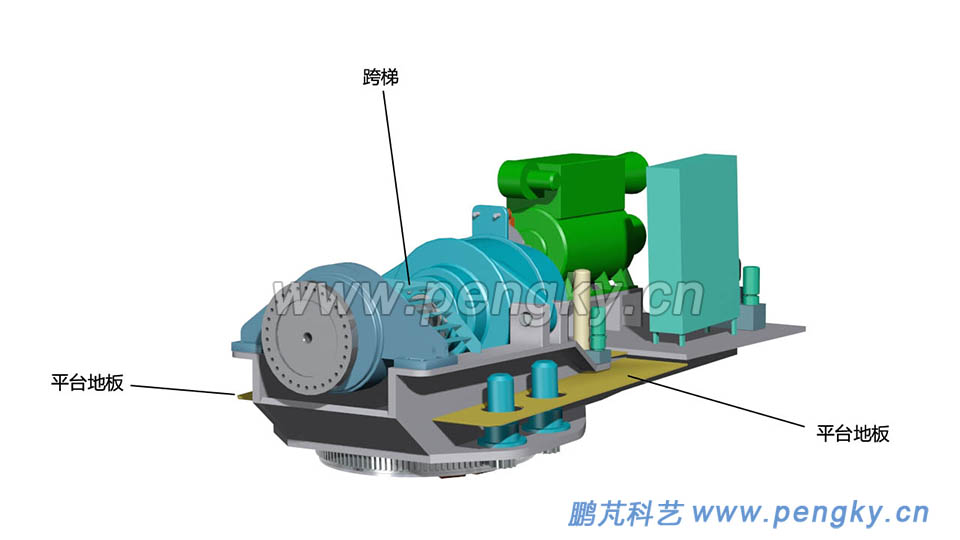

图4  风力机机舱安装好地板与跨梯

3. 安装机壳框架油冷器

机舱内主要设备安装结束,安装机壳框架以备机壳安装,模型的框架较简单,分上、左、右三部分,实际的框架要复杂些。从齿轮箱出来的润滑油到润滑油散热器降温,散热器内有风扇,安装在机舱上方,热空气从机舱顶部排出。

风力机机壳框架与润滑油散热器

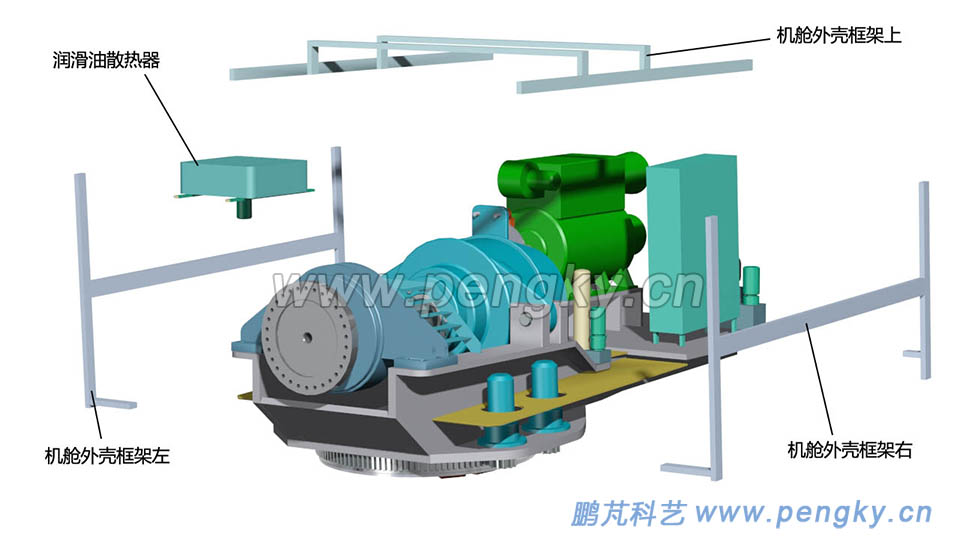

图5  风力机机壳框架与润滑油散热器

完成安装风力机机壳框架与润滑油散热器

安装好机壳框架与润滑油散热器
图6  安装好机壳框架与润滑油散热器

4. 安装机壳

模型的机壳分上、左、右三部分,根据工艺要求按顺序安装。

风力发电机组的机舱外壳

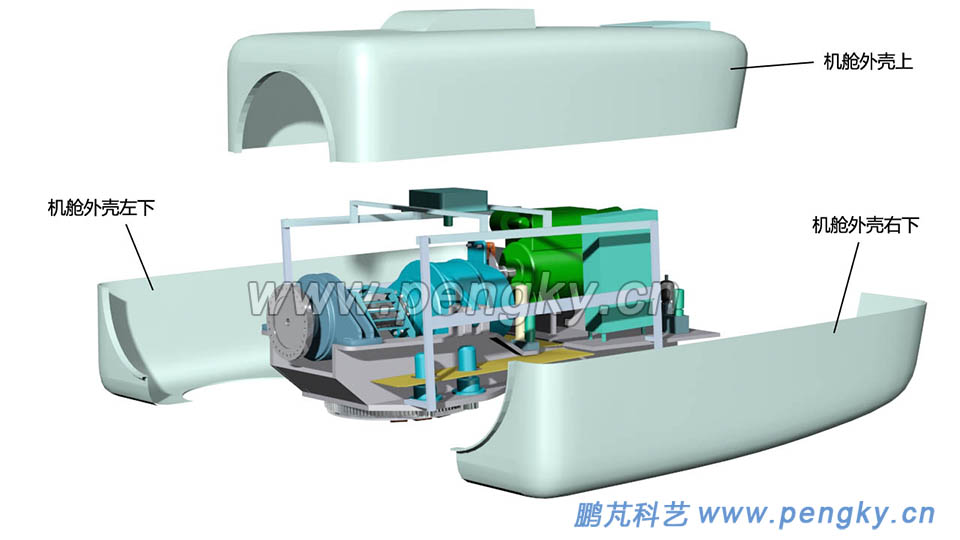

图7  风力发电机组的机舱外壳分三部分

机舱外壳安装完毕

风力发电机组的机舱外壳2

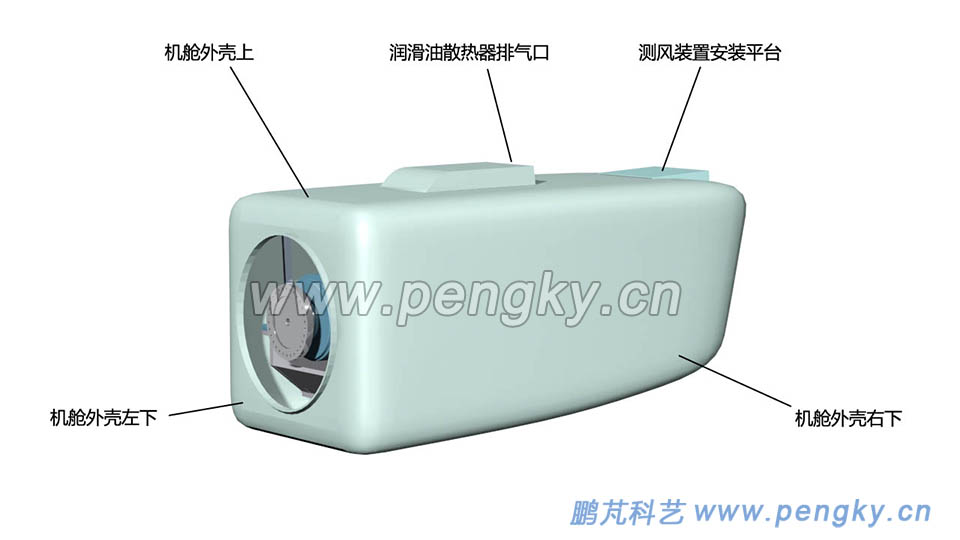

图8  装配好的风力发电机机舱外壳


机舱外壳顶部有润滑油散热器排气口测风装置安装平台,在后部还有发电机散热器的排出口。

下面是水平轴风力发电机组附件的安装顺序动画


水平轴风力发电机组附件的安装顺序动画

课件动画仅表示部件安装的起始与结束状态,不涉及具体装配路径与操作。为简洁清晰,动画中存在一物体穿越另一物体现象,请勿误解。
