水平轴风力发电机组偏航系统总成装配

Horizontal Axis Wind Turbine Yaw System Assembly

偏航系统是风力发电机实现对风控制的部分,保持机舱与风向一致,使风力发电机尽可能多的获取风能。同时也是水平轴风机的重要承载部件。主要由偏航轴承、偏航驱动电机、偏航制动盘、偏航制动器、机舱底座组成。有关偏航系统的工作原理参见“风力机对风装置”课件。

偏航部件直接安装在底座上,图1是风力发电机的机舱底座,风力机的底座也称为底盘机座

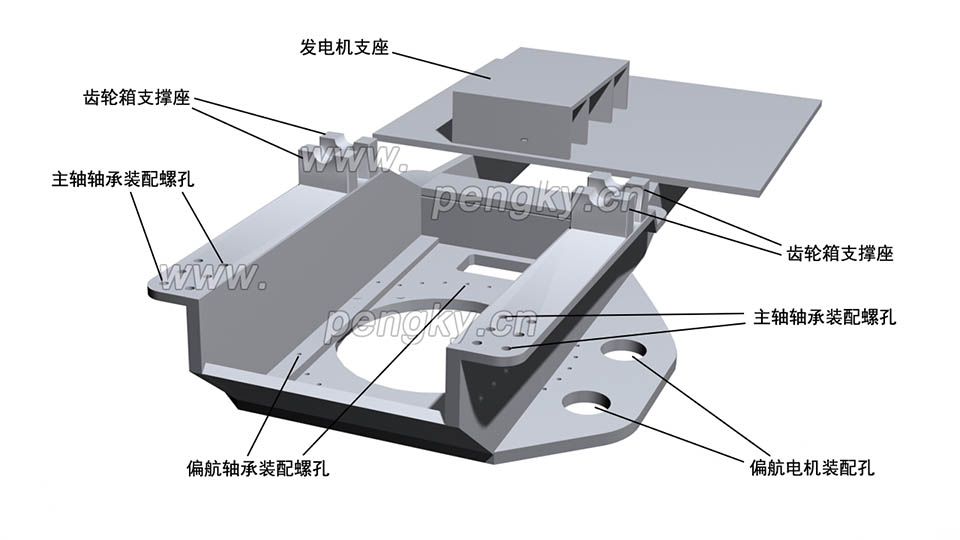

风力发电机的机舱底座
图1  风力发电机的机舱底座

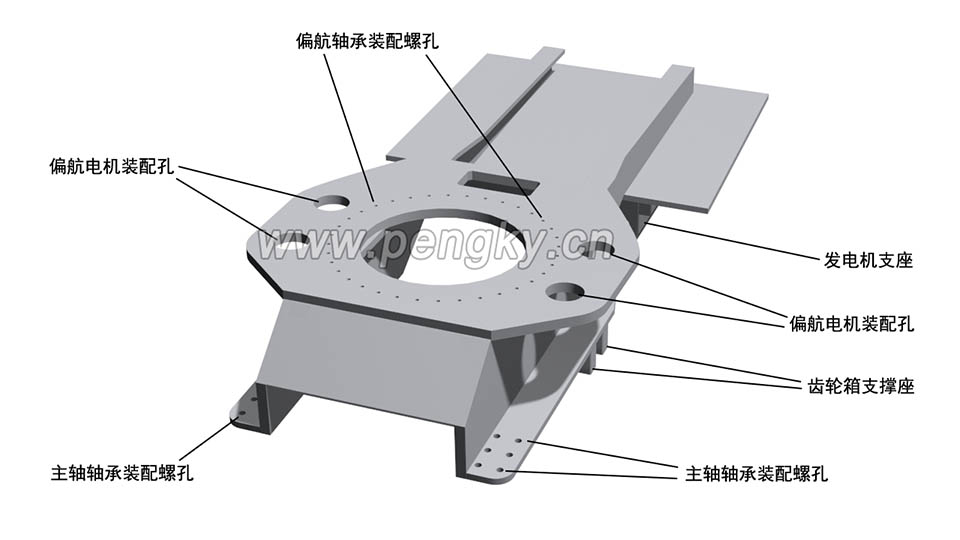

偏航部件多数安装在底座下方,为方便装配,要把底座翻转过来进行装配,图2是翻转的风力发电机的机舱底座。

风力发电机的机舱底座翻转
图2  翻转的风力发电机的机舱底座

1. 安装偏航轴承

偏航轴承外圈就是偏航齿轮,将偏航轴承内圈用螺栓直接安装在底座上,见图3。

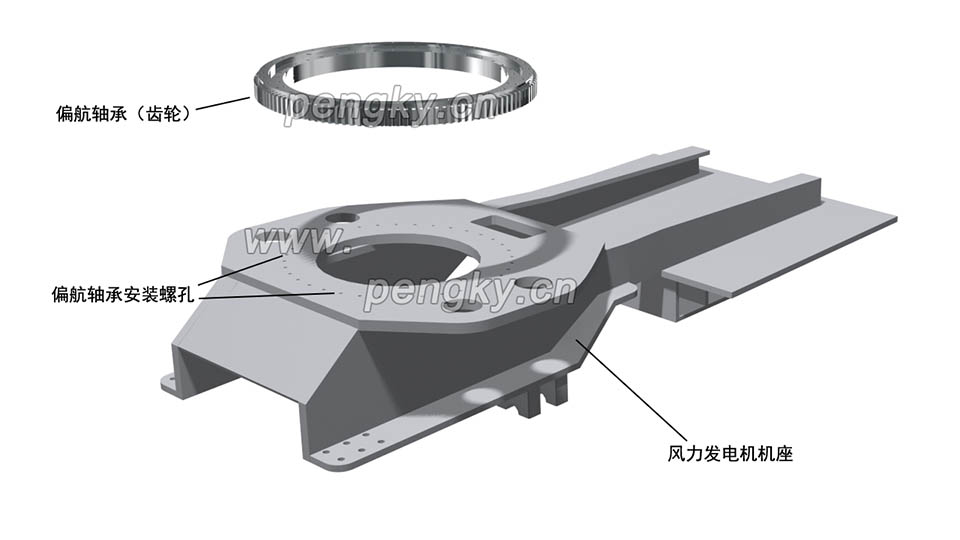

风力发电机底座与偏航轴承
图3  风力发电机偏航轴承的安装

图4是安装好偏航轴承的底座

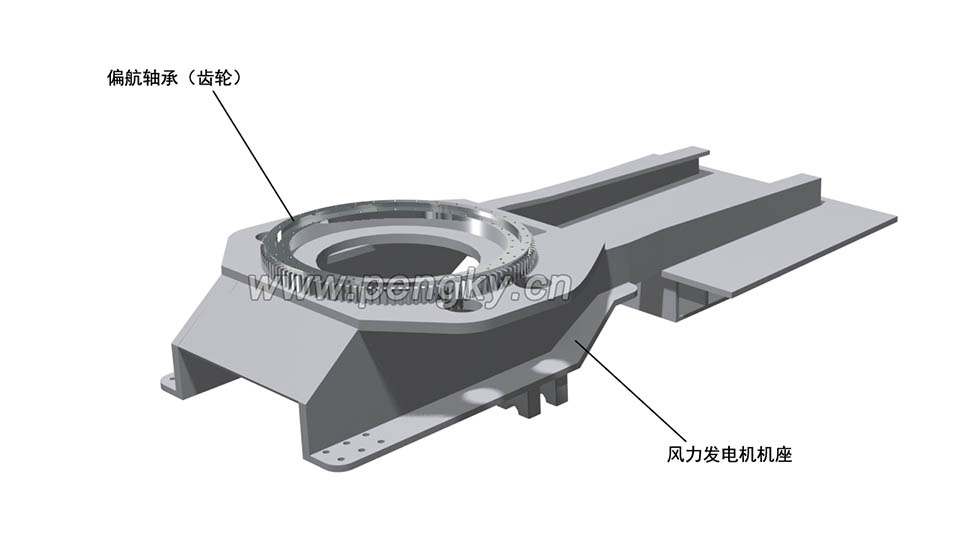

安装好偏航轴承的风力发电机底座
图4  安装好偏航轴承的风力发电机底座

2.安装偏航制动盘

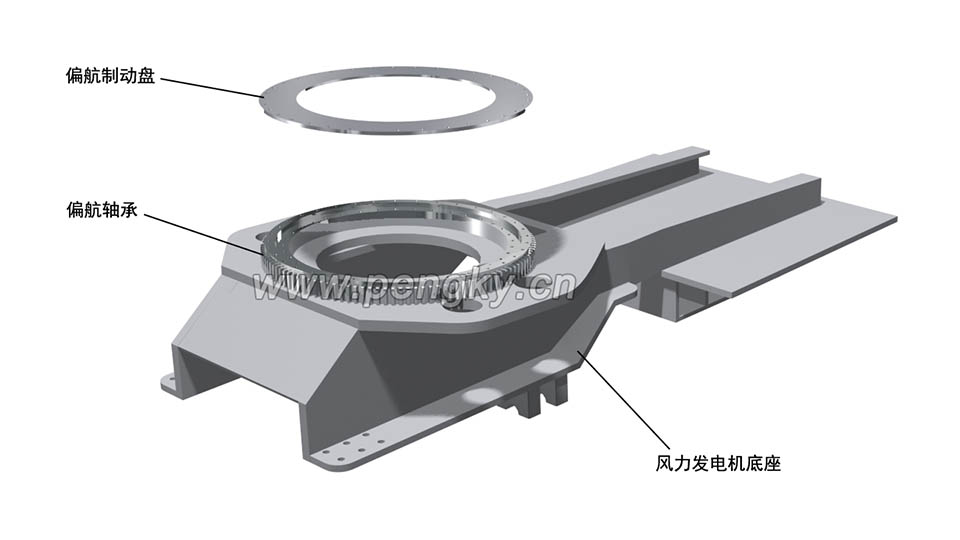

偏航制动盘也叫偏航刹车盘,图5是底座与准备安装的制动盘。

风力发电机底座与偏航制动盘
图5  在风力发电机底座上安装制动盘

用螺栓把制动盘装配在偏航轴承外圈上,图6是安装好制动盘的风力发电机底座。

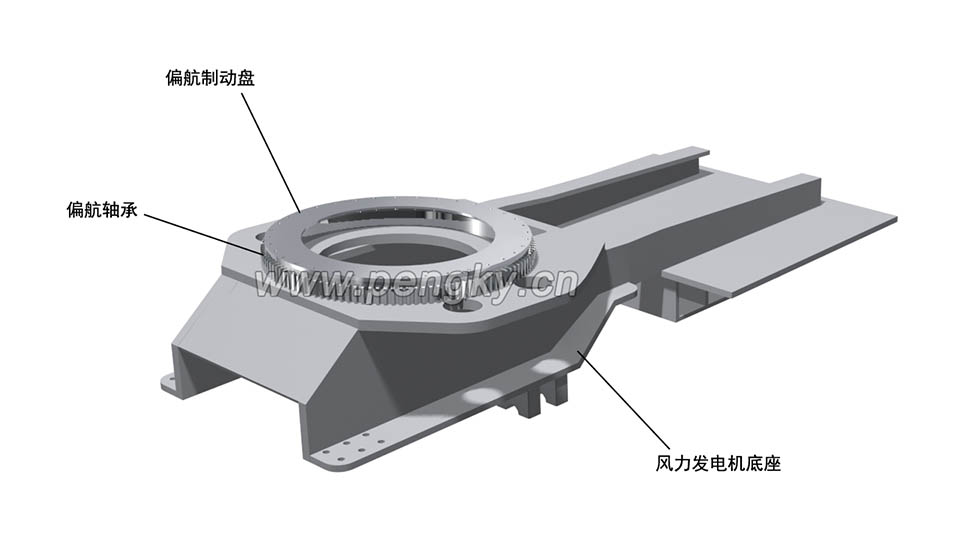

安装好制动盘的风力发电机底座
图6  安装好制动盘的风力发电机底座

3. 安装偏航制动器

偏航制动器也叫偏航制动卡钳(刹车卡钳),风力发电机安装有多个制动器,本模型有8个。

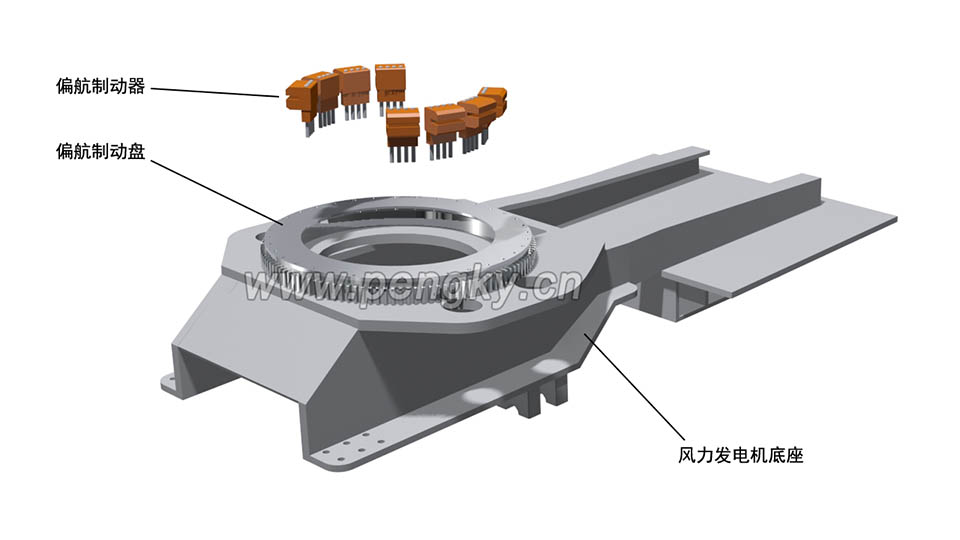

风力发电机底座与偏航制动器
图7  风力机底座与偏航制动器

用螺栓把偏航制动器安装到底座上。

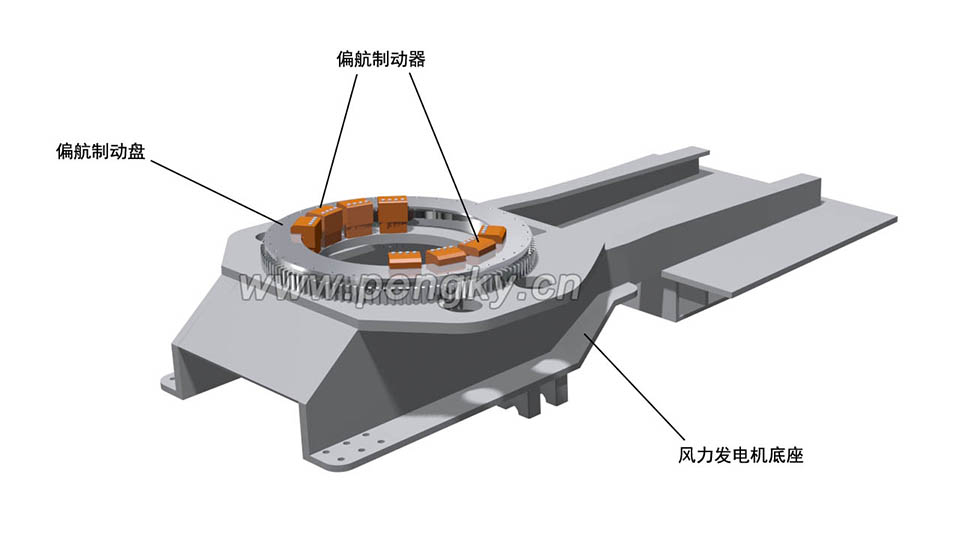

风力机偏航制动器安装在风力机底座上
图8  风力机偏航制动器安装在底座上

4. 安装风力机偏航驱动电机与偏航位置编码器

完成以上安装以后的安装要把底座翻转回来进行,见图9。

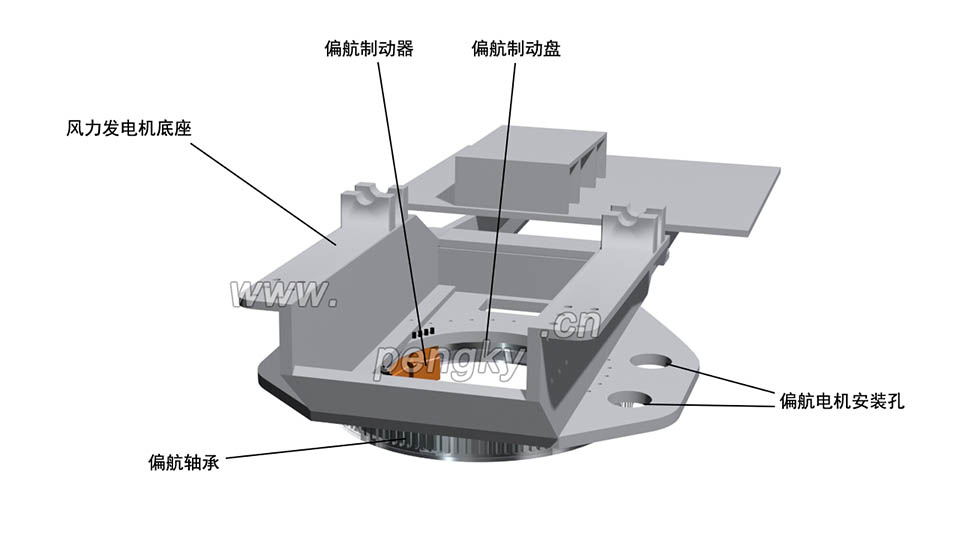

风力发电机的机舱底座2
图9  翻转到正向的风力机底座

风力发电机组的偏航由4个偏航电机驱动,4个偏航驱动电机安装在底座的安装孔内。偏航位置编码器也安装在底座上。

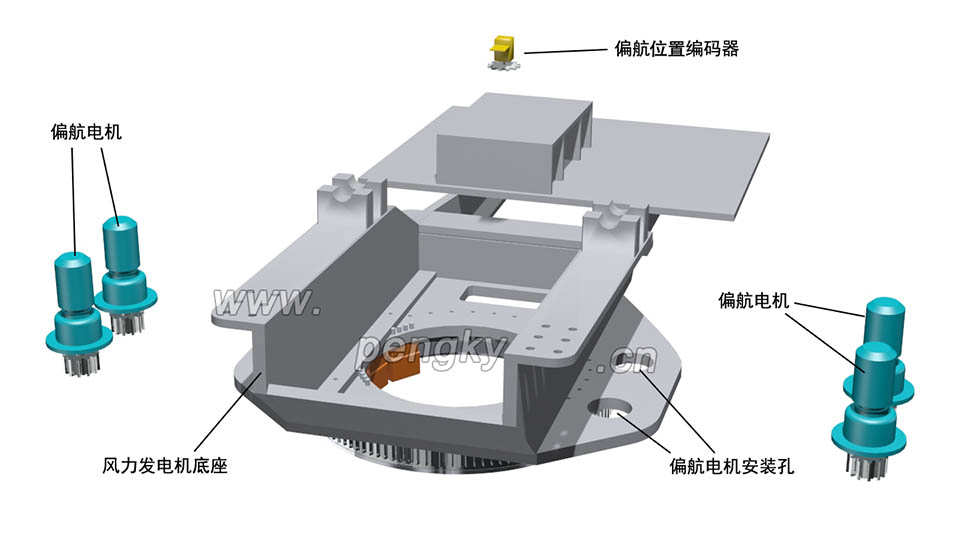

偏航驱动电机与偏航位置编码器与风力机底座
图10  偏航驱动电机与偏航位置编码器与风力机底座

偏航驱动电机与偏航位置编码器安装到风力机底座上,见图2-11

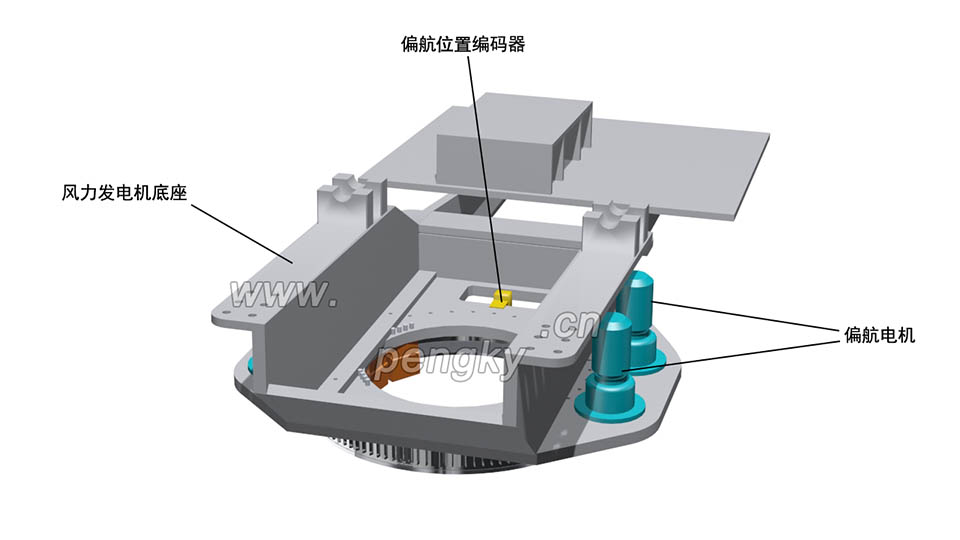

风力机偏航驱动电机与偏航位置编码器安装到底座上
图11  风力机偏航驱动电机与偏航位置编码器安装到底座上

风力发电机偏航系统主要部件安装到此结束。下面是偏航系统装配动画


水平轴风力发电机组偏航系统装配动画

课件动画仅表示部件安装的起始与结束状态,不涉及具体装配路径与操作。为简洁清晰,动画中存在一物体穿越另一物体现象,请勿误解。
