水平轴风力发电机组轮毂变桨总成装配
Horizontal Axis Wind Turbine Hub Pitch Assembly

风力发电机组通过变桨距系统控制和改变风机叶片的桨距角,使风力发电机组获得最忧的发电功率。变桨距系统主要由轮毂变桨轴承变浆电机变浆电机控制柜导流罩组成。

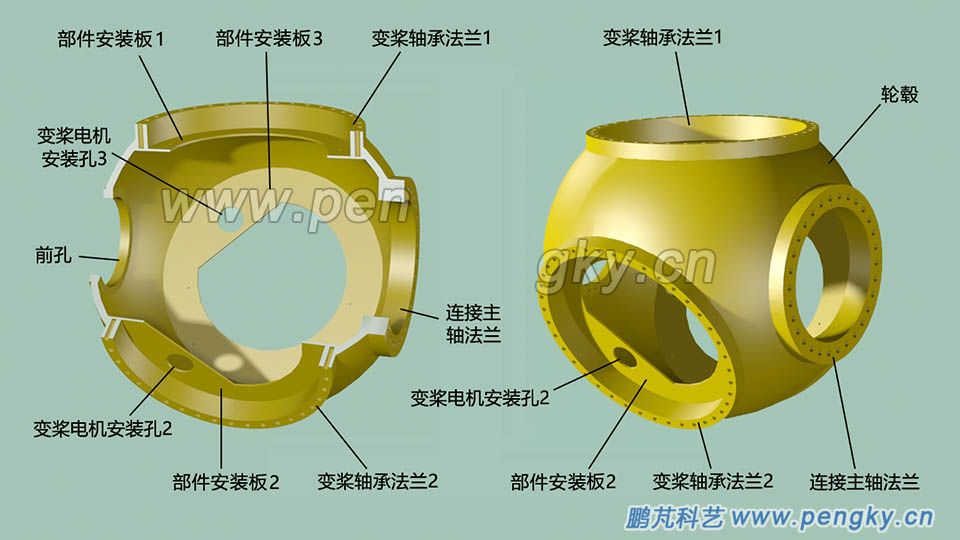

轮毂总成装配主要是变桨系统装配,有关轮与轮毂与变桨距系统参见风力机的独立变桨距系统图1是一个球形轮毂右图是轮毂的外观图,左图是120度轴测剖视图。

轮毂表面有安装3个叶片的法兰,在每个叶片法兰口内有安装变桨电机与电机控制柜等零件的安装板,板上有变桨电机的安装孔(法兰),有电机控制柜与零件的安装螺孔。轮毂后面有连接主轴的法兰,在前方有维修出入的前孔,前孔法兰将与导流罩前支架连接。

风力发电机的球形轮毂
图1  风力发电机的球形轮毂

1. 变桨轴承安装

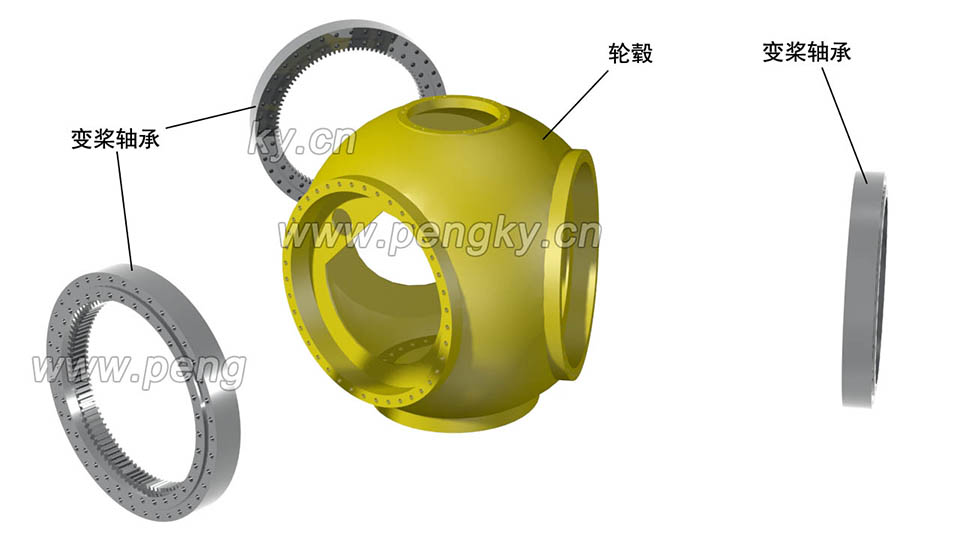

3个变桨轴承安装在轮毂3个轴承法兰上,图2是待安装的变桨轴承。

风力发电机轮毂安装变桨轴承
图2  风力发电机机的变桨轴承

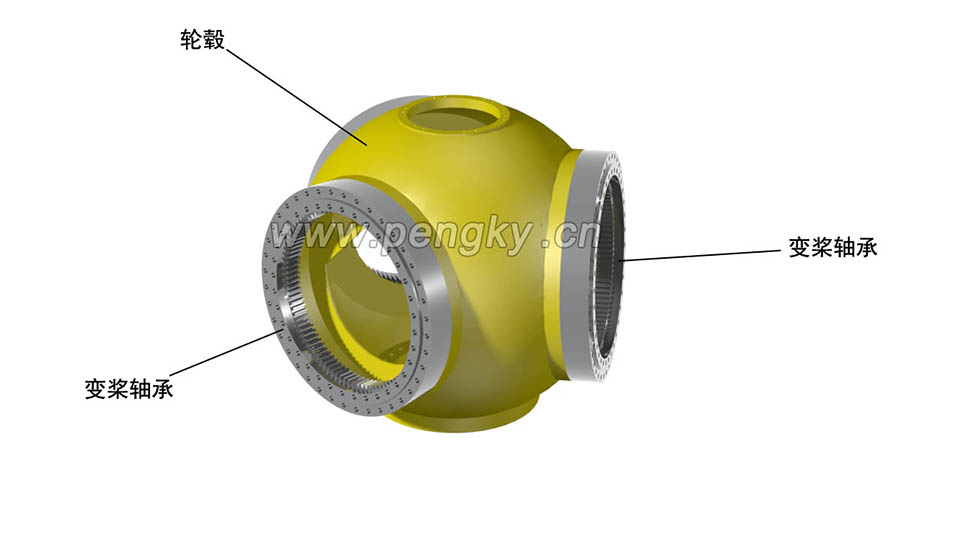

轴承外圈用螺栓固定在轮毂的法兰上,轴承内圈也是变桨齿轮,叶片将安装在轴承内圈上。图3是安装好变桨轴承的轮毂。

风力发电机轮毂已安装变桨轴承
图3  变桨轴承安装在风力机的轮毂上

2. 安装变浆电机

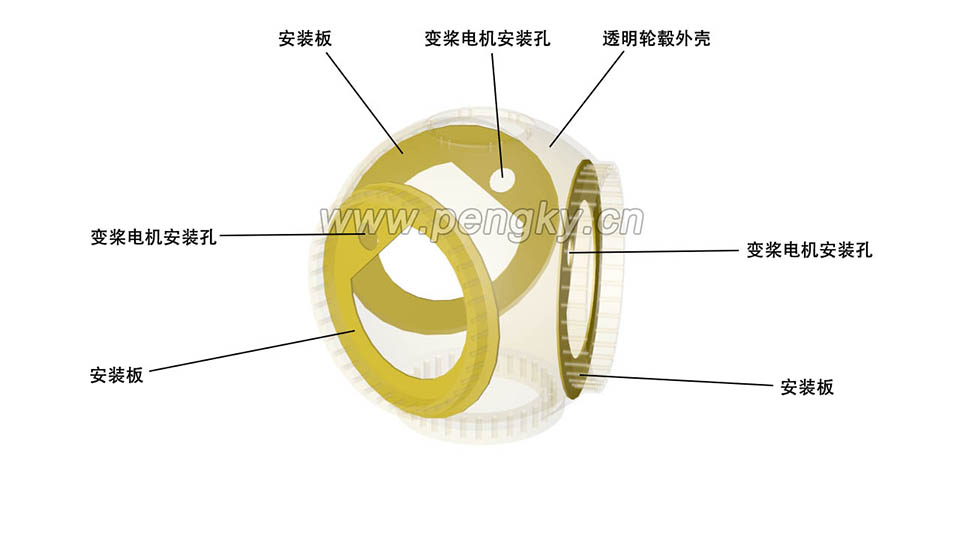

由于变桨电机安装在轮毂内,为了清楚表示安装位置,把轮毂外壳变为透明的,见图4。

透明外壳的轮毂
图4  透明外壳的轮毂

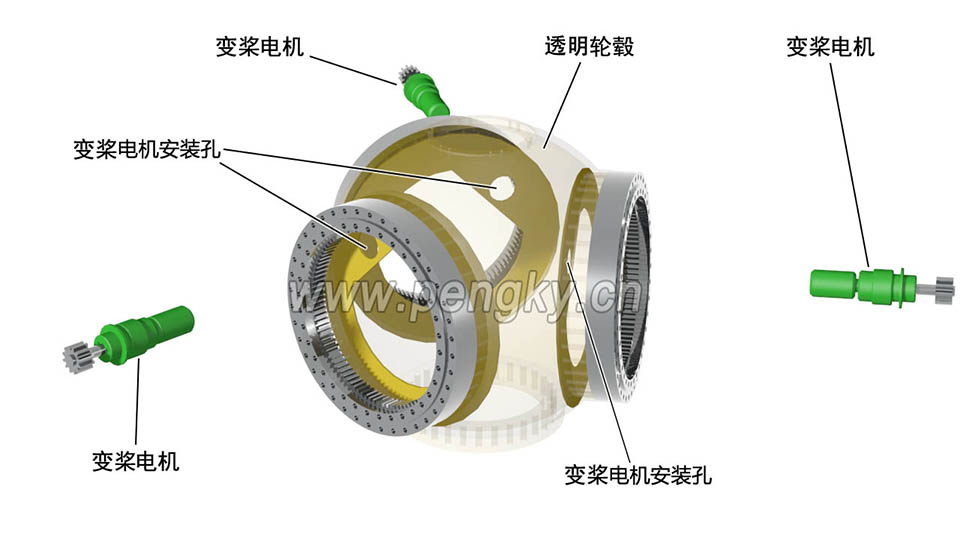

3个变浆电机安装在轮毂内的3个安装板的安装孔上,图4是待安装的变浆电机。

风力发电机轮毂与变浆电机
图5  安装风力发电机的变浆电机

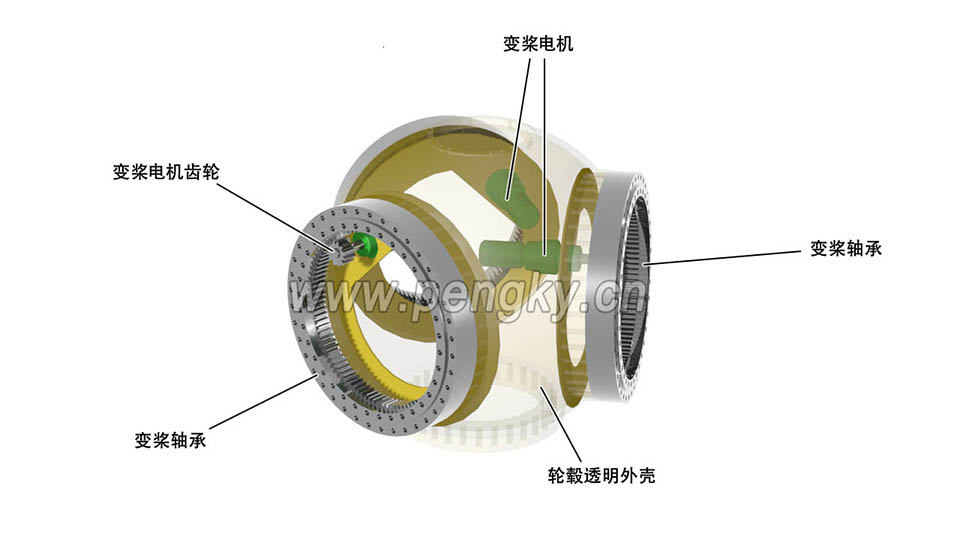

图6是安装好变桨电机的轮毂,变桨电机的小齿轮与变桨轴承內圈的大齿圈啮合。

安装了变桨电机的风力机轮毂
图6  安装了变桨电机的风力机轮毂

3. 安装变浆电机控制柜

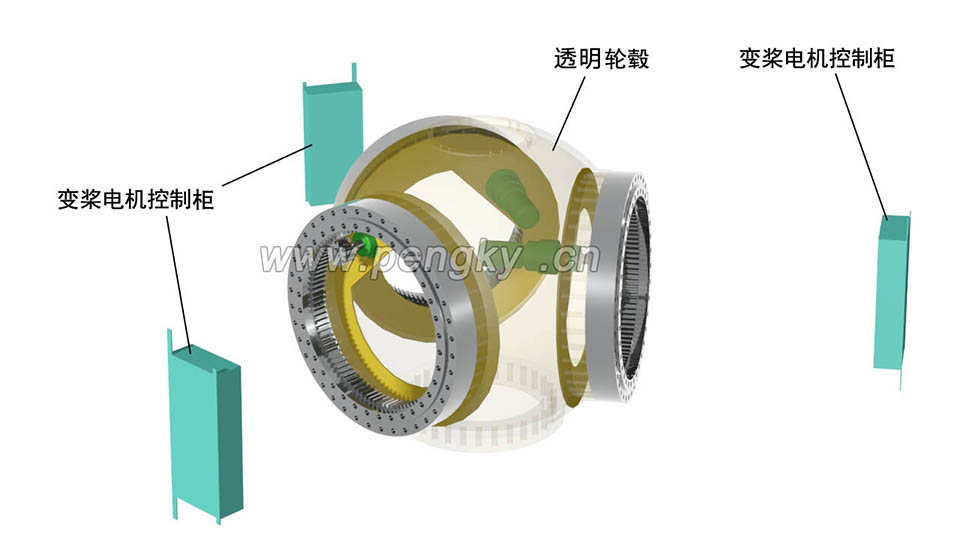

3个变浆电机控制柜安装在轮毂内的3个安装板上,图7是待安装的变浆电机控制柜。

风力机轮毂与变浆电机控制柜
图7  在风力机轮毂内安装变浆电机控制柜

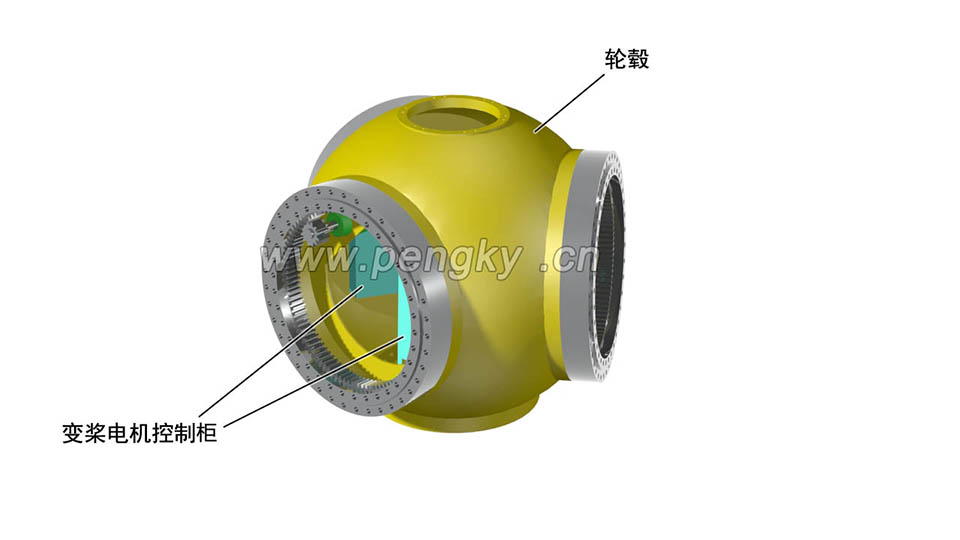

图8,图9是安装好变桨驱动电机控制柜的轮毂。

安装好变桨驱动电机控制柜的风力机轮毂

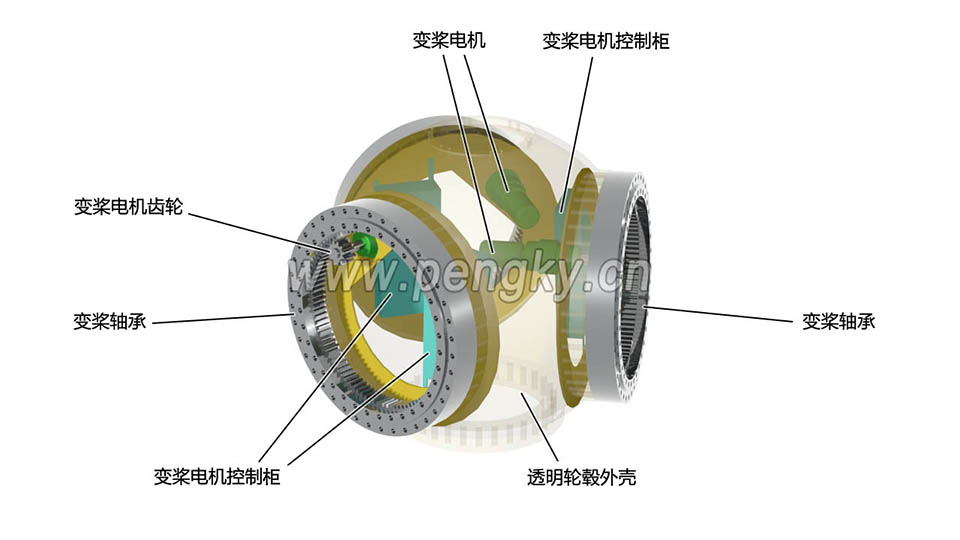

图8  安装好变桨电机控制柜的风力机轮毂(透明轮毂)
安装好变桨电机控制柜的风力机轮毂
图9  安装好变桨电机控制柜的风力机轮毂

4. 安装导流罩

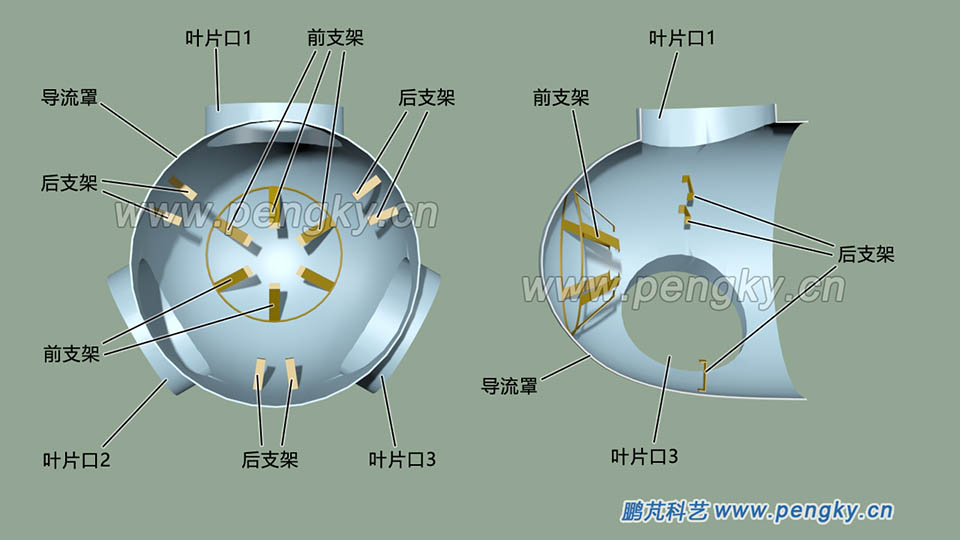

变桨系统部件已安装在轮毂上,下一步把导流罩罩在轮毂上。导流罩内有安装支架,前支架与轮毂前孔连接安装,后支架固定在轮毂圆周。见图10

风力发电机导流罩内的安装支架
图10  风力发电机导流罩内的安装支架

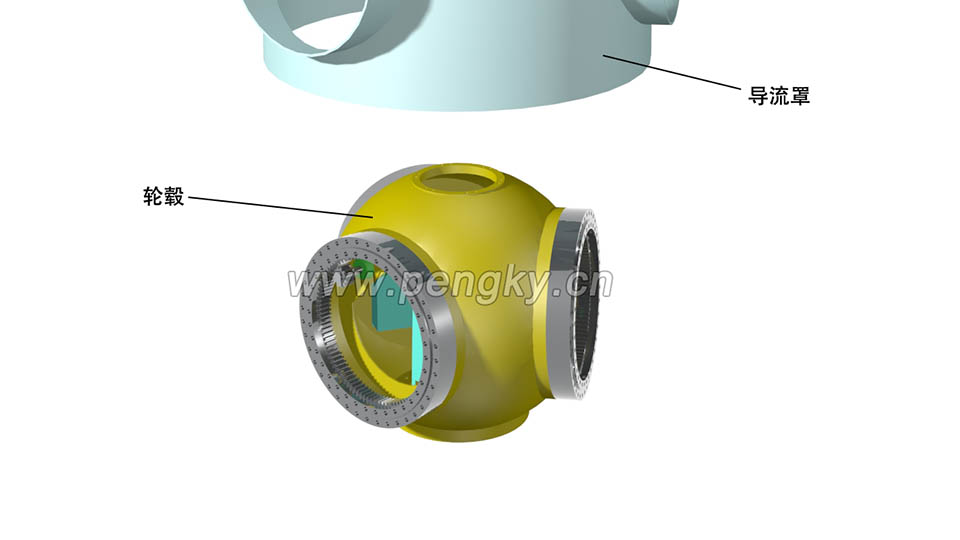

将安装的导流罩的轮毂,图11

风力发电机轮毂与导流罩
图11  风力机轮毂与导流罩

导流罩安装在轮毂上,见图12

风力发电机导流罩安装在轮毂上
图12  风力发电机导流罩安装在轮毂上

下面是变桨系统装配动画


水平轴风力发电机组变桨系统装配动画

课件动画仅表示部件安装的起始与结束状态,不涉及具体装配路径与操作。为简洁清晰,动画中存在一物体穿越另一物体现象,请勿误解。
