从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。

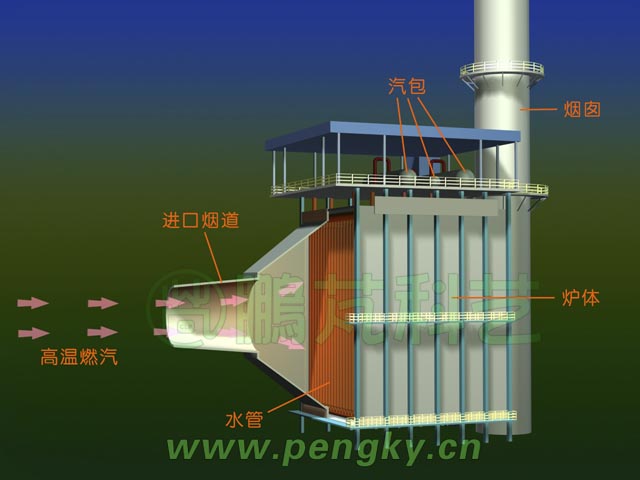

从外观上看锅炉主要有进口烟道、炉体、汽包、烟囱组成。炉体内有密集的管道，给水泵将要加热的水压进这些管道，燃气轮机排出的高温气体将管道内的水加热成高压蒸汽，下面就是余热锅炉的外观图（进口烟道为剖面）。

余热锅炉

   余热锅炉结构

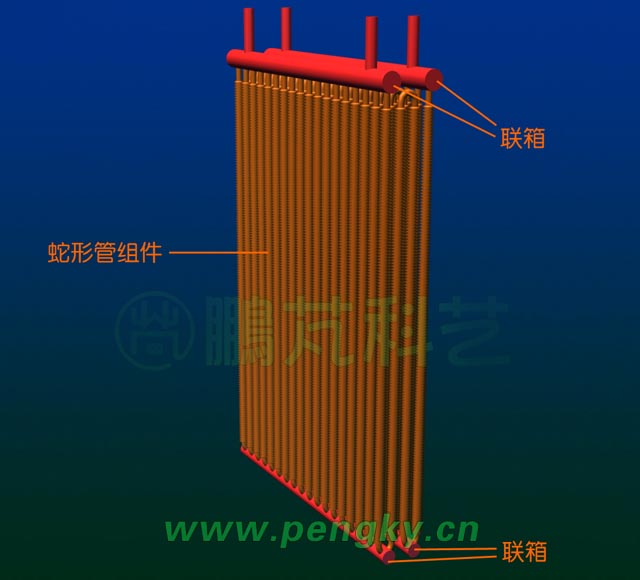

锅炉模块

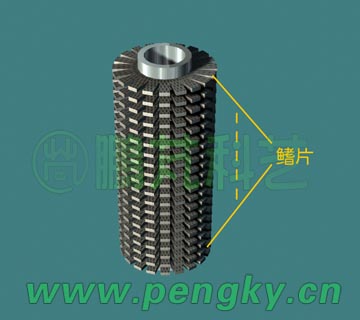

为了更好的传递热量，在管道外表焊上鳍片（也称肋片）来增大管道的传热面积，下图展示的是一小段焊有鳍片的管道。

焊有鳍片的管道

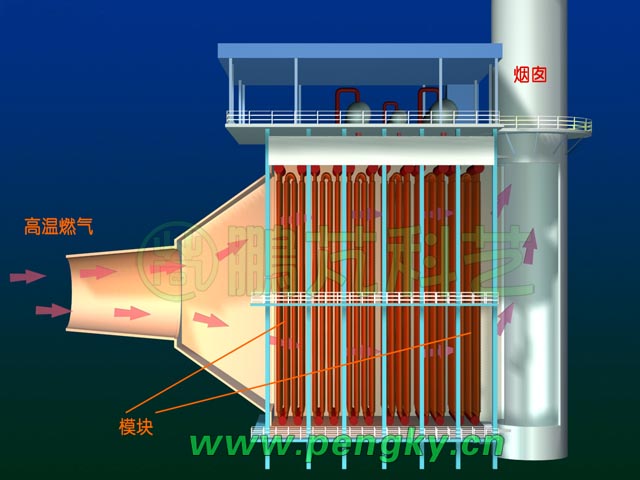

打开锅炉的侧壁，可看到内部装有多个模块，实际锅炉有近20个模块，其中多数是蒸发器、省煤器、过热器三类模块，除此还有再热器模块。

余热锅炉剖面图

大型燃机电厂采用三压再热循环余热锅炉，汽水系统主要由低压、中压、高压三部分组成，可同时产生低压过热蒸汽、中压过热蒸汽、高压过热蒸汽，分别驱动低压汽轮机、中压汽轮机、高压汽轮机，可最充分的把燃气的热能转换成机械功。

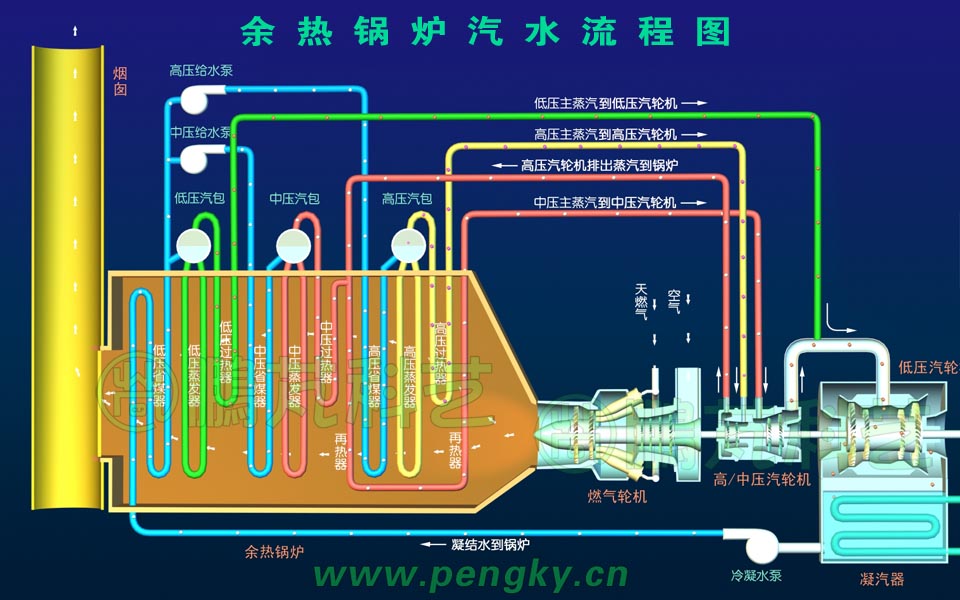

低压部分由低压省煤器、低压汽包、低压蒸发器、低压过热器组成。从凝结水泵来的冷水，通过低压省煤器预热后输入低压汽包，汽包下面连接着蒸发器，水在低压蒸发器内加热成饱和蒸汽上升到低压汽包。饱和蒸汽从低压汽包输出再通过低压过热器加热，产生低压过热蒸汽，用来驱动低压蒸汽轮机旋转做功。

余热锅炉汽水流程

中压部分由中压省煤器、中压汽包、中压蒸发器、中压过热器、再热器组成。通过低压汽包出来的水由中压给水泵注入中压省煤器继续加热，然后进入中压汽包，在中压蒸发器内加热成饱和蒸汽上升到中压汽包。从中压汽包输出的饱和蒸汽通过中压过热器加热，然后再与高压汽轮机排出来的蒸汽混合，一同经过再热器加热，产生中压再热蒸汽，用来驱动中压蒸汽轮机旋转做功。

高压部分由高压省煤器、高压汽包、高压蒸发器、高压过热器组成。通过低压汽包出来的水由高压给水泵注入高压省煤器加热，然后进入高压汽包，在高压蒸发器内加热成饱和蒸汽上升到高压汽包。从高压汽包输出的饱和蒸汽通过高压过热器加热，产生高压过热蒸汽，用来驱动高压蒸汽轮机旋转做功。

请点击观看或下载余热锅炉3D动画
