锅炉的基本原理
The Basic Principle of the Boiler
下面是锅炉的原理模型图,模型包括上升管、汽包、下降管主要部件。上升管是由密集的管道排成的管簇,由上联箱、下联箱连成一体;上联箱通过汽水引入管连通汽包,汽包再通过下降管连到下联箱;上升管管簇、汽包、下降管构成了一个环路。上升管管簇在炉膛内,汽包与下降管在炉体外面。

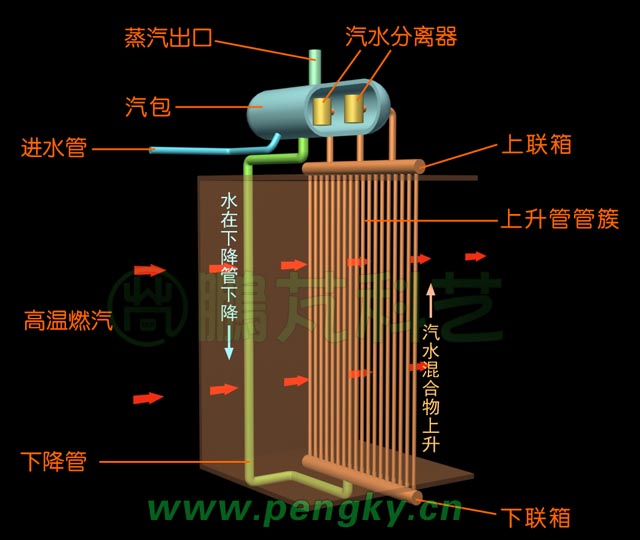

锅炉基本原理图

锅炉基本原理图

把水注入汽包,水便灌满上升管管簇与下降管,把水位控制在靠近汽包中部的位置。当高温燃气通过管簇外部时,管簇内的水被加热成汽水混合物。由于下降管中的水未受到加热,管簇内的汽水混合物密度比下降管中的水小,在下联箱形成压力差,推动上升管内的汽水混合物进入汽包,下降管中的水进入上升管,形成自然循环。

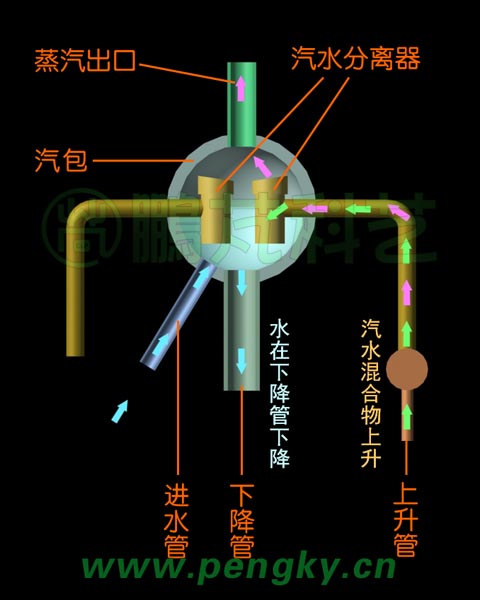

汽包原理图

汽包原理图

上图是汽包(也称锅筒)结构示意图, 汽包是水受热、蒸发、过热的重要枢纽,保证锅炉正常的水循环。上升管内的汽水混合物进入汽包后,通过汽水分离器分离成饱和蒸汽与水,饱和蒸汽通过汽包上方蒸汽出口输出;分离出的水与给水管注入的水再进入下降管。

用来产生饱和蒸汽的上升管管簇称为蒸发器,电厂锅炉还有省煤器与过热器,它们都由管簇组成。进汽包的水先在省煤器加热,再通过汽包、下降管进入蒸发器,可以提高蒸发器的效率与锅炉的效率。蒸发器生成的饱和蒸汽经汽包输出,再进入过热器加热成过热蒸汽,用过热蒸汽推动蒸汽轮机运转能保证系统的高效与安全。

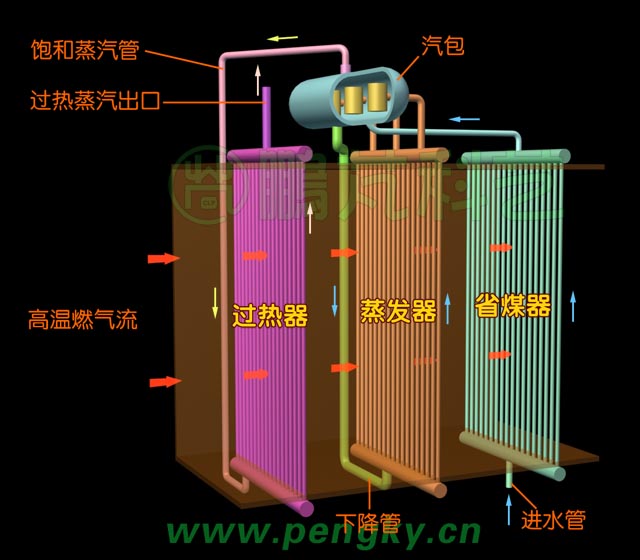

锅炉组成原理图

锅炉组成原理图
