| 系统布置 |
Multi-Shaft Type Combined Cycle and Single-Shaft Type Combined Cycle |
| 燃气轮机、蒸汽轮机、发电机、余热锅炉四种主要设备组成了燃气—蒸汽联合循环发电系统，实际上这四种设备的组合布置有多种方式，但主要的分类方式是按轴系布置来分，一种是多轴布置方案，一种是单轴布置方案。 |
| 多轴布置 |
| 下面是一套多轴布置系统流程示意图，所谓多轴即燃气轮机带动一台发电机，蒸汽轮机带动一台发电机，各自一个轴系。 |

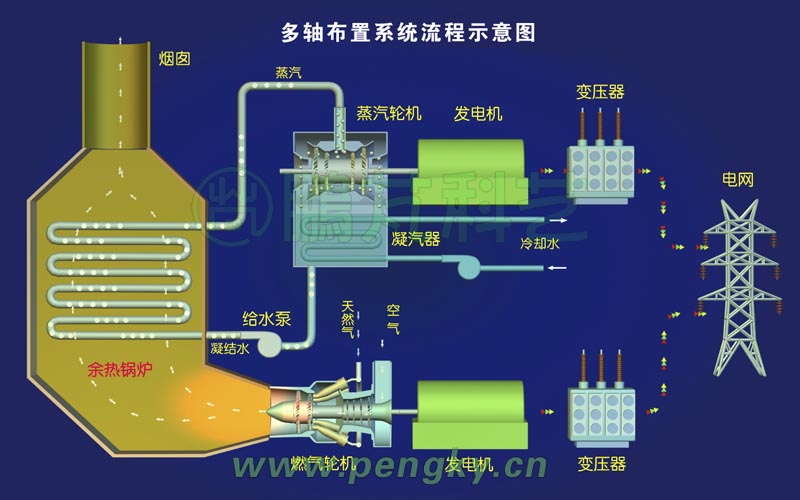

多轴布置系统流程图 |
在电厂建设时，只要燃气轮机机组安装完毕即可发电（不必等到锅炉与蒸汽轮机安装完毕）；蒸汽轮机检修时燃气轮机仍可发电。系统启动快，燃气轮机可先启动发电（不必等到锅炉里的水加热成蒸汽）。在我国20万千瓦以下的燃气—蒸汽联合循环发电机组多数采用多轴布置。 |
单轴布置 |
| 下面是一套单轴布置系统流程示意图。燃气轮机、蒸汽轮机、发电机串联在一根轴上，共用一台发电机发电。 |

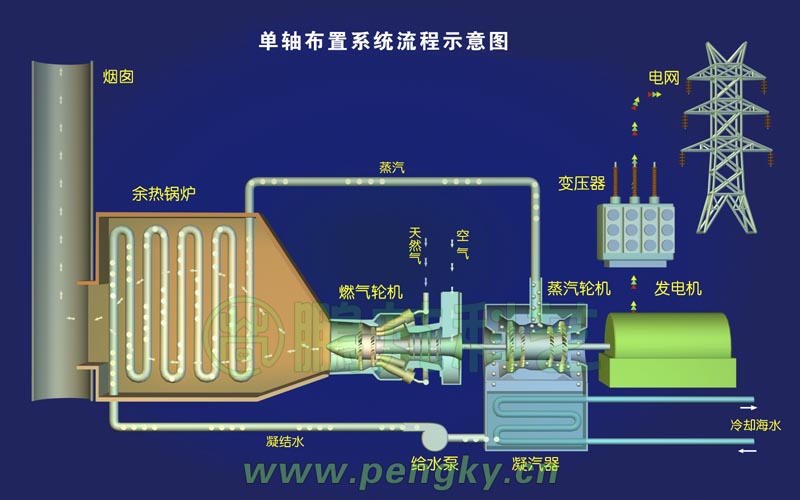

单轴布置系统流程图 |
由于一套单轴系统只有一台发电机与相关电气设备，可节省设备费用，减少厂房面积，系统调控相对简单。目前30万千瓦以上的燃气—蒸汽联合循环发电机组多数采用单轴布置。 下面是一套单轴系统的轴系设备连接图。 |

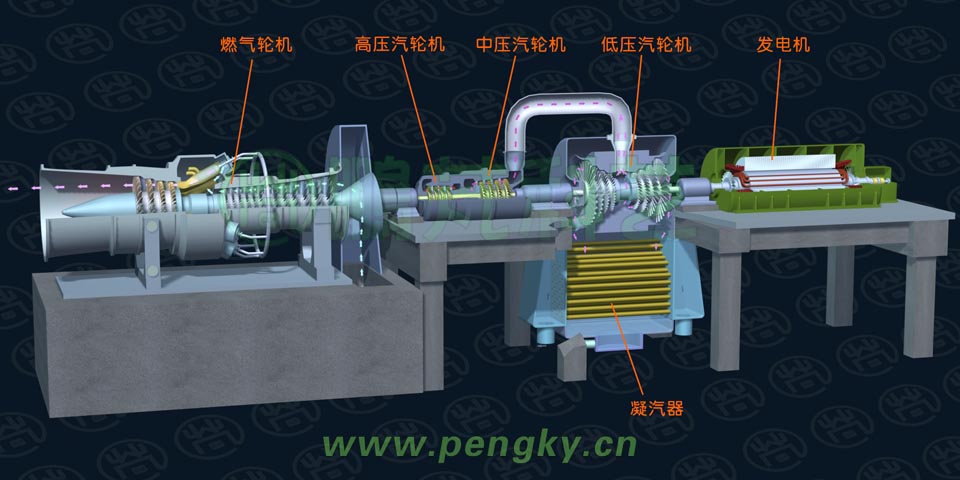

单轴系统的轴系设备图 |
| 在介绍燃气轮机压气机时曾经提到燃气轮机的启动问题，燃气轮机必须等到有足够转速，压气机输出的气压足够时才能点火启动，这就需要一台启动机来带动燃气轮机达到足够转速，启动机较多使用可调速的直流电动机。近年来由于大功率变频器的使用，在燃气—蒸汽联合循环发电系统中直接利用发电机作为启动机，启动时通过变频器向发电机供电，把三相发电机作三相电动机使用，可方便经济的调整发电机转速，使燃气轮机平稳启动，启动完毕切除变频器输出，待燃气轮机达到额定转速时再使发电机转向发电状态。 |
