| S式阻力差风力机之二 | ||
| Savonius Type Wind Turbine Other Forms | ||
| 本小节介绍Ｓ式阻力差风力机的另两种结构：萨渥纽斯(Savonius)风力机与塞内加尔式风力机。 | ||
| 萨渥纽斯(Savonius)风力机 | ||

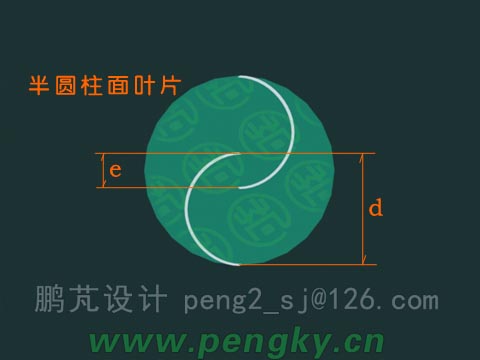

| 这个Ｓ式风力机叶轮两个半圆柱面叶片对称安装在转轴两侧，柱面朝向相反，两个半圆柱面叶片部分交错。半圆柱面叶片直径为d，交错距离为e，见图1。 | ||
|
||

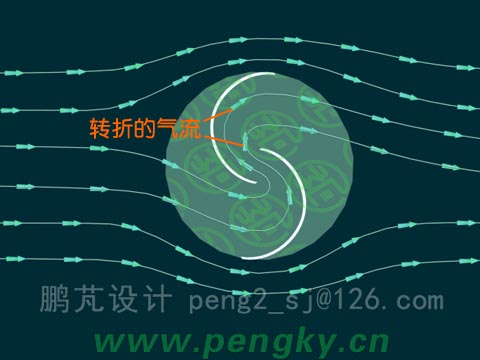

| 当风吹向叶轮时由于阻力差会旋转，而且凹面部分气流会通过交错的空隙进入凸面背后，转折的气流能抵消部分凸面的阻力，可提高风机的效率，见图2。空隙e过大也会降低效率，当e/d=0.17时效果最好，如果空隙e中有转轴，转轴要细并要适当增大空隙。 | ||
|
||

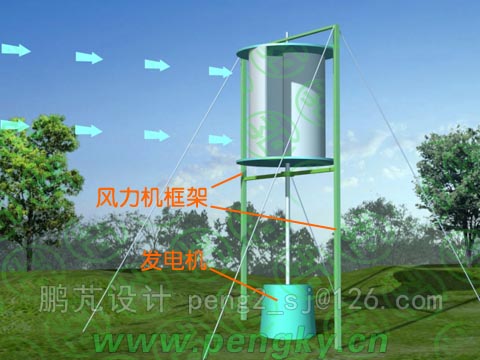

| 图3是一台萨渥纽斯(Savonius)风力机，由于交错空隙e较小，主轴没有通过叶轮中心，考虑薄叶片强度不够，通过外框架来支撑叶轮。 | ||
|
||
| 请看萨渥纽斯Savonius风力机运转3D动画，动画格式： .mp4，分辨率：640x480。 | ||
|
||
Savonius风力机是阻力型风力机中风能利用系数最高的，在叶尖速比0.9时可达20%以上。 为防止死角与增大起动力矩，如同普通S型风力机一样，Savonius风力机也做成上下两组互成90度的结构，或者做成螺旋状。 |
||
| 塞内加尔式风力机 | ||

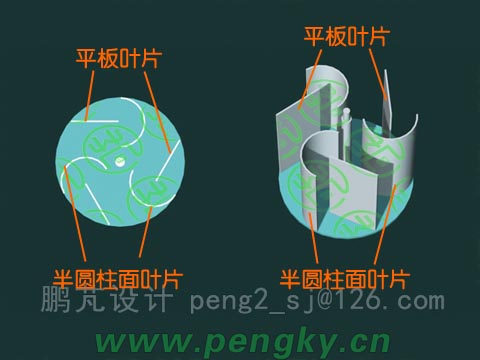

| 塞内加尔式风力机类似Ｓ式风力机，它的叶轮由三个半圆柱面叶片与三块平板构成，见图4。 | ||
|
||

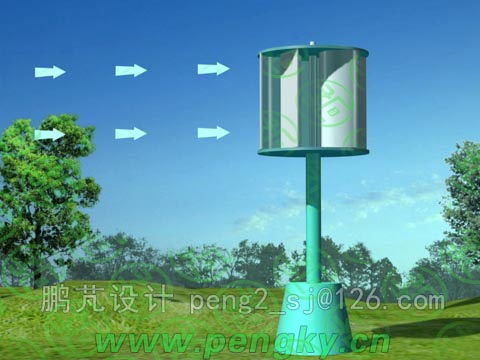

| 塞内加尔式风力机的启动力矩较大，能较好的利用风能，图5是塞内加尔式风力机。 | ||
|
||
萨渥纽斯(Savonius)风力机与塞内加尔式风力机的性能较普通Ｓ式风力机有所提高，但结构要复杂些，主要形式为垂直轴风力机，适合在小型风电应用。 |
||
