变压器基础原理
Transformer Fundamentals

变压器是利用电磁学的电磁感应原理,从一个电路向另一个电路传递电能的一种电器设备,它可将一种电压的交流电能变换为同频率的另一种电压的交流电能。

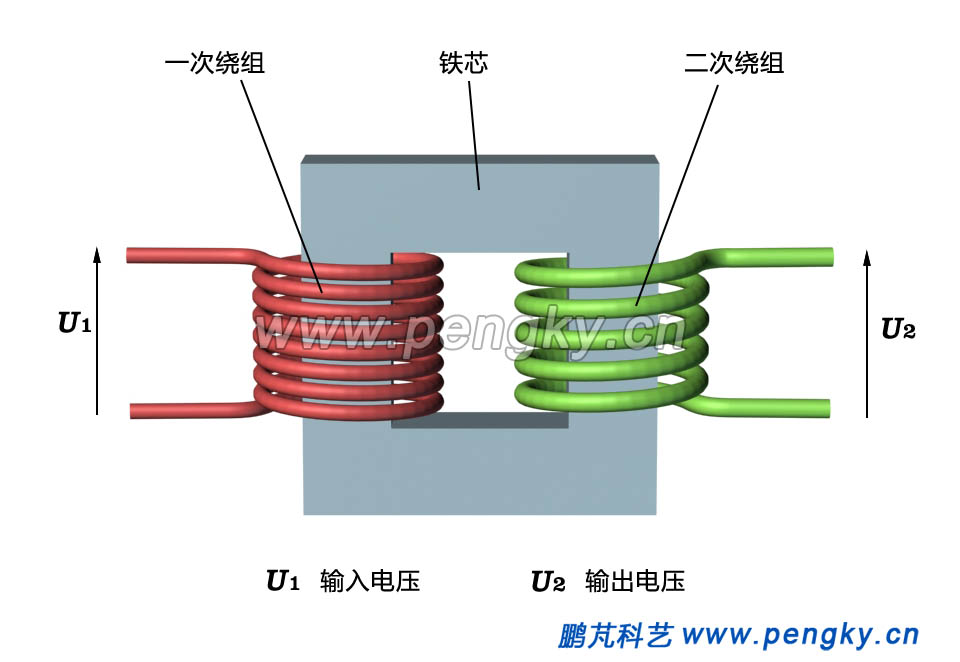

图1是单相变压器的原理模型,由铁心与套在铁心上的两个绕组组成,铁心由导磁性能好、磁滞损耗小的材料制成。与电源相连的线圈为一次绕组,与负载相连的线圈为二次绕组。 U1为输入一次绕组的电压,N1为一次绕组的匝数, U2为二次绕组输出的电压,N2为二次绕组的匝数。

单相变压器原理
图1--单相变压器原理

这是一个理想变压器,即绕组电阻为0;铁芯导磁率很高,磁化曲线为线性,无磁滞损耗,无涡流损耗,无漏磁。

在一次绕组输入按正弦规律变化的交流电,根据变压器的基本原理有:

U1/U2=N1/N2 =k     k=电压比(匝数比)   即输出电压U2=U1*N2/N1

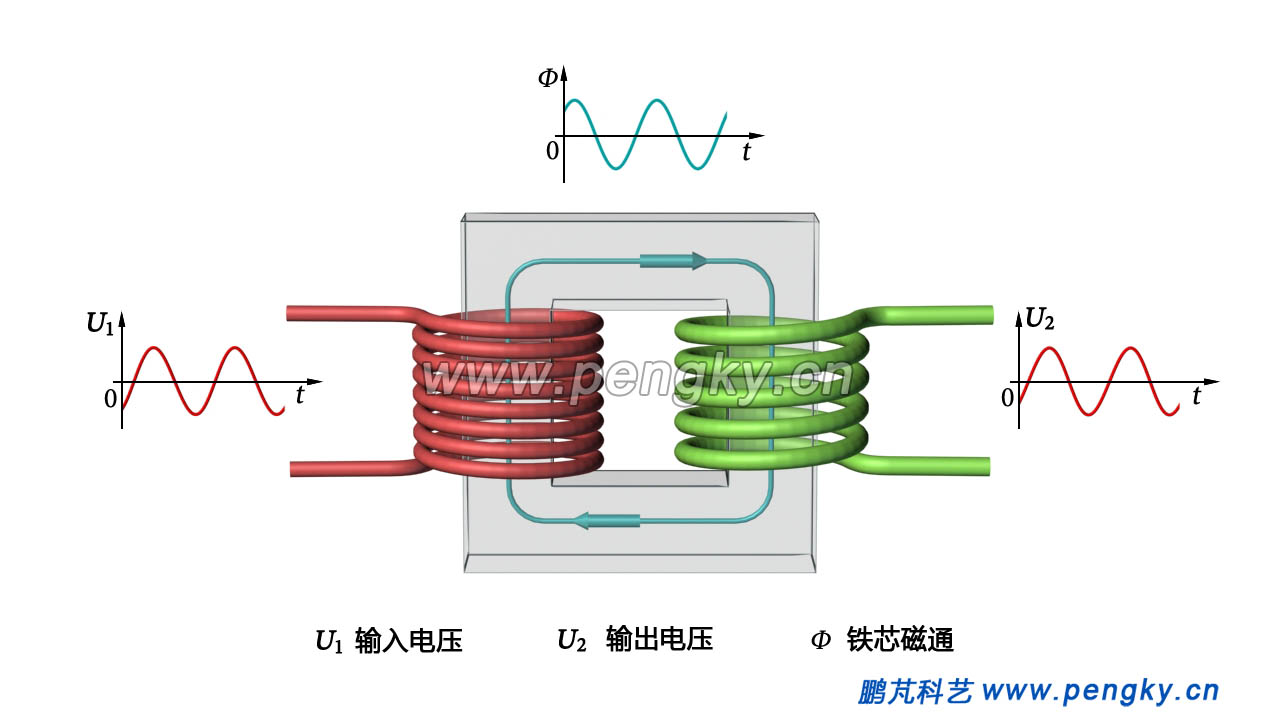

其输入电压,输出电压、铁芯磁通的波形图见图2(为显示磁通箭头的变化,铁芯显示为透明),图中t表示波形移动方向。

单相变压器波形图
图2--单相变压器波形图
请在线观看单相变压器的输入输出电压波形动画,动画格式 .mp4;分辨率1280x720。
动画1--单相变压器电压波形动画
我们平常使用的都是三相交流电,图3是三相变压器的原理模型,它由A相绕组、B相绕组、C相绕组与铁芯组成。

三相变压器原理

图3--三相变压器原理

三对绕组完全相同,每对绕组包含一次绕组与二次绕组,其匝数比为k。 三个一次绕组的相同端接在一起,三个二次绕组的相同端接在一起组成星形接法。

当这是一个理想变压器时,在一次绕组输入按正弦规律变化的三相交流电时,根据变压器的基本原理有:

U1A、U1B、U1C分别为三相的输入电压,U2A、U2B、U2C分别为三相的输出电压。

U1A/ U2A =U1B/ U2B =U1C/U2C=k

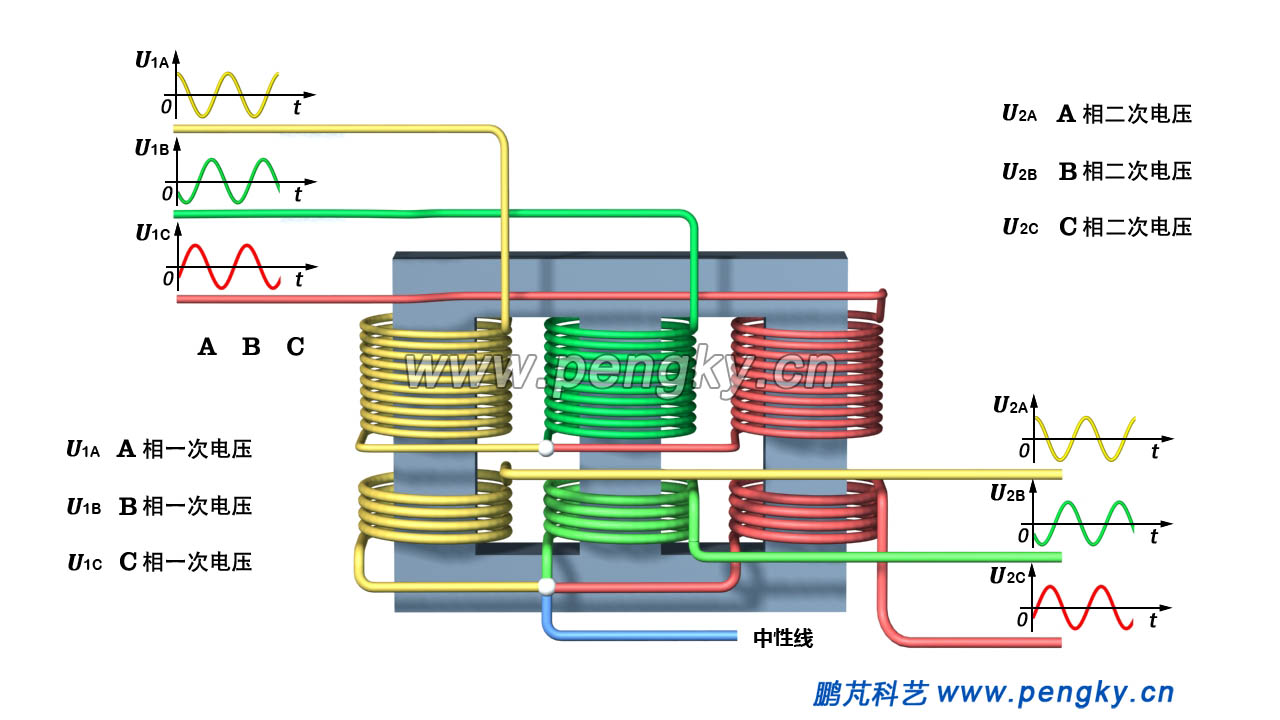

三相变压器的输入输出电压波形图见图4,图中t表示波形移动方向。

三相变压器三对绕组的波形图

图4--三相变压器三对绕组的波形图
请在线观看三相变压器的输入输出电压波形动画,动画格式 .mp4;分辨率1280×720。
动画2--三相变压器电压波形3D动画
