6/4极双凸极发电机原理
6/4 Pole Doubly Salient Generator Principle

双凸极发电机是磁阻电机的一种,本节介绍6/4极双凸极发电机的工作原理。

双凸极发电机由定子与转子组成,图1是双凸极发电机的定子与转子结构,定子与转子由硅钢片叠成,在定子的内周有定子极,该定子有6个极,在转子外周有4个转子极。这种结构称为6/4极双凸极发电机,与前节介绍的开关磁阻电动机的定子与转子结构相同。

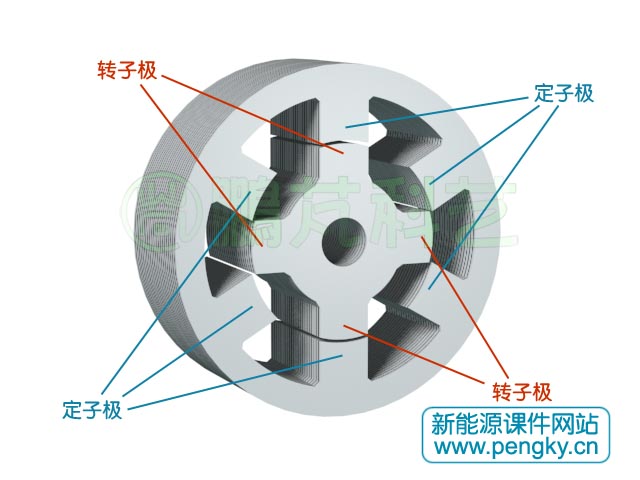

6/4极双凸极发电机定子与转子铁芯

图1--6/4极双凸极发电机定子与转子铁芯

双凸极发电机的定子可以是电励磁或永磁励磁或混合励磁,本节介绍的双凸极发电机定子采用电励磁,在定子内侧有励磁线圈对定子励磁,见图2。

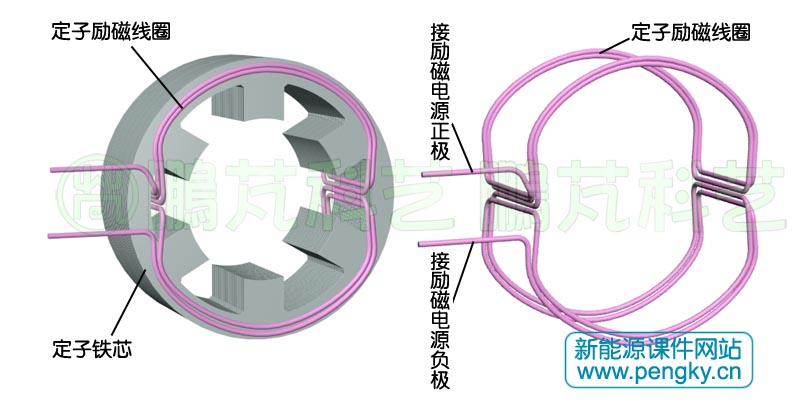

6/4极双凸极发电机定子励磁线圈

图2--6/4极双凸极发电机定子励磁线圈

定子励磁线圈通电产生磁场,磁力线走向见图3,图中紫红色箭头线是磁力线。

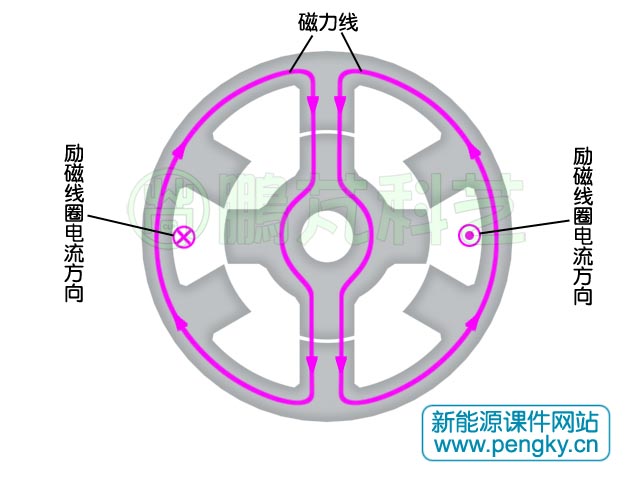

6/4极双凸极发电机定子磁力线走向

图3--6/4极双凸极发电机定子磁力线走向

在6个定子极上绕上线圈,称为定子极绕组或电枢绕组,轴对称的线圈接成一组,定义绿色线圈为电枢绕组a,定义红色线圈为电枢绕组b,定义蓝色线圈为电枢绕组c。在线圈组端头的红色小球代表同名端。见图4。

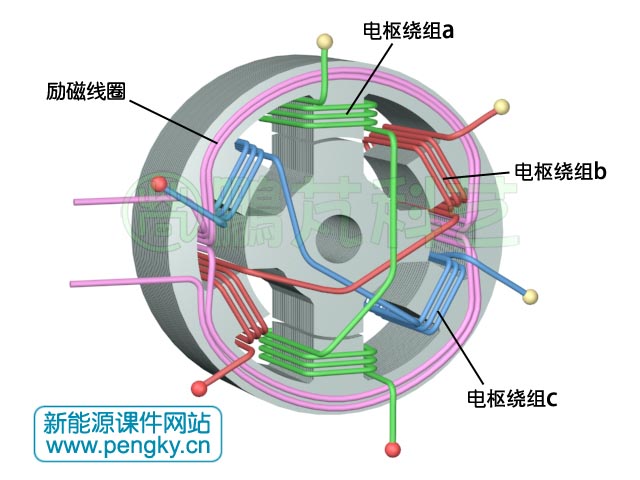

6/4极双凸极发电机定子极线圈组

图4--/4极双凸极发电机定子极线圈组

双凸极发电机的转子磁极与定子磁极间有很小缝隙。当某定子极与转子极对齐时,该定子极磁通最大,如图5左图所示的电枢绕组a所在磁极;当其对向转子槽口部分时,该定子极磁通最小,见图6左图与右图与图7左图。

下面就转子旋转时各电枢绕组内磁通变化做简单分析:转子反时针旋转,以转子极对齐a组定子极为起始点,此时为电角度0度,电枢绕组a内磁通最大,电枢绕组b与电枢绕组c内磁通接近零,见图5左图。

当转子旋转到15度(机械角度)电角度60度时,电枢绕组a内磁通减半,电枢绕组b内磁通增大近半,电枢绕组c内磁通接近零,见图5右图。

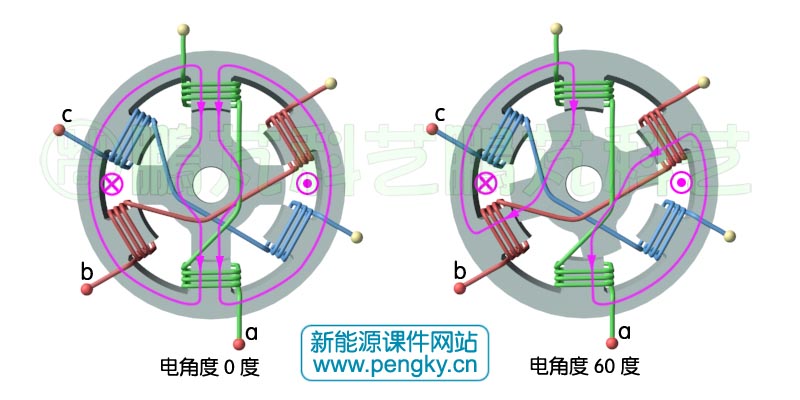

6/4极双凸极发电机转子转动(0-60)

图5--6/4极双凸极发电机转子转动(0-60)

当转子旋转到30度(机械角度)电角度120度时,电枢绕组a内磁通下降近零,电枢绕组b内磁通增至最大,电枢绕组c内磁通接近零,见图6左图。

当转子旋转到45度(机械角度)电角度180度时,电枢绕组a内磁通近零,电枢绕组b内磁通减半,电枢绕组c内磁通增大近半,见图6右图。

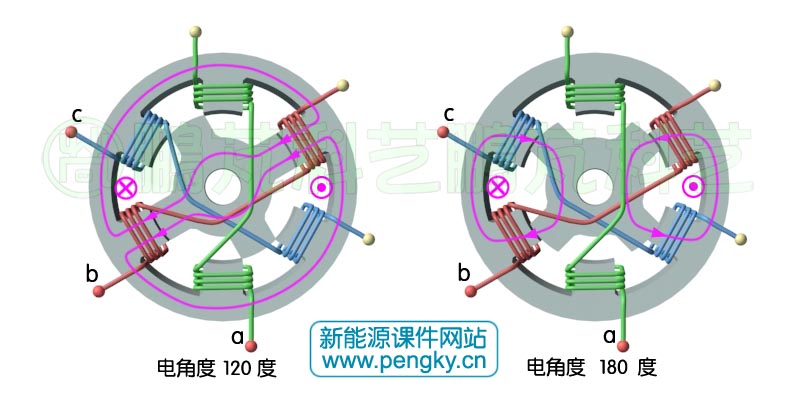

6/4极双凸极发电机转子转动(120-180)

图6--6/4极双凸极发电机转子转动(120-180)

当转子旋转到60度(机械角度)电角度240度时,电枢绕组a内磁通近零,电枢绕组b内磁通下降近零,电枢绕组c内磁通增至最大,见图7左图。

当转子旋转到75度(机械角度)电角度300度时,电枢绕组a内磁通增大近半,电枢绕组b内磁通近零,电枢绕组c内磁通下降近半,见图7右图。

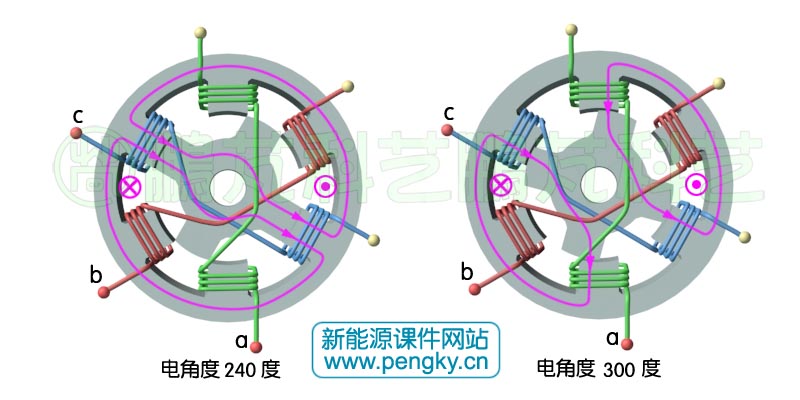

6/4极双凸极发电机转子转动(240-300)

图7--6/4极双凸极发电机转子转动(240-300)

当转子旋转到90度(机械角度)电角度360度时,电枢绕组a内磁通增至最大,电枢绕组b内磁通近零,电枢绕组c内磁通下降近零,此时又回复到起始点状态,即机械角度与电角度均为0度的状态,见图5右图。然后转子继续旋转,重复以上的循环。

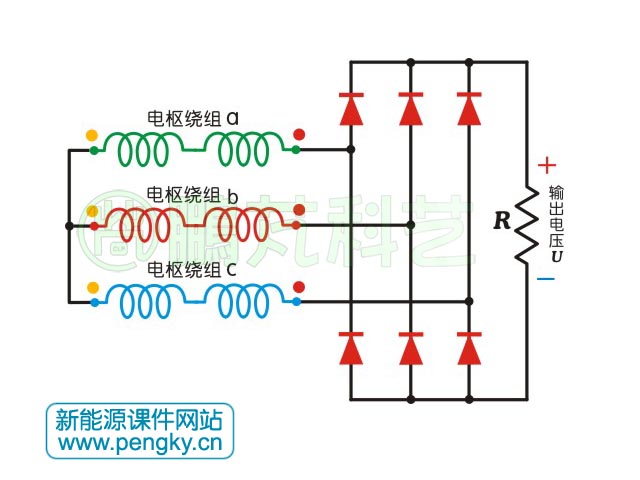

把三个电枢绕组的同名端(标有红色圆点)连到三相全桥整流器,三个非同名端(标有黄色圆点)连接在一起,组成图8所示的三相双凸极发电机直流输出电路。

图8 三相双凸极发电机DSG2输出电路

图8--三相双凸极发电机DSG2输出电路

电枢绕组内磁通变化在绕组感生电动势,以图中线圈组同名端为正输出端,通过下面电枢绕组磁通变化与输出电动势的波形图来观察其变化过程。上图为三个电枢绕组内的磁通变化波形,绿色为电枢绕组a波形,红色为电枢绕组b波形,蓝色为电枢绕组c波形。中图为三个电枢绕组感生电动势变化波形,绿色为电枢绕组a波形,红色为电枢绕组b波形,蓝色为电枢绕组c波形。下图为全波整流后在负载R上的电压波形。

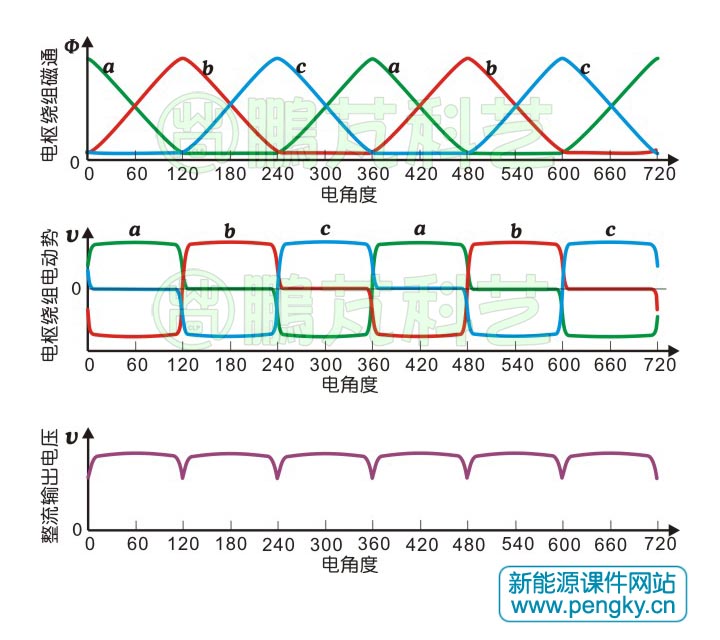

电枢绕组磁通与输出电动势波形图

图9--电枢绕组磁通与输出电动势波形图

双凸极发电机还有多种结构形式,例如8/12单相、8/6四相、6/8三相、12/8三相、10/4五相、10/8五相等等。由于双凸极发电机输出的电压不是正弦波,谐波成分很大,既不适于变压器变压,又不适于远距离输送,也不适于一般交流电机使用,通常是把它就近整流成直流电再输出,故称双凸极发电机为双凸极直流发电机。

双凸极发电机技术目前已基本成熟,中小型高速双凸极发电机已在航空领域广泛应用,大型多极的双凸极发电机也开始进入风电等领域。
