4/6极双凸极发电机结构
4/6 Pole Doubly Salient Generator Structure

4/6极双凸极发电机是磁阻电机的一种,下面介绍其主要结构。

图1是双凸极发电机的定子,由硅钢片叠成,在定子的内周有4个定子极,定子极弧长度与转子极弧长度相同。定子由永磁体励磁或电励磁或混合励磁。本例是永磁体励磁,在定子铁芯两侧装有永磁体,其结构见图1,磁场走向见图2,图中浅蓝色箭头线是磁力线。

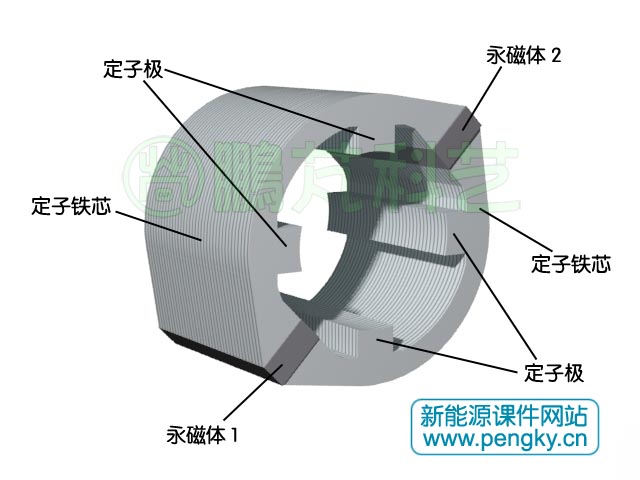

4/6双凸极电机定子

图1--4/6双凸极电机定子

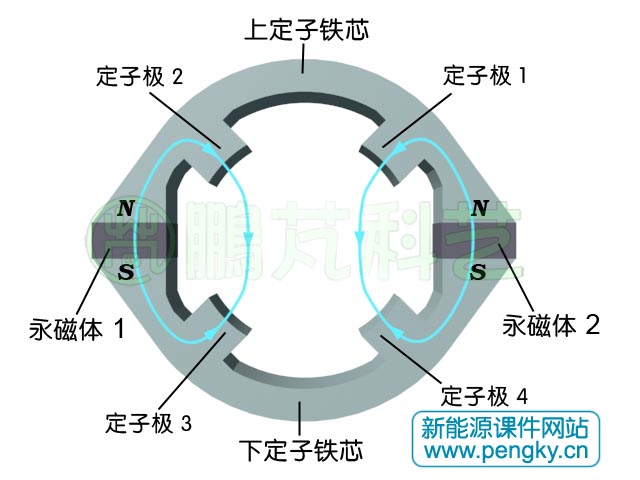

4/6双凸极电机定子磁场

图2--4/6双凸极电机定子磁场

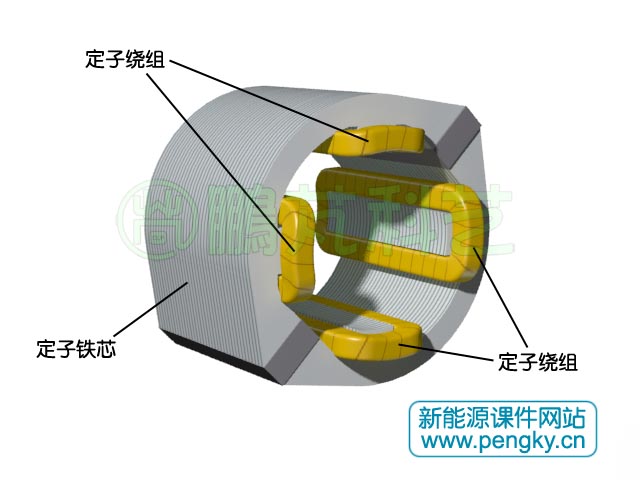

在定子极上有定子绕组,共有4个绕组,绕组是产生感应电势的部件。见图3。

4/6双凸极电机定子绕组

图3--4/6双凸极电机定子绕组

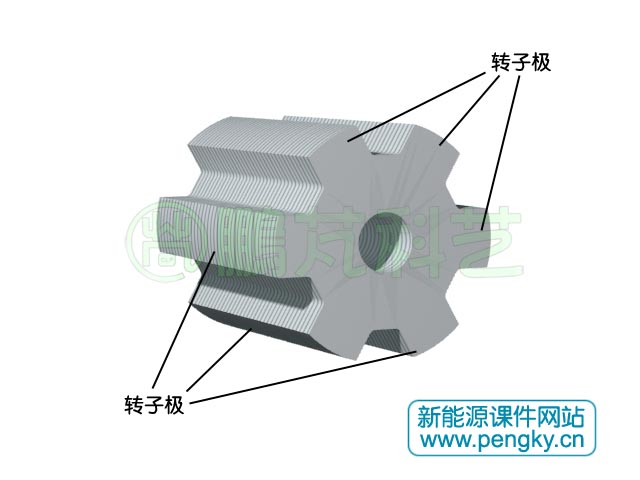

4/6双凸极电机转子由硅钢片叠成,圆周均匀分布着6个转子极。

4/6双凸极电机转子

图4--4/6双凸极电机转子

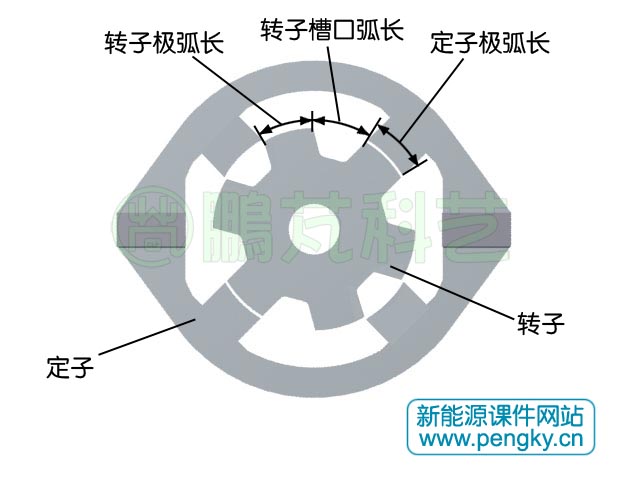

转子极的弧长度与极间槽口弧长度相同,转子极与定子极的对应关系见图5。

4/6双凸极电机定子极与转子极

图5--4/6双凸极电机定子极与转子极

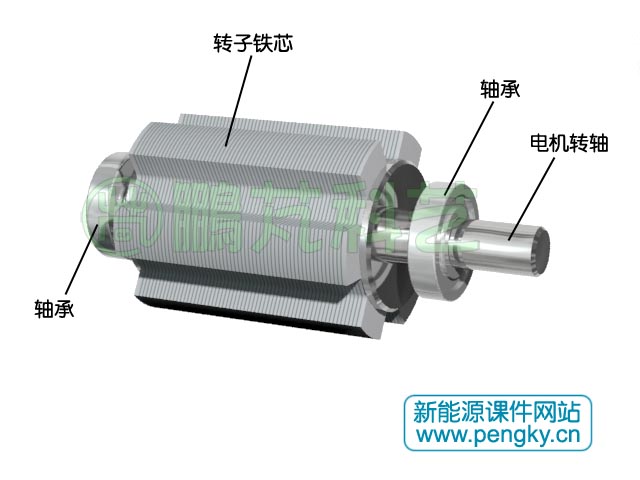

图6为装上转轴的转子,双凸极发电机转子没有绕组,发热量很小,小型机一般没有散热风扇。见图6。

装上转轴的转子

图6--装上转轴的转子

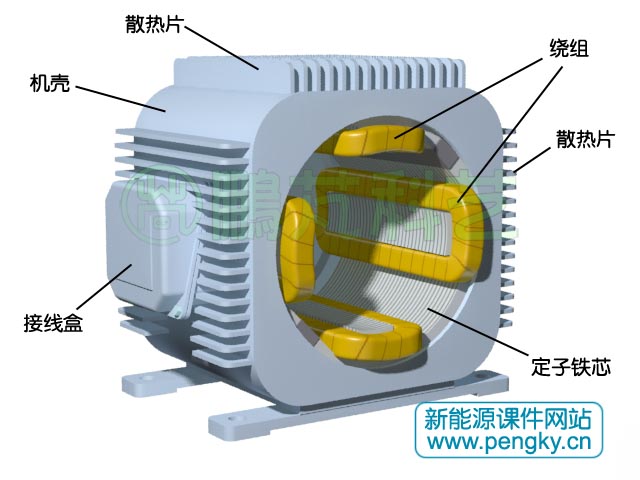

定子安装在机壳内,机壳外表面有许多散热片帮助散热,见图7。

4/6双凸极电机定子装入机壳

图7--4/6双凸极电机定子装入机壳

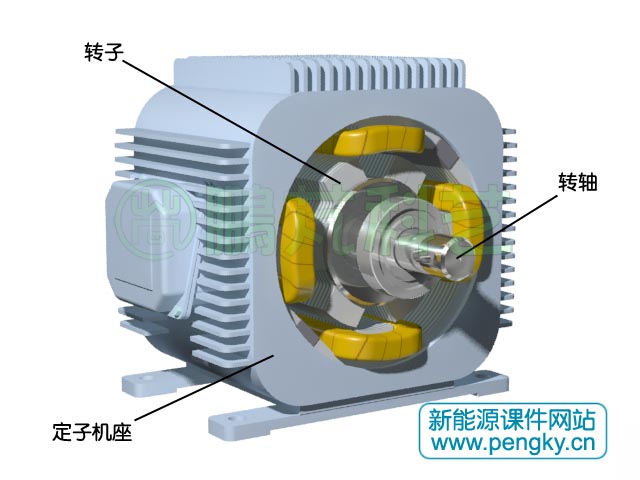

在定子内插入转子,见图8。

4/6双凸极电机定子与转子

图8--4/6双凸极电机定子与转子

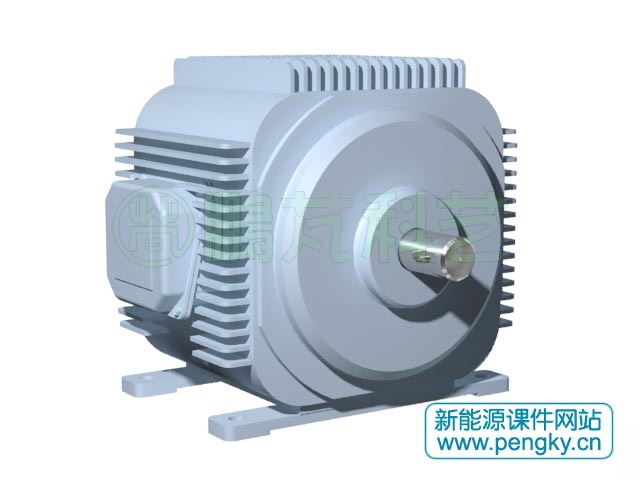

装上电机端盖就是一台4/6极双凸极电机,见图9。

4/6极双凸极电机外观

图9--4/6极双凸极电机外观

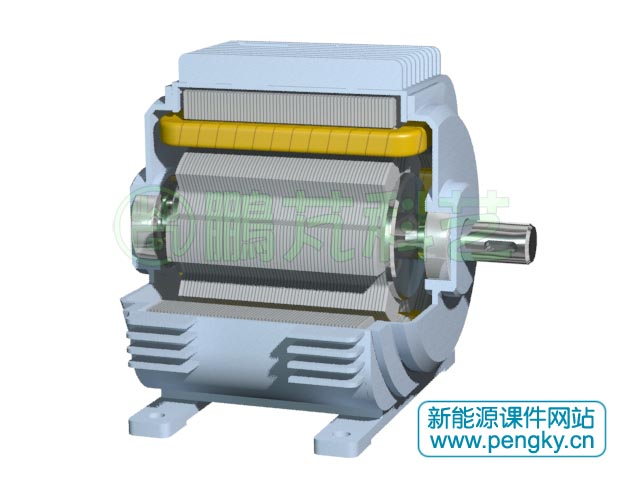

图10是剖开外壳与定子的 4/6极双凸极电机剖面图。

4/6极双凸极电机剖面图

图10--4/6极双凸极电机剖面图

下面是4/6极双凸极电机旋转剖面动画。

4/6极双凸极电机旋转剖面动画

双凸极发电机整体结构简单,转子没有绕组,简单结实,非常适合高速旋转的发电机,广泛应用在航空发电机上。据报道大型多极双凸极发电机已开始在风力机中得到应用。
