| 非成像聚光太阳能集热器 |
| Non-Imaging Solar Collector |
| 聚光太阳能集热器由聚光器与接收器组成，非成像聚光太阳能集热器顾名思义是聚光器的光线不是会聚到一点（或一线）上，而是会聚到一块接收器的面上，也可获得高强度太阳能。非成像聚光太阳能集热器形式较多，主要有球形面聚光集热器、复合抛物面聚光集热器、条形面聚光集热器、塔式集热器等。 |
| 球形面聚光集热器 |
| 球形面聚光集热器也称为SRTA集热器，反射镜是球面的，入射的平行光会聚在一个较小的区域，接收器是面状的，当光线略有倾斜时，反射光仍能会聚到接收器上，见图1（a）。球形面聚光集热器的聚光比范围约50至150，最高聚热温度300度至500度。 |

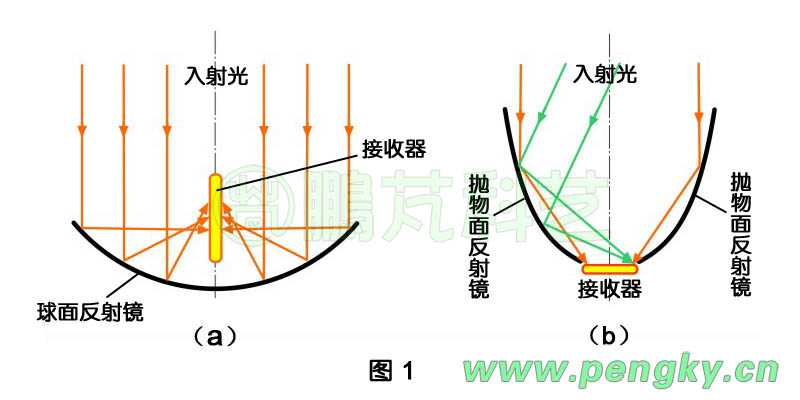

图1--球形面聚光集热器与复合抛物面聚光集热器示意图 |
| 复合抛物面聚光集热器 |
| 复合抛物面聚光集热器也称为CPC集热器，聚光器由两片抛物面组成，接收器也为面状，在两个抛物面中间，见图1（b）。橙色光线是与中心轴线平行的入射光线，将全部会聚在接收器上，当入射光倾斜时，进入光孔的入射光仍能会聚到接收器上，图中绿色光线就是最大倾斜角度的入射光。一些内聚光真空集热管使用CPC集热方式。复合抛物面聚光集热器的聚光比范围约3至10，最高聚热温度100度至150度。 |
| 条形面聚光集热器 |
| 条形面聚光集热器也称为FMSC聚光集热器，聚光器由多条固定的平面反射镜组成，平面反射镜按一定的角度倾斜，使入射光会聚到接收器上，见图2（a）。由于反射镜是平面镜不能会聚光，故接收器是面状，当面较宽时也允许入射光略有倾斜。条形面聚光集热器的聚光比范围约20至50，最高聚热温度250度至300度。 |

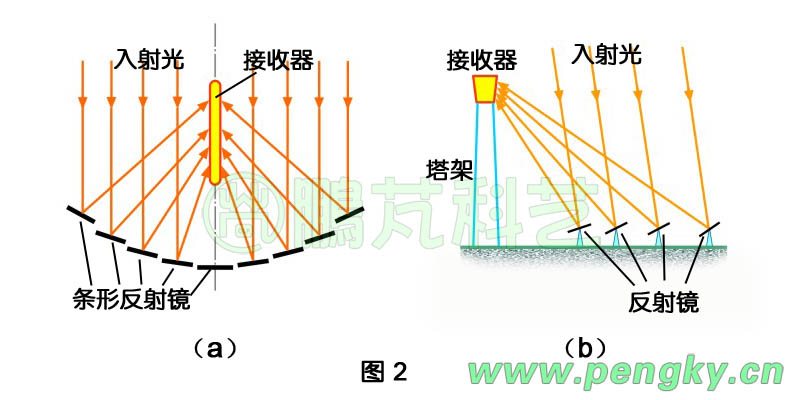

图2--条形面聚光集热器示意图 |
| 多平面聚光集热器 |
| 多平面聚光集热器也称为塔式集热器，接收器安装在高塔顶部，在塔周围分布许多平面镜（定日镜），所有定日镜都把太阳光反射到塔顶的接收器上，以达到聚光目的，见图2（b）。每个定日镜都有跟踪机构，保证太阳在任何位置都把阳光反射到接收器上。塔式集热器多用在太阳能发电站。多平面聚光集热器的聚光比范围约1000至3000，最高聚热温度500度至2000度。 |
| |
