塔式太阳能热发电是把太阳光能转换成热能发电的装置，采用多个平面反射镜来会聚太阳光照射吸热器，会聚的太阳光使吸热器达到很高的温度，传热流体通过吸热器加热，传热流体再加热水成为水蒸气，水蒸气推动蒸汽轮机做功发电。

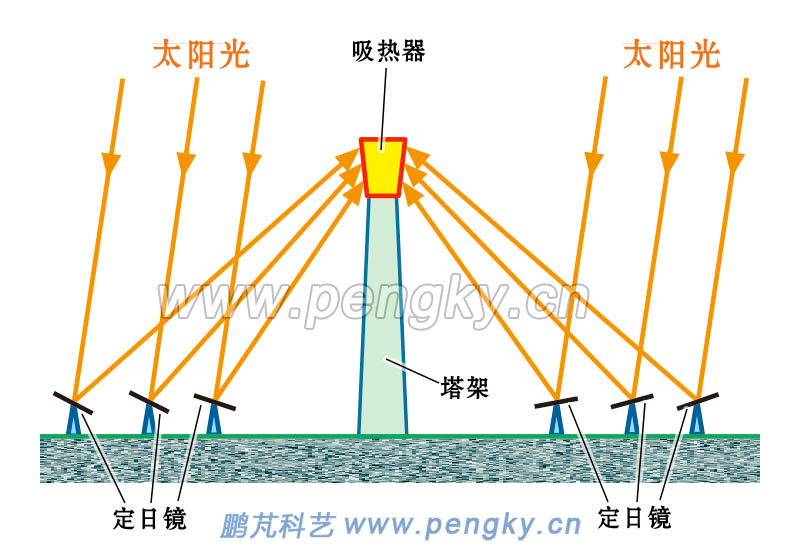

反射太阳光的平面反射镜称为定日镜。图1是一个塔式太阳能集热系统的示意图。

塔式吸热器的工作温度很高，体积大。根据采用的导热介质不同而不同，目前主要有外置式吸热器（外部受光）与腔式吸热器。目前广泛应用的是外置式吸热器，本课件仅介绍外置式吸热器。

管排式吸热器将多个吸热管布置在吸热器外圆周，属于外置式吸热器，也称为表面式吸热器。

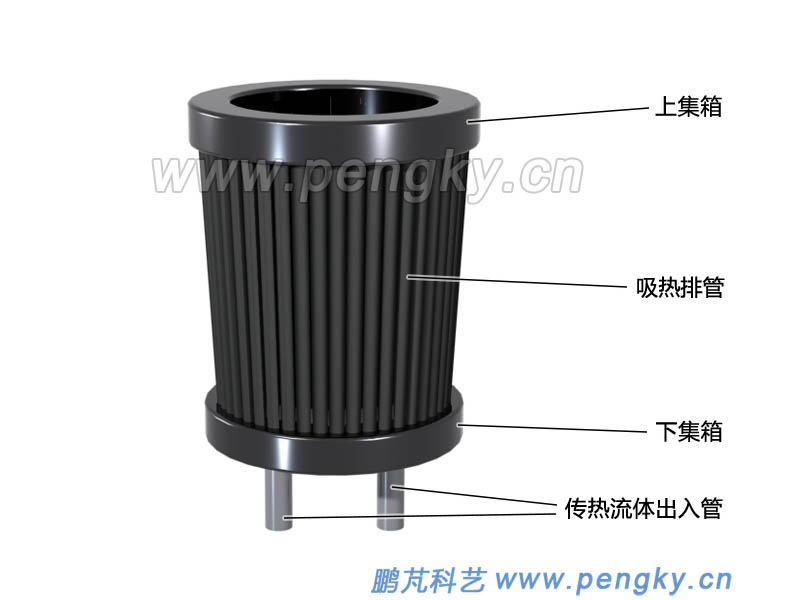

图2是管式吸热器示意图，若干吸热管排成圆筒状，每根管上端接上集箱、下端接下集箱，所有吸热管通过集箱并联，吸热管表面涂覆吸热材料。上联箱与下联箱外有保温层与外壳（图中未表示）。传热流体从下集箱进入通过吸热管从上集箱流出，会聚的阳光加热吸热管，传热流体也就被加热了。

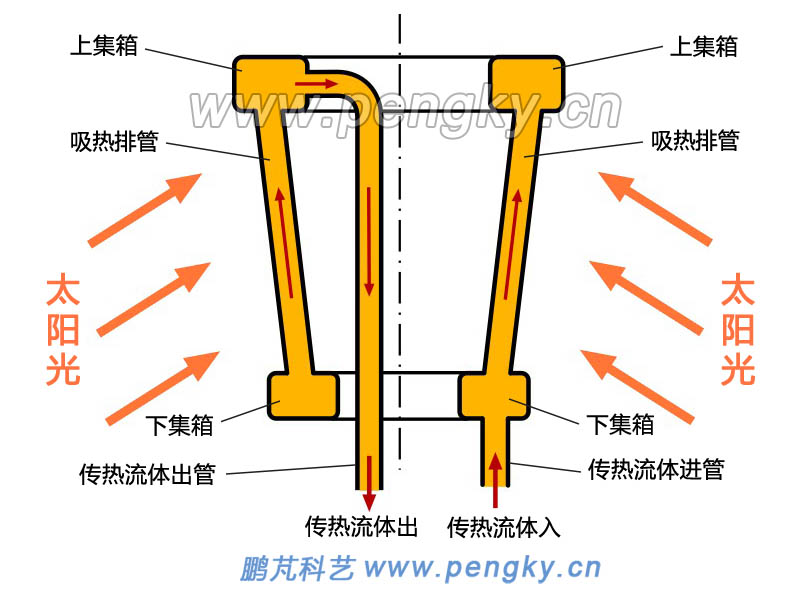

图3是管式吸热器剖面示意图，橙色是传热流体，箭头表示传热流体的流向。

目前管式吸热器应用最广泛，实际结构要复杂些，下面介绍一个管式吸热器模型的基本结构。

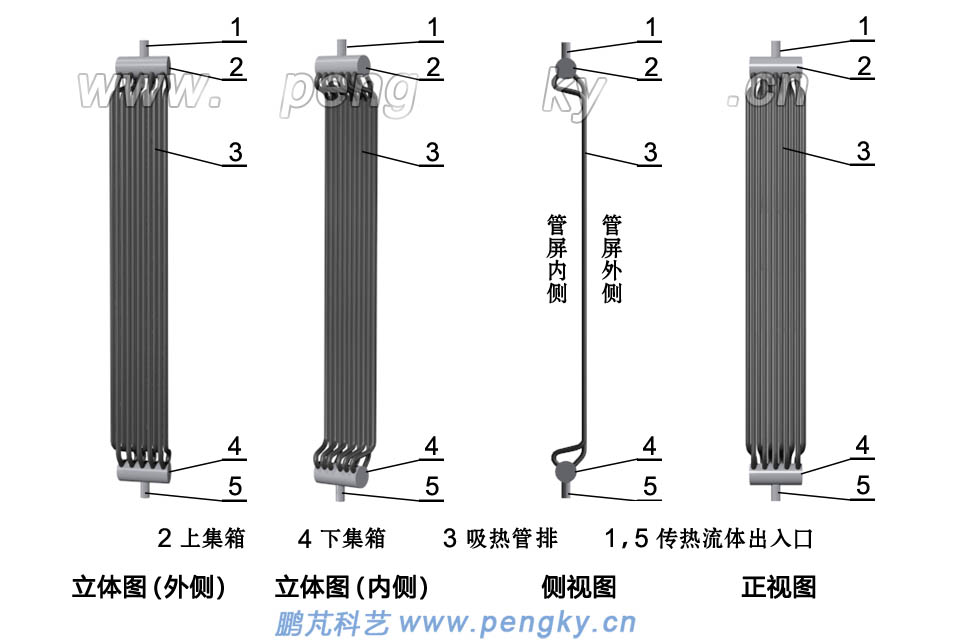

吸热器由多个管屏围成圆筒形组成，模型吸热器有16个管屏。图4右图是单个管屏的结构。管屏由多个吸热管（为显示清晰本例仅11根）排在一起组成，吸热管下端联通到下集箱，直管上端联通到上集箱。下联箱有传热流体输入管口，上联箱有传热流体输出管口，11根吸热直管为并联。

图4左图是管屏的结构图。

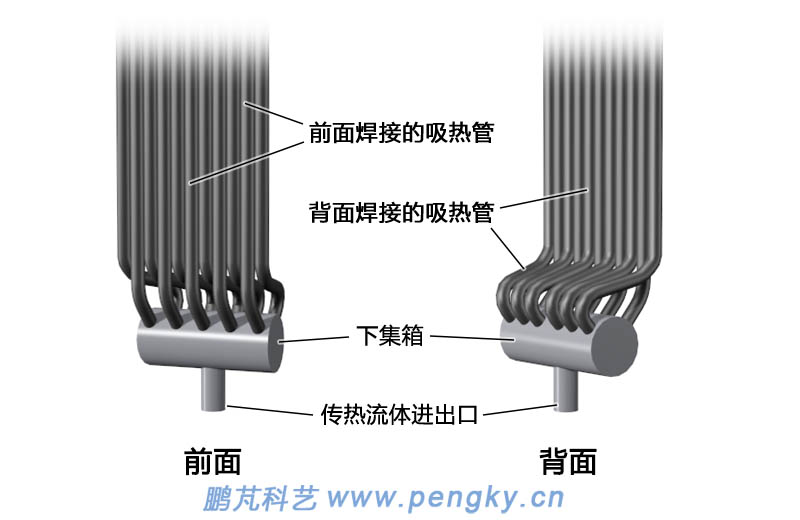

多根吸热管密集排列，为焊接加工等工艺要求，分为前面与背后两排安装到集箱上，见图5

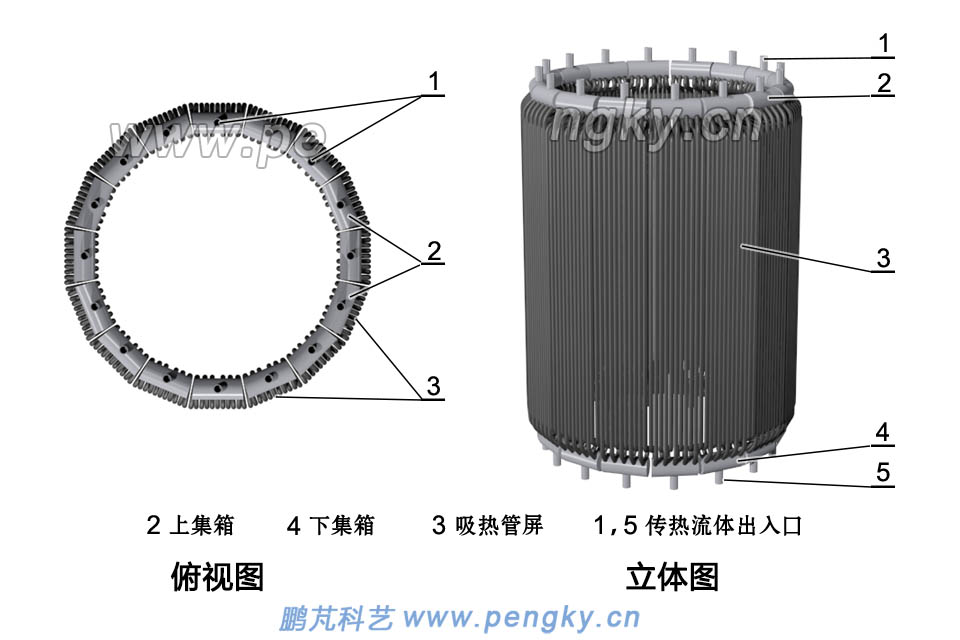

图6是16个管屏组成的吸热器，左图是俯视图，可看到16个管屏围成圆周，组成圆筒形，右图就是圆筒形的管式吸热器。

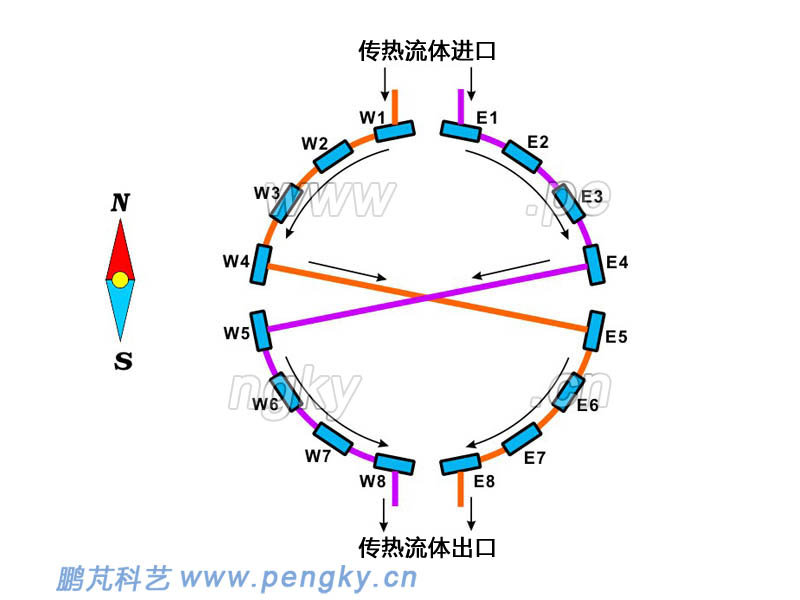

图7是16个管屏的连接示意图，这是一张俯视图。4个管屏为一组，分为4组。
西北方4个管屏W1,W2,W3,W4为一组；东南方4个管屏E5,E6,E7,E8为一组；2组相连组成一个回路，管道为橙色。东北方4个管屏E1,E2,E3,E4为一组；西南方4个管屏W5,W6,W7,W8为一组；2组相连组成一个回路，管道为紫色。

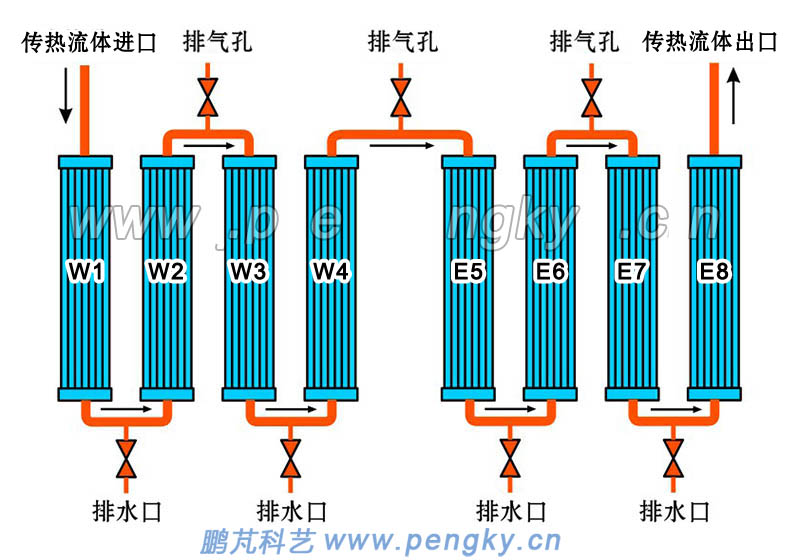

图8是一个回路8个管屏按直线排列连接的示意图

以上仅是一个管式吸热器的例子。吸热器管屏的数量，排列组合方式都根据设计决定。管式吸热器采用的传热流体一般是熔融盐，热容量大，传热快，流动性好。

吸热器背面还要设置电伴热装置与保温隔热层。电伴热装置保证集热系统开始运作时，传热流体能正常流动。

吸热器要配进口冷盐罐，用来存储一定容积的冷盐，确保吸热器熔盐有稳定的流量。吸热器还要配出口热盐罐，用来存储一定容积热盐，利用静压向热盐罐输送热盐。

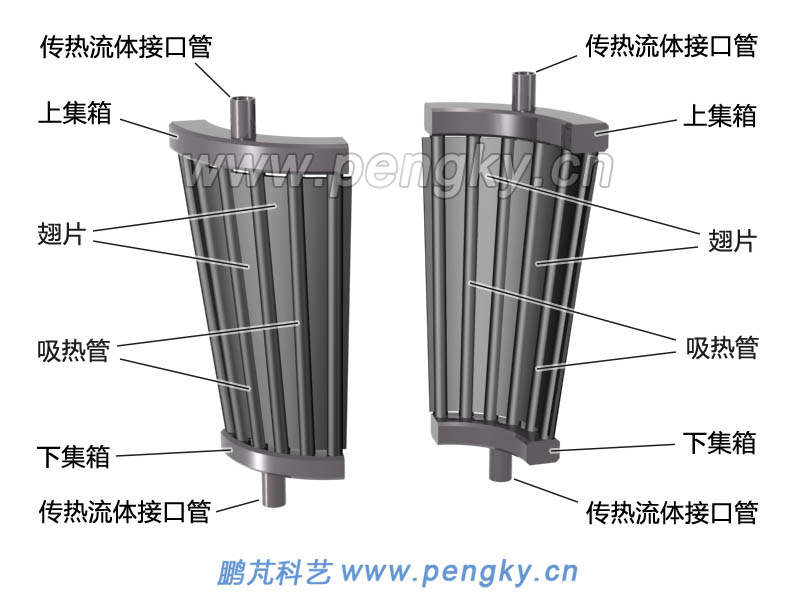

图9展示翅管式吸热器的2个管屏，整个吸热器有4个管屏。管屏不用密集的排管，空出部分安装翅片（吸热板），翅片是导热良好的耐热金属，紧密焊接在吸热管上，吸热管与翅片涂覆吸热材料。会聚的阳光加热翅片与吸热管，管内的传热流体也就被加热了。

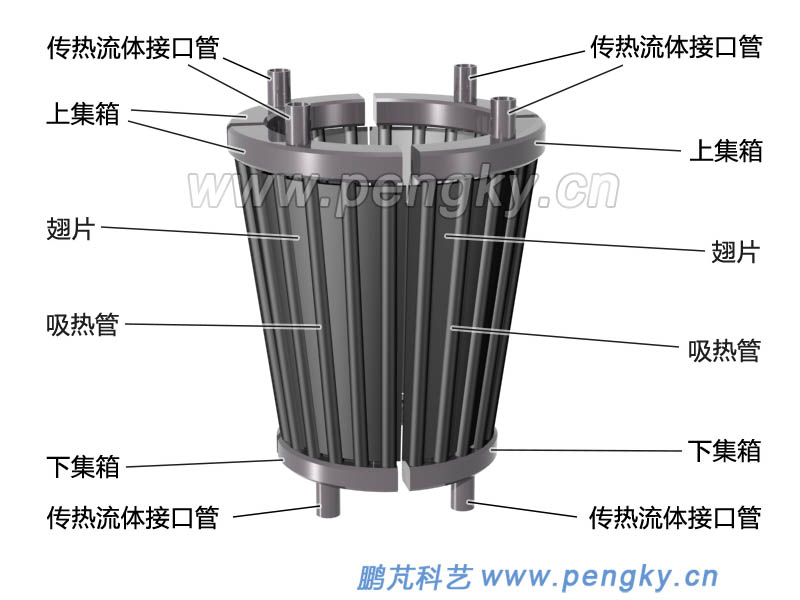

图10是4个管屏组成的吸热器。4个管屏可串联，可并联，可串并结合。

翅管式吸热器的优点是可做成倒圆台形，减小入射光的角度，并不会从管间露光线。在相同高度的吸热器，圆台形有较大的吸热面积，可减小入射光溢出的现象。

下面介绍的塔式太阳能热发电吸热器结构供参考。

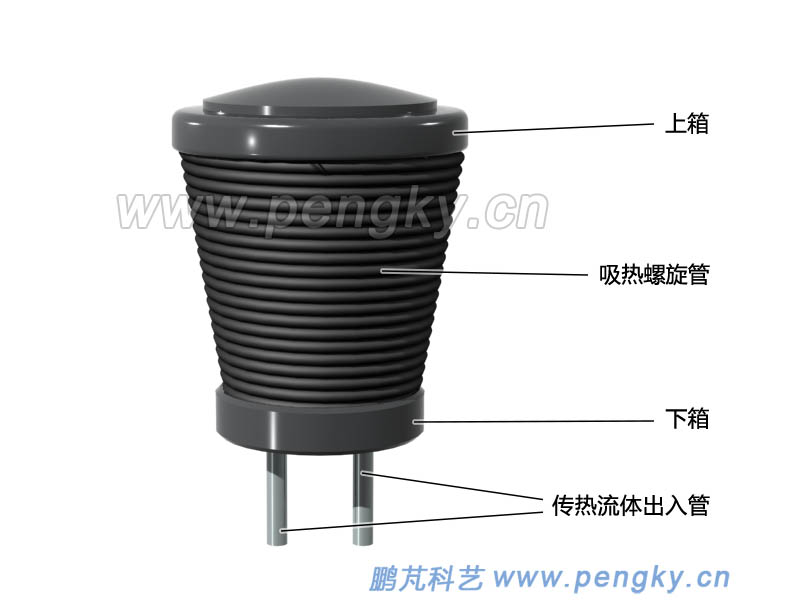

对于简单的场合与流动性好的工作介质，也可用简单的结构，就是螺旋盘管，见下图。螺旋盘管加热路径长、无接头、机构简单，适合高压高速流动的工作介质。

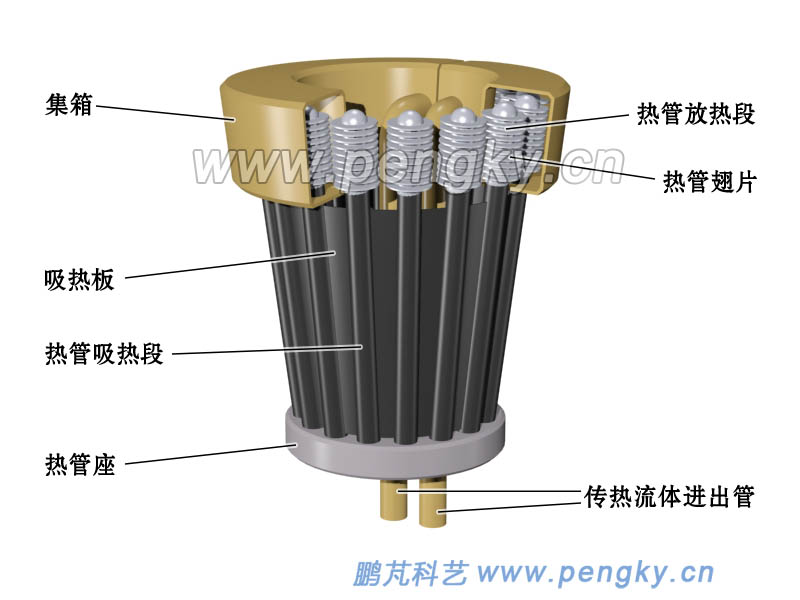

如同普通太阳能集热器一样，塔式接收器也可采用热管式的，下面是热管式接收器示意图。不同的是这是高温热管，热管下部分是吸热段，焊有翅片（吸热板），是接受阳光的区域；热管上部分是放热段，也焊有翅片，是把热量传送给工作介质的地方，翅片加大热管的传热面积，所有热管放热段均密封在联箱内。

热管内用钠或钾或锂或相关合金等，利用其熔液的蒸发相变来传热。传热流体可直接用水。

在上面“1.2 管式吸热器结构与组成”介绍了基本结构，实际吸热器是一个庞大又复杂的设备，大型吸热器直径超20米，高达30米。吸热器要配进口冷盐罐与出口热盐罐，管屏与罐体都要安装在吸热器的框架上，熔盐进出管道、管屏间连管靠框架固定。管屏的电伴热装置与保温隔热层靠框架固定，辅助的泵与阀门，管道的压力测量与管屏温度测量需要安装许多传感器，各种电缆管线要敷设在框架上。在吸热器顶部还安装有维修用的吊臂。

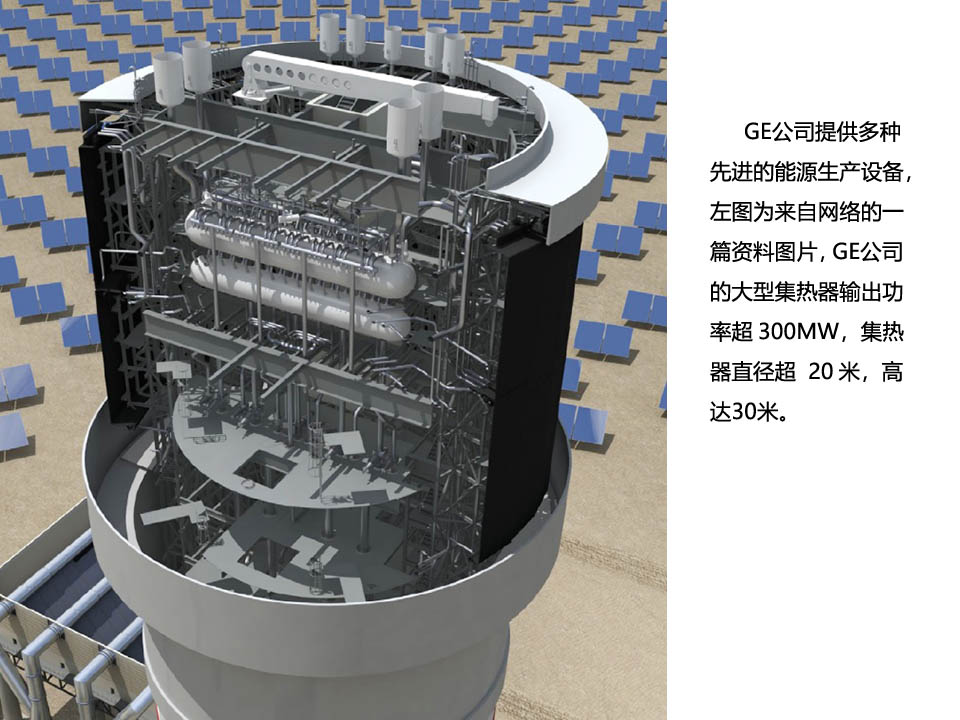

美国通用电气公司GE的一篇资料里的宣传图片，见图13

在这张剖视图中，可看到复杂的内部结构。

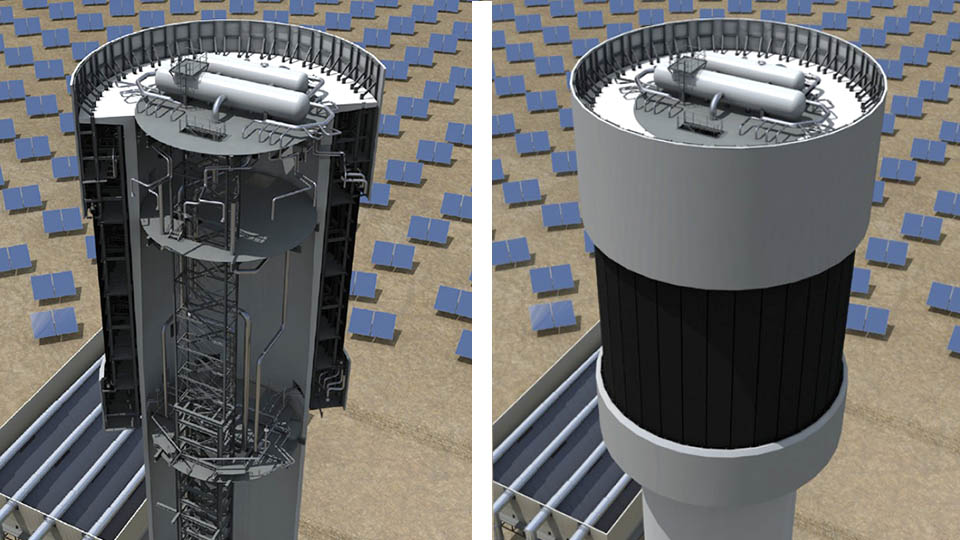

图14也是GE公司宣传图片。

左图是吸热器剖视图，右图是吸热器外观图。
