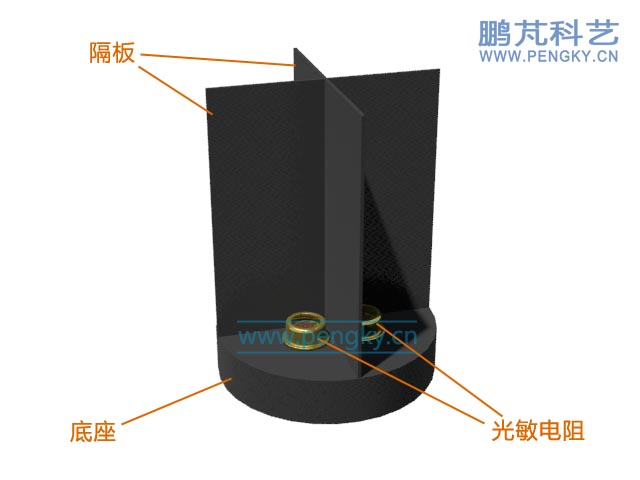

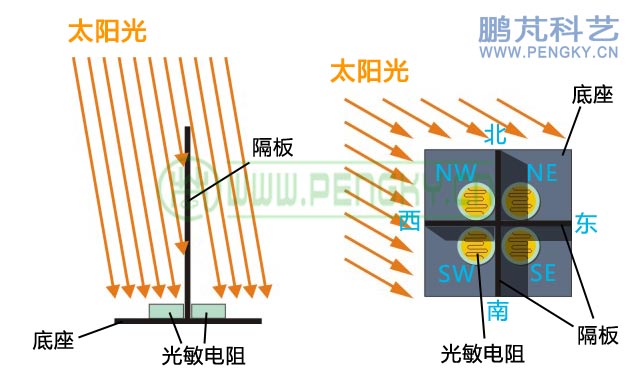

隔板式传感器利用隔板两边光敏元件感受到的光强不同来判断太阳的位置，把传感器的隔板按照东西南北方向摆正，如图2右图所示。当太阳位置在隔板的西侧时，东侧的光线受到遮挡，如图2左图所示，西侧光敏电阻受光量大于东侧光敏电阻，西侧器件电阻小于东侧器件电阻，于是可以判断出太阳的位置在西侧。而且在一定范围内光线偏差越大两侧电阻值相差越大。

由于隔板是十字状，隔板式传感器还可检测出太阳在南北方向的位置，将4个传感器信号综合比较后就可得出太阳的位置，例如图中的西偏北位置。

对于太阳能电池板单轴跟踪系统，传感器只需一片隔板就可以了，隔板方向与转轴平行。当两侧电阻相同时说明传感器正对太阳，当两侧电阻不同时，太阳能电池板应向电阻小的一侧转动，直到两侧电阻相同。

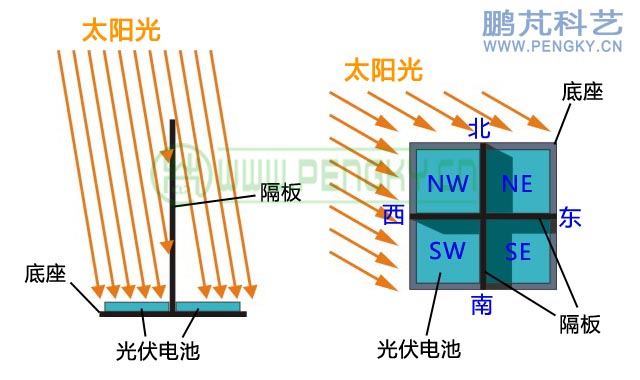

隔板式传感器也可以采用光敏二极管作为光敏元件，光敏二极管就是一小块光伏电池。在相互垂直的隔板4个角安装4光敏二极管，见图3，利用隔板两边光敏元件感受到的光照面积不同来判断太阳的位置。其工作原理与采用光敏电阻相同，受光强的光敏二极管比受光弱的光敏二极管输出电流大，利用放大器把电流信号转换成电压信号就方便比较了。

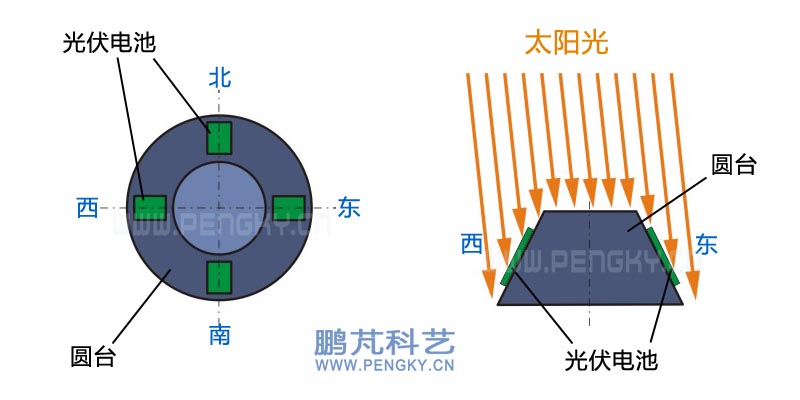

金字塔式太阳位置传感器

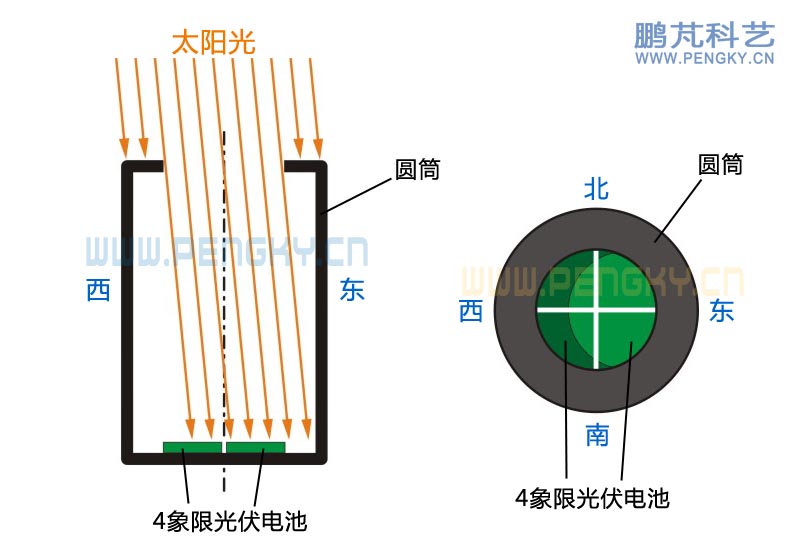

光筒式太阳位置传感器可以防止周围光线的干扰，对光线偏差的灵敏度也高多了，可检测出太阳位置较小的偏差。其缺点是检测的光线角度较小，光线角度偏差大时，光斑跑到四象限光电池之外，就无法检测了。

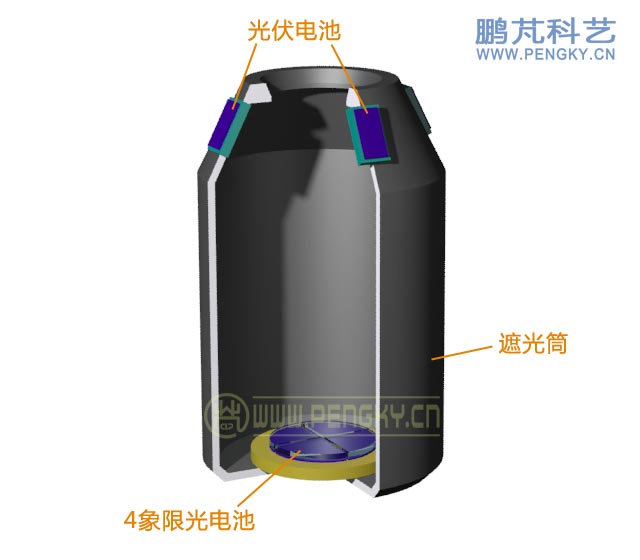

把光筒式与塔式结合起来可以弥补双方的缺点，图6显示了这种组合的太阳位置传感器，在光筒的上部收口做成圆台状，圆台侧面贴上光伏电池，圆筒底部安装四象限光电池。把这种传感器安装在跟踪设备上，当光线角度偏差大时通过圆台上的光伏电池检测来修正跟踪的角度，当角度偏差较小时，通过四象限光电池检测来实现较准确的跟踪。

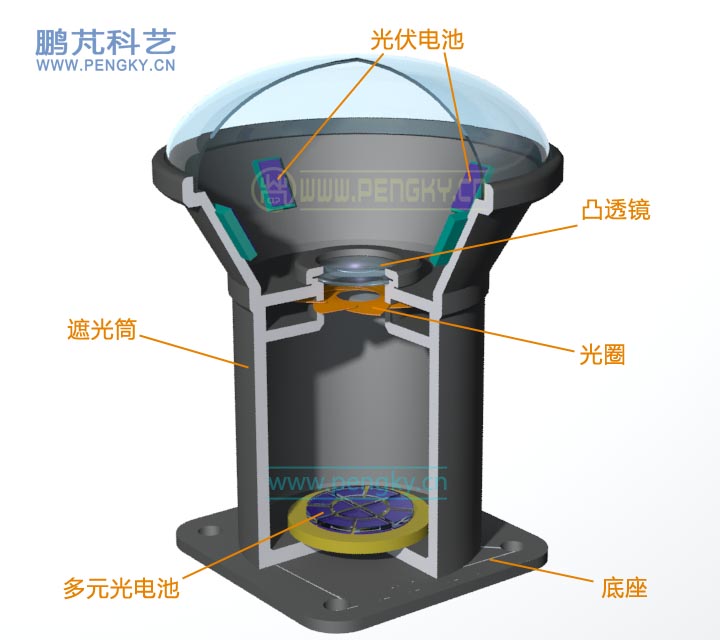

高精度太阳位置传感器

多元光电池可由多个扇面组成，也可以由小块光电池组成阵列，对太阳位置进行准确测量。

目前PSD元件在高精度太阳位置传感器在得到应用，PSD是一种位置检测元件，有分辨率高，精度高的特点，且结构简单，采用PSD元件制作的太阳位置传感器的检测精度可轻易达到0.1度。

还有采用CCD图像元件做检测元件，由于CCD元件有很高的分辨率，很高的线性度，凸透镜可聚焦成很小的光点，由此达到很高的测量精度，但线路与软件都比较复杂。

有关PSD元件与CCD元件的介绍请另找参考资料。
