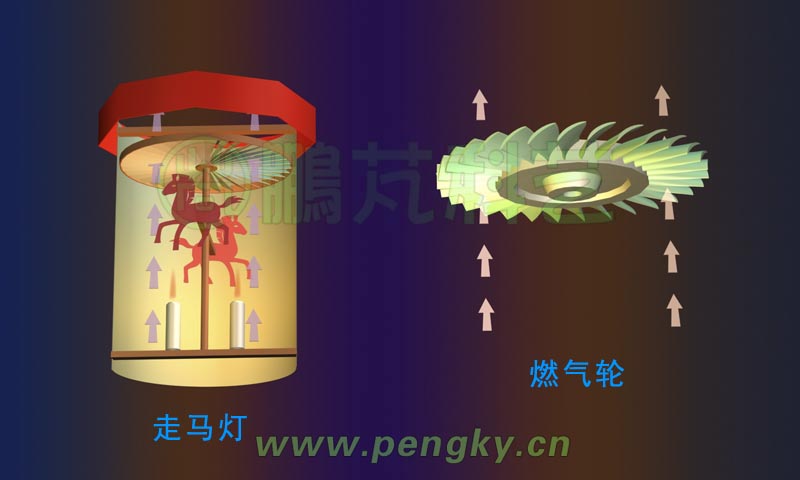

走马灯与燃气叶轮

下面是一台燃气轮机模型，通过它来了解燃气轮机的工作原理。

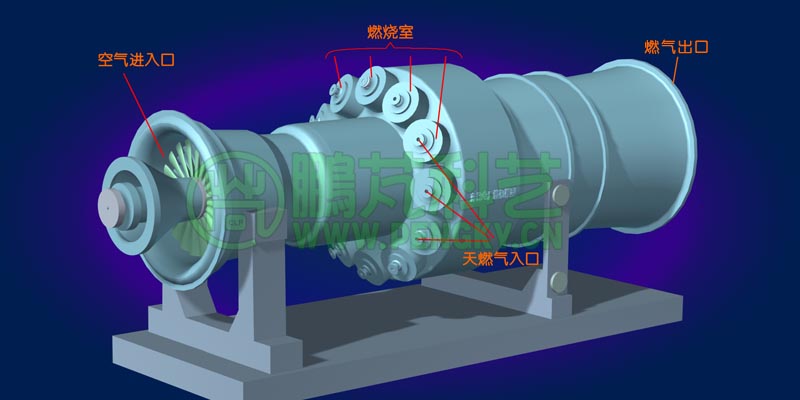

模型的前端是空气进入口；环绕燃气轮机安装的是燃烧室；在燃烧室端面有天燃气的入口；燃气轮机的后面是燃烧后的高温气体排出口。

燃气轮机模型

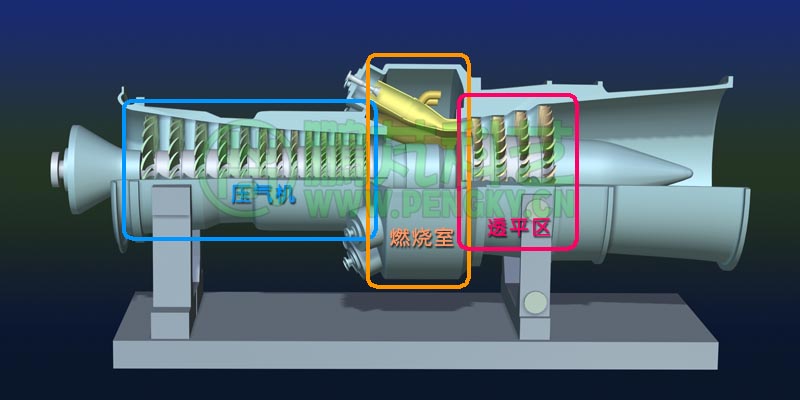

把燃气轮机剖去1/4，可以看到内部的结构。

燃气轮机由三大部分组成，左边部分是压气机，有进气口，内部一排排叶片是压气机叶片；中间部分是燃烧器段，围绕一圈的是燃烧室；右边部分是燃机透平（涡轮），其中有透平叶片，右侧是燃气排出口。

燃气轮机剖面

 有关燃气轮机详细一些的介绍请到“燃气涡轮发动机”栏目观看。
