厂房布置
Main Power Building Arrangement

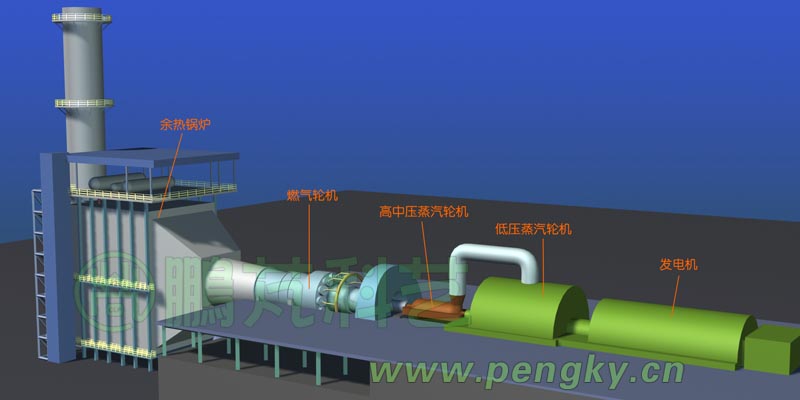

这是燃气—蒸汽联合循环发电机组的整体布置模型,为了便于展示,余热锅炉的大小较原比例要小一些。在模型中展示了燃气轮机、高中压蒸汽轮机、低压蒸汽轮机、发电机的安装位置,它们是安装在同一轴线上,同轴运转,是典型的单轴布置机组。

单轴布置机组

单轴布置机组

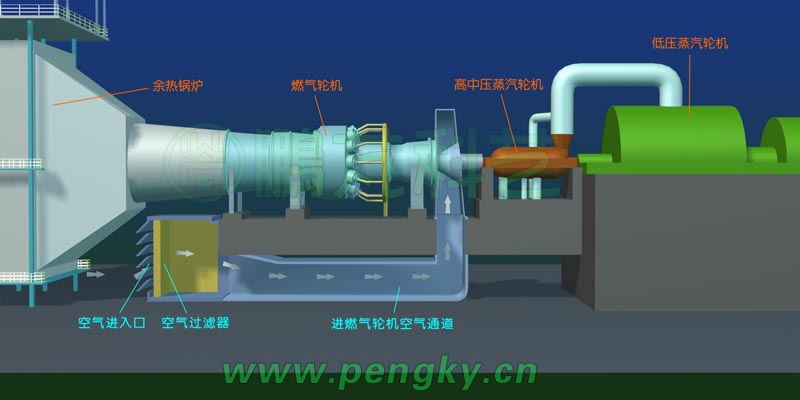

燃气轮机工作需要空气参与燃烧,剖开燃气轮机下方平台,可看到空气进入燃气轮机的通道。为了防止空气中的尘埃侵蚀叶片,从入口进入的空气,要通过空气过滤器把尘埃滤掉,才能进入燃气轮机。也有一些电厂把空气入口与过滤器安装在燃气轮机上方或侧面。

燃气轮机与空气过滤器

燃气轮机与空气过滤器

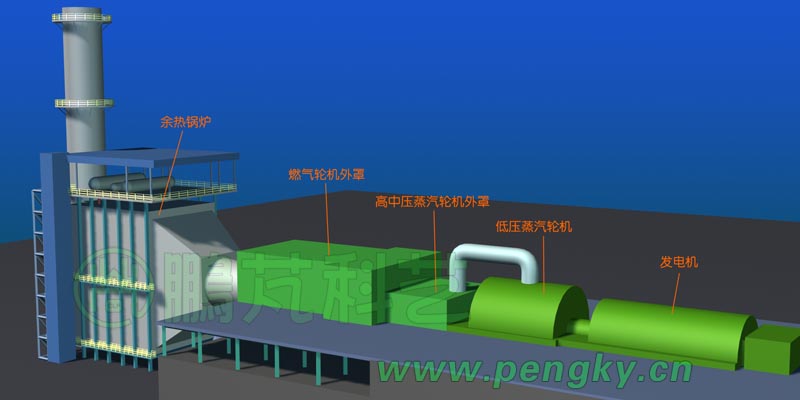

为了防护与吸收噪音,在燃气轮机与高中压蒸汽轮机外还要罩上外罩。燃气轮机、蒸汽轮机、发电机安装在厂房平台,锅炉则安装在厂房外部。

有外罩的单轴布置机组

有外罩的单轴布置机组

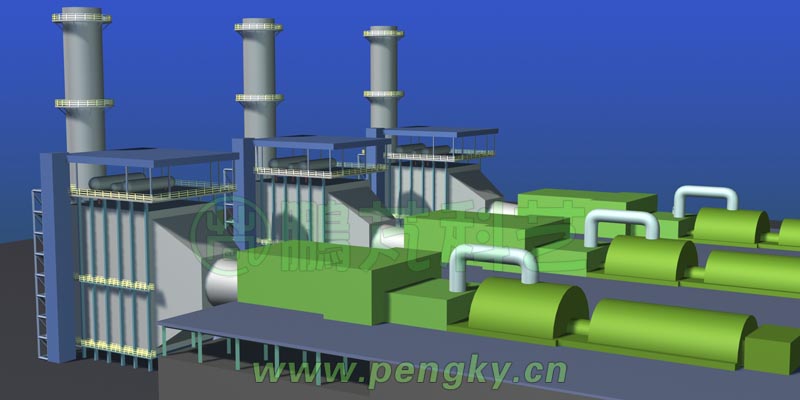

多台机组可并排布置,安装在同一个厂房内,这是三个单轴机组的电厂布置图。

三个单轴机组布置图

三个单轴机组布置图

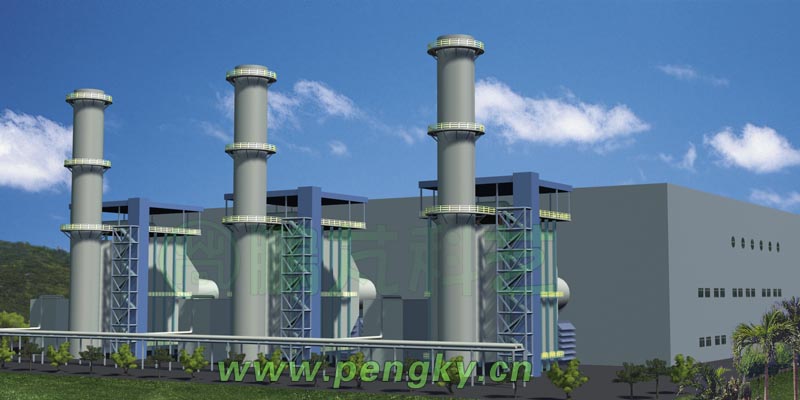

下面是有三个机组的电厂外观图。

三个机组的发电厂

三个机组的发电厂

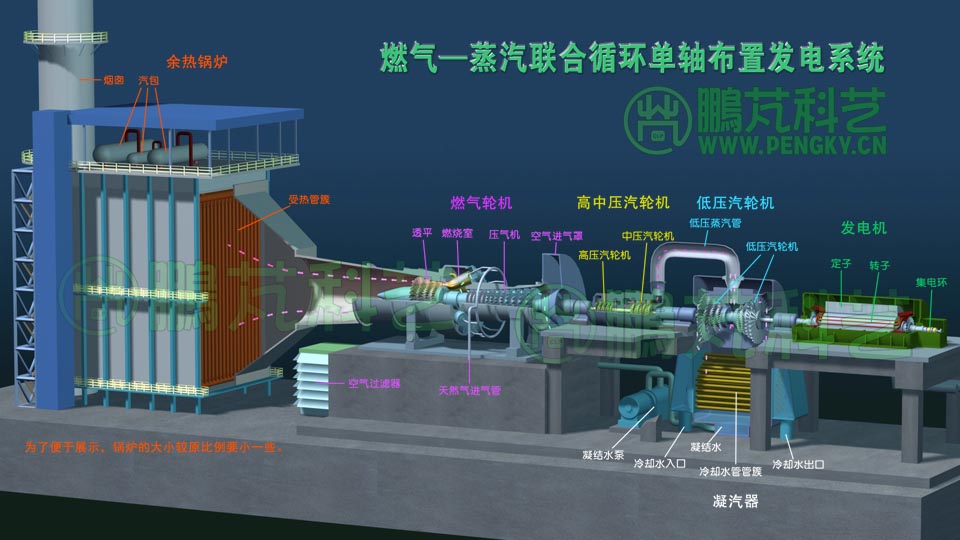

下面附一张较详细的单轴系统设备结构图。

单轴系统设备布置图

单轴系统设备布置图

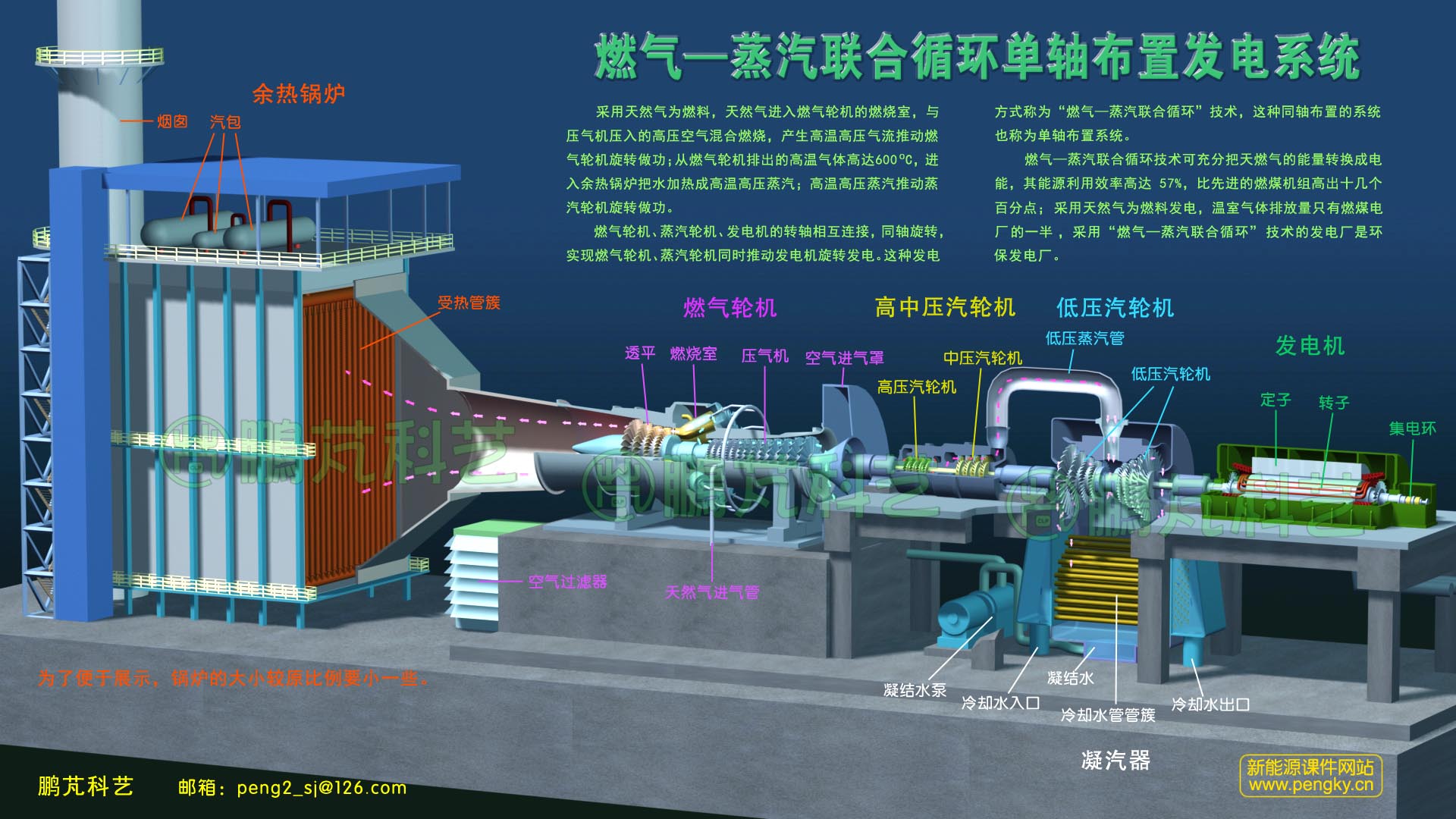

由于大多数网友电脑显示器分辨率不够高,网站网页尺寸也不大,以上 “单轴系统设备布置图”的分辨率仅为960×540,一些细节显示不清晰,网站提供分辨率为1920×1080的高清图片,需要的网友可点击“高清系统图下载”,待显示图片后再用鼠标右键点击图片,“图片另存为”到电脑。在电脑用图片浏览器放大观看。

网站同时提供“单轴系统设备运行动画”,分辨率为1600×800,由于尺寸大,文件容量也大,不方便在网络浏览器播放,有兴趣的网友可点击“高清系统动画下载”,耐心等待下载,然后在电脑上用影视播放器观看,电脑显示器分辨率应大于1600×800,否则会影响动画清晰度。
