为了远距离输送电力，电网的电压很高，一般在22万伏至50万伏。发电机输出的电压为2万伏，需通过变压器升高至电网电压才能并网输送。电厂里把发电机输出电压升高为电网电压的变压器称为主变压器。

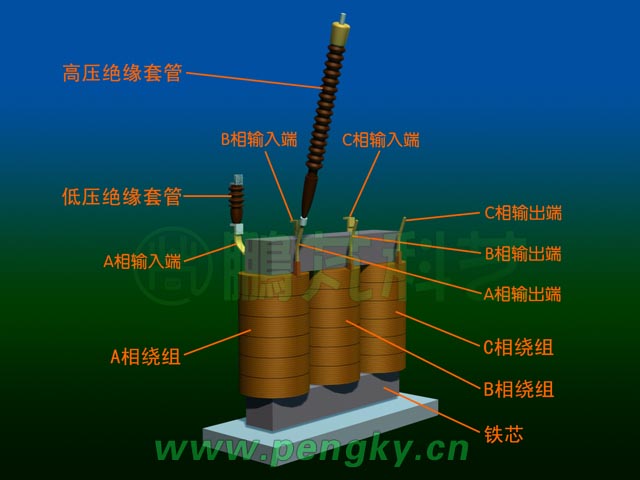

去掉变压器外壳可看到是一个三相变压器，由三相变压器铁芯与三相绕组组成。左边是低压输入端，右边是高压输出端。输入端通过低压绝缘套管通往变压器外，输出端通过高压绝缘套管通往变压器外。因为高压端电压很高，为减小因灰尘与雨水引起的漏电，绝缘套管较长。

三相变压器铁芯与绕组

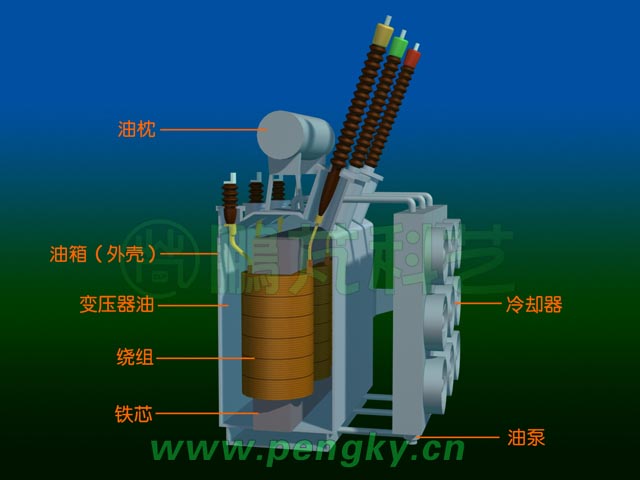

在变压器油箱（即外壳）里灌满变压器油，铁芯与绕组就浸在油里。变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。在油箱上部有油枕与之相通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油。

主变压器结构

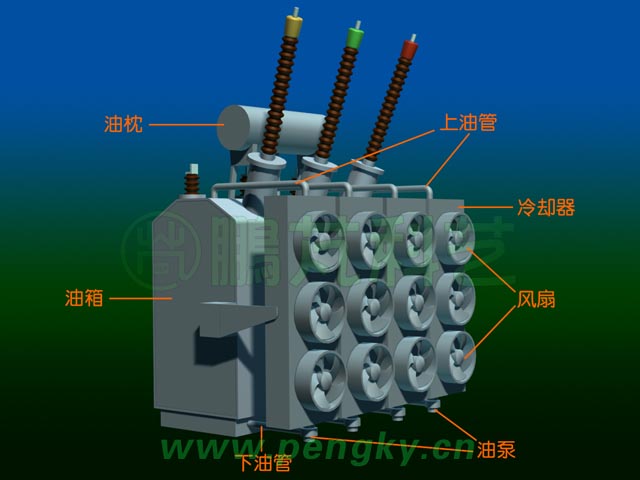

为保证变压器的散热，大型变压器还装有变压器油冷却器。冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管，由风扇的冷风使其迅速降温。油泵将冷却的油再打入油箱内。

主变压器

每一台发电机配一台主变压器，安装在厂房外靠发电机一侧。

有关变压器原理的介绍请参阅“变压器基本原理”章节。

有关三相电力变压器构造的更多介绍请参阅“三相变压器构造”章节。
