| 薄盘式永磁发电机 |
| Thin Disc Permanent Magnet Generator |

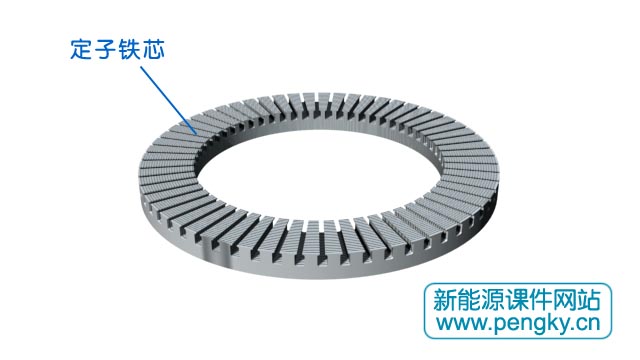

薄盘式多极永磁发电机相对前两种盘式发电机要更薄些，以适应垂直轴风力发电机低风阻的要求。该发电机由盘式定子与盘式转子轴向排列而成，下面通过一个薄盘式多极发电机模型来介绍其结构。图1是盘式定子铁芯，在一侧盘面上有均匀排列的嵌线槽。 |
|

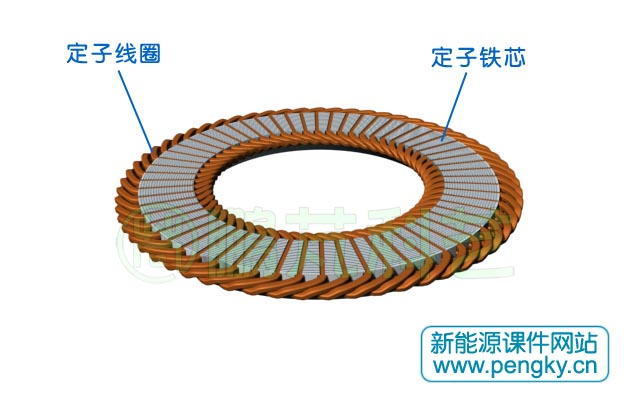

| 在铁芯嵌线槽嵌有按一定规律排列的定子线圈，见图2。 |
|

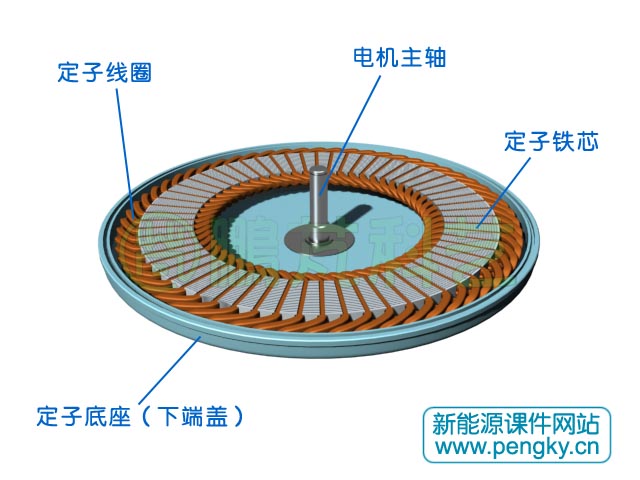

把嵌有线圈的定子铁芯安装在定子底座（下端盖）内面，在下端盖中心安装有发电机的主轴，用来安装发电机转子，见图3。 |
|

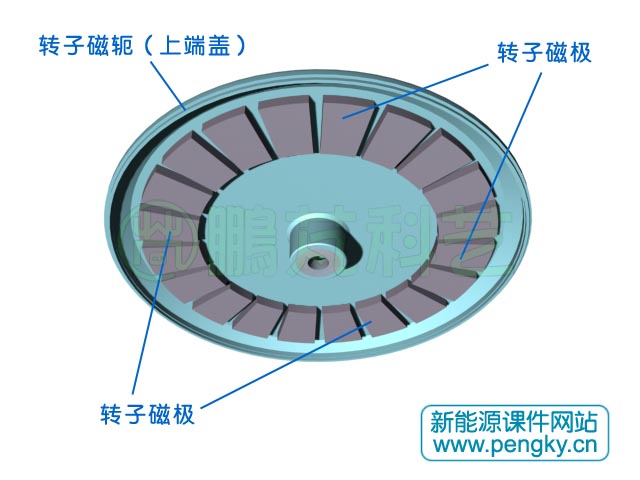

| 盘式发电机的转子由多个永磁磁极组成，磁极按圆周排列，南北磁极相间排列，永磁磁极需要磁轭作为磁力线通路，磁极固定在转子磁轭的盘面上，转子磁轭也就是发电机的上端盖，见图4。 |
|

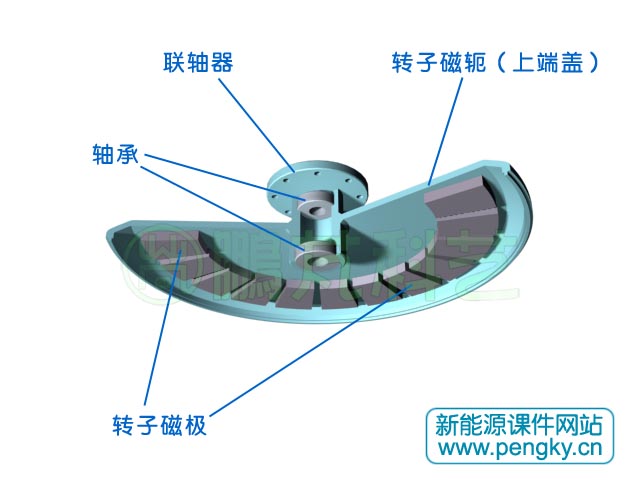

| 上端盖中心装有上下两个轴承，保证转子在主轴上稳定旋转，见图5。 |
|

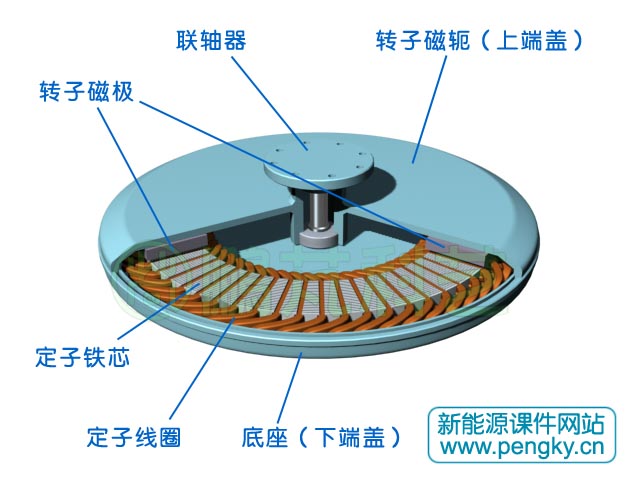

| 把转子插入定子的主轴，转子与定子之间有很小的缝隙，转子可绕主轴自由旋转，一个薄盘式发电机模型便组装完成，见图6。 |
|

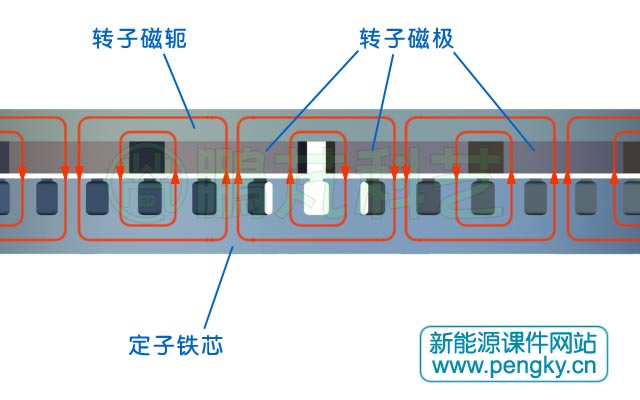

盘式发电机通过线圈的磁场与主轴平行，也就是轴向磁场，在转子旋转时线圈导线才可以切割磁力线产生电动势，见图7。 |
|

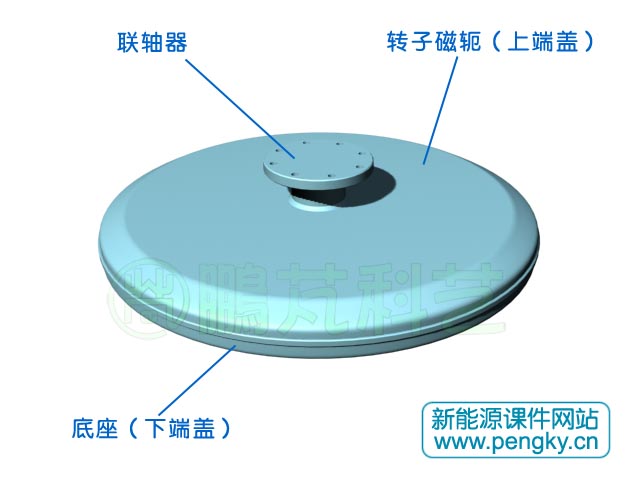

| 图8是薄盘式发电机的外观图。 |
|

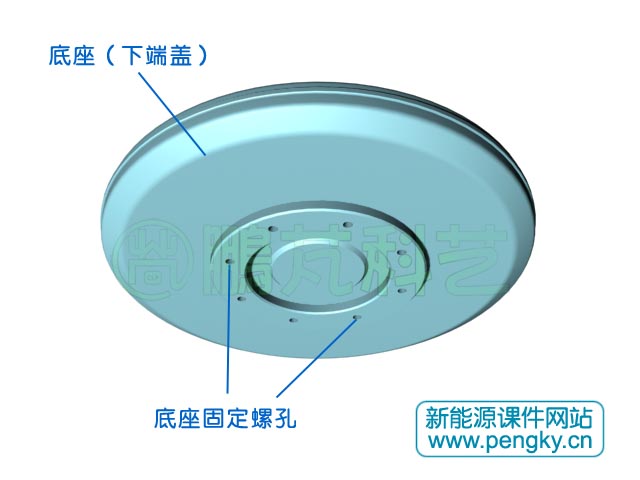

| 图9是薄盘式发电机的底视外观图。 |
|
