风杯式阻力差风力机
 Wind Cup Drag Poor Wind Turbine

两个半球面的碗状杯,一个凸面向风,另一个凹面向风,显然在相同风力下后者对风的阻力比前者大。本小节介绍利用对风的阻力差做功的风力机——风杯式阻力差风力机。

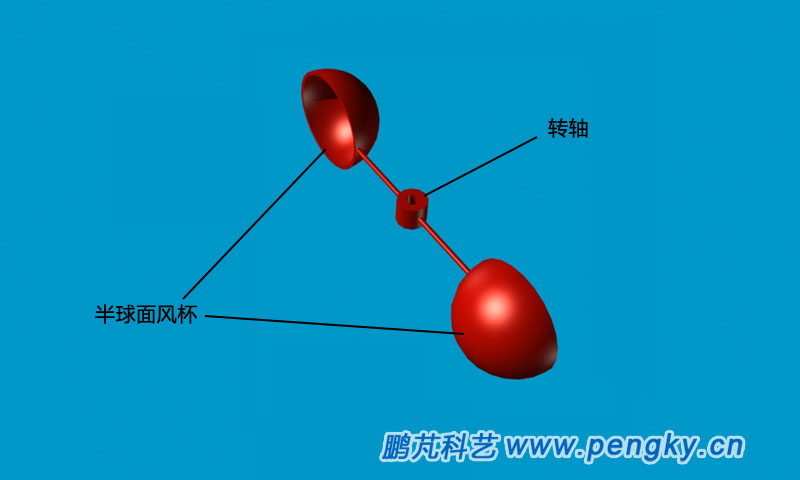

图1是一个风杯式风力机风轮,两个半球面杯对称安装在转轴两侧,球面方向相反。

两个半球面风杯

图1--两个半球面风杯

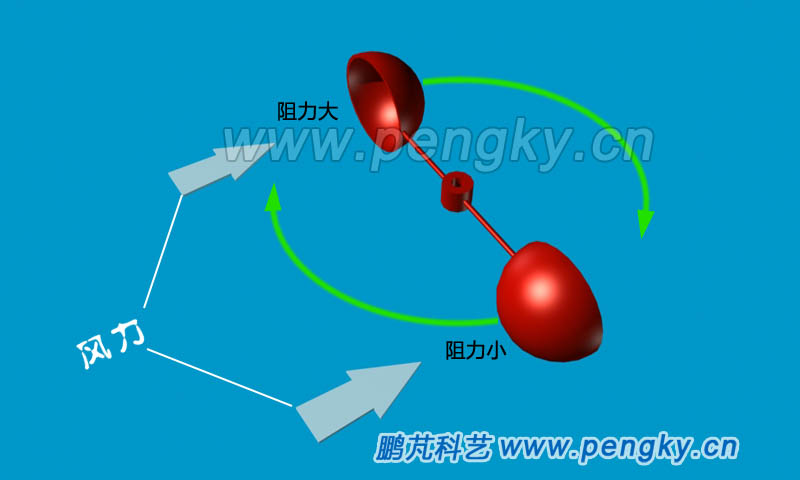

当垂直方向有风时,凹面向风的球面受到的风阻力要比凸面向风的球面大,二个半球面风杯在正面风向时的阻力差一般为3至4倍,两侧风杯的阻力差将使风轮转动,见图2。

两个半球面风杯因阻力差而旋转

图2--两个半球面风杯因阻力差而旋转

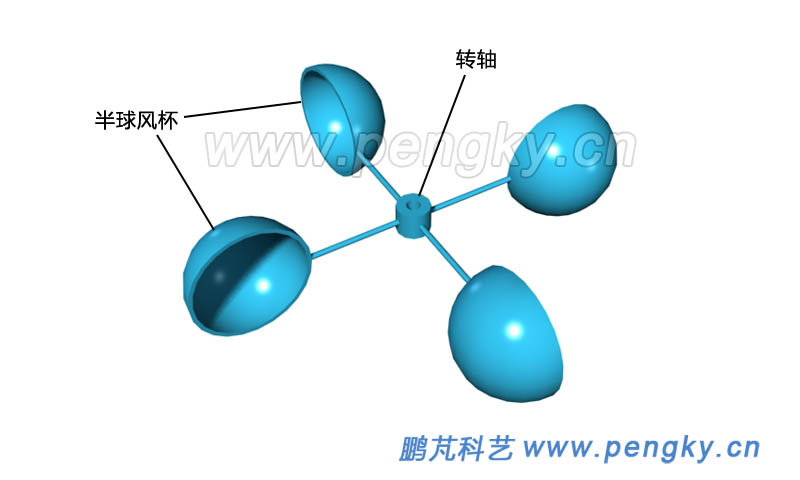

为提高风力机效率,使转动平稳,风力机风轮至少有三个风杯,图3是装有四个风杯的风轮。

装有四个风杯的风轮

图3--装有四个风杯的风轮

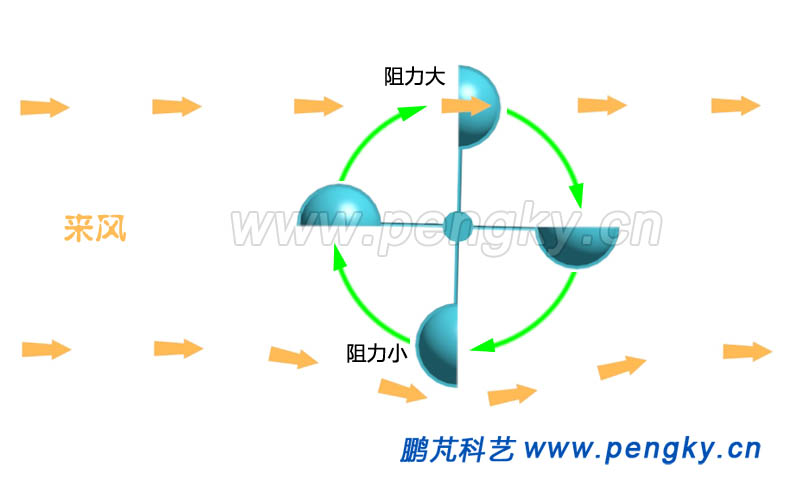

当风吹向风轮时,装有四个风杯的风轮就因阻力差而匀速旋转,见图4。

四个风杯的风轮在风力作用下旋转

图4--四个风杯的风轮在风力作用下旋转
下面是四个风杯的风轮在风力作用下旋转动画。动画格式: .mp4,分辨率:800x500。
动画1--四个风杯的风轮在风力作用下旋转动画

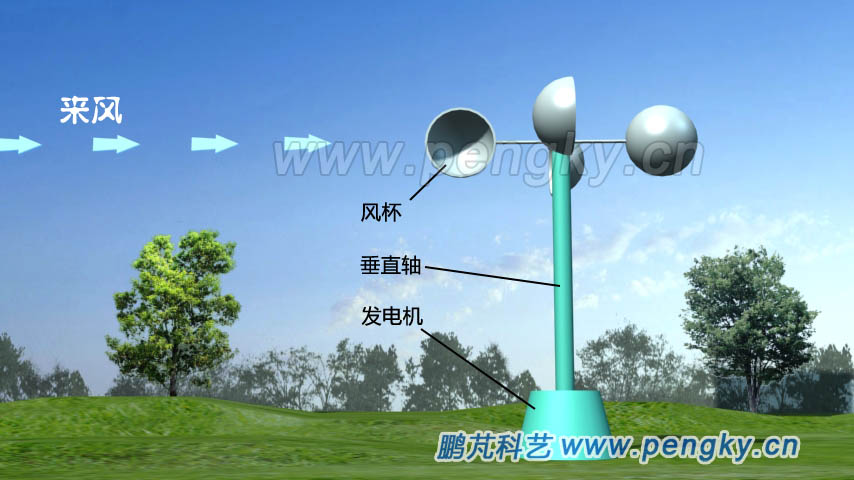

风杯式风力机风轮的轴垂直于地面安装,是垂直轴风力机,任何方向的水平风力都可以使它旋转,见图5。

四个风杯的风力机

图5--四个风杯的风力机
下面是四个风杯的风力机在变风向风力作用下旋转动画。动画格式: .mp4,分辨率:856x480。
动画2--四个风杯风力机在变风向风力下旋转动画

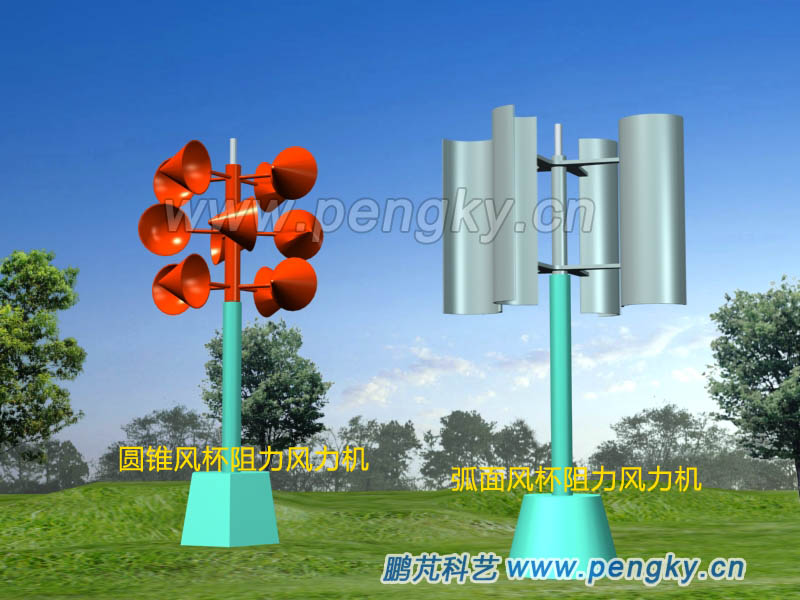

为接收更多的风力,风杯要大又要简单结实,可做成是弧面的风杯,如图6右面的风力机,不过阻力差一般为2倍左右。多个半球面组成多层结构也是好办法,如图6中左面的风力机就由多个锥形风杯构成。

图6--两种风杯式阻力差风力机

图6--两种风杯式阻力差风力机

请观看这两种风杯式风力机的运转3D动画。动画格式: .mp4,分辨率:800x500。

动画3—圆锥形风杯与圆弧面风杯运转动画
风杯式风力机对风的利用效率较低,但结构最简单,无对风装置,适合在小型风电应用,增速箱与发电机可安装在地面,方便安装维护。
