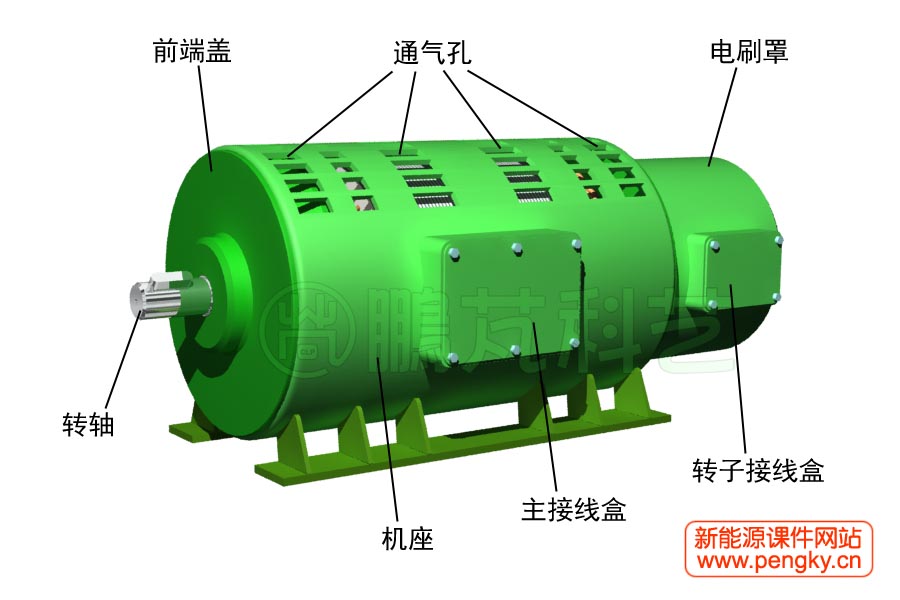

双馈发电机广泛应用在大中型风力发电机组中，在本节介绍双馈风力发电机的基本结构，双馈风力发电机的结构与组成与绕线式感应电动机相同，根据发电机的需要主要是电磁设计要求不同。

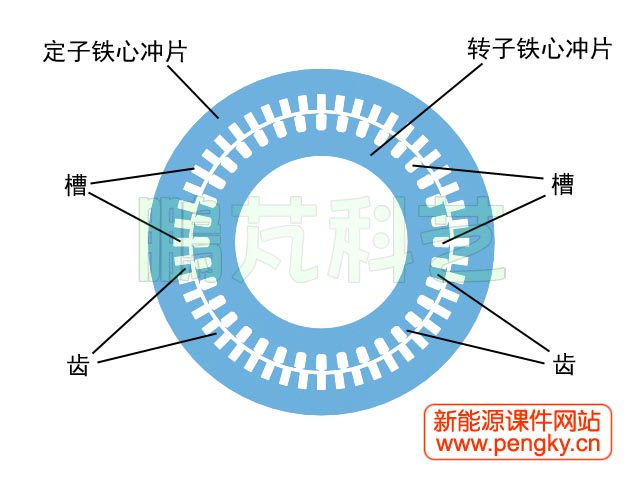

双馈风力发电机一般采用4极或6极，2MW以下的发电机多采用4极，2MW以上的发电机多采用6极，本节介绍的是4极发电机，定子铁心与转子铁心都由硅钢片叠成，图1是定子铁心与转子铁心的冲片。

转子铁芯的槽内嵌放着转子绕组，按4极三相交流绕组绕制，三个绕组连接成星形接法，接入三相交流电源会在转子铁心外周产生旋转磁场。不管定子与转子的槽数各为多少，定子绕组与转子绕组的极数必须相同。

双馈发电机的功率较大，又是多极，其绕线转子用带绝缘的扁铜条做线圈，每槽有上下两根扁铜线，采用双层波绕法，把各相线圈串联而成。

在转轴上安装三个集电环，三个集电环之间、，环与转轴之间都是互相绝缘的，转子绕组的三根引出端线通过转轴的凹槽连接到三个集电滑环上。在转轴上安装两个轴流风扇用于发电机散热，发电机整个旋转部分（转子）见图5。

由于风力发电机工作场合灰尘较大，用于冷却发电机的空气要经过过滤，在发电机上方加装空气过滤器，对于较大的发电机可采用外部热交换器对电机的冷却气体进行强制降温，热交换器可采用空气冷却的或水冷却。如图9是加装空气冷却器后的双馈风力发电机。

外部空气被空气冷却器的离心风机压入，外部空气与电机冷却气体在空气冷却器内是隔离的，仅通过热交换器进行热量交换，吸收热量后的外部空气从空气出口排出，用于电机冷却的气体仅在电机与热交换器间循环流动。
